فیش و تبدیل میکروفن
انواع فیش، سوکت و تبدیل میکروفون (تجهیزات صوتی حرفه‌ای)
در سیستم‌های صوتی حرفه‌ای، استودیوهای ضبط صدا، تجهیزات اجرای زنده (Live) و سیستم‌های پیجینگ، کیفیت کابل و کانکتورهای صوتی نقش حیاتی در انتقال سیگنال بدون نویز و افت کیفیت دارند. دسته‌بندی فیش‌ها و تبدیل‌های میکروفون شامل طیف وسیعی از سوکت‌های استاندارد صنعتی است که بر اساس نوع کاربرد، توان عبوری و تعداد کانال‌های صوتی تفکیک می‌شوند.
معرفی انواع فیش‌های صوتی (کنون، بنون و اسپیکون)

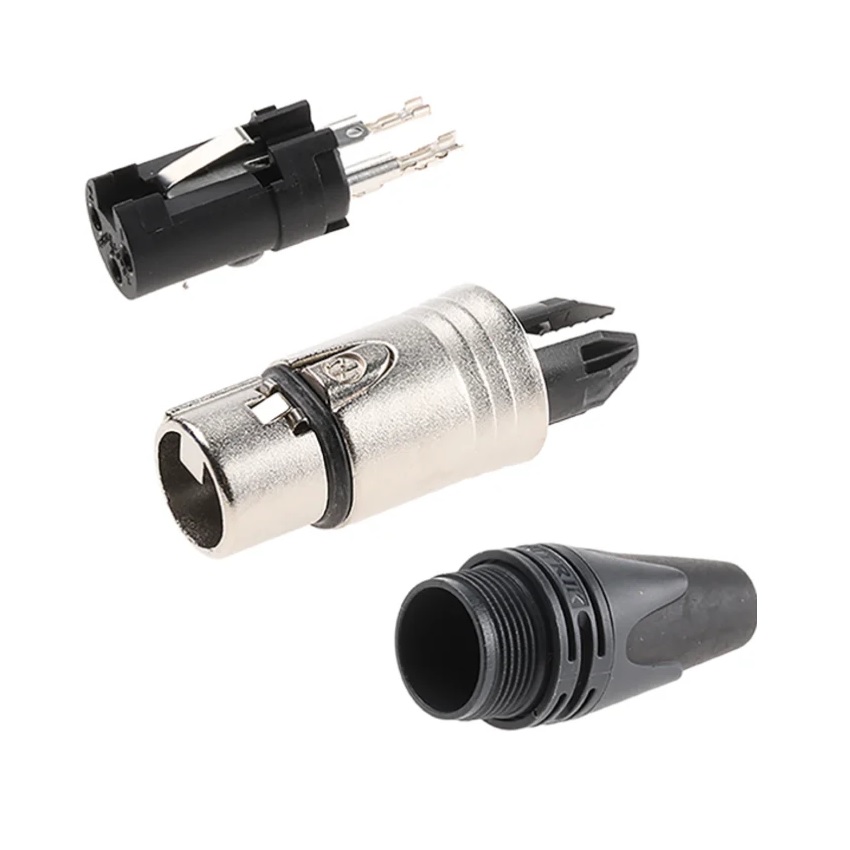

۱. فیش کنون (XLR / Canon Connectors):
فیش‌های XLR که در بازار ایران بیشتر با نام «کنون» (برگرفته از نام برند سازنده اولیه آن یعنی Cannon) شناخته می‌شوند، استاندارد اصلی برای اتصال میکروفون‌های حرفه‌ای، میکسرها و تجهیزات نورپردازی (DMX) هستند.
- این فیش‌ها معمولاً 3 پین دارند (اگرچه مدل‌های 4 تا 7 پین نیز وجود دارند).
- ویژگی اصلی آن‌ها قابلیت انتقال سیگنال به صورت Balanced (متقارن) است که باعث حذف نویز در کابل‌کشی‌های طولانی می‌شود.
- دارای مکانیزم قفل‌شونده فیزیکی (Latch) هستند که از قطع شدن ناگهانی کابل جلوگیری می‌کند.

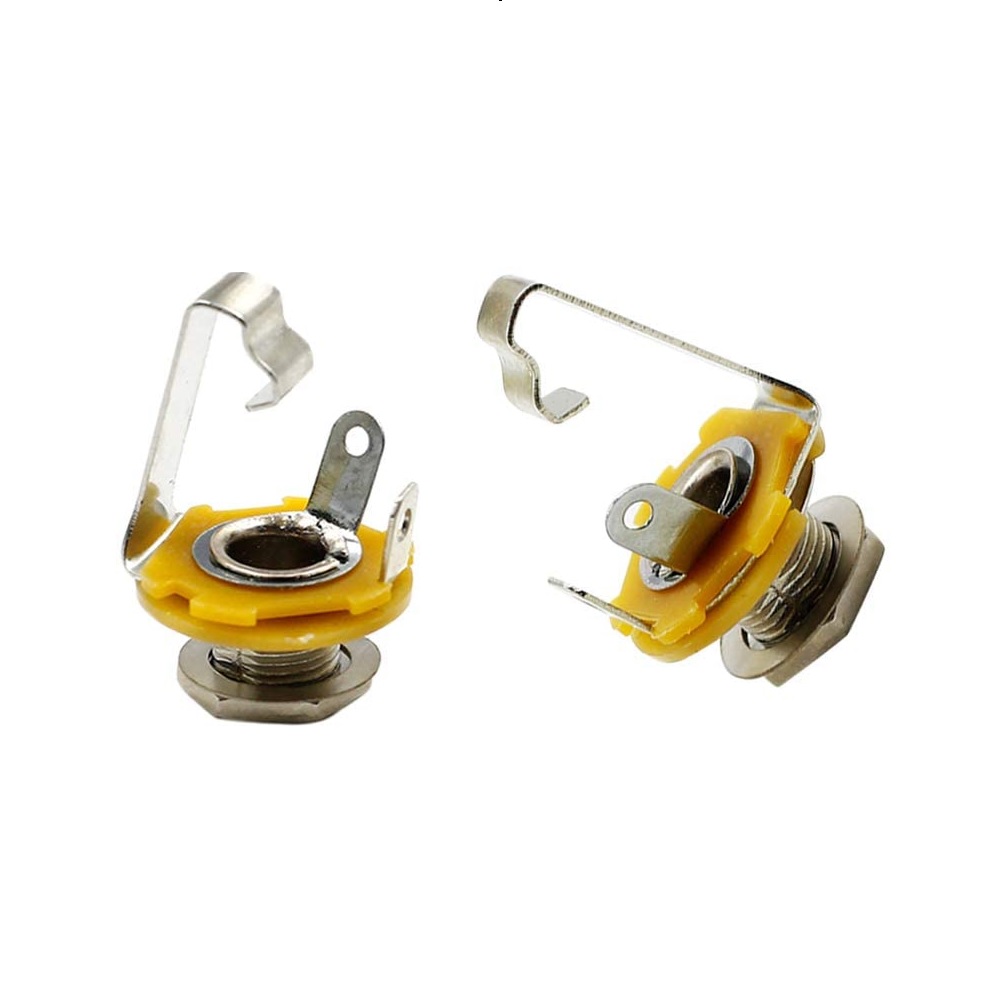

۲. فیش بنون / جک 6.35 میلی‌متری (Bantam / 1/4″ Jack):
این فیش‌ها که با نام‌های جک میکروفون، فیش بنون یا جک ساز نیز شناخته می‌شوند، کاربرد گسترده‌ای در اتصال گیتار الکتریک، کیبورد، خروجی میکسرها و آمپلی‌فایرها دارند. این فیش‌ها در دو مدل اصلی عرضه می‌شوند:
- مونو (Mono / TS): دارای دو بخش نوک (Tip) و بدنه (Sleeve) هستند و برای انتقال یک کانال صوتی (سیگنال Unbalanced) استفاده می‌شوند.
- استریو (Stereo / TRS): دارای سه بخش نوک، حلقه (Ring) و بدنه هستند. از این فیش‌ها برای انتقال صدای دو کاناله (استریو) مانند هدفون‌ها، یا انتقال سیگنال مونو اما به صورت Balanced استفاده می‌شود.

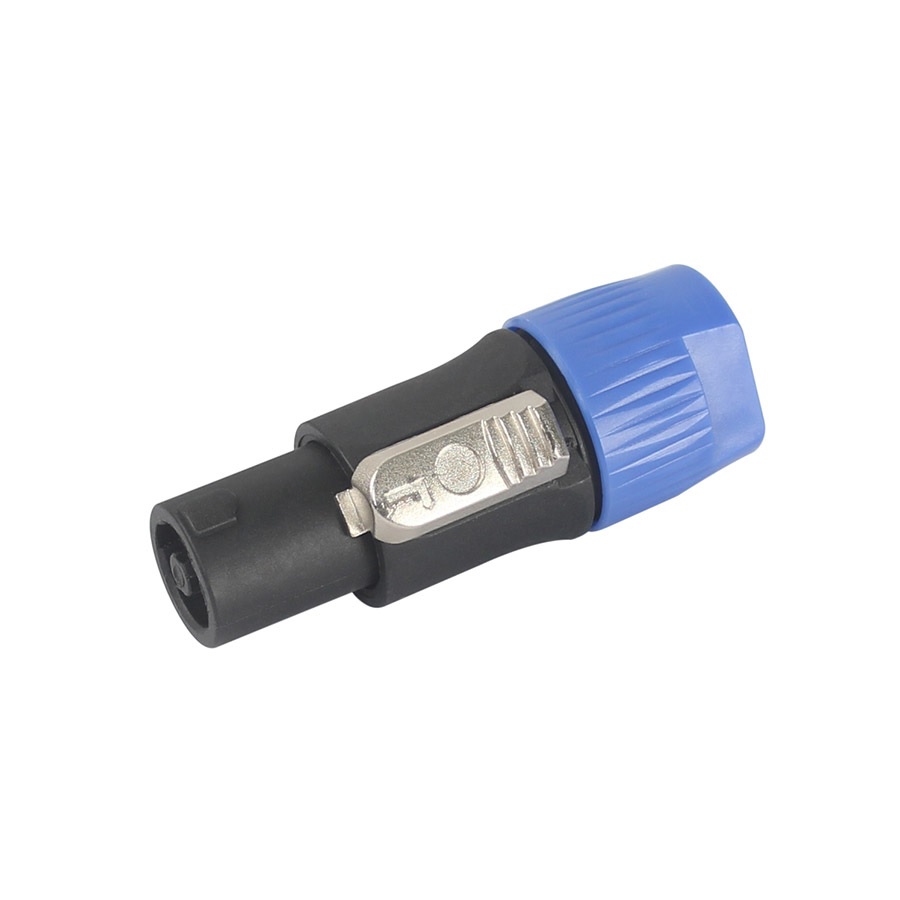

۳. فیش اسپیکون (Speakon Connectors):
اگرچه اسپیکون‌ها مستقیماً به میکروفون متصل نمی‌شوند، اما عضو جدایی‌ناپذیر سیستم‌های صوتی هستند. این کانکتورها منحصراً برای اتصال آمپلی‌فایر به اسپیکرهای پسیو (باند) طراحی شده‌اند.
- طراحی آن‌ها به گونه‌ای است که جریان‌های بالای الکتریکی را تحمل می‌کنند.
- دارای سیستم قفل چرخشی ایمن هستند که از اتصال کوتاه در حین نصب جلوگیری می‌کند و به راحتی جدا نمی‌شود.
دسته‌بندی بر اساس نوع بدنه و فرم نصب
کانکتورهای صوتی بسته به محل استفاده، در فرم‌فکتورهای مختلفی تولید می‌شوند:
- سرکابلی (Cable Mount): این مدل‌ها دارای یک محفظه (Shell) و گلند (گیره نگهدارنده کابل) هستند و برای ساخت یا تعمیر کابل‌های رابط میکروفون و باند استفاده می‌شوند.
- پنلی / روبردی (Panel & Chassis Mount): این سوکت‌ها (مادگی یا نری) برای نصب روی بدنه فلزی یا پلاستیکی دستگاه‌ها (مانند پنل پشت میکسر، آمپلی‌فایر، باکس‌های توکار دیواری یا ساب‌ووفر) طراحی شده‌اند و معمولاً با ۲ یا ۴ پیچ روی شاسی محکم می‌شوند و پایه‌های آن‌ها به مدار یا سیم‌کشی داخلی لحیم می‌شود.
انواع مبدل‌های صوتی (Audio Adapters)
در بسیاری از سناریوهای صدابرداری، پورت‌های خروجی و ورودی دستگاه‌ها با هم هم‌خوانی ندارند. مبدل‌های صوتی این مشکل را بدون نیاز به لحیم‌کاری و ساخت کابل جدید حل می‌کنند. پرکاربردترین تبدیل‌ها عبارتند از:
- تبدیل کنون به بنون (XLR to 6.35mm): برای اتصال میکروفون‌های حرفه‌ای به ورودی‌های جک معمولی روی دستگاه‌های آماتور یا اکوها.
- تبدیل مادگی به مادگی / نری به نری کنون (XLR Barrel Adapters): برای افزایش طول کابل میکروفون.
- تبدیل مونو به استریو: برای پخش یک سیگنال تک‌کاناله در هر دو گوش هدفون یا سیستم‌های دو بانده.
- تبدیل بنون به جک مینی (6.35mm به 3.5mm): برای اتصال هدفون‌های استودیویی به لپ‌تاپ یا گوشی همراه.
———————-
>> راهنمای خرید: در هنگام خرید فیش‌های میکروفون و اتصالات صوتی، به جنس پین‌ها (روکش طلا یا نقره برای هدایت بهتر و جلوگیری از اکسیداسیون)، جنس بدنه (فلزی یا پلاستیک فشرده) و وجود عایق‌های کششی (Strain Relief) برای جلوگیری از قطعی کابل دقت نمایید. برندهای معتبری مانند Neutrik در این حوزه استانداردهای جهانی را تعیین می‌کنند.
