کانکتور قفل شونده LEMO

کانکتورهای دقیق و قفل‌شونده پوش-پول (طرح LEMO)

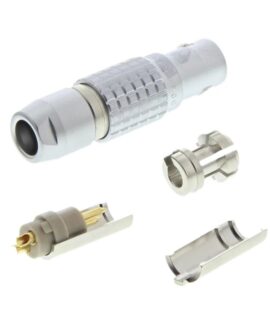

کانکتورهای پوش-پول (Push-Pull Self-Latching) که در صنایع پیشرفته عمدتاً با نام برند پیشگام خود یعنی LEMO (لِمو) شناخته می‌شوند، نمایانگر بالاترین سطح دقت، ایمنی و کیفیت در اتصالات الکتریکی هستند. مکانیزم قفل‌شونده هوشمند در این کانکتورها به گونه‌ای طراحی شده است که با فشار دادن مستقیمِ پلاگ به داخل سوکت، اتصال کاملاً قفل می‌شود و کشیدن کابل به هیچ وجه باعث قطعی نخواهد شد؛ اما به محض اینکه کاربر پوسته بیرونی (Outer Shell) را به عقب بکشد، قفل مکانیکی آزاد شده و کانکتور به نرمی جدا می‌شود.

علاوه بر این مکانیزم، بدنه این کانکتورها (معمولاً از جنس برنج با روکش کروم) شیلدینگ $360∘360^\circ$ (EMC/EMI) را برای جلوگیری از تداخل الکترومغناطیسی فراهم می‌کند و عایق داخلی آن‌ها نیز از پلیمرهای نسوز مانند PEEK ساخته می‌شود.

سیستم کدینگ (Keying) و پین‌های راهنما در کانکتورهای LEMO

یکی از مهم‌ترین ویژگی‌های مهندسی در کانکتورهای دقیق، سیستم «کدینگ» یا پین‌های هم‌ترازی (Alignment Keys) است. در پنل دستگاه‌های پیچیده (مانند مانیتورهای علائم حیاتی یا رک‌های مخابراتی)، ممکن است چندین کانکتور با سایز و تعداد پین کاملاً مشابه در کنار یکدیگر نصب شوند. سیستم کدینگ از اتصال اشتباه کابل‌ها به پورت‌های غلط (Mismating) جلوگیری می‌کند.

این سیستم با استفاده از شیارها و برجستگی‌های فیزیکی روی پوسته داخلی کار می‌کند. انواع رایج کدینگ‌ها عبارتند از:

کدینگ G (استاندارد): دارای یک شیار/پین راهنمای اصلی در زاویه صفر درجه. این رایج‌ترین مدل در بازار است که امکان اتصال کور (Blind Mating) را در محیط‌های تاریک یا دور از دسترس فراهم می‌کند.
کدینگ‌های زاویه‌دار (A, B, C, D, E, F و …): در این مدل‌ها، به جای یک پین، دو یا چند پین راهنما با زوایای خاص (مثلاً دو پین با زاویه $30∘30^\circ$ یا $45∘45^\circ$ و $60∘60^\circ$ ) نسبت به یکدیگر تعبیه شده است.
کاربرد عملی کدینگ: فرض کنید روی یک دستگاه، دو سوکت ۵ پینِ هم‌سایز دارید؛ یکی برای انتقال برق $24 V$ و دیگری برای انتقال دیتای سنسور. با انتخاب کدینگ G برای برق و کدینگ A برای دیتا، کاربر به هیچ وجه از نظر فیزیکی نمی‌تواند کابل سنسور را به پورت برق متصل کند و از سوختن تجهیزات جلوگیری می‌شود.

بررسی سری‌های اصلی کانکتورهای پوش-پول

سری B (استاندارد فضاهای داخلی – IP50): محبوب‌ترین سری با بدنه فلزی ارگونومیک، مجهز به سیستم کدینگ (G, A, B…). مناسب برای تجهیزات تست و اندازه‌گیری (T&M)، سیستم‌های صوتی/تصویری و برودکست، و تجهیزاتی که در معرض رطوبت شدید نیستند.
سری K (ضدآب و محیط‌های خشن – IP68): از نظر پین‌بندی و کدینگ کاملاً مشابه سری B است، اما بدنه آن دارای اورینگ‌ها (O-Rings) و سیستم آب‌بندی چندلایه است. مهره انتهای آن نیز بزرگتر است. ایده‌آل برای دوربین‌های سینمایی فضای باز، صنایع دفاعی و سیستم‌های زیردریایی.
سری S (بدون سیستم کدینگ پین / Half-Moon): در این سری از شیارهای روی پوسته خبری نیست، بلکه خود عایق پلاستیکی (اینسرت) به شکل پله‌ای (مقطع نیم‌ماه یا Half-Moon) طراحی شده است که نر و مادگی را هم‌تراز می‌کند.
سری‌های پلاستیکی پزشکی (سری P / Redel): کانکتورهایی با بدنه پلاستیکی (پلی‌سولفون) که وزن بسیار سبکی دارند، خطر برق‌گرفتگی را به صفر می‌رسانند و مهم‌تر از همه، مقاومت بالایی در برابر چرخه‌های مکرر استریلیزاسیون (اتوکلاو، بخار و گاز) دارند. بیشترین کاربرد را در تجهیزات دندان‌پزشکی، الکتروشوک و دستگاه‌های آندوسکوپی دارند.

راهنمای انتخاب سایز و مشخصات فنی

سایز بدنه کانکتورهای لِمو با اعداد و حروف مشخص می‌شود که نشان‌دهنده قطر بیرونی و ظرفیت تعداد پین‌هاست:

سایز 00: مینیاتوری‌ترین حالت، مناسب برای تجهیزات بسیار ظریف (مانند سنسورهای آلتراسونیک).
سایز 0B و 1B: سایزهای پرکاربرد برای کابل‌های دیتا و کنترل (معمولاً ۲ تا ۱۶ پین).
سایز 2B و 3B: سایزهای بزرگتر برای انتقال جریان‌های بالاتر یا تعداد پین‌های تراکم‌بالا (تا ۶۴ پین).

در هنگام ثبت سفارش یا خرید به این ۴ پارامتر کلیدی دقت کنید:

سری و سایز: (مثلاً سری B سایز 1 – نوشته می‌شود: 1B)
نوع و تعداد پین: نری (Plug) یا مادگی (Socket/Receptacle) و تعداد پین‌های داخلی.
نوع کدینگ: (الزاماً G، A یا سایر زوایا تا نر و مادگی به هم متصل شوند).
قطر کلمپ کابل (Collet): گیره انتهایی کانکتور باید دقیقاً با قطر روکش کابل شما هم‌خوانی داشته باشد (مثلاً $5.2$ میلی‌متر) تا کشش کابل به پین‌های لحیم‌شده آسیبی وارد نکند و کابل کاملاً در مرکز مهار شود.
