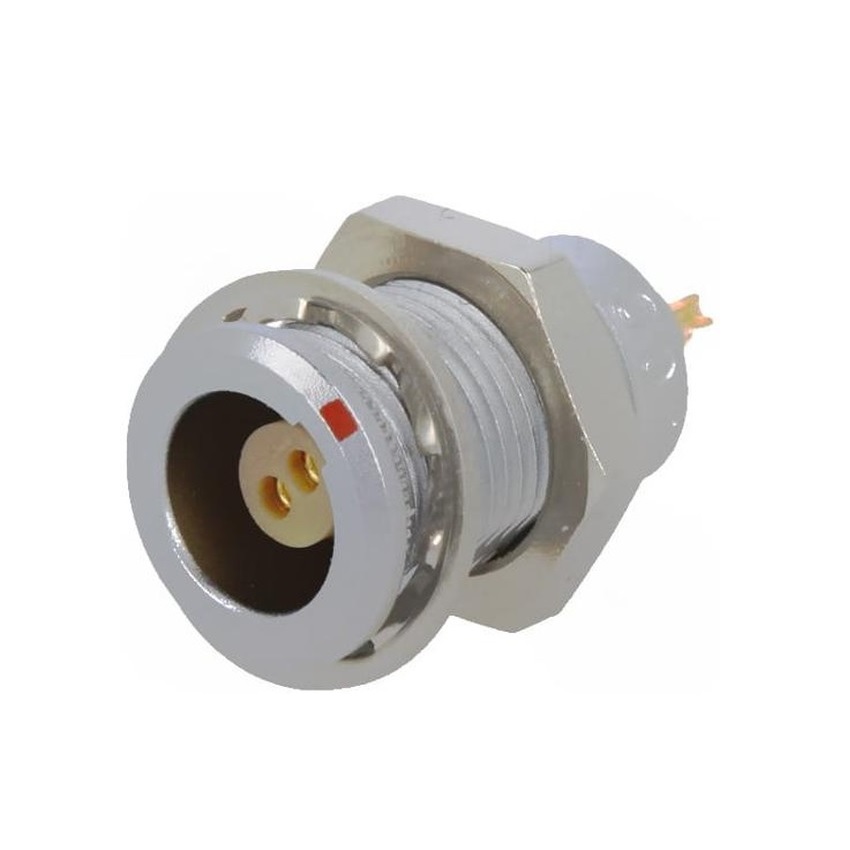

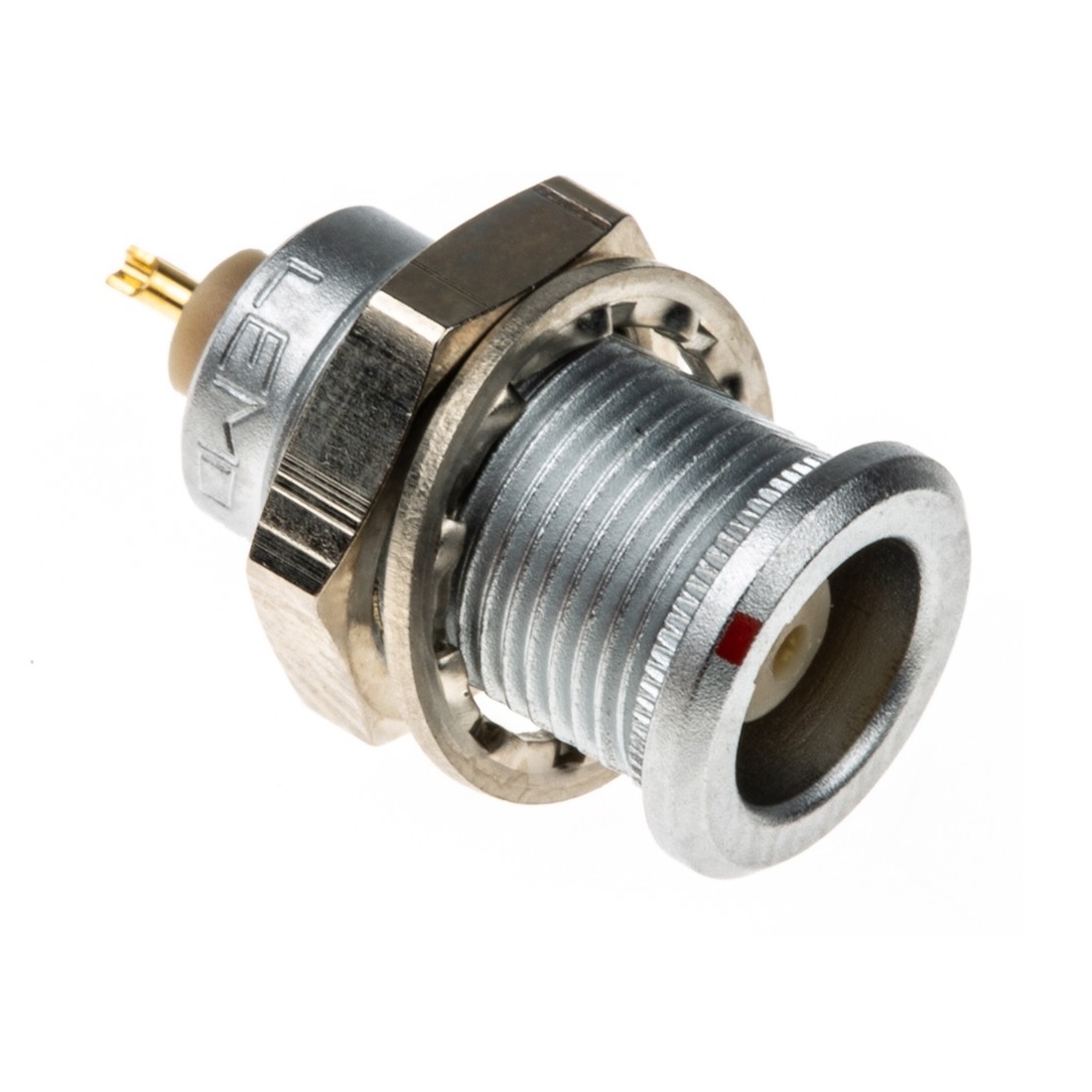

کانکتور Lemo مادگی پنلی 2 پین سایز 1B

کانکتور مادگی پنلی ۲ پین سایز 1B (کد EGG.1B.302.CPLR)، بخش ثابت و نصب‌شونده روی بدنه دستگاه برای ایجاد یک ورودی یا خروجی تغذیه مستحکم و ایمن است.

توضیحات کامل و نقد و بررسی کانکتور Lemo مادگی پنلی 2 پین سایز 1B

این محصول با کد فنی EGG.1B.302.CPLR، یک کانکتور مادگی ثابت (Fixed Receptacle) در سایز 1B است که برای نصب روی بدنه یا پنل (شاسی) دستگاه طراحی شده است. این سوکت به عنوان بخش ثابت اتصال عمل کرده و کابل مجهز به کانکتور نری متحرک (مانند FGG.1B.302) به آن متصل و قفل می‌شود. به دلیل داشتن تنها دو پین در بدنه سایز 1B، این مدل برای ساخت ورودی/خروجی‌های تغذیه (Power) که نیاز به اتصال جریان بالا در یک سوکت مطمئن و کامپکت دارند، گزینه‌ای بی‌نظیر است.

نصب آسان و اتصال مستحکم

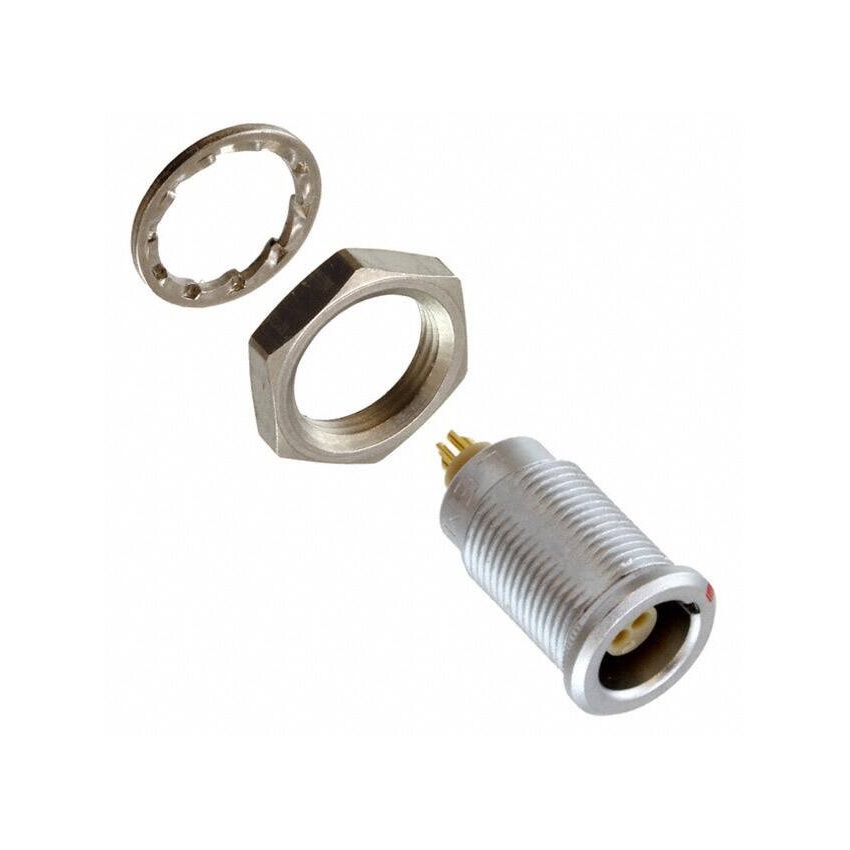

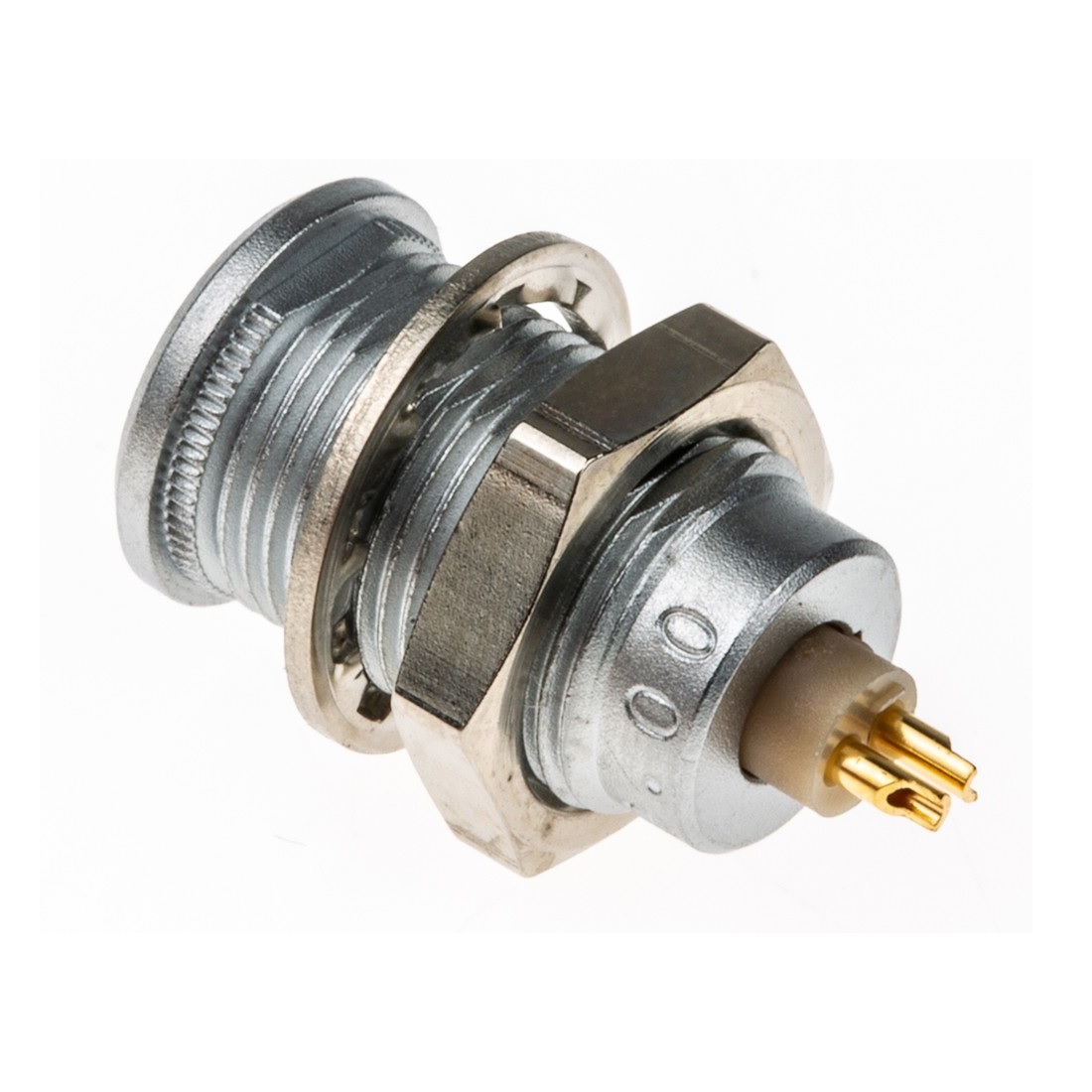

طراحی این سوکت پنلی امکان نصب سریع و محکم بر روی بدنه دستگاه را فراهم می‌کند. کانکتور به سادگی در سوراخ استاندارد پنل قرار گرفته و توسط مهره‌ای که در پشت آن قرار دارد، به شاسی محکم می‌شود. پین‌های لحیمی در انتهای آن، اتصال مستقیم سیم‌های مدار تغذیه داخلی به سوکت را ممکن می‌سازند. این ساختار تضمین می‌کند که کانکتور در برابر لرزش و تکان‌های مداوم، ثابت باقی بماند.

جفت ایده‌آل برای اتصالات تغذیه

این کانکتور مادگی به عنوان پذیرنده مکانیزم پوش-پول (Push-Pull) عمل می‌کند. زمانی که کانکتور نری به آن متصل شود، یک اتصال الکتریکی و مکانیکی قفل‌شده، پایدار و ایمن شکل می‌گیرد. این ویژگی در منابع تغذیه که هرگونه قطعی لحظه‌ای می‌تواند به دستگاه آسیب برساند، حیاتی است. بدنه فلزی آن نیز شیلد کابل را به شاسی دستگاه متصل کرده و از مدار تغذیه در برابر تداخلات الکترومغناطیسی (EMI) محافظت می‌کند.

————————————

کاربردهای اصلی کانکتور Lemo مادگی پنلی 2 پین سایز 1B

این کانکتور به طور گسترده روی پنل دستگاه‌های زیر به عنوان ورودی پاور نصب می‌شود:

• تجهیزات پزشکی: دستگاه‌های مانیتورینگ، ابزارهای جراحی و تجهیزات تشخیصی.
• تجهیزات تست و اندازه‌گیری: منابع تغذیه آزمایشگاهی، اسیلوسکوپ‌ها و مولتی‌مترهای رومیزی.
• اتوماسیون صنعتی: کنترلرها، پنل‌های اپراتوری (HMI) و ماژول‌های الکترونیکی صنعتی.
• سیستم‌های نظامی و هوافضا: تجهیزات ارتباطی و کنترلی که به اتصالات برق قابل اعتماد نیاز دارند.

————————————

تحلیل کد فنی محصول: EGG.1B.302.CPLR

• EGG: نوع کانکتور: مادگی ثابت پنلی که از پشت با مهره محکم می‌شود (Fixed socket, nut fixing).
• 1B: سایز کانکتور (سایز استاندارد و مستحکم 1B).
• 302: عدد 3 نمایانگر سری B و عدد 02 نشان‌دهنده وجود ۲ پین است.
• C: جنس پوسته خارجی از برنج با روکش کروم (Chrome-plated brass) می‌باشد.
• P: جنس عایق داخلی پین‌ها از پلیمر نسوز PEEK است.
• L: نوع اتصال پین‌ها لحیمی (Solder) است.
• R: این حرف بخشی از کد استاندارد برای این مدل کانکتور پنلی می‌باشد.

————————————

مشخصات فنی کانکتور Lemo مادگی پنلی 2 پین سایز 1B

مشخصات فیزیکی و ظاهری:

• کد فنی محصول: EGG.1B.302.CPLR
• نوع کانکتور: طرح Lemo / سری B
• جنسیت کانکتور: مادگی (Female Receptacle)
• سبک نصب: پنلی / روکار / شاسی (Panel Mount, rear fixing)
• سایز بدنه: 1B
• تعداد پین: ۲ پین

مشخصات الکتریکی و متریال:

• نوع اتصال سیم به پین: لحیمی (Solder)
• سیستم قفل‌شونده: پذیرنده مکانیزم پوش-پول
• جنس بدنه (Shell): آلیاژ برنج با روکش کروم (ضد نویز)
• جنس پین‌ها (Contacts): مس/برنج با آبکاری طلا
• جنس عایق پین‌ها (Insulator): پلیمر حرارتی PEEK
• درجه حفاظت محیطی (IP Rating): IP50 (در حالت متصل به جفت خود)
