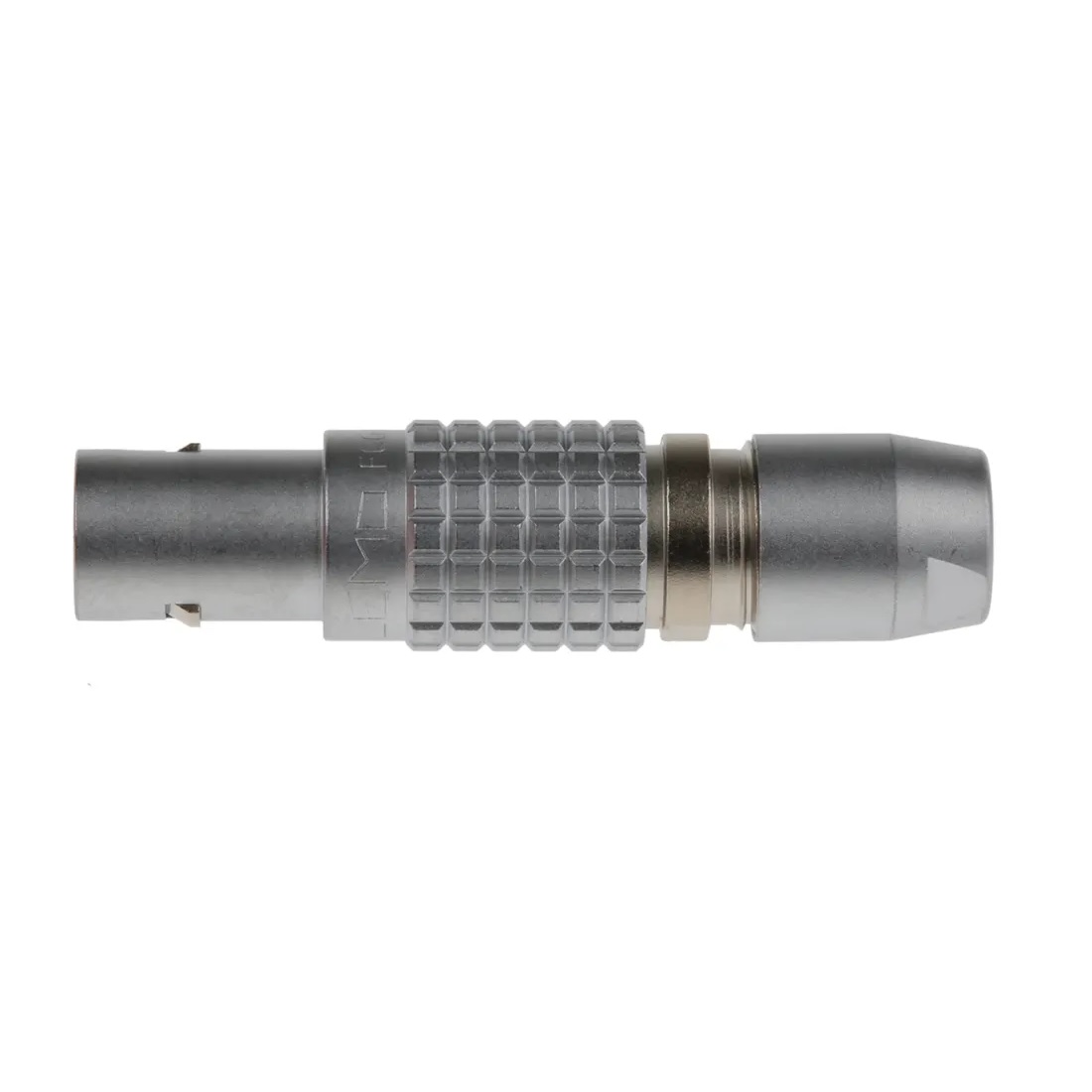

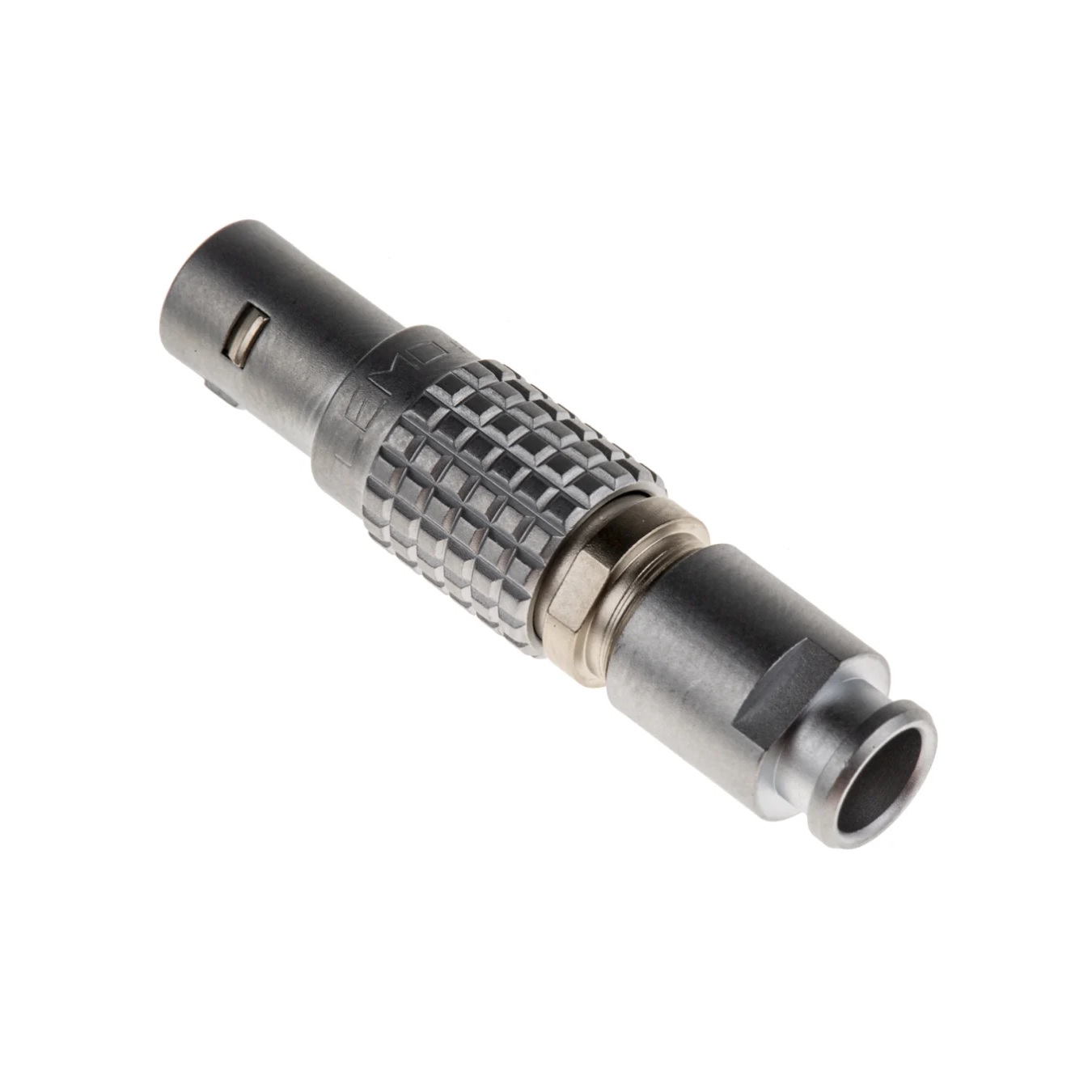

کانکتور Lemo نری سرکابلی 2 پین سایز 1B

کانکتور نری سرکابلی ۲ پین سایز 1B (کد AFGG.1B.302.CPARD72Z) با مکانیزم قفل‌شونده پوش-پول، انتخابی قدرتمند و ایمن برای اتصالات تغذیه و انتقال جریان در دستگاه‌های حساس است.

توضیحات کامل و نقد و بررسی کانکتور Lemo نری سرکابلی 2 پین سایز 1B

این محصول با کد فنی دقیق AFGG.1B.302.CPARD72Z، یک کانکتور نری سرکابلی (Plug) از سری B و سایز 1B است. ویژگی بارز این مدل، قرارگیری تنها ۲ پین در بدنه سایز 1B است. این امر باعث می‌شود پین‌های داخلی ضخامت و سطح مقطع بیشتری نسبت به مدل‌های چند پین داشته باشند و در نتیجه بتوانند جریان الکتریکی بالاتری را با خیال راحت و بدون افت ولتاژ عبور دهند. به همین دلیل، این سوکت یک انتخاب بی‌نظیر برای خطوط تغذیه (Power Supply) دستگاه‌های الکترونیکی محسوب می‌شود.

مکانیزم پوش-پول؛ ضامن اتصال پایدار

این کانکتور از سیستم قفل‌شونده خودکار پوش-پول (Push-Pull) بهره می‌برد. با فشردن سوکت نری به داخل مادگی، زبانه قفل به طور خودکار درگیر می‌شود و کابل را در برابر کشیدگی‌های ناگهانی، لرزش‌های صنعتی و تکان‌های مداوم کاملاً ایمن می‌سازد. در اتصالات تغذیه که قطع لحظه‌ای آن‌ها می‌تواند باعث ری‌استارت یا خرابی دستگاه شود، این سطح از پایداری بسیار حیاتی است. برای آزادسازی، کافیست پوسته خارجی به عقب کشیده شود.

متریال درجه یک و شیلدینگ کامل

بدنه این کانکتور از آلیاژ برنج با روکش کروم تولید شده است که مقاومت بالایی در برابر سایش دارد. همچنین این بدنه تمام فلزی به عنوان یک شیلد ۳۶۰ درجه عمل کرده و از ورود نویزهای الکترومغناطیسی (EMI) جلوگیری می‌کند. پین‌های داخلی با روکش طلا برای به حداقل رساندن مقاومت تماسی و عایق داخلی از جنس پلیمر نسوز PEEK برای مقاومت حرارتی بالا حین لحیم‌کاری، کیفیت این محصول را تضمین می‌کنند.

——————————————

کاربردهای اصلی و صنایع هدف کانکتور Lemo نری سرکابلی 2 پین سایز 1B

با توجه به پین‌های قدرتمند و بدنه مستحکم، این کانکتور عمدتاً در موارد زیر کاربرد دارد:

• خطوط تغذیه دستگاه‌های پزشکی: اتصال آداپتورها و باتری‌های اکسترنال به تجهیزات اتاق عمل و دستگاه‌های مانیتورینگ که نباید تحت هیچ شرایطی قطع شوند.
• صنعت و اتوماسیون: تامین برق سنسورهای توان‌بالا، موتورهای کوچک و تجهیزات کنترلی در محیط‌های پر لرزش.
• تجهیزات تست و اندازه‌گیری: منابع تغذیه آزمایشگاهی (DC Power Supplies) و دستگاه‌های تست که نیاز به انتقال جریان دقیق و بدون افت دارند.
• صدا و تصویر حرفه‌ای: اتصال باتری‌ها و منابع تغذیه به دوربین‌های فیلم‌برداری سینمایی و تجهیزات نورپردازی.

——————————————

تحلیل کد فنی محصول: AFGG.1B.302.CPARD72Z

• FGG: نوع کانکتور: نری سرکابلی مستقیم (Straight Plug).
• 1B: سایز کانکتور (سایز 1B مستحکم).
• 302: عدد 3 نمایانگر سری B و عدد 02 نشان‌دهنده وجود ۲ پین می‌باشد.
• C: جنس پوسته خارجی از برنج با روکش کروم (Chrome-plated brass) است.
• P: جنس عایق داخلی پین‌ها از پلیمر نسوز PEEK است.
• A: نوع اتصال پین‌ها لحیمی (Solder) است.
• RD72: کانکتور مجهز به کولت برای کابل‌هایی با قطر حدودی ۷.۲ میلی‌متر است.

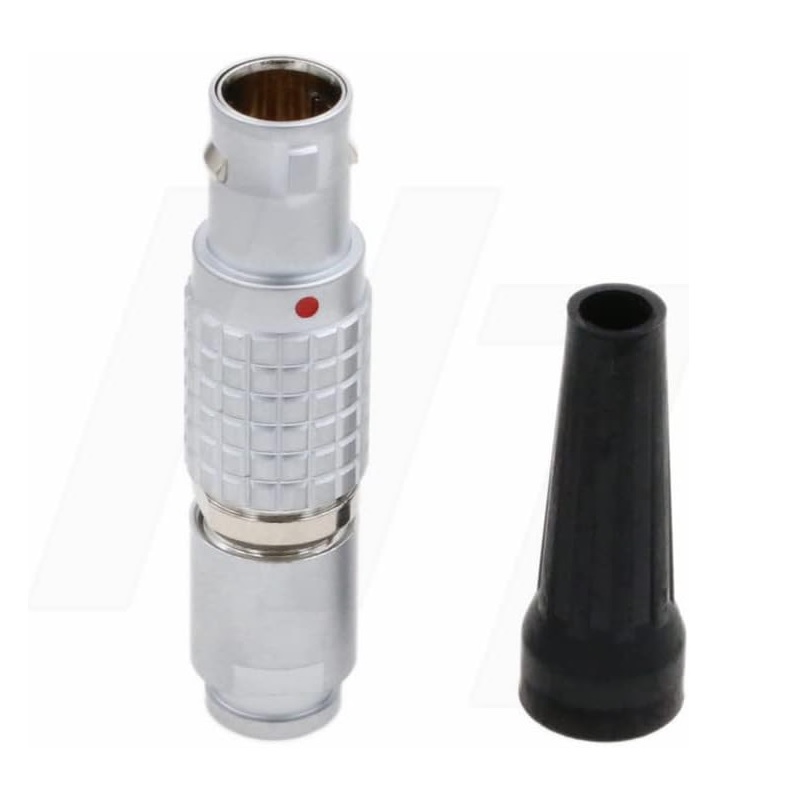

• Z: دارای مهره انتهایی مخصوص نصب محافظ خم‌شدگی کابل (Bend Relief) است.
• A (ابتدای کد): پیشوند اختصاصی سازنده طرح Lemo.

——————————————

مشخصات فنی کانکتور Lemo نری سرکابلی 2 پین سایز 1B

مشخصات فیزیکی و ظاهری:

• کد فنی محصول: AFGG.1B.302.CPARD72Z
• نوع کانکتور: طرح Lemo / سری B
• جنسیت کانکتور: نری (Male Plug)
• سبک نصب: سرکابلی مستقیم (Straight)
• سایز بدنه: 1B
• تعداد پین: ۲ پین (مناسب جریان‌های بالاتر)
• حداکثر قطر کابل ورودی: حدود ۷.۲ میلی‌متر
• پشتیبانی از روکش محافظ کابل: دارد (مهره نوع Z)

مشخصات الکتریکی و متریال:

• نوع اتصال کابل به پین: لحیمی (Solder)
• سیستم قفل‌شونده: مکانیزم پوش-پول (Push-Pull Self-latching)
• جنس بدنه (Shell): آلیاژ برنج با روکش کروم (شیلد کامل EMI)
• جنس پین‌ها (Contacts): مس/برنج با آبکاری طلا
• جنس عایق پین‌ها (Insulator): پلیمر حرارتی PEEK
• درجه حفاظت محیطی (IP Rating): IP50
