انواع فیش و مبدل BNC (اتصالات کواکسیال و فرکانس رادیویی)

فیش‌های BNC (مخفف Bayonet Neill–Concelman) یکی از پرکاربردترین کانکتورهای فرکانس رادیویی (RF) در جهان هستند که برای اتصال کابل‌های کواکسیال طراحی شده‌اند. ویژگی بارز این کانکتورها، مکانیزم قفل‌شونده‌ی چرخشی (Bayonet) آن‌هاست که با یک چرخش ربع‌دایره‌ای، اتصالی سریع، محکم و مقاوم در برابر لرزش را فراهم می‌کند.

این کانکتورها قلب تپنده‌ی سیستم‌های نظارت تصویری (دوربین‌های مداربسته)، تجهیزات تست و اندازه‌گیری (مانند اسیلوسکوپ‌ها)، سیستم‌های مخابراتی و آنتن‌های رادیویی محسوب می‌شوند.

تفاوت امپدانس: $50\Omega$ در برابر $75\Omega$

یکی از مهم‌ترین نکات فنی در خرید کانکتور BNC، توجه به امپدانس (مقاومت ظاهری) آن است:

• فیش‌های 50Ω (پنجاه اهم): عمدتاً برای کاربردهای دیتا، فرکانس رادیویی (RF) و تجهیزات تست (اسیلوسکوپ‌ها) استفاده می‌شوند و معمولاً فرکانس‌هایی تا 4GHz را پشتیبانی می‌کنند.
• فیش‌های 75Ω (هفتاد و پنج اهم): بهینه‌شده برای انتقال سیگنال‌های ویدیویی (آنالوگ و دیجیتال HD) و دوربین‌های مداربسته. این مدل‌ها به دلیل تطبیق امپدانس با کابل‌های ویدیویی، از افت سیگنال و ایجاد سایه در تصویر جلوگیری می‌کنند.

دسته‌بندی انواع فیش BNC بر اساس نوع سربندی

نحوه اتصال کابل به فیش (Termination) در پایداری سیگنال بسیار مؤثر است. انواع رایج عبارتند از:

1. BNC پیچی (Twist-on): نصب بسیار آسان و بدون نیاز به ابزار خاص. کابل کواکسیال مستقیماً داخل فیش پیچیده می‌شود. (مناسب برای فواصل کوتاه و نصب‌های موقت).

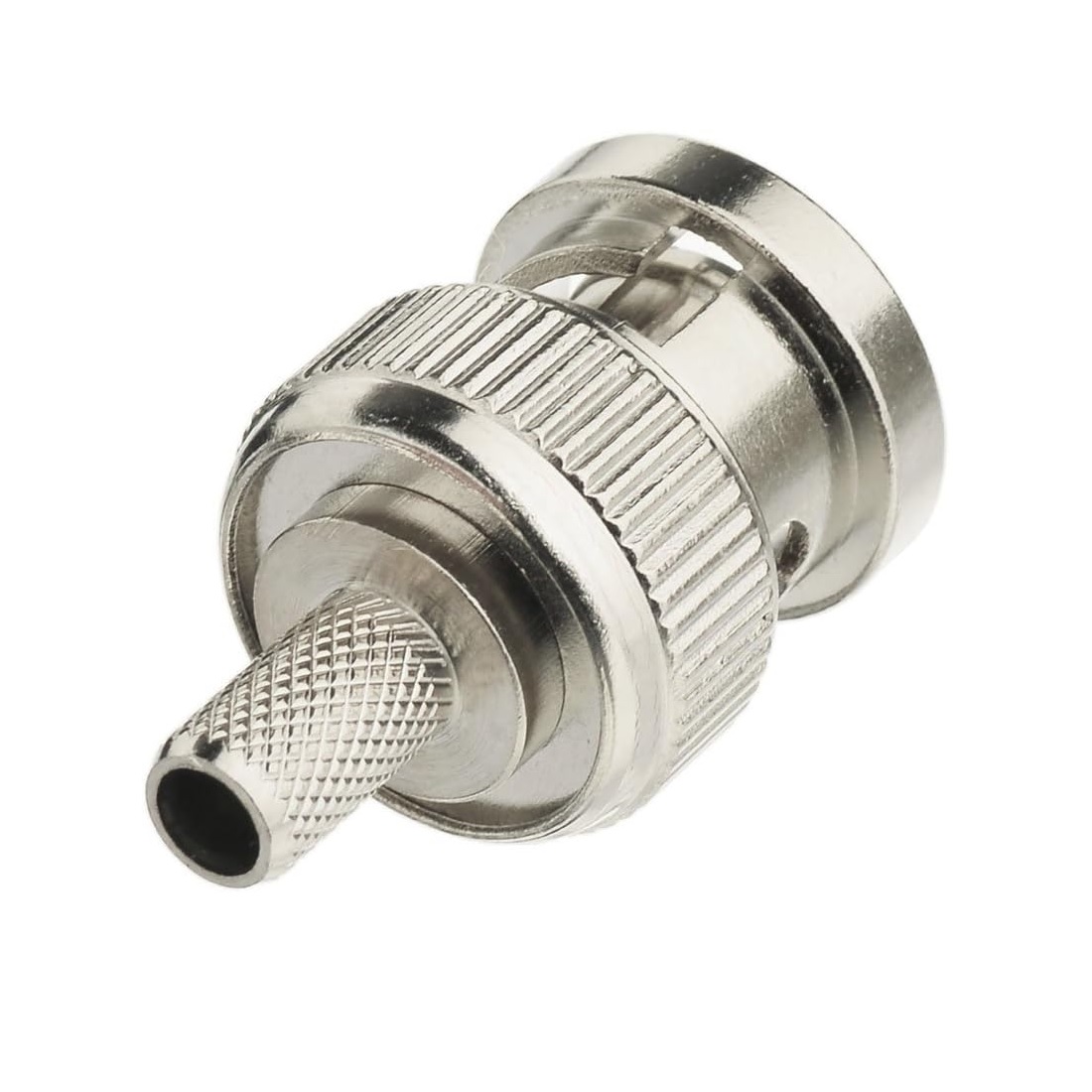

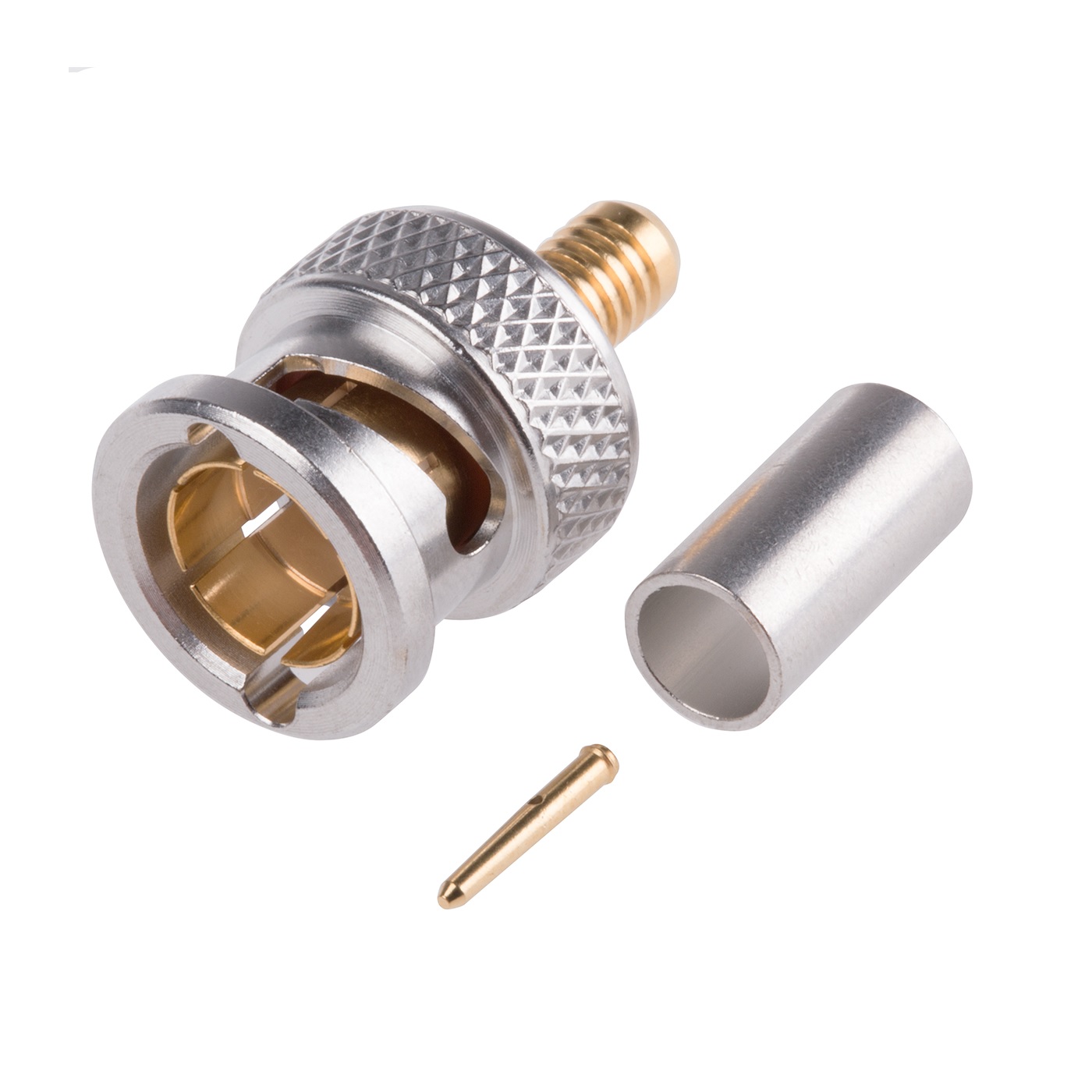

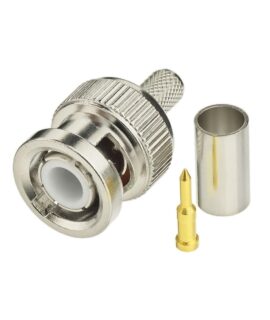

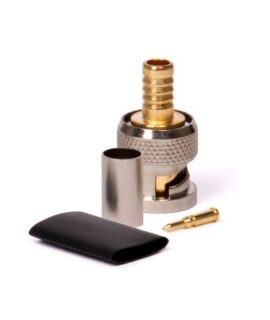

2. BNC پرسی (Crimp): حرفه‌ای‌ترین و مطمئن‌ترین نوع اتصال. با استفاده از آچار پرس مخصوص شبکه/کواکسیال، پین مرکزی و حلقه فلزی (Ferrule) روی کابل پرس می‌شوند که مقاومت کششی بالایی ایجاد می‌کند.
3. BNC لحیمی (Solder): مغزی کابل به پین مرکزی فیش لحیم می‌شود. این روش بالاترین کیفیت اتصال الکتریکی را دارد اما نصب آن زمان‌بر است.

انواع تبدیل‌ها و مبدل‌های BNC

در بسیاری از پروژه‌ها برای اتصال تجهیزات مختلف به یکدیگر، نیاز به مبدل‌های واسط است. پرفروش‌ترین تبدیل‌های این دسته عبارتند از:

• برل BNC (BNC Barrel): برای اتصال دو کابل کواکسیال به یکدیگر (افزایش طول کابل).
• تبدیل سه راهی (T-Adapter): برای گرفتن انشعاب از یک خط کابل کواکسیال (دارای یک نری و دو مادگی یا برعکس).
• تبدیل BNC به SMA: بسیار پرکاربرد در تجهیزات مخابراتی، مودم‌ها و آنتن‌ها برای تبدیل کانکتورهای مینیاتوری SMA به BNC.
• تبدیل BNC به AV (RCA): برای اتصال خروجی‌های BNC به ورودی‌های تصویر تلویزیون‌ها و نمایشگرهای استاندارد.
• تبدیل BNC به سوسماری: کابل‌های آماده‌ای که یک سر آن‌ها BNC (برای اتصال به اسیلوسکوپ یا فانکشن ژنراتور) و سر دیگر گیره‌های سوسماری است.

راهنمای خرید: هنگام انتخاب فیش BNC، حتماً به نوع کابل کواکسیال خود (مانند RG59 ،RG58 یا RG6) دقت کنید، زیرا قطر ورودی فیش‌ها بر اساس ضخامت این کابل‌ها متفاوت طراحی شده است تا کاملاً آب‌بندی و محکم شوند.
