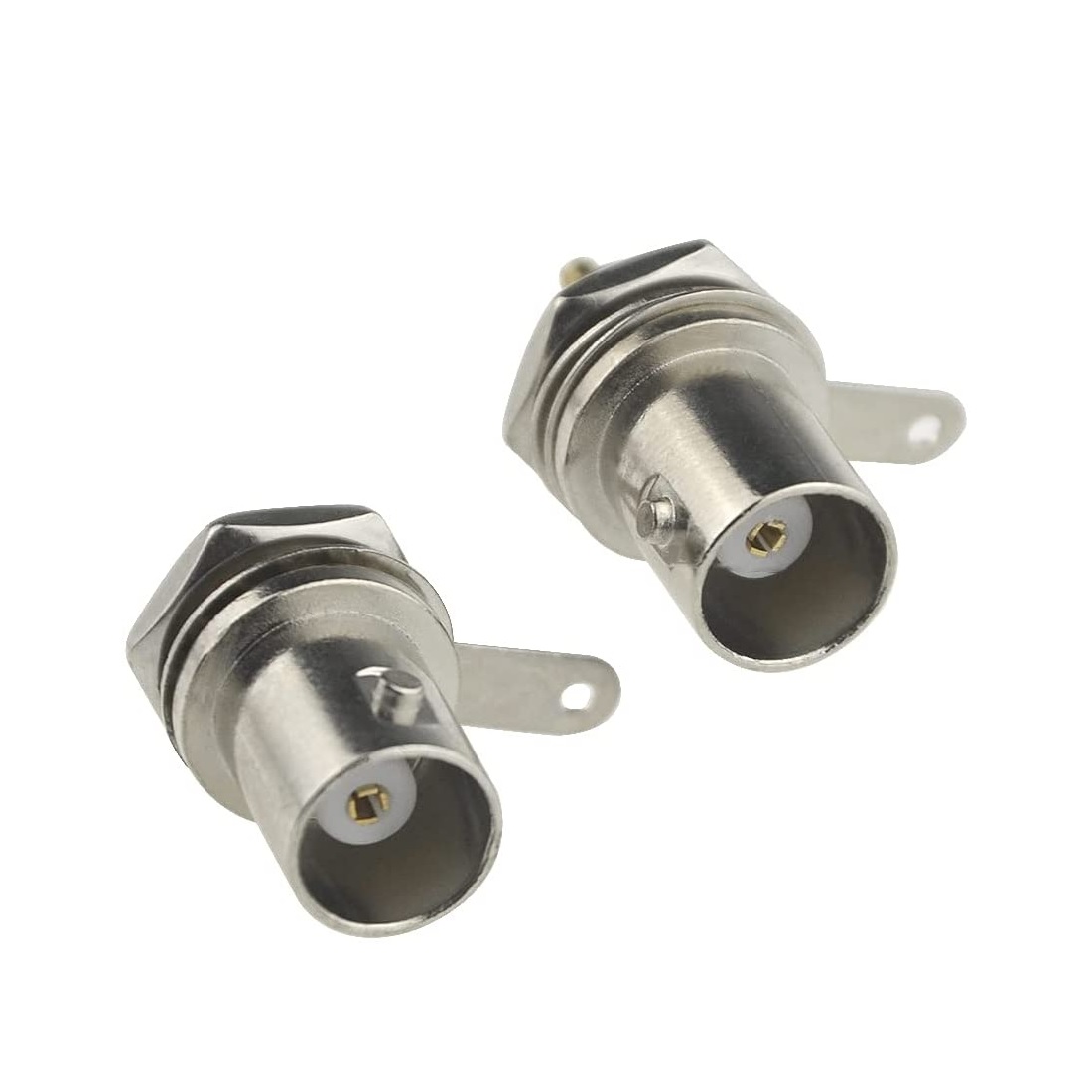

کانکتور مادگی BNC پنلی مهره خور

اگر در حال طراحی یک پروژه الکترونیکی، تعمیر تجهیزات مخابراتی یا راه‌اندازی سیستم‌های نظارتی هستید، کیفیت اتصالات شما تعیین‌کننده کیفیت سیگنال خروجی خواهد بود. فیش مادگی BNC پنلی (BNC Female Chassis Mount) یک رابط استاندارد و حرفه‌ای است که برای نصب روی انواع جعبه‌ها، پنل‌ها و کیس‌های فلزی و پلاستیکی طراحی شده است.

این محصول با بدنه تمام فلزی و ساختار مستحکم، بهترین گزینه برای ایجاد یک پورت ورودی یا خروجی BNC پایدار و نویزگیر روی دستگاه‌های شماست.

————————————

ویژگی‌های برجسته کانکتور مادگی BNC پنلی مهره خور

این کانکتور BNC با تمرکز بر دوام و رسانایی بالا طراحی شده است:

• ساختار تمام فلزی (Full Metal Body): بدنه این فیش از فلز با کیفیت بالا ساخته شده که علاوه بر استحکام مکانیکی فوق‌العاده، باعث ایجاد شیلدینگ (Shielding) مناسب و جلوگیری از تداخل نویزهای محیطی می‌شود.
• امپدانس استاندارد 50 اهم (50Ω): این کانکتور دقیقا مطابق با استاندارد 50 اهم طراحی شده است که آن را برای کاربردهای مخابراتی، رادیویی و انتقال دیتای دوربین‌های مداربسته ایده‌آل می‌سازد.
• نصب محکم و ایمن: همراه با این محصول، مهره و واشر مخصوص ارائه می‌شود. این قطعات به شما اجازه می‌دهند کانکتور را به سفت‌ترین شکل ممکن روی بدنه جعبه یا پنل فیکس کنید تا در اثر جابجایی کابل، لق نزند.
• اتصال لحیمی (Solder Type): قسمت پشت کانکتور دارای پین و زبانه مخصوص لحیم‌کاری است. اتصال لحیمی بهترین نوع اتصال برای جلوگیری از افت سیگنال و اکسیداسیون در طول زمان است.
• مکانیزم قفل‌شو (Bayonet): قسمت مادگی این فیش به صورت استاندارد طراحی شده و با تمام نری‌های BNC موجود در بازار به صورت فشاری و چرخشی (نیم‌دور) قفل می‌شود.

————————————

کاربردهای کانکتور مادگی BNC پنلی مهره خور

این قطعه یک المان ضروری در بسیاری از پروژه‌های الکترونیکی است، از جمله:

1. سیستم‌های نظارت تصویری: تعمیر یا ساخت پنل‌های پشتی دستگاه‌های DVR و NVR.
2. تجهیزات آزمایشگاهی: ساخت و تعمیر اسیلوسکوپ‌ها، فانکشن ژنراتورها و فرکانس‌مترها.
3. تجهیزات مخابراتی: استفاده در فرستنده‌ها و گیرنده‌های رادیویی (RF) و آنتن‌ها.
4. پروژه‌های DIY: نصب روی جعبه‌های آلومینیومی یا پلاستیکی برای پروژه‌های الکترونیک دستی.

————————————

مشخصات فنی کانکتور مادگی BNC پنلی مهره خور

• نوع کانکتور: BNC مادگی (Female)
• نوع نصب: روپنلی / رو جعبه‌ای (Panel Mount) – مدل مستقیم
• جنس بدنه: فلز (روکش نیکل/استیل برای مقاومت در برابر خوردگی)
• امپدانس: 50 اهم (50Ω)
• روش اتصال سیم: لحیم‌کاری (Solder Cup)

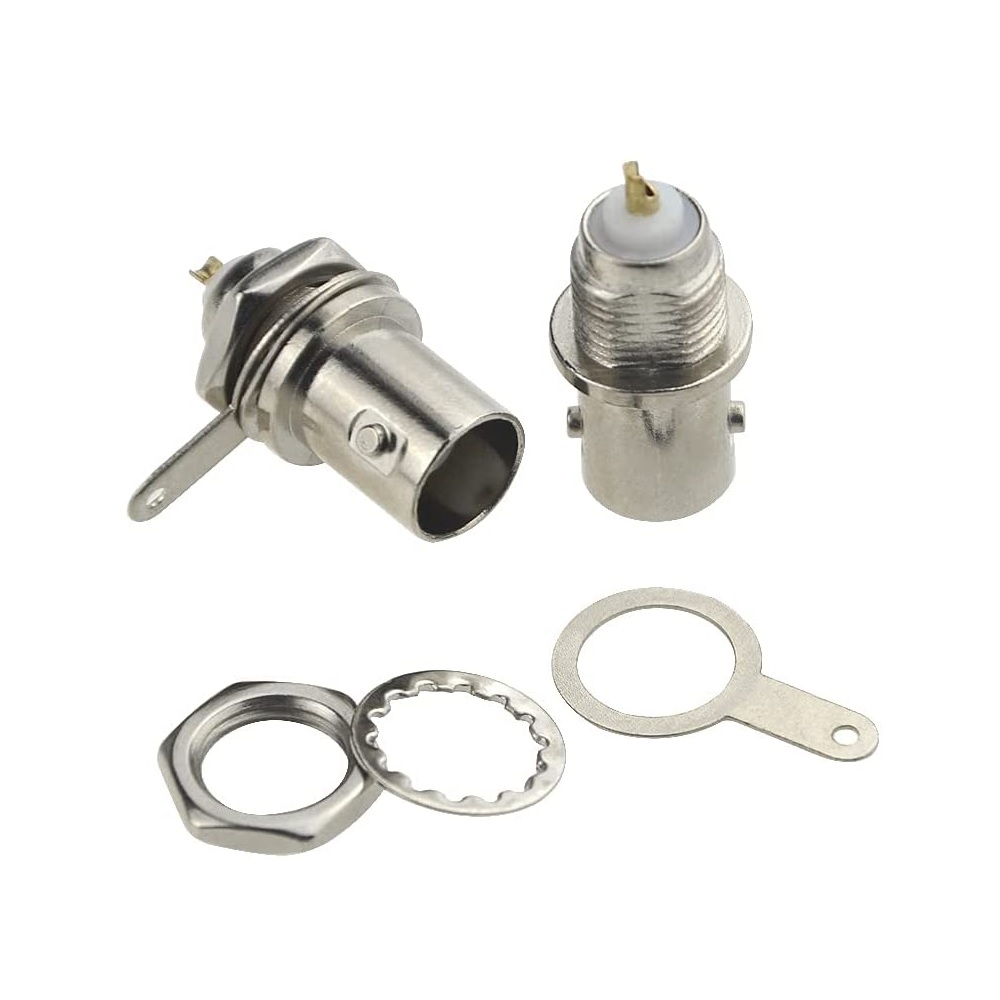

• اقلام همراه: مهره شش‌گوش و واشر خاردار/تخت (جهت اتصال بدنه به زمین مدار)

نکته مهم در مورد ابعاد:

برای اطمینان از اینکه این کانکتور با سوراخ پنل یا طراحی شما سازگار است، لطفاً به تصویر محصول در گالری مراجعه کنید. تمامی ابعاد دقیق شامل قطر رزوه و طول کانکتور در عکس مشخص شده است.

خرید کانکتور BNC پنلی مهره‌خور:

با انتخاب این فیش باکیفیت، خیال خود را از بابت قطعی‌های مکرر و نویز تصویر راحت کنید. این محصول با بدنه فلزی و مهره و واشر کامل، آماده نصب روی پروژه‌های حرفه‌ای شماست.
