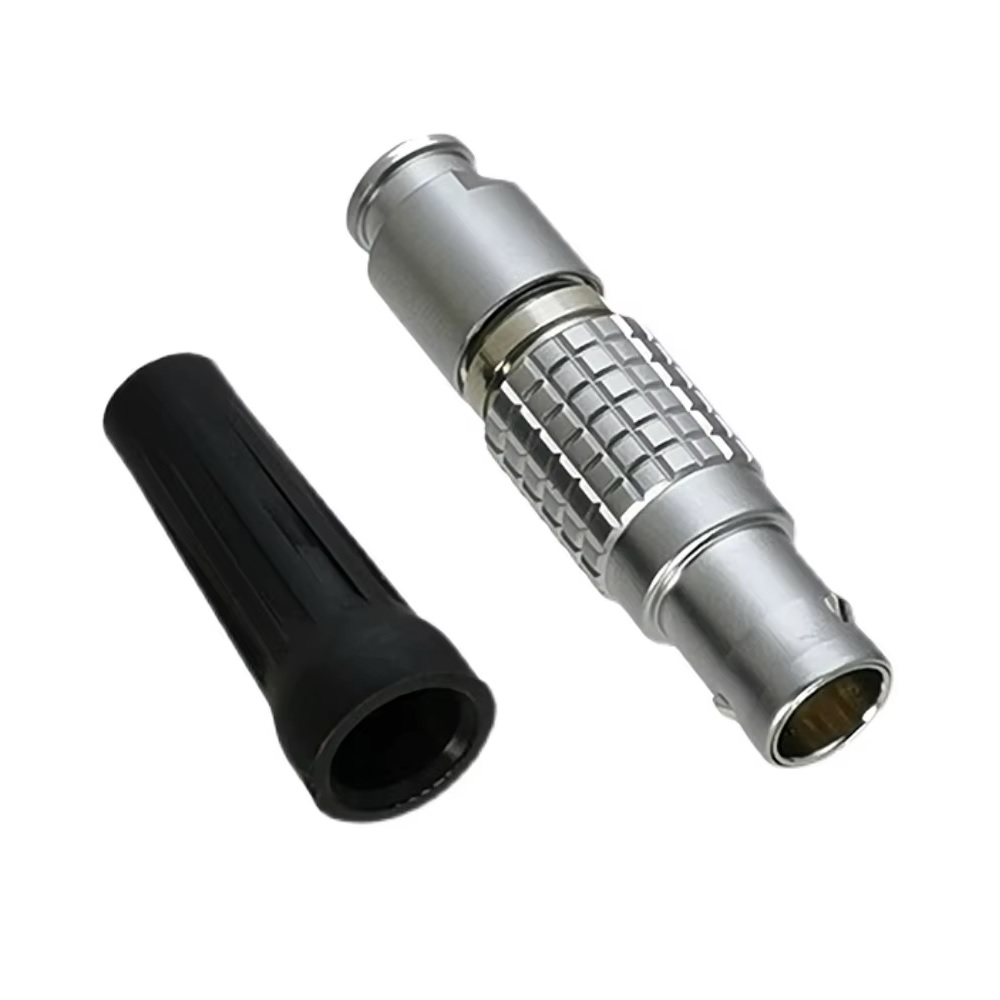

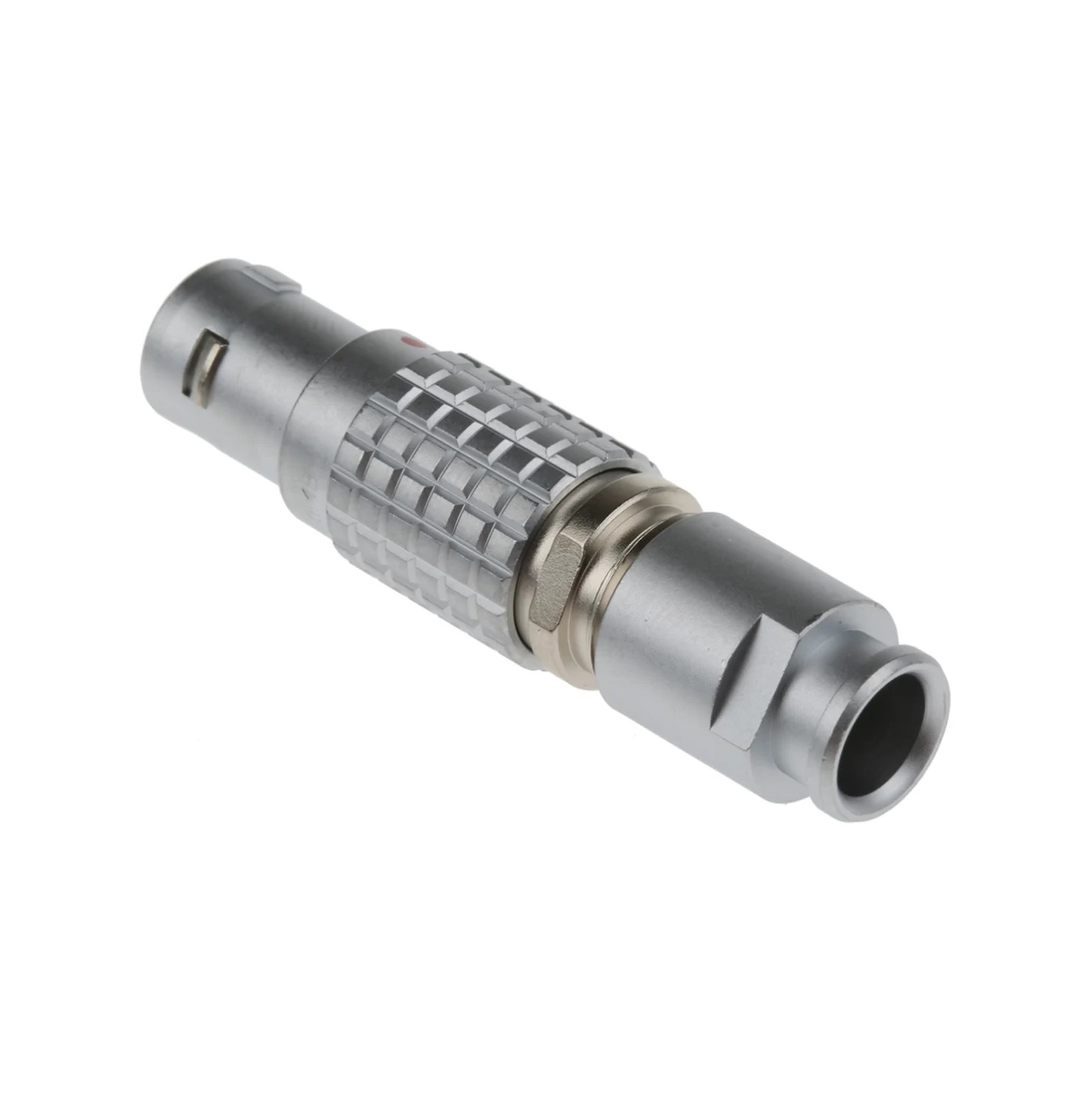

کانکتور Lemo نری سرکابلی 8 پین سایز 1B

کانکتور نری سرکابلی ۸ پین سایز 1B (کد AFGG.1B.308.CPARD72Z)، یک راهکار ایده‌آل برای اتصالات چندمنظوره با تراکم سیگنال بالاست.

توضیحات کامل و نقد و بررسی معرفی کانکتور Lemo نری سرکابلی 8 پین سایز 1B

این محصول با کد فنی دقیق AFGG.1B.308.CPARD72Z، یک کانکتور نری سرکابلی (Plug) از سری B است که به لطف داشتن ۸ پین، توانایی انتقال تعداد زیادی سیگنال مجزا را در یک اتصال واحد و فشرده فراهم می‌کند. در حالی که سایز بدنه 1B استحکام مکانیکی و قابلیت استفاده از کابل‌های ضخیم‌تر را تضمین می‌کند، وجود ۸ پین مجزا آن را به گزینه‌ای بی‌نظیر برای کاربردهای پیچیده الکترونیکی، از جمله سنسورهای چندگانه و سیستم‌های انتقال دیتا تبدیل کرده است.

اتصال پوش-پول؛ سرعت و اطمینان در کنار هم

سیستم قفل‌شونده خودکار پوش-پول (Push-Pull) قلب تپنده این کانکتور است. پس از یک فشار ساده برای اتصال، کانکتور به طور ایمن قفل شده و در برابر کشش، لرزش و ضربه‌های اتفاقی کاملاً مقاوم می‌شود. این ویژگی از قطع ناگهانی سیگنال در دستگاه‌های حیاتی جلوگیری می‌کند. برای جداسازی، کافیست پوسته فلزی کانکتور را به عقب بکشید تا قفل به نرمی آزاد شود.

کیفیت ساخت و ایزولاسیون سیگنال

بدنه این کانکتور از آلیاژ برنج با روکش کروم ساخته شده که علاوه بر ظاهر حرفه‌ای، به عنوان یک سپر دفاعی ۳۶۰ درجه در برابر نویزهای الکترومغناطیسی (EMI) و فرکانس‌های رادیویی (RFI) عمل می‌کند. این ویژگی برای حفظ یکپارچگی سیگنال‌های ضعیف و حساس حیاتی است. پین‌های داخلی با روکش طلا، کمترین مقاومت الکتریکی و بالاترین مقاومت در برابر اکسیداسیون را تضمین کرده و عایق PEEK نیز مقاومت حرارتی فوق‌العاده‌ای را حین فرآیند لحیم‌کاری فراهم می‌آورد.

———————————-

کاربردهای اصلی و صنایع هدف کانکتور Lemo نری سرکابلی 8 پین سایز 1B

تعداد بالای پین‌ها، این کانکتور را برای کاربردهای زیر ایده‌آل می‌سازد:

• تجهیزات پزشکی: پروب‌های اولتراسوند (سونوگرافی)، سیستم‌های مانیتورینگ جامع بیمار (ECG, SpO2, IBP)، و تجهیزات آندوسکوپی که نیازمند انتقال همزمان چندین سیگنال هستند.
• تجهیزات تست و اندازه‌گیری: سیستم‌های جمع‌آوری داده (DAQ)، سنسورهای چندمحوره در تست‌های ارتعاش‌سنجی، و تجهیزات تست غیرمخرب (NDT).
• اتوماسیون صنعتی و رباتیک: بازوهای رباتیک، سیستم‌های بینایی ماشین (Machine Vision) و کنترلرهای پیچیده‌ای که به خطوط ارتباطی متعددی نیاز دارند.
• صنایع نظامی و ارتباطی: تجهیزات رادیویی، سیستم‌های موقعیت‌یابی و تجهیزات ارتباطی پرتابل.

———————————-

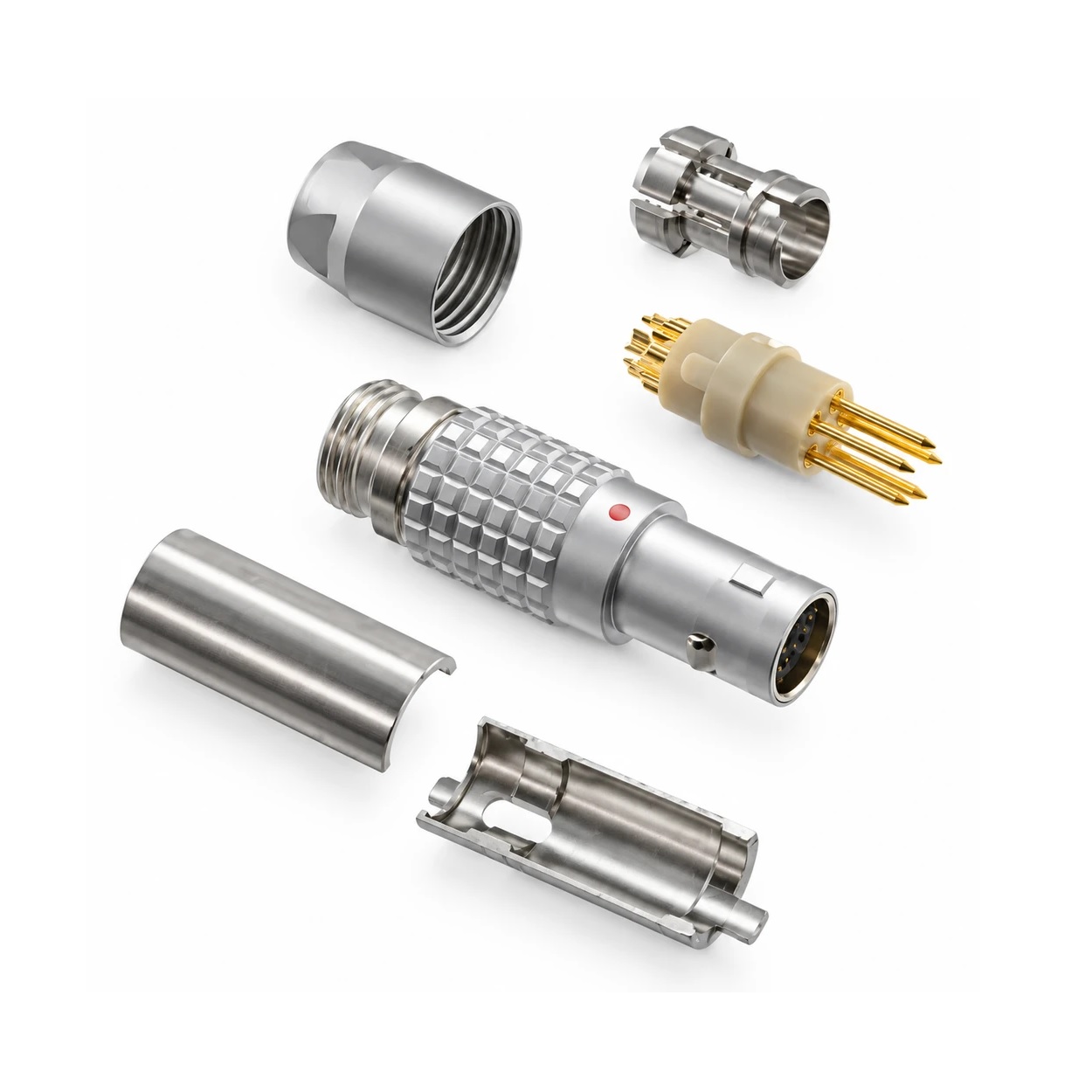

تحلیل کد فنی محصول: AFGG.1B.308.CPARD72Z

• FGG: نوع کانکتور: نری سرکابلی مستقیم (Straight Plug).
• 1B: سایز کانکتور (سایز 1B).
• 308: عدد 3 نمایانگر سری B و عدد 08 نشان‌دهنده وجود ۸ پین می‌باشد.
• C: جنس پوسته خارجی از برنج با روکش کروم (Chrome-plated brass) است.
• P: جنس عایق داخلی پین‌ها از پلیمر نسوز PEEK است.
• A: نوع اتصال پین‌ها لحیمی (Solder) است.
• RD72: کانکتور مجهز به کولت (نگهدارنده کابل) برای کابل‌هایی با قطر حدودی ۷.۲ میلی‌متر است.

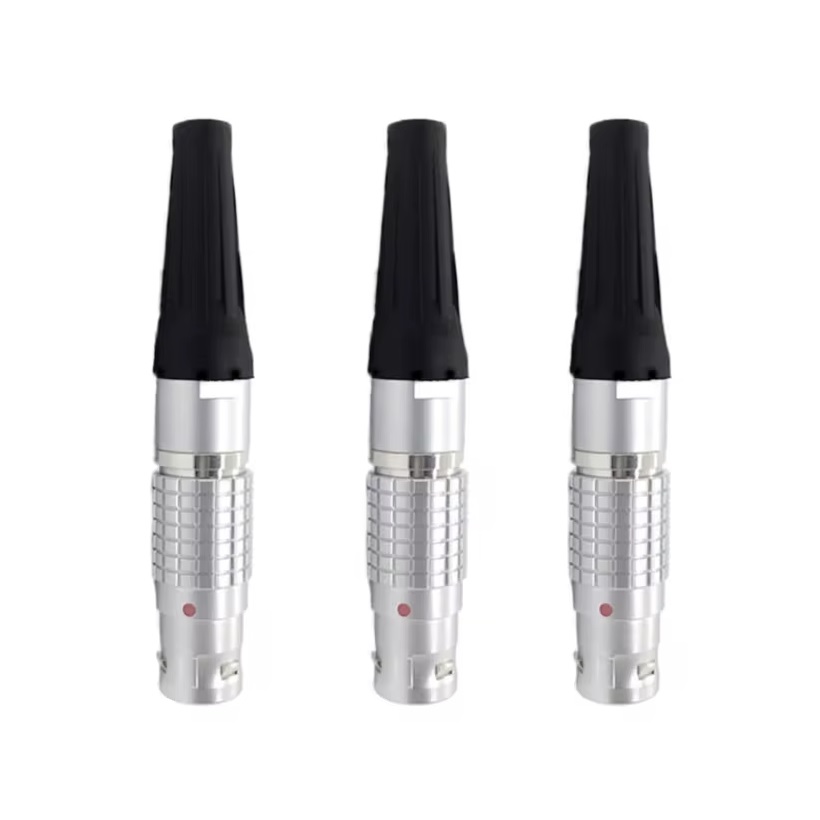

• Z: دارای مهره انتهایی مخصوص نصب محافظ خم‌شدگی کابل (Bend Relief) است.
• A (ابتدای کد): پیشوند اختصاصی سازنده طرح Lemo.

———————————-

مشخصات فنی قطعه کانکتور Lemo نری سرکابلی 8 پین سایز 1B

مشخصات فیزیکی و ظاهری:

• کد فنی محصول: AFGG.1B.308.CPARD72Z
• نوع کانکتور: طرح Lemo / سری B
• جنسیت کانکتور: نری (Male Plug)
• سبک نصب: سرکابلی مستقیم (Straight)
• سایز بدنه: 1B
• تعداد پین: ۸ پین
• حداکثر قطر کابل ورودی: حدود ۷.۲ میلی‌متر
• پشتیبانی از روکش محافظ کابل: دارد (مهره نوع Z)

مشخصات الکتریکی و متریال:

• نوع اتصال کابل به پین: لحیمی (Solder)
• سیستم قفل‌شونده: مکانیزم پوش-پول (Push-Pull Self-latching)
• جنس بدنه (Shell): آلیاژ برنج با روکش کروم (شیلد کامل EMI)
• جنس پین‌ها (Contacts): مس/برنج با آبکاری طلا
• جنس عایق پین‌ها (Insulator): پلیمر حرارتی PEEK
• درجه حفاظت محیطی (IP Rating): IP50 (مناسب محیط‌های داخلی و صنعتی خشک)
