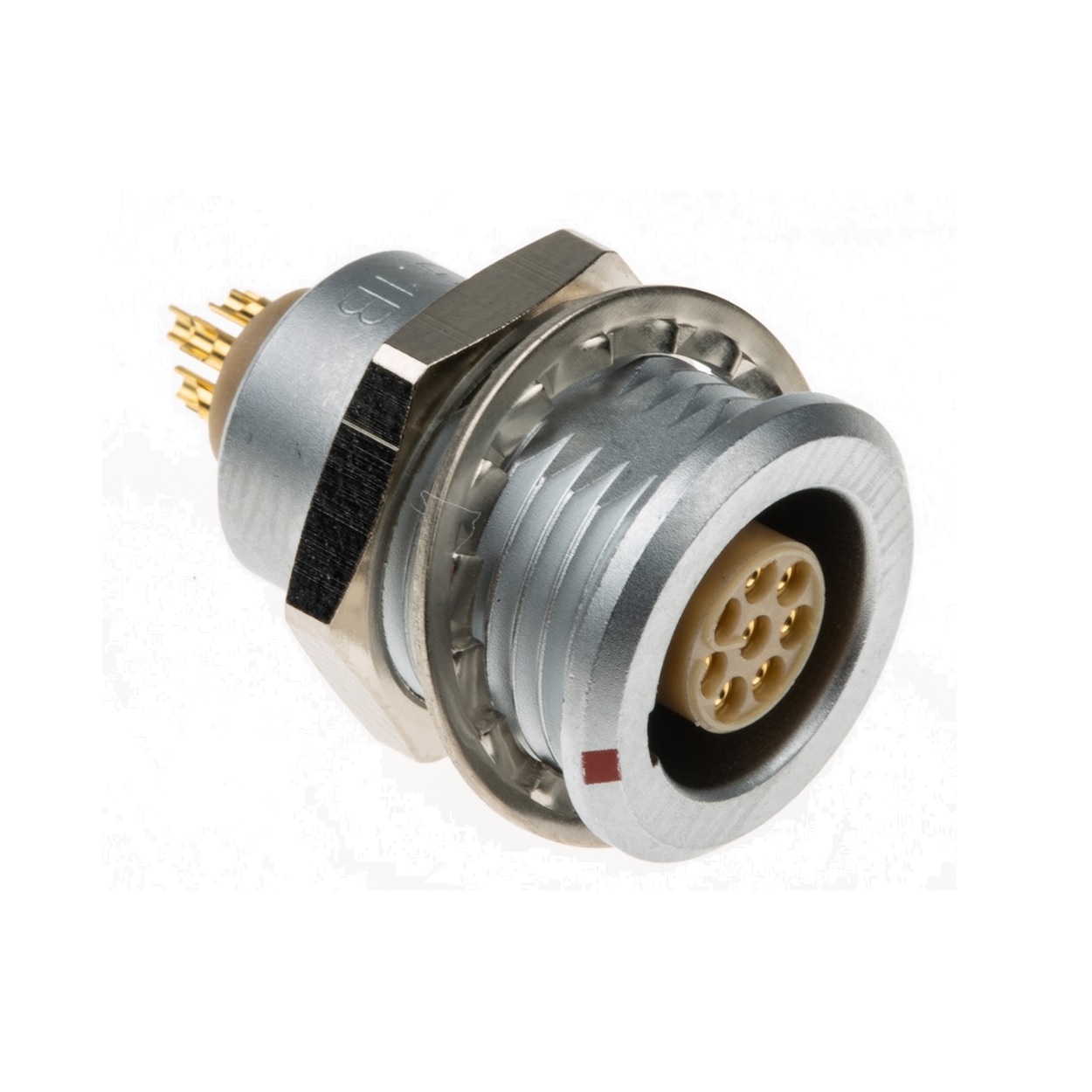

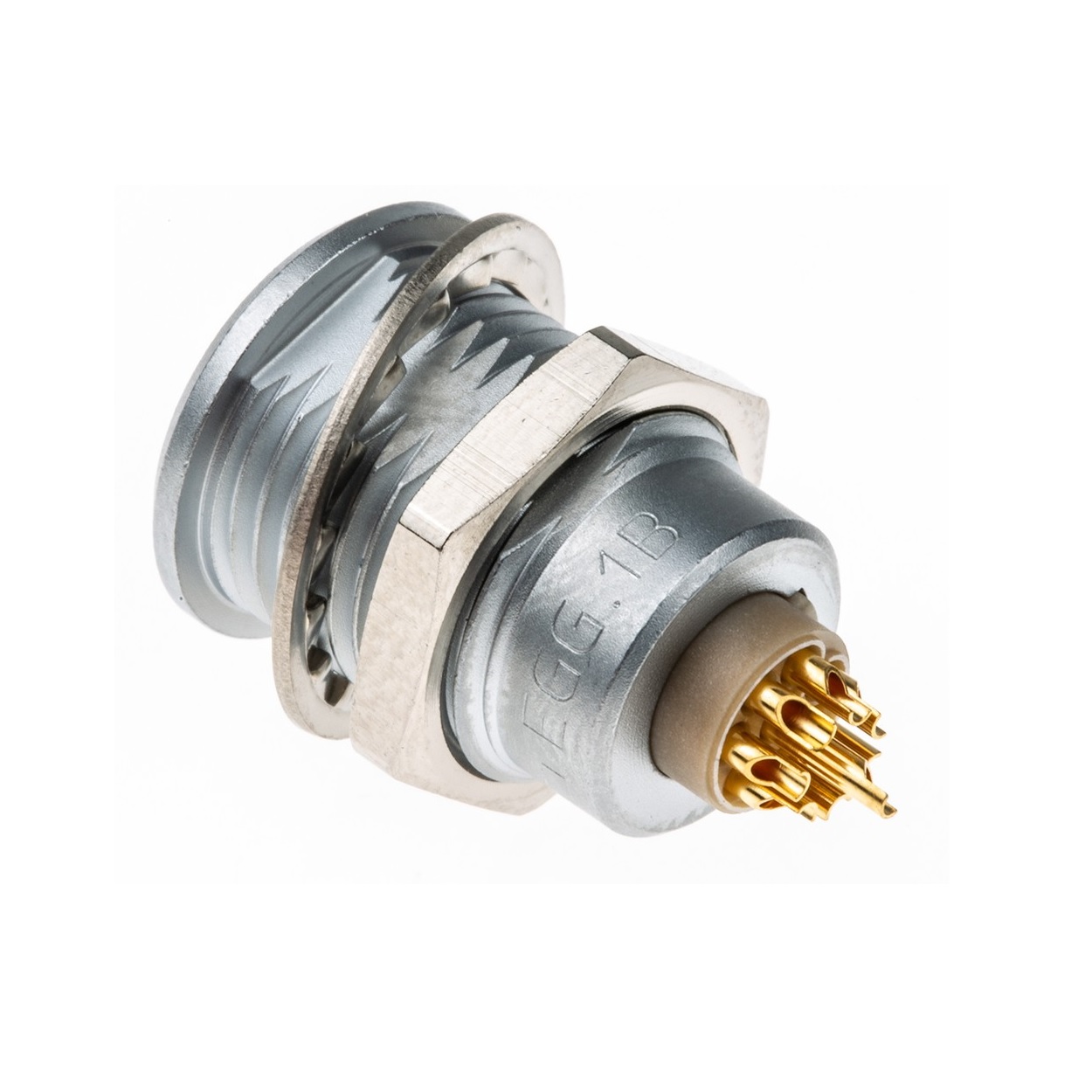

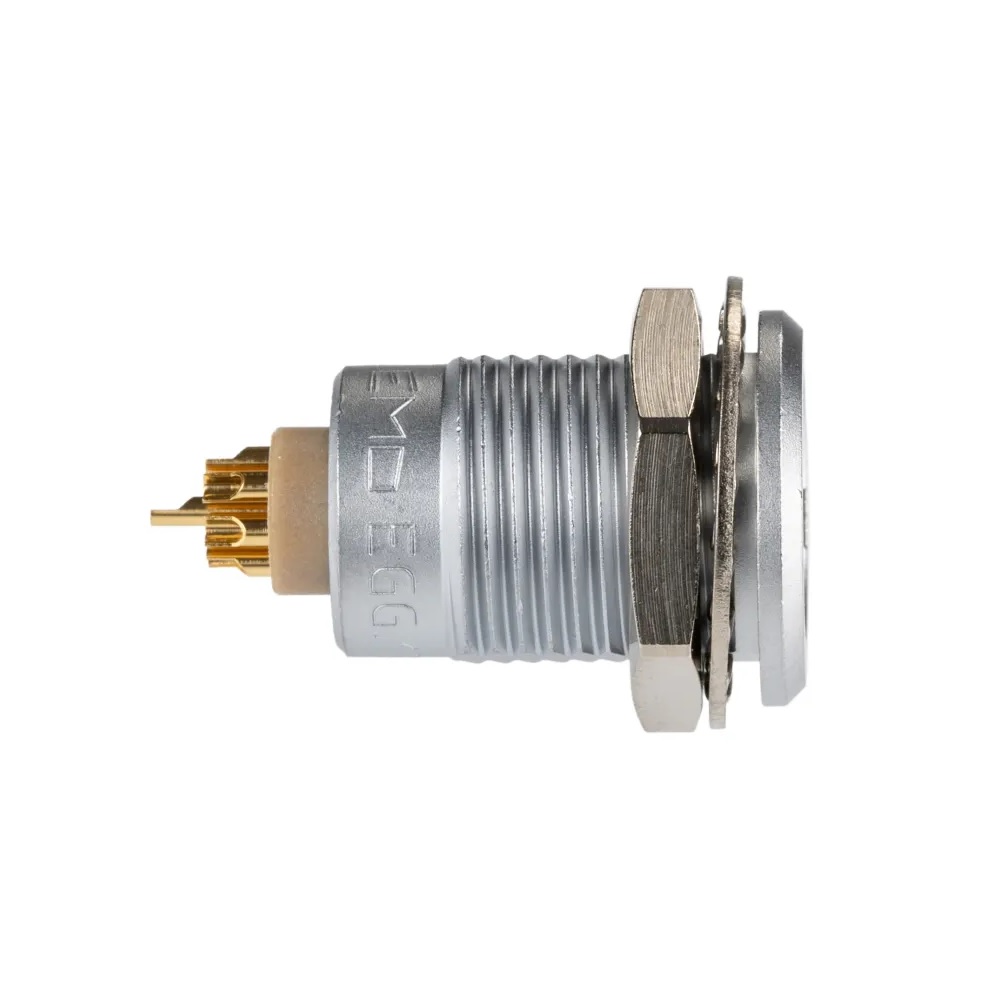

کانکتور Lemo مادگی پنلی 8 پین سایز 1B

کانکتور مادگی پنلی ۸ پین سایز 1B (کد EGG.1B.308.CPLR)، بخش ثابت و نصب‌شونده روی دستگاه برای اتصالات با تراکم سیگنال بالا است.

توضیحات کامل و نقد و بررسی معرفی کانکتور Lemo مادگی پنلی 8 پین سایز 1B

این محصول با کد فنی EGG.1B.308.CPLR، یک کانکتور مادگی ثابت (Fixed Receptacle) است که به طور خاص برای نصب روی بدنه دستگاه‌ها طراحی شده است. وجود ۸ پین در سایز نسبتاً فشرده 1B، این سوکت را به گزینه‌ای بی‌نظیر برای سازندگان تجهیزاتی تبدیل می‌کند که نیازمند انتقال تعداد زیادی خط سیگنال یا تغذیه از طریق یک اتصال واحد هستند. این کانکتور بخش ثابت اتصال است که کابل مجهز به کانکتور نری به آن متصل می‌شود.

نصب پایدار و اتصال مطمئن

طراحی این سوکت پنلی امکان نصب سریع و محکم بر روی بدنه دستگاه را فراهم می‌کند. کافیست آن را در سوراخ استاندارد پنل قرار داده و با مهره‌ای که در پشت آن قرار دارد، محکم کنید. پین‌های لحیمی در انتهای کانکتور، اتصال مستقیم و پایدار سیم‌های مدار داخلی دستگاه به سوکت را تضمین می‌کنند.

جفت ایده‌آل برای اتصالات چند کاناله

این کانکتور مادگی به عنوان پذیرنده مکانیزم قفل‌شونده پوش-پول (Push-Pull) عمل می‌کند. زمانی که کانکتور نری ۸ پین (مانند FGG.1B.308) به آن متصل شود، یک اتصال قفل‌شده، ایمن و کاملاً قابل اعتماد شکل می‌گیرد که در برابر لرزش و کشیدگی مقاوم است. بدنه فلزی آن نیز شیلد کابل را به شاسی دستگاه متصل کرده و از مدارهای حساس داخلی در برابر هرگونه تداخل الکترومغناطیسی (EMI) محافظت می‌نماید.

———————————–

کاربردهای اصلی کانکتور Lemo مادگی پنلی 8 پین سایز 1B

این کانکتور به طور معمول بر روی پنل دستگاه‌های زیر نصب می‌گردد:

• تجهیزات پزشکی پیشرفته: پنل‌های دستگاه‌های سونوگرافی، سیستم‌های مانیتورینگ بیمار و ابزارهای تشخیصی که به پروب‌های چند سنسوری متصل می‌شوند.
• سیستم‌های جمع‌آوری داده (DAQ): به عنوان ورودی‌های چند کاناله برای سنسورهای مختلف در محیط‌های آزمایشگاهی و صنعتی.
• اتوماسیون و رباتیک: روی بدنه کنترلرها و بازوهای رباتیک برای اتصال کابل‌های دیتا و کنترل.
• تجهیزات صوتی و تصویری حرفه‌ای: روی میکسرها، دوربین‌ها و تجهیزات استودیویی که به اتصالات چند کاناله نیاز دارند.

———————————–

تحلیل کد فنی محصول: EGG.1B.308.CPLR

• EGG: نوع کانکتور: مادگی ثابت پنلی که از پشت با مهره محکم می‌شود (Fixed socket, nut fixing).
• 1B: سایز کانکتور (سایز 1B).
• 308: عدد 3 نمایانگر سری B و عدد 08 نشان‌دهنده وجود ۸ پین است.
• C: جنس پوسته خارجی از برنج با روکش کروم (Chrome-plated brass) می‌باشد.
• P: جنس عایق داخلی پین‌ها از پلیمر نسوز PEEK است.
• L: نوع اتصال پین‌ها لحیمی (Solder) است.
• R: این حرف بخشی از کد استاندارد برای این مدل کانکتور پنلی می‌باشد.

———————————–

مشخصات فنی کانکتور Lemo مادگی پنلی 8 پین سایز 1B

مشخصات فیزیکی و ظاهری:

• کد فنی محصول: EGG.1B.308.CPLR
• نوع کانکتور: طرح Lemo / سری B
• جنسیت کانکتور: مادگی (Female Receptacle)
• سبک نصب: پنلی / روکار / شاسی (Panel Mount, rear fixing)
• سایز بدنه: 1B
• تعداد پین: ۸ پین

مشخصات الکتریکی و متریال:

• نوع اتصال سیم به پین: لحیمی (Solder)
• سیستم قفل‌شونده: پذیرنده مکانیزم پوش-پول
• جنس بدنه (Shell): آلیاژ برنج با روکش کروم (ضد نویز)
• جنس پین‌ها (Contacts): مس/برنج با آبکاری طلا
• جنس عایق پین‌ها (Insulator): پلیمر حرارتی PEEK
• درجه حفاظت محیطی (IP Rating): IP50 (در حالت متصل به جفت خود)
