کانکتور Lemo مادگی پنلی 4 پین سایز 1B

کانکتور مادگی پنلی ۴ پین سایز 1B (کد EGG.1B.304.CPLR)، بخش ثابت و نصب‌شونده بر روی بدنه دستگاه‌ها است که برای جفت‌شدن با کانکتورهای نری سرکابلی طراحی شده است.

توضیحات کامل و نقد و بررسی کانکتور Lemo مادگی پنلی 4 پین سایز 1B

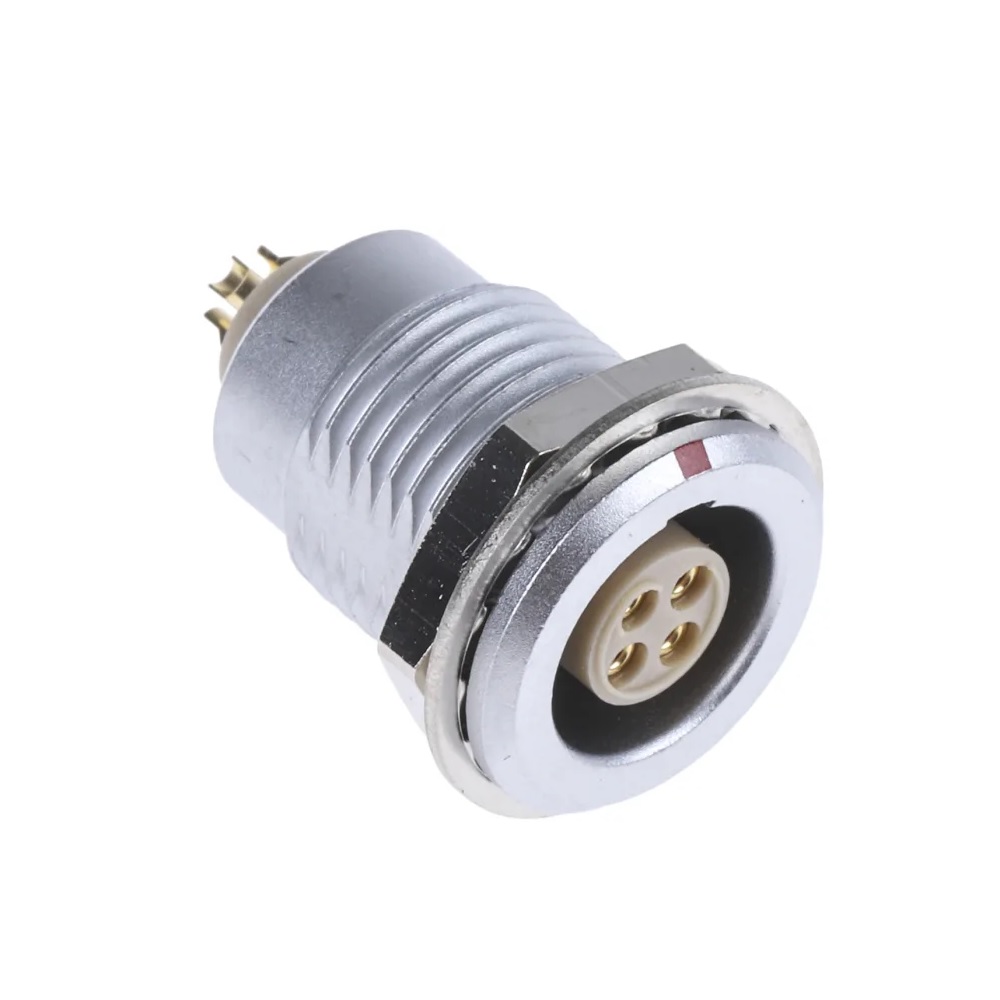

این محصول با کد فنی EGG.1B.304.CPLR، کانکتور مادگی ثابت (Fixed Receptacle) از سری B و سایز 1B است. برخلاف کانکتورهای سرکابلی (Plug)، این مدل برای نصب مستقیم بر روی بدنه یا پنل (شاسی) دستگاه‌های الکترونیکی طراحی شده است. این سوکت بخش ثابت اتصال است که کانکتور نری متحرک (که به کابل متصل است) به آن وصل و قفل می‌شود. با داشتن ۴ پین مجزا، برای انتقال همزمان چندین سیگنال یا تغذیه در تجهیزات مختلف بسیار مناسب است.

نصب آسان و اتصال پایدار

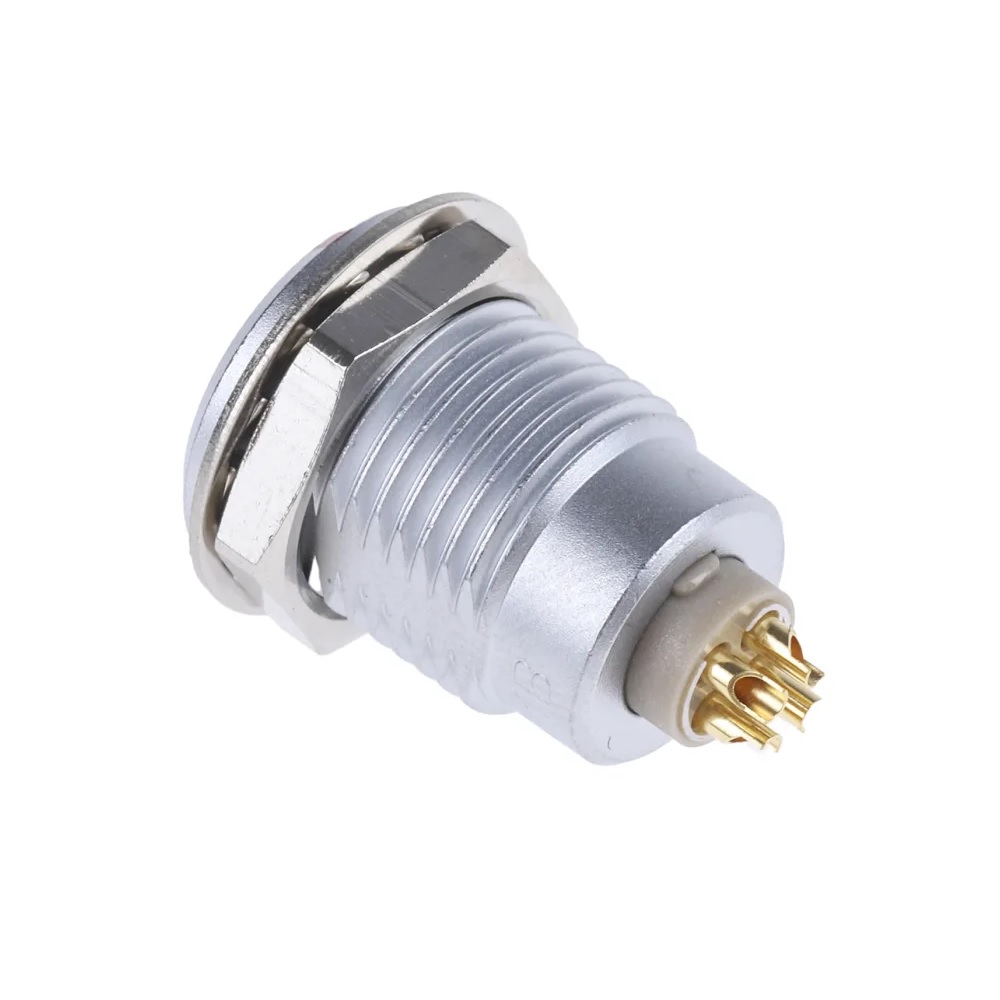

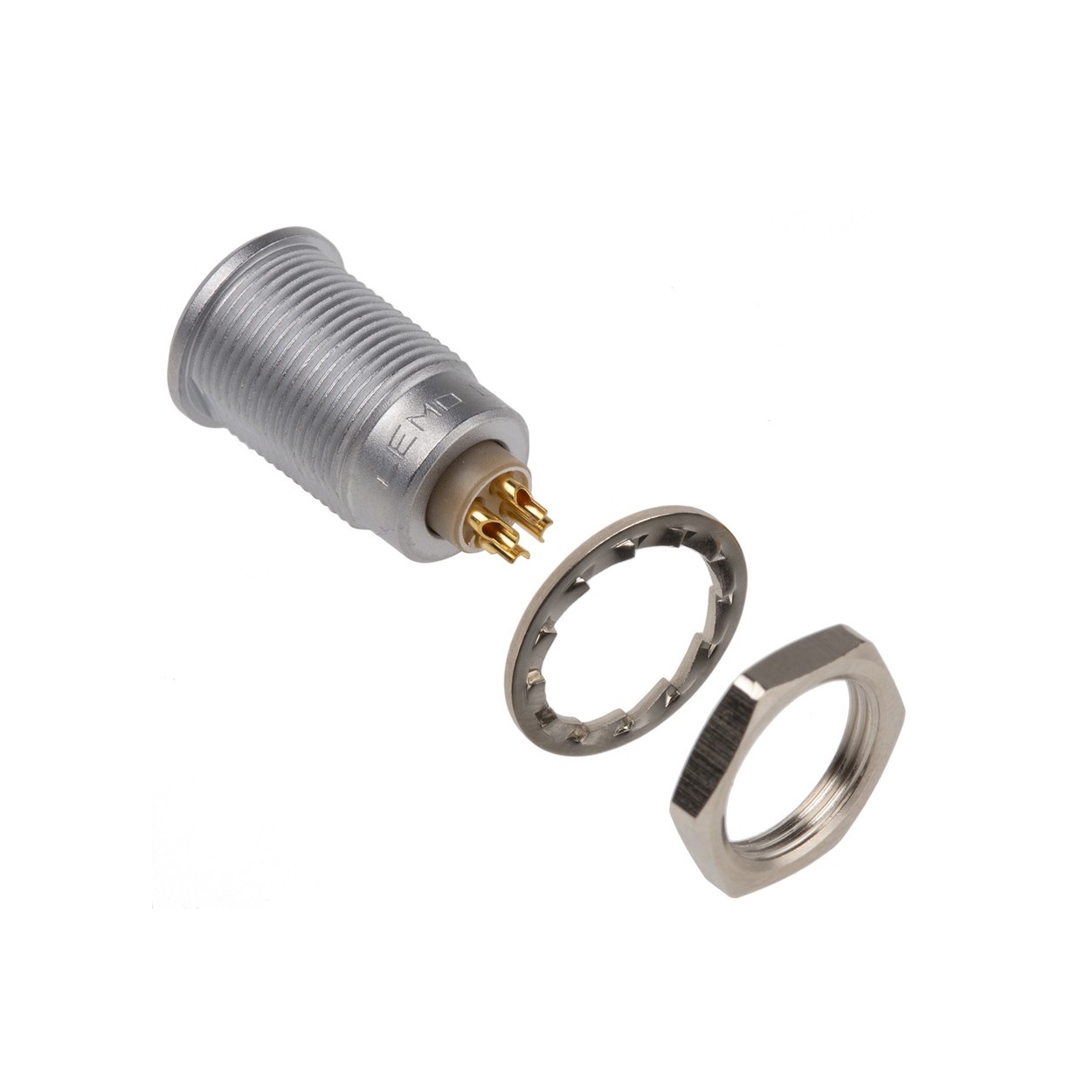

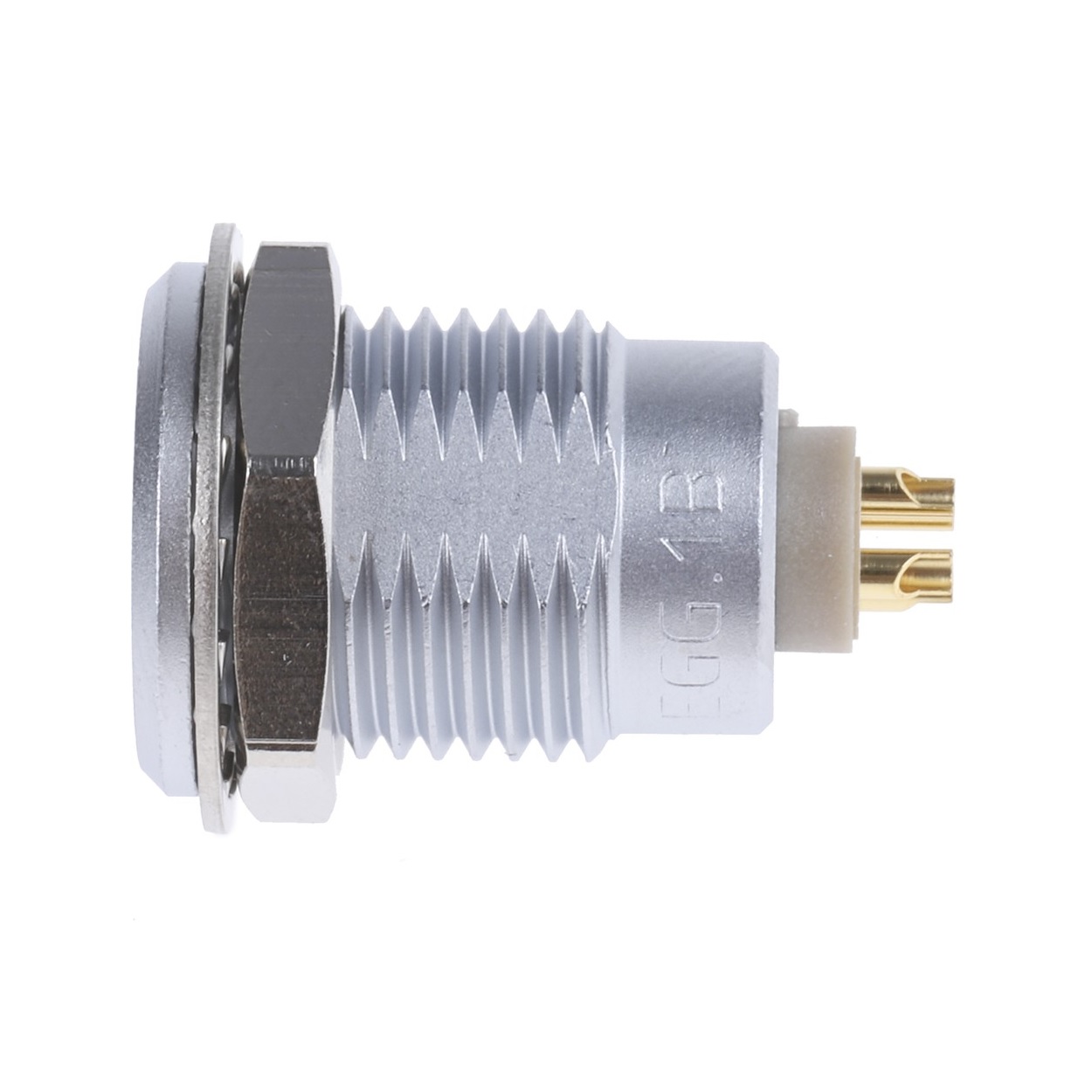

طراحی این کانکتور به گونه‌ای است که به راحتی در یک سوراخ با قطر استاندارد روی پنل دستگاه قرار گرفته و توسط یک مهره از پشت محکم می‌شود. این روش نصب، اتصالی بسیار پایدار و ثابت را روی بدنه دستگاه تضمین می‌کند. پین‌های لحیمی (Solder Contacts) در پشت کانکتور، امکان اتصال مستقیم سیم‌های داخلی مدار به سوکت را فراهم می‌کنند.

جفت ایده‌آل برای کانکتورهای نری پوش-پول

این سوکت مادگی به طور کامل با مکانیزم پوش-پول کانکتورهای نری سری B (مانند FGG.1B) سازگار است. هنگامی که کانکتور نری به آن متصل می‌شود، سیستم قفل داخلی به طور خودکار فعال شده و اتصالی ضدلرزش و مقاوم در برابر کشیدگی ایجاد می‌کند. بدنه فلزی آن نیز علاوه‌بر استحکام، یکپارچگی شیلد زمین (Ground) را از کابل تا شاسی دستگاه حفظ کرده و مانع از ورود نویز به مدارهای حساس داخلی می‌شود.

————————————

کاربردهای اصلی کانکتور Lemo مادگی پنلی 4 پین سایز 1B

این کانکتور به طور گسترده بر روی پنل دستگاه‌های زیر نصب می‌شود:

• تجهیزات پزشکی: دستگاه‌های مانیتورینگ علائم حیاتی، الکتروکاردیوگراف (ECG)، تجهیزات آندوسکوپی و ابزارهای جراحی که نیاز به اتصال و جداسازی سریع کابل‌های سنسور دارند.
• اتوماسیون صنعتی: پنل کنترلرهای PLC، درایورهای سروو موتور، و نمایشگرهای صنعتی (HMI) که نیازمند اتصالات متعدد و قابل اعتماد هستند.
• تجهیزات اندازه‌گیری و ابزار دقیق: اسیلوسکوپ‌ها، مولتی‌مترهای رومیزی، منابع تغذیه آزمایشگاهی و تجهیزات تست که کابل‌های پروب به آن‌ها متصل می‌شود.
• سیستم‌های نظامی و هوافضا: بی‌سیم‌ها، سیستم‌های راداری و تجهیزات ارتباطی که پایداری اتصال در شرایط سخت در آن‌ها حیاتی است.

————————————

تحلیل کد فنی محصول: EGG.1B.304.CPLR

• EGG: بیانگر نوع کانکتور مادگی ثابت پنلی است که از پشت با مهره محکم می‌شود (Fixed socket, nut fixing).
• 1B: معرف سایز کانکتور (سایز 1B).
• 304: عدد 3 نمایانگر سری B و عدد 04 نشان‌دهنده وجود ۴ پین می‌باشد.
• C: جنس پوسته خارجی از برنج با روکش کروم (Chrome-plated brass) است.
• P: جنس عایق داخلی پین‌ها از پلیمر نسوز PEEK است.
• L: پین‌های کانکتور از نوع لحیمی (Solder) هستند.
• R: این حرف بخشی از کد استاندارد برای این مدل کانکتور پنلی است.

————————————

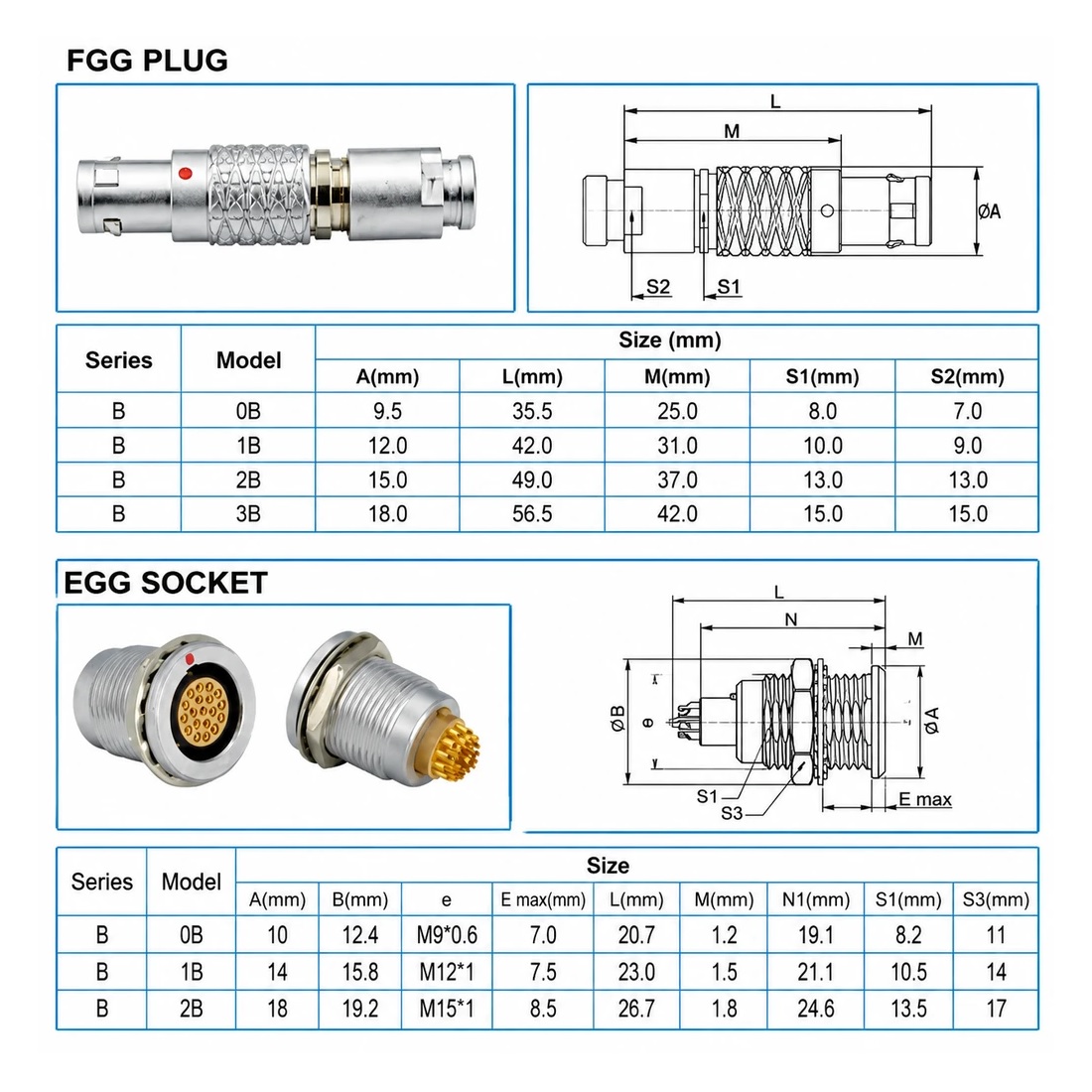

مشخصات فنی قطعه کانکتور Lemo مادگی پنلی 4 پین سایز 1B

مشخصات فیزیکی و ظاهری:

• کد فنی محصول: EGG.1B.304.CPLR
• نوع کانکتور: طرح Lemo / سری B
• جنسیت کانکتور: مادگی (Female Receptacle)
• سبک نصب: پنلی / روکار / شاسی (Panel Mount, rear fixing)
• سایز بدنه: 1B
• تعداد پین: ۴ پین

مشخصات الکتریکی و متریال:

• نوع اتصال سیم به پین: لحیمی (Solder)
• سیستم قفل‌شونده: پذیرنده مکانیزم پوش-پول (Push-Pull Self-latching)
• جنس بدنه (Shell): آلیاژ برنج با روکش کروم (ضد نویز)
• جنس پین‌ها (Contacts): مس/برنج با آبکاری طلا
• جنس عایق پین‌ها (Insulator): پلیمر حرارتی PEEK
• درجه حفاظت محیطی (IP Rating): IP50 (در حالت متصل نشده)
