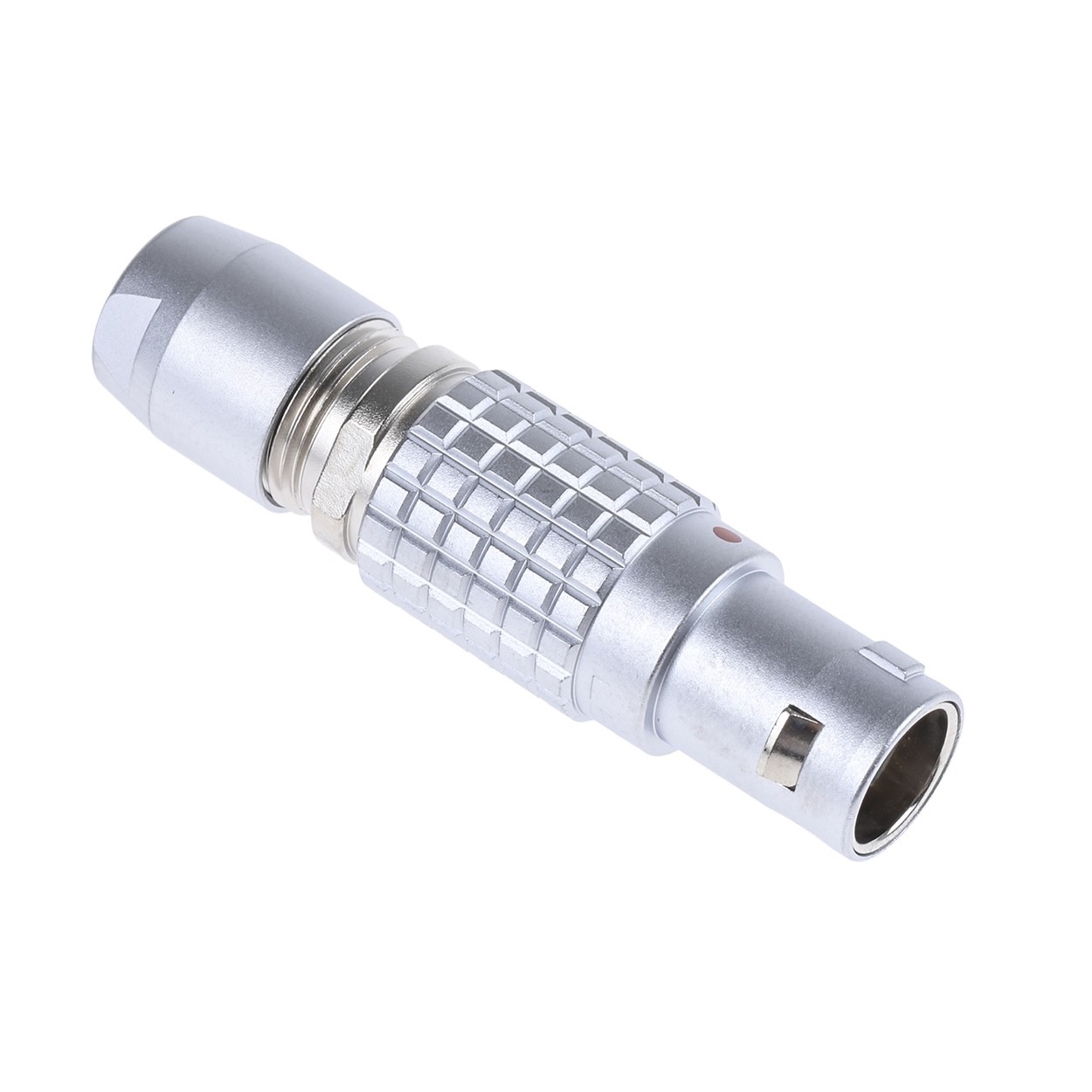

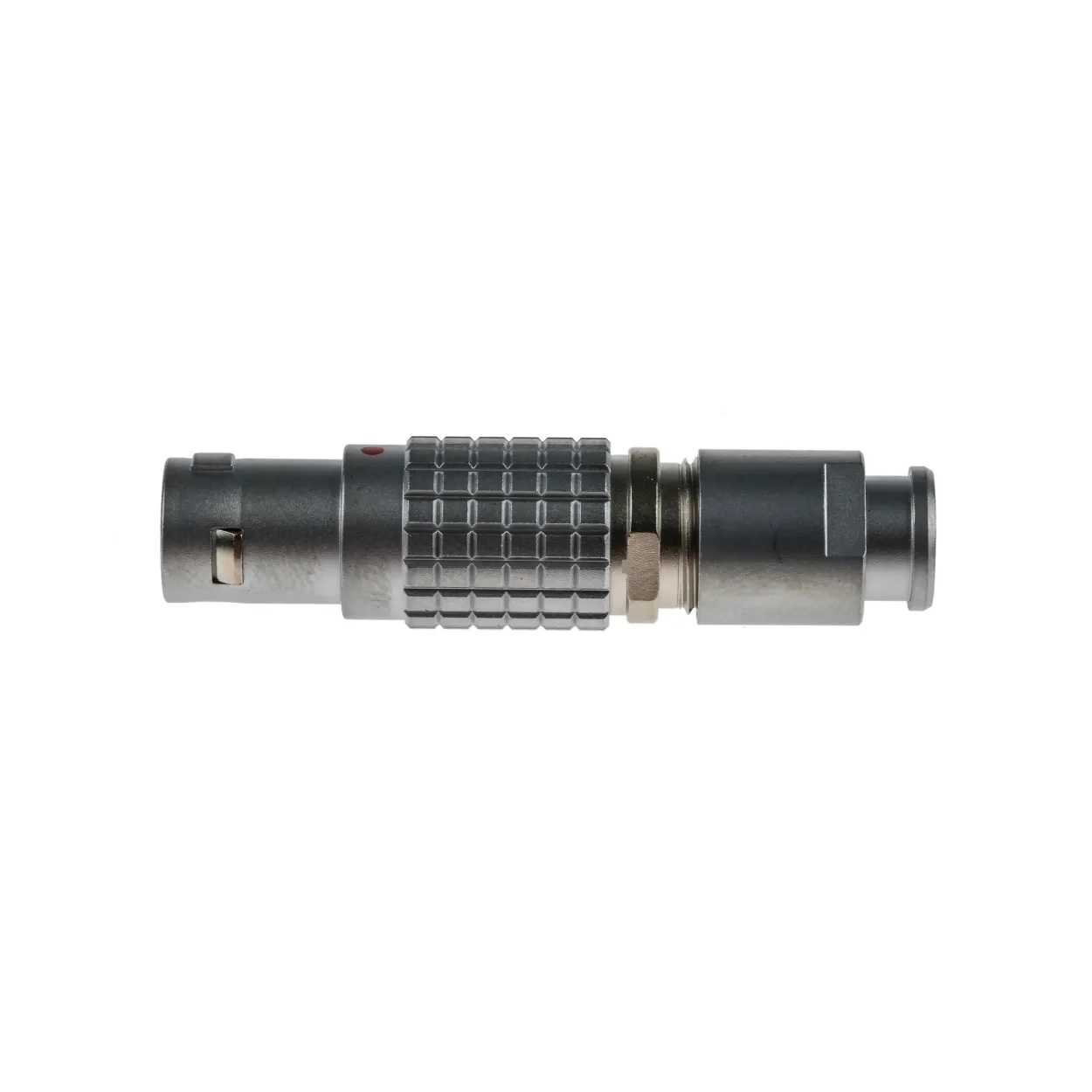

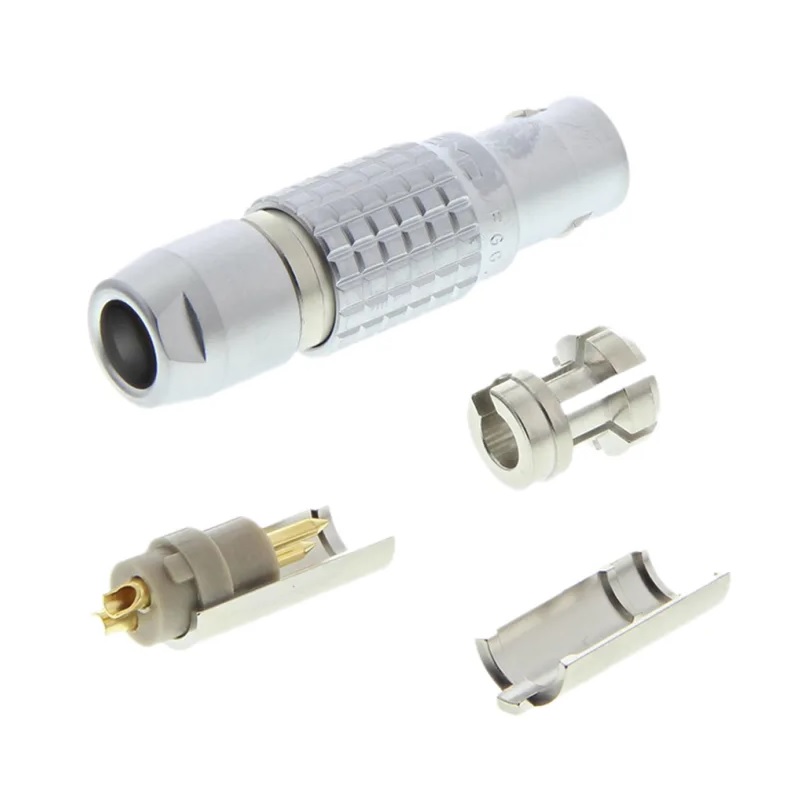

کانکتور Lemo نری سرکابلی 4 پین سایز 1B

کانکتور نری سرکابلی ۴ پین سایز 1B (کد AFGG.1B.304.CPARD72Z) با مکانیزم قفل‌شونده پوش-پول، انتخابی ایده‌آل و ایمن برای اتصالات صنعتی و پزشکی است.

معرفی کانکتور Lemo نری سرکابلی 4 پین سایز 1B

این محصول یک کانکتور طرح Lemo با کیفیت ساخت بسیار بالا و سایز 1B است که با کد فنی دقیق AFGG.1B.304.CPARD72Z عرضه می‌شود. سایز 1B نسبت به سری 0B ابعاد کمی بزرگتری داشته و علاوه بر استحکام مکانیکی بالاتر، امکان عبور کابل‌های ضخیم‌تر و جریان‌های بیشتر را فراهم می‌کند. حضور ۴ پین انتقال دیتا یا جریان در این سوکت، آن را به گزینه‌ای پرکاربرد برای دستگاه‌های چندکاناله و سنسورهای پیچیده‌تر تبدیل کرده است.

مکانیزم پوش-پول؛ نهایت امنیت در اتصال

این کانکتور از سیستم قفل‌شونده خودکار پوش-پول (Push-Pull) بهره می‌برد. با فشردن سوکت نری به داخل مادگی، زبانه قفل به طور خودکار درگیر می‌شود. در این حالت، کابل در برابر کشیدگی‌های ناگهانی، لرزش‌های شدید صنعتی و تکان‌های مداوم کاملاً مقاوم بوده و اتصال به هیچ‌وجه قطع نمی‌شود. برای آزادسازی قفل، کاربر به سادگی پوسته خارجی کانکتور را به عقب می‌کشد. این طراحی مانع از بروز خسارات ناشی از قطعی ناگهانی در دستگاه‌های حساس می‌شود.

متریال درجه یک و محافظت در برابر نویز

بدنه این کانکتور از آلیاژ برنج با روکش کروم تولید شده است که مقاومت بالایی در برابر سایش و خوردگی دارد. مهم‌تر از آن، این بدنه فلزی به عنوان یک شیلد ۳۶۰ درجه عمل کرده و سیگنال‌های در حال انتقال را در برابر نویزهای الکترومغناطیسی (EMI) و رادیویی (RFI) ایزوله می‌کند. پین‌های داخلی ۴ گانه نیز با روکش طلا پوشانده شده‌اند تا مقاومت الکتریکی به حداقل رسیده و عایق داخلی از جنس PEEK، مقاومت حرارتی عالی در زمان لحیم‌کاری را تضمین می‌کند.

————————————-

کاربردهای اصلی و صنایع هدف کانکتور Lemo نری سرکابلی 4 پین سایز 1B

استحکام بالای سایز 1B و حضور ۴ پین مجزا، دامنه کاربرد این کانکتور را در صنایع حساس بسیار گسترده کرده است:

• تجهیزات پزشکی و بیمارستانی: اتصالات ایمن در دستگاه‌های تصویربرداری پزشکی، تجهیزات مانیتورینگ چند پارامتری، دستگاه‌های دیالیز و تجهیزات اتاق عمل که نیازمند ضریب اطمینان ۱۰۰ درصدی هستند.
• صنعت و اتوماسیون پیشرفته: اتصال سنسورهای صنعتی چندمنظوره، ترانسمیترهای دقیق، سیستم‌های کنترل ماشین‌آلات سنگین و بازوهای رباتیک که در معرض لرزش و نویز محیطی قرار دارند.
• تجهیزات تست و اندازه‌گیری: استفاده در دیتالاگرهای چند کاناله، آنالایزرهای صنعتی و دستگاه‌های تست غیرمخرب (NDT).
• صدا و تصویر حرفه‌ای: تجهیزات برودکست سینمایی، سیستم‌های انتقال رادیویی و تجهیزات نورپردازی حرفه‌ای.

————————————-

تحلیل کد فنی محصول: AFGG.1B.304.CPARD72Z

آگاهی از بخش‌های مختلف این کد به شما در انتخاب دقیق‌تر کمک می‌کند:

• FGG: بیانگر نوع کانکتور نری سرکابلی مستقیم (Straight Plug) با خار راهنمای استاندارد است.
• 1B: معرف سایز کانکتور است (سایز 1B بزرگتر و مستحکم‌تر از 0B است).
• 304: عدد 3 نمایانگر سری B و عدد 04 نشان‌دهنده وجود ۴ پین می‌باشد.
• C: جنس پوسته خارجی از برنج با روکش کروم (Chrome-plated brass) است.
• P: جنس عایق پین‌ها از پلیمر نسوز PEEK است.
• A: پین‌های کانکتور از نوع لحیمی (Solder) هستند.
• RD72: کانکتور مجهز به کولت (نگهدارنده کابل) برای کابل‌هایی با قطر حدودی ۷.۲ میلی‌متر می‌باشد.

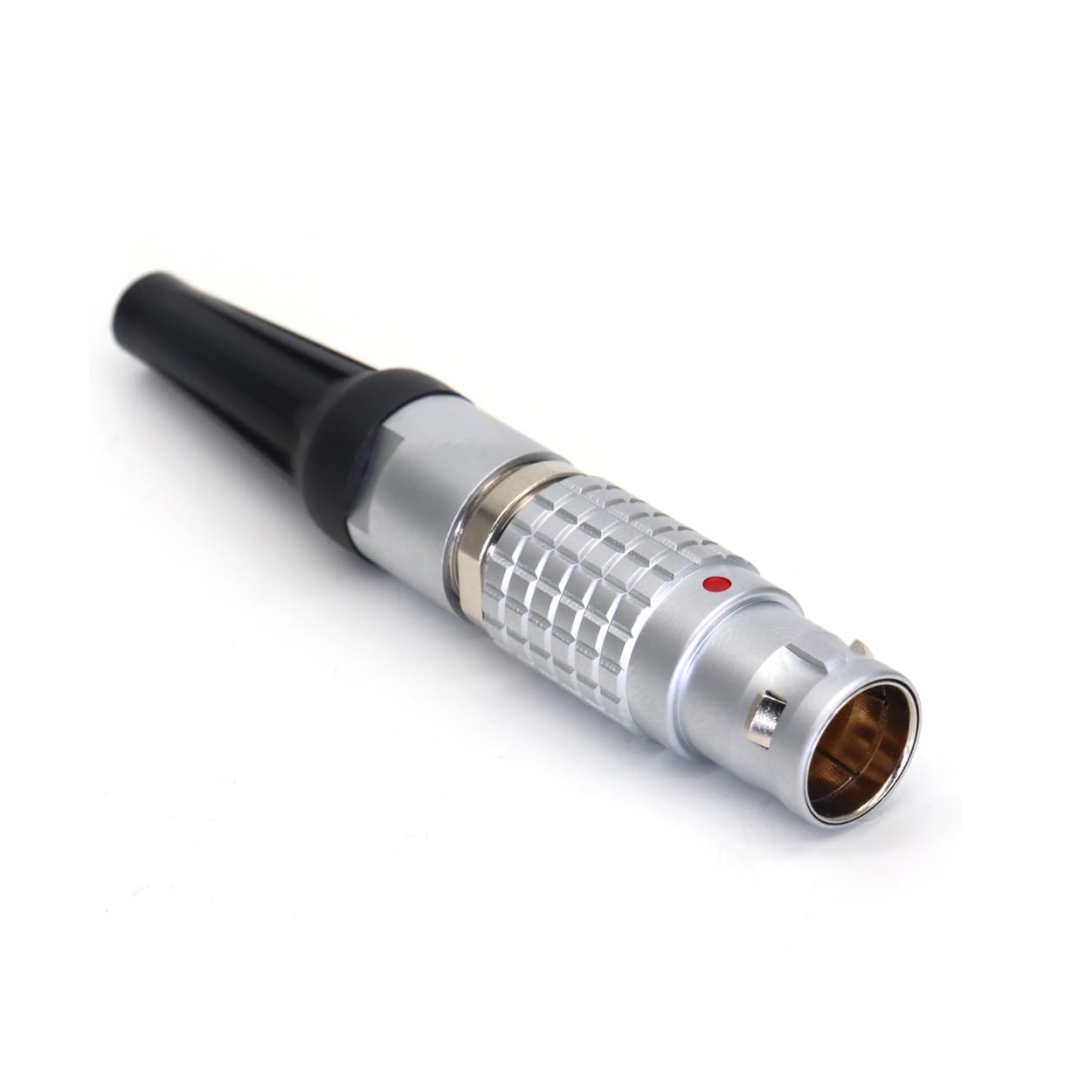

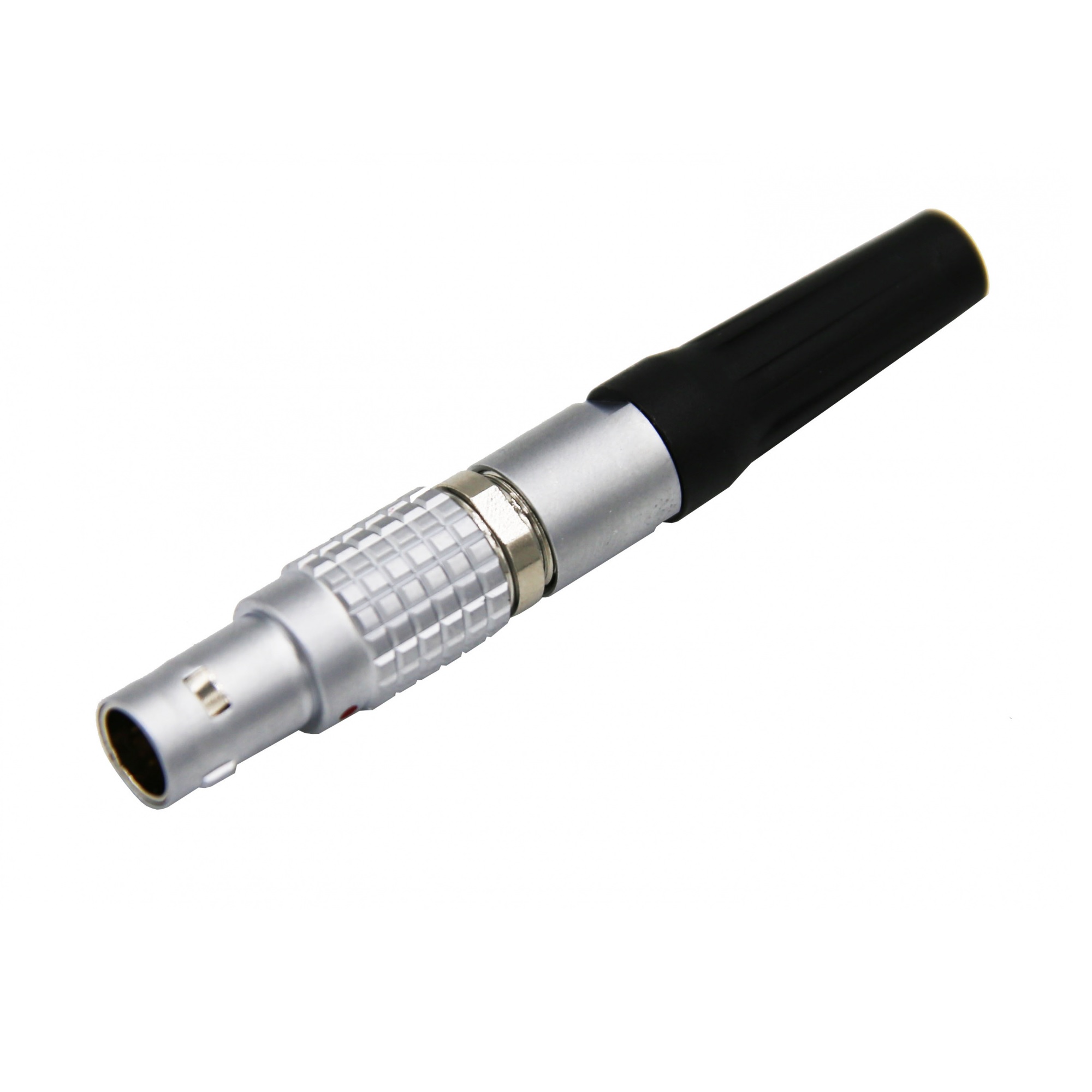

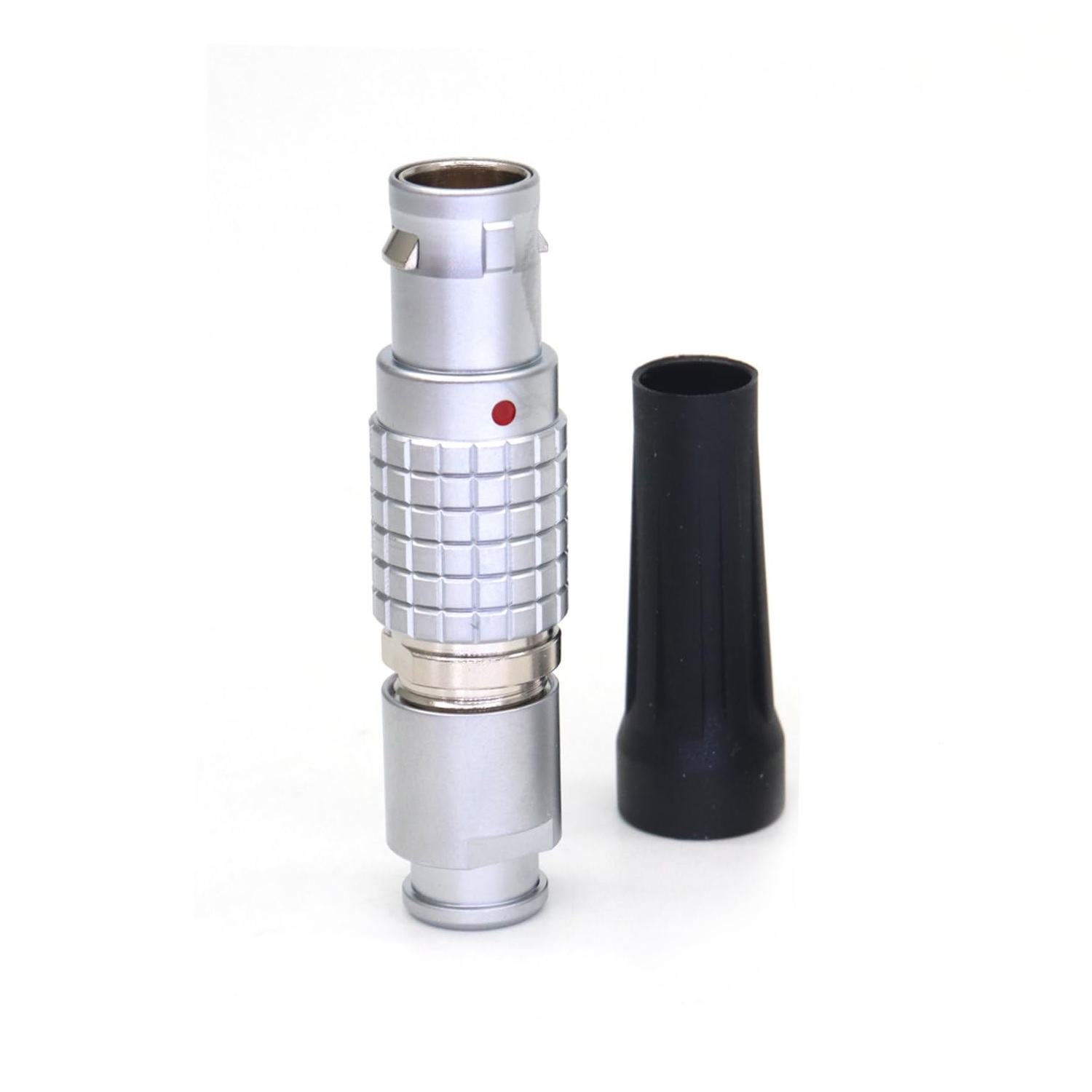

• Z: نشان‌دهنده وجود مهره انتهایی مخصوص جهت نصب محافظ خم‌شدگی کابل (Bend Relief) است. (حرف A در ابتدای کد، پیشوند اختصاصی سازنده طرح لِمو است).

————————————-

مشخصات فنی کانکتور Lemo نری سرکابلی 4 پین سایز 1B

مشخصات فیزیکی و ظاهری:

• کد فنی محصول: AFGG.1B.304.CPARD72Z
• نوع کانکتور: طرح Lemo / سری B
• جنسیت کانکتور: نری (Male Plug)
• سبک نصب: سرکابلی مستقیم (Straight)
• سایز بدنه: 1B
• تعداد پین: ۴ پین
• حداکثر قطر کابل ورودی: حدود ۷.۲ میلی‌متر
• پشتیبانی از روکش محافظ کابل: دارد (مهره نوع Z)

مشخصات الکتریکی و متریال:

• نوع اتصال کابل به پین: لحیمی (Solder)
• سیستم قفل‌شونده: مکانیزم پوش-پول (Push-Pull Self-latching)
• جنس بدنه (Shell): آلیاژ برنج با روکش کروم (ضد نویز)
• جنس پین‌ها (Contacts): مس/برنج با آبکاری طلا
• جنس عایق پین‌ها (Insulator): پلیمر حرارتی PEEK
• درجه حفاظت محیطی (IP Rating): IP50 (محافظت در برابر گرد و غبار، مناسب فضاهای داخلی)
