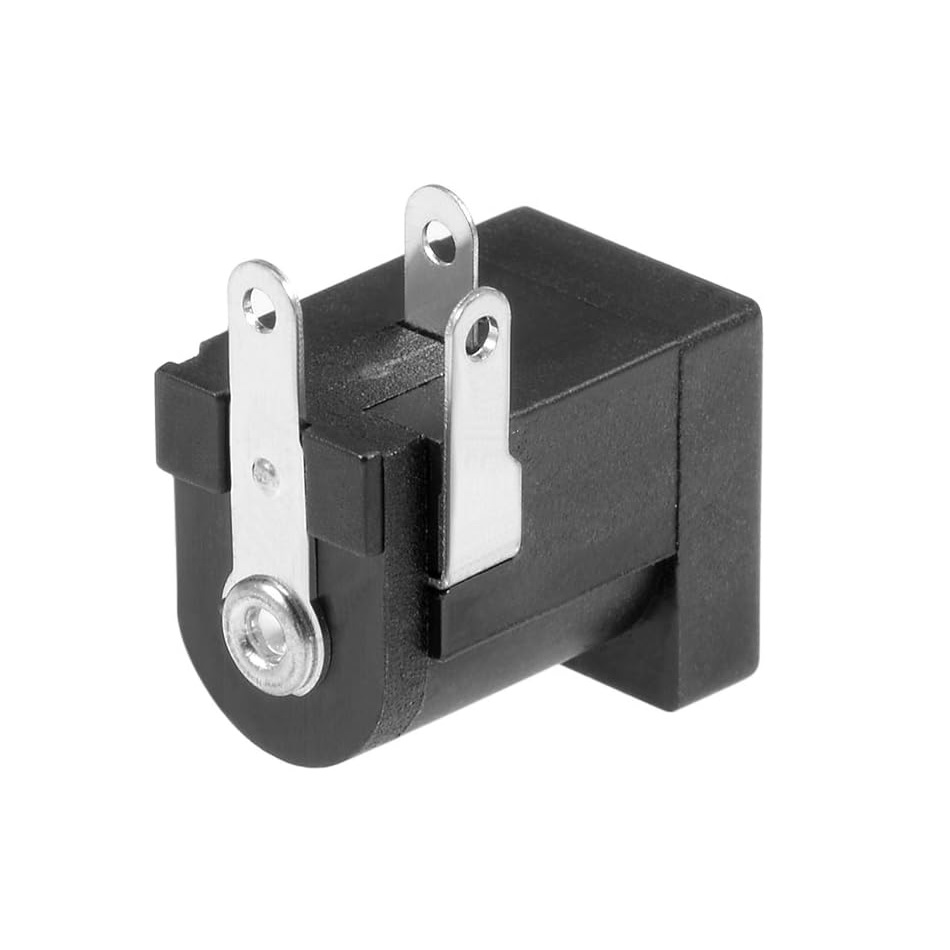

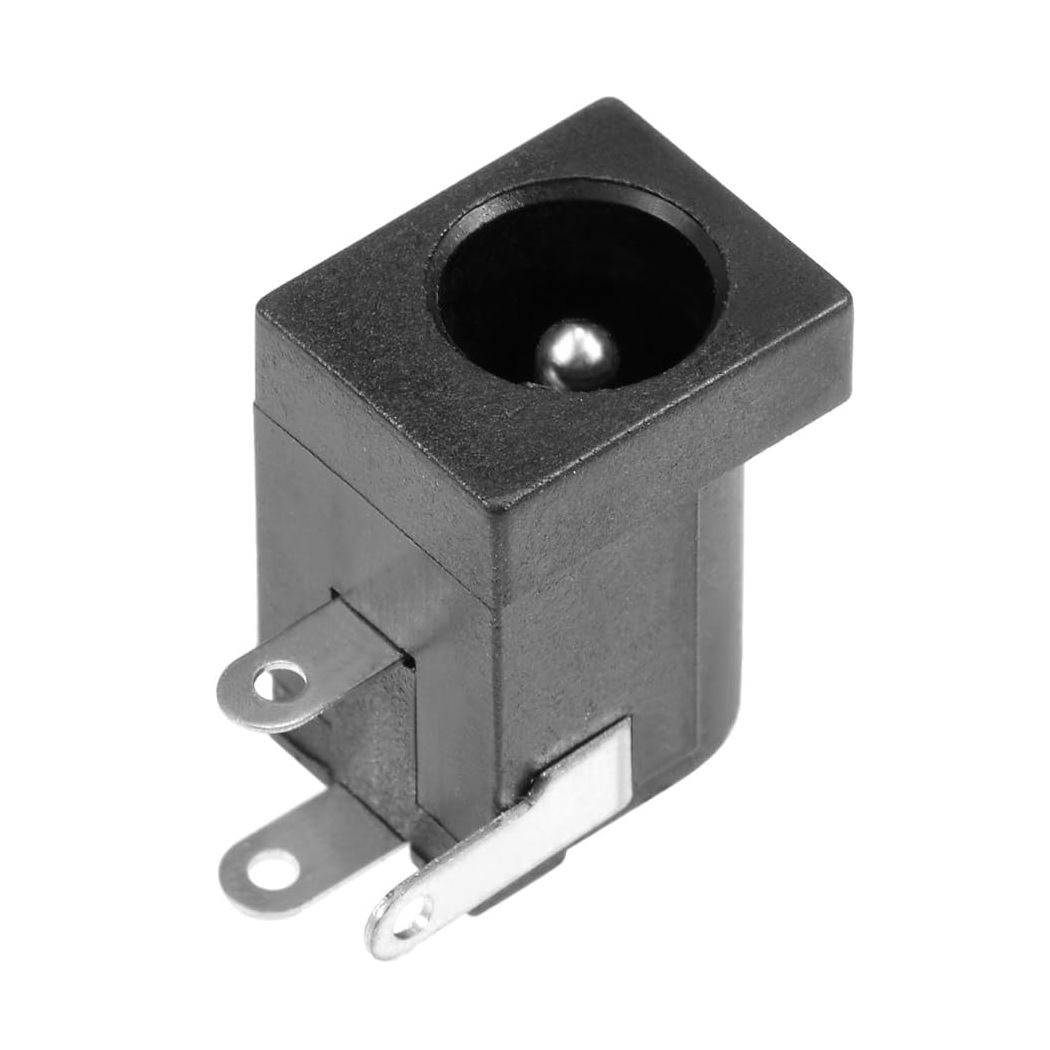

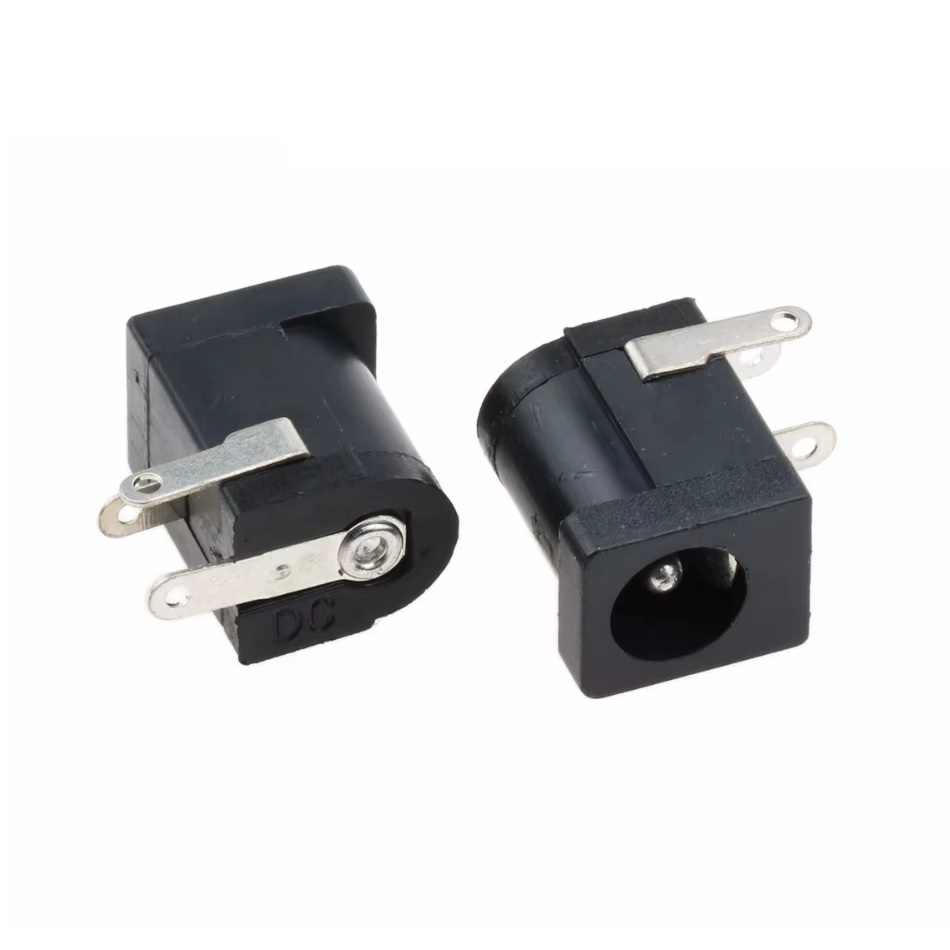

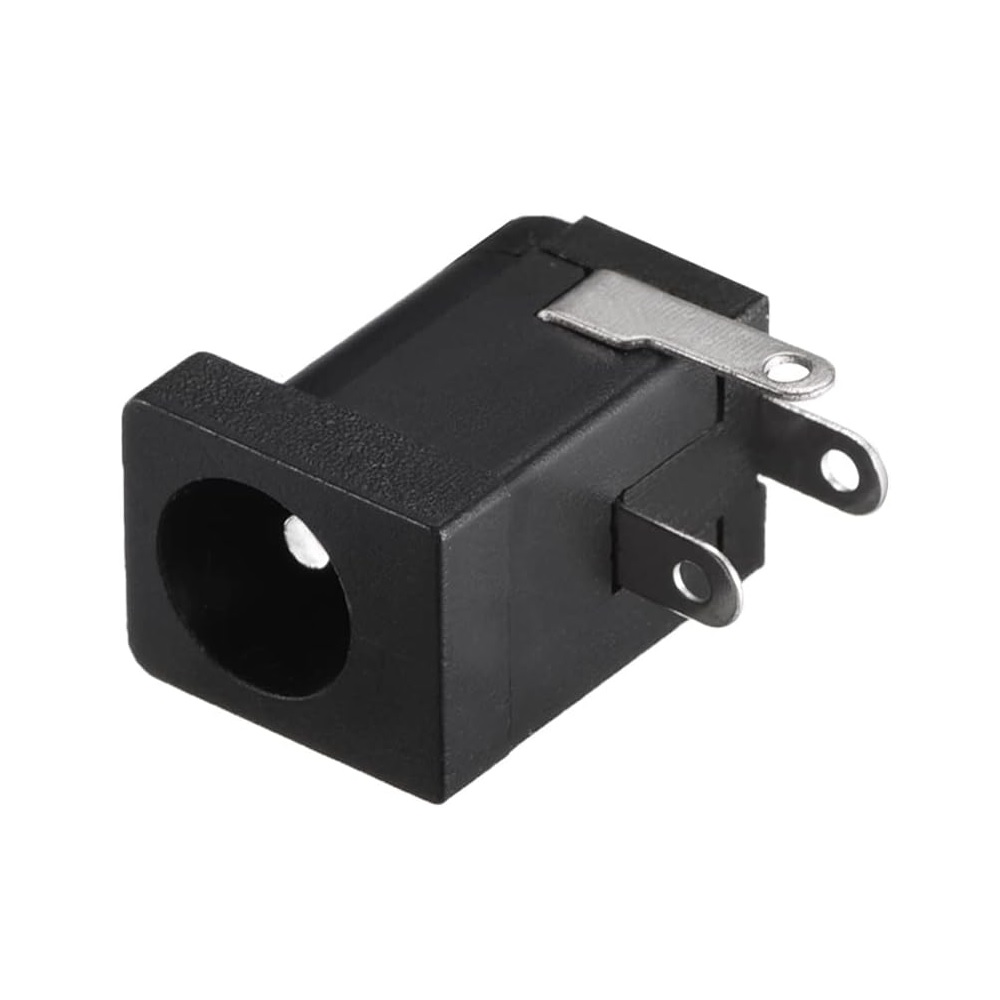

جک آداپتوری مادگی رو بردی DC-005 سایز 2.1mm

معرفی و بررسی اجمالی

جک پاور مادگی مدل DC-005 یکی از پرکاربردترین و استانداردترین کانکتورها برای اتصال منبع تغذیه خارجی (آداپتور) به مدارهای الکترونیکی است. این جک به طور خاص برای نصب مستقیم روی برد مدار چاپی (PCB) طراحی شده است و به لطف ساختار پایدار و ابعاد استاندارد خود، انتخابی ایده‌آل برای طیف وسیعی از پروژه‌ها، از نمونه‌سازی‌های اولیه گرفته تا تولید محصولات نهایی، محسوب می‌شود. پین مرکزی این جک دارای قطر 2.1mm  و قطر خارجی آن $5.5\text{mm}$ است که با اکثر آداپتورهای رایج در بازار سازگاری کامل دارد.

این کانکتور با داشتن سه پایه، علاوه بر اتصال ولتاژ مثبت و منفی، قابلیت ویژه‌ای را نیز فراهم می‌کند: یک پین سوئیچ داخلی که می‌تواند برای تشخیص اتصال یا عدم اتصال آداپتور به کار رود و به صورت خودکار بین منبع تغذیه خارجی و یک منبع داخلی (مانند باتری) سوئیچ کند.

ویژگی‌ها و مزایای کلیدی جک آداپتوری مادگی رو بردی DC-005

• استاندارد جهانی: سازگار با فیش‌های نری استاندارد با قطر داخلی $2.1\text{mm}$ و قطر خارجی $5.5\text{mm}$ که رایج‌ترین سایز آداپتورها است.
• نصب آسان روی برد (PCB Mount): طراحی شده به صورت Through-Hole (THT) برای لحیم‌کاری آسان، سریع و اتصال مکانیکی محکم به برد مدار چاپی.
• دارای پین سوئیچ داخلی: مجهز به پایه سوم که به عنوان سوئیچ عمل می‌کند. این ویژگی برای طراحی مدارهایی با دو منبع تغذیه (مثلاً آداپتور و باتری) بسیار کاربردی است.
• ساختار مقاوم و بادوام: بدنه ساخته شده از پلاستیک مقاوم در برابر حرارت و پین‌های فلزی با روکش با کیفیت که اتصال الکتریکی پایدار و مطمئنی را تضمین می‌کنند.

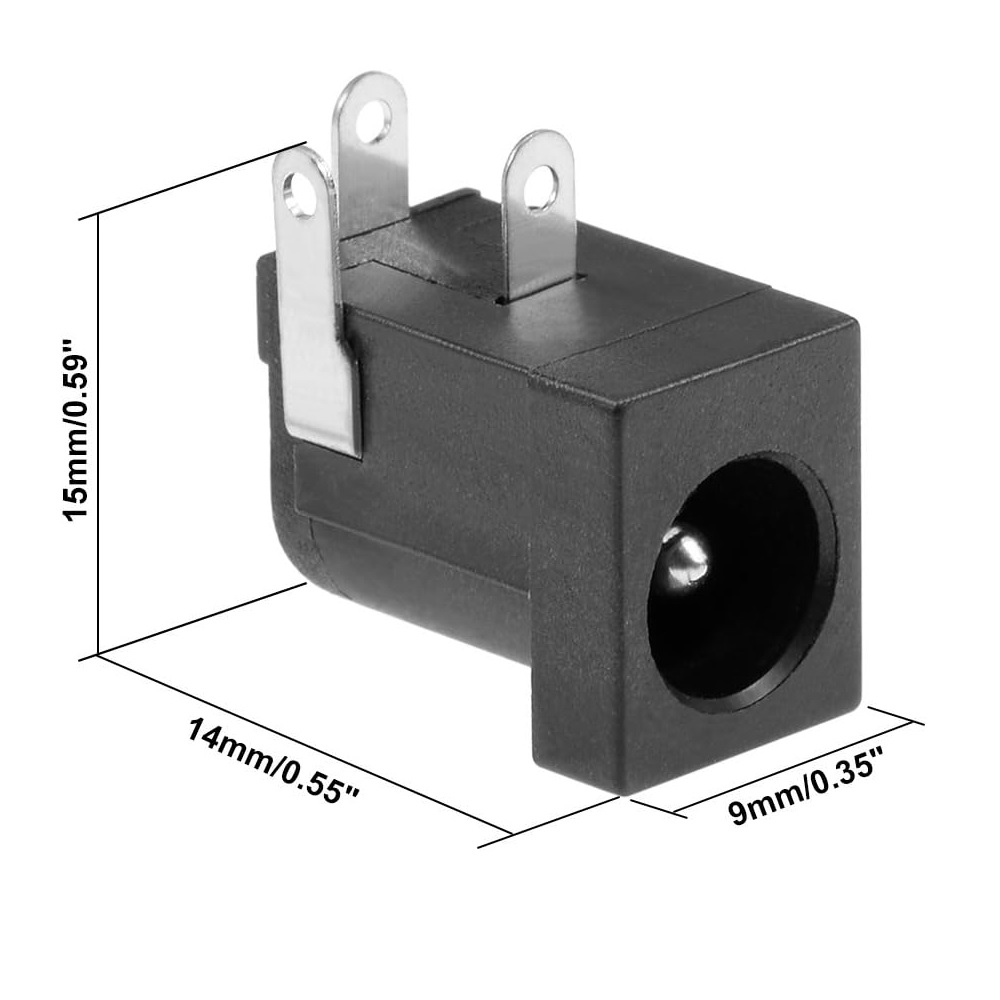

• طراحی کامپکت: ابعاد کوچک و استاندارد این قطعه، آن را برای استفاده در دستگاه‌هایی با فضای محدود مناسب می‌سازد.
• کاربرد گسترده: گزینه‌ای عالی برای انواع بردهای توسعه (مانند آردوینو)، پروژه‌های DIY، تجهیزات شبکه، سیستم‌های روشنایی و دستگاه‌های الکترونیکی مصرفی.

مشخصات فنی دقیق جک آداپتوری مادگی رو بردی DC-005

• مدل (Model): DC-005
• نوع کانکتور: جک پاور DC مادگی (Female DC Power Jack)
• روش نصب: روبردی / Through-Hole (THT)
• قطر پین داخلی: 2.1mm
• قطر خارجی: 5.5mm
• تعداد پایه‌ها: 3 عدد
• حداکثر ولتاژ نامی: 30V DC
• حداکثر جریان نامی: 1A (برای بارهای سنگین‌تر احتیاط شود)
• جنس بدنه: پلاستیک مهندسی مقاوم (PBT/ABS)
• جنس پین‌ها: آلیاژ مس با روکش نیکل یا قلع
• دمای کاری مجاز: 25- تا $+$ درجه سانتی‌گراد
• نیروی اتصال و جداسازی: 3 تا 20 نیوتن

———————————

>> توضیح پایه‌ها (Pinout)

این جک دارای 3 پایه است که وظیفه هرکدام به شرح زیر است:

• پایه 1 (پین مرکزی): این پایه به پین مرکزی فیش نری متصل می‌شود و معمولاً برای ولتاژ مثبت (+VCC) استفاده می‌گردد.
• پایه 2 (بدنه خارجی): این پایه به بدنه خارجی (Sleeve) فیش نری متصل می‌شود و معمولاً به عنوان زمین (GND) یا ولتاژ منفی استفاده می‌شود. این پایه از نظر فیزیکی بزرگتر است.
• پایه 3 (پین سوئیچ): این پایه، ویژگی کلیدی این مدل است. در حالت عادی (زمانی که فیشی به جک متصل نیست)، پایه 3 به پایه 2 متصل است. هنگامی که فیش نری آداپتور وارد جک می‌شود، این اتصال مکانیکی قطع می‌گردد. این قابلیت به شما اجازه می‌دهد تا به سادگی مداری طراحی کنید که در صورت نبود آداپتور، از باتری تغذیه کند.

نکته مهم: همیشه توصیه می‌شود قبل از طراحی نهایی مدار، با استفاده از یک مولتی‌متر، عملکرد پایه‌ها و اتصالات آن‌ها را شخصاً تست کنید تا از صحت عملکرد آن در مدار خود اطمینان حاصل نمایید.

کاربردهای متداول جک آداپتوری مادگی رو بردی DC-005

این قطعه به دلیل استاندارد بودن و قابلیت اطمینان بالا در محصولات و پروژه‌های بی‌شماری یافت می‌شود، از جمله:

• بردهای توسعه الکترونیک: مانند بردهای آردوینو (Arduino Uno, Mega)، رسپبری پای (Raspberry Pi) و سایر میکروکنترلرها.
• تجهیزات شبکه: مودم‌ها، روترها، سوئیچ‌های کوچک.
• سیستم‌های امنیتی: دوربین‌های مداربسته (CCTV) و دستگاه‌های DVR.
• پروژه‌های DIY و دانشجویی: ساخت ربات، مدارهای شارژر، گجت‌های الکترونیکی سفارشی.
• تجهیزات صوتی و تصویری: افکت‌های گیتار، اسپیکرهای کوچک و مدیاپلیرها.
• سیستم‌های روشنایی: کنترلرهای نوارهای LED و چراغ‌های رومیزی.
