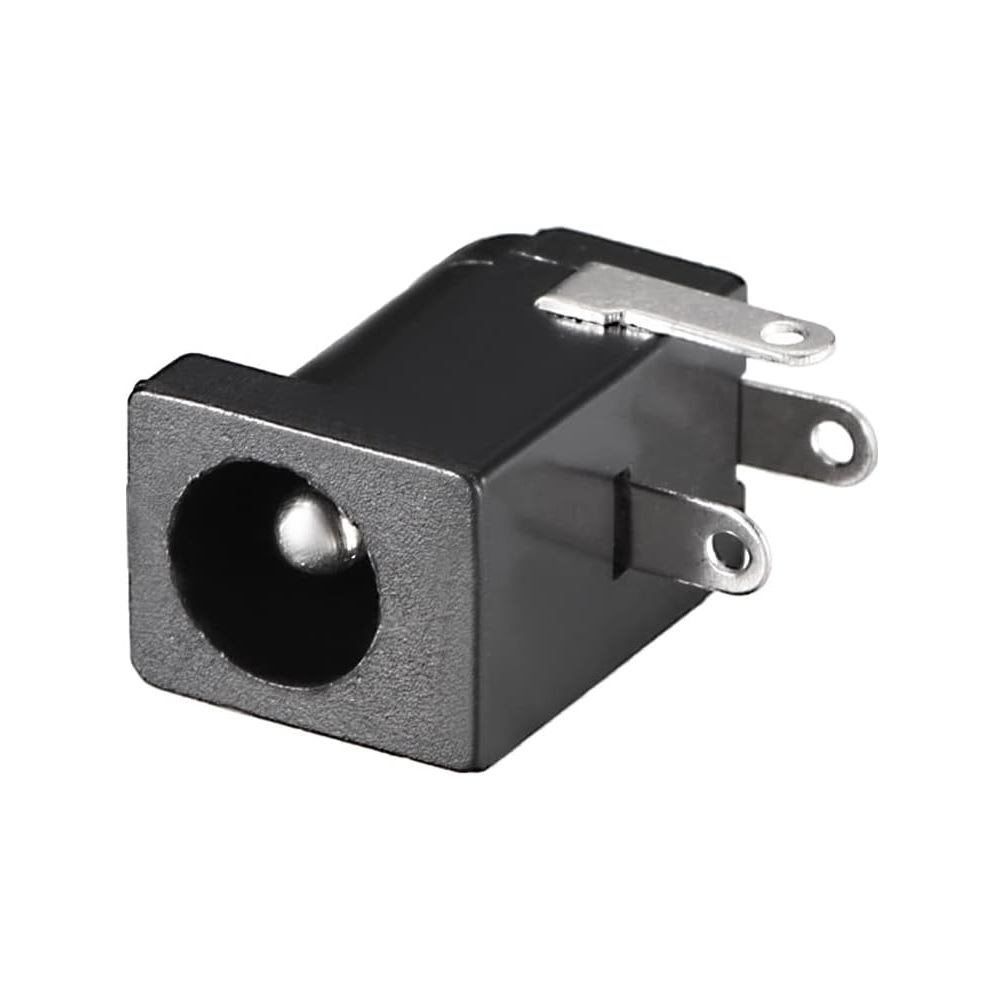

جک آداپتوری مادگی رو بردی DC-005 سایز 2.5mm

معرفی و بررسی اجمالی

جک پاور مادگی مدل DC-005 (سایز 2.5mm) یک کانکتور تغذیه استاندارد و پرقدرت است که برای اتصال ایمن آداپتورها به مدارهای الکترونیکی طراحی شده است. تفاوت اصلی و حیاتی این مدل با نمونه‌های معمولی، قطر پین مرکزی آن است که برابر با $2.5\text{mm}$ می‌باشد (در برابر استاندارد رایج 2.1. این سایز معمولاً در دستگاه‌هایی که نیاز به عبور جریان کمی بالاتر دارند یا تجهیزات خاصی مانند مودم‌های پیشرفته، نمایشگرها و برخی آداپتورهای 12 ولت یا 24 ولت استفاده می‌شود.

این جک به صورت روبردی (PCB Mount) طراحی شده و دارای ساختار سه‌پایه است که علاوه بر انتقال جریان، قابلیت سوئیچینگ (قطع خودکار باتری هنگام اتصال آداپتور) را نیز فراهم می‌کند. استفاده از این جک برای پروژه‌هایی که آداپتور آن‌ها دارای فیش نری با سوراخ داخلی بازتر (2.5mm) است، الزامی می‌باشد.

ویژگی‌ها و مزایای کلیدی جک آداپتوری مادگی رو بردی DC-005 سایز 2.5mm

• سایز پین عریض‌تر (2.5mm): مناسب برای آداپتورهایی با فیش نری $\times 2.5\text{mm}$. این سایز تماس الکتریکی بهتری برای جریان‌های عبوری فراهم می‌کند.
• طراحی استاندارد روبردی: پایه‌های این قطعه دقیقاً مشابه مدل‌های استاندارد 2.1mm است و به راحتی روی همان فوت‌پرینت (Footprint) مدارهای چاپی نصب می‌شود.
• مکانیزم سوئیچ داخلی: دارای پایه سوم برای مدیریت هوشمند منبع تغذیه (مثلاً قطع مسیر باتری به محض ورود فیش آداپتور).
• کیفیت ساخت بالا: استفاده از پلاستیک مرغوب و پین‌های فلزی با آبکاری مناسب جهت کاهش مقاومت تماسی و جلوگیری از اکسید شدن.
• سازگاری خاص: حل مشکل “لقی” یا “عدم اتصال” که هنگام استفاده از فیش‌های نری $2.5\text{mm}$ در جک‌های $2.1\text{mm}$ رخ می‌دهد.

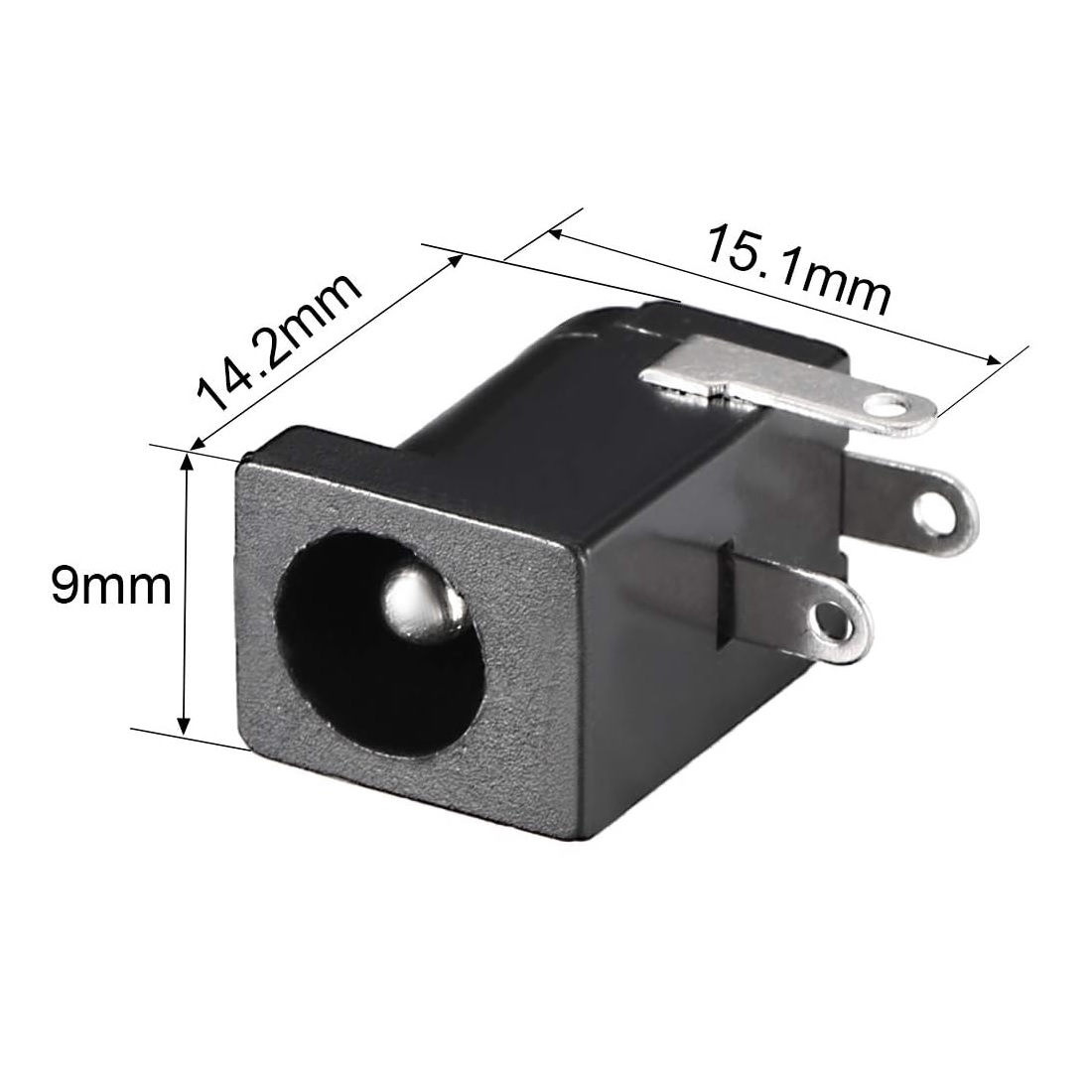

مشخصات فنی دقیق جک آداپتوری مادگی رو بردی DC-005 سایز 2.5mm

در اینجا لیست کامل مشخصات فنی این محصول آورده شده است:

• مدل (Model): DC-005 (نسخه 2.5mm)
• نوع کانکتور: جک پاور DC مادگی (Female DC Power Jack)
• روش نصب: روبردی / Through-Hole (THT)
• قطر پین داخلی (Center Pin): 2.5mm (نکته مهم: با فیش‌های $2.1\text{mm}$ هم سازگار است)
• قطر دهانه ورودی: 5.5mm
• تعداد پایه‌ها: 3 عدد (مثبت، منفی، سوئیچ)
• حداکثر ولتاژ نامی: 30V DC
• حداکثر جریان نامی: معمولاً تا $1\text{A}$
• مقاومت کنتاکت: کمتر از 30mΩ
• مقاومت عایق: بیشتر از 100MΩ در $\text{ DC}$
• جنس بدنه: ترموپلاستیک مقاوم
• دمای کاری: $-$ تا $+$ درجه سانتی‌گراد

توضیح پایه‌ها (Pinout)

عملکرد پایه‌های این جک دقیقاً مانند مدل 2.1mm است:

1. پین مرکزی (پایه پشت): متصل به پین 2.5mm وسط جک. معمولاً برای ولتاژ مثبت (+).
2. پایه میانی (پایه زیرین): متصل به بدنه یا تیغه کناری. معمولاً برای منفی/زمین (GND).
3. پایه کناری (پایه سوئیچ): در حالت عادی به پایه میانی متصل است و با ورود فیش، قطع می‌شود. (برای مدار باتری بک‌آپ).

——————————–

کاربردهای متداول جک آداپتوری مادگی رو بردی DC-005 سایز 2.5mm

این سایز به دلیل نیاز به اتصال مطمئن‌تر و گاهی جریان بالاتر، در دستگاه‌های تجاری و خاص بسیار رایج است:

• دستگاه‌های پوز فروشگاهی (کارتخوان): اکثر پایانه‌های فروشگاهی و دستگاه‌های کارتخوان به دلیل استفاده مداوم و نیاز به اتصال پایدار، از این سایز جک برای تغذیه استفاده می‌کنند.
• تجهیزات شبکه پرقدرت: روترهای میکروتیک (MikroTik)، سوئیچ‌های شبکه و مودم‌های فیبر نوری.
• نمایشگرها و مانیتورها: مانیتورهای LCD و LED کوچک که از آداپتور خارجی تغذیه می‌شوند.
• تجهیزات نورپردازی: درایورهای LED و کنترلرهای RGB که جریان بالاتری می‌کشند.
• لپ‌تاپ‌های خاص و تجهیزات صنعتی: برخی مدل‌های لپ‌تاپ‌های مینی، تبلت‌های صنعتی و کامپیوترهای کوچک.
• بردها و ماژول‌های آمپلی‌فایر: ماژول‌های تقویت‌کننده صوتی که نیاز به توان ورودی بیشتری دارند.
