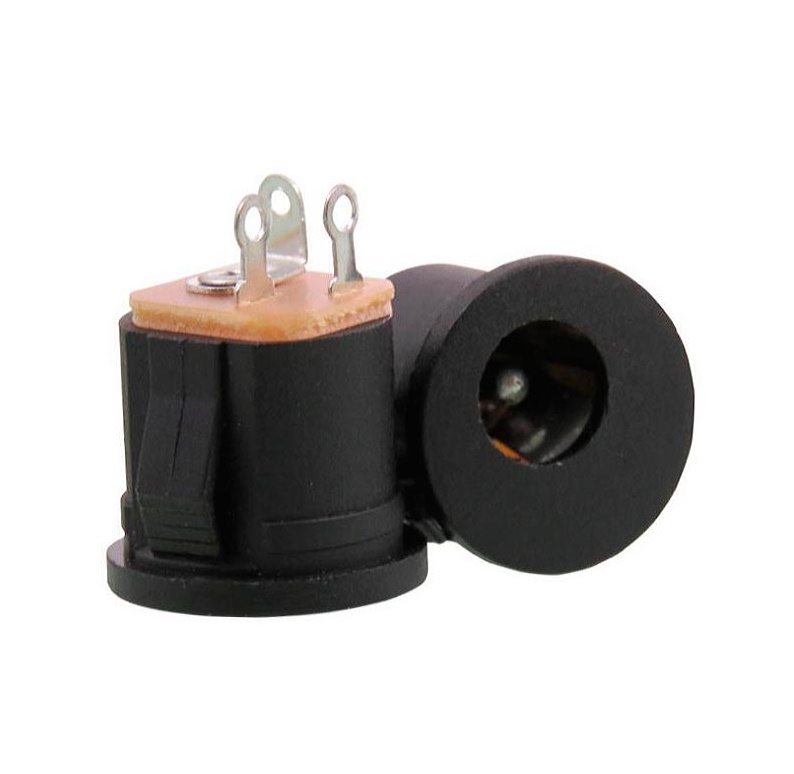

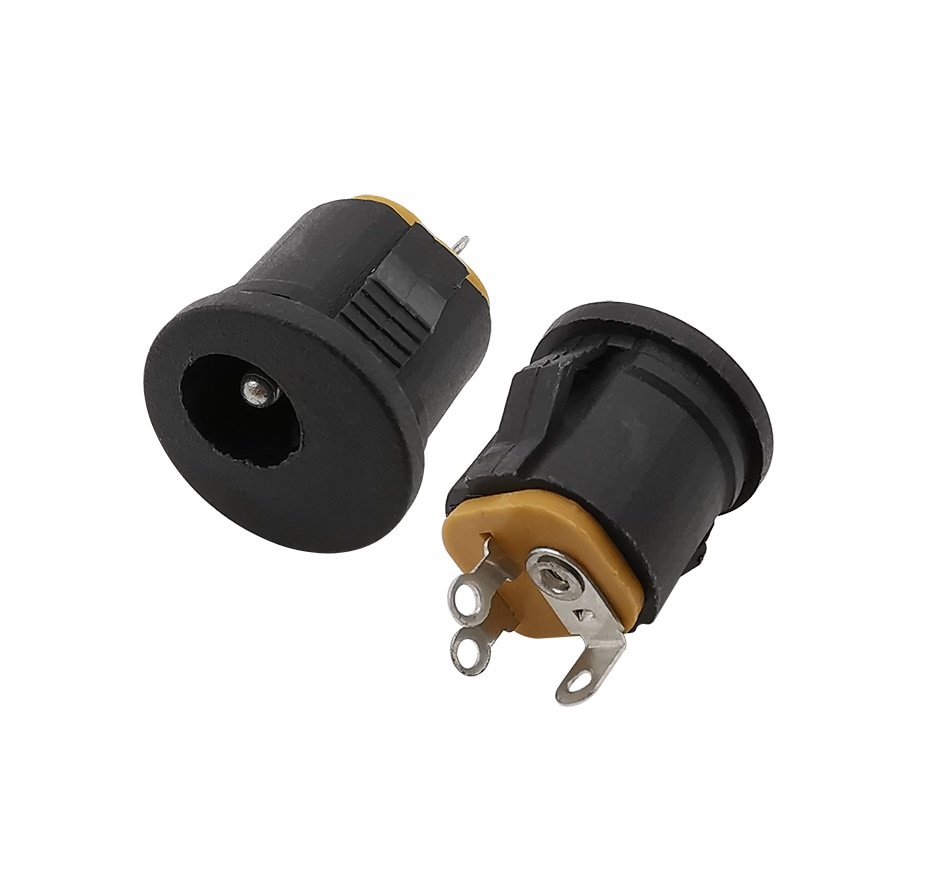

جک آداپتور مادگی پنلی پرسی DC-022k

معرفی و بررسی کامل محصول

جک تغذیه مادگی مدل DC-022K یکی از پرکاربردترین قطعات در طراحی و تولید تجهیزات الکترونیکی است که وظیفه انتقال جریان برق مستقیم (DC) از آداپتور به مدار داخلی دستگاه را بر عهده دارد. این سوکت برای فیش‌های استاندارد با ابعاد 5.5 در 2.1 میلیمتر طراحی شده است که رایج‌ترین سایز در میان آداپتورهای موجود در بازار به شمار می‌رود.

تفاوت اصلی و مزیت بزرگ مدل DC-022K نسبت به سایر جک‌های پنلی، طراحی پرسی یا اصطلاحا خاردار آن است. در مدل‌های معمولی شما باید پس از قرار دادن سوکت در سوراخ پنل، یک مهره را از پشت محکم کنید؛ اما در این مدل نیازی به هیچ‌گونه مهره یا ابزار خاصی نیست. تنها کافیست جک را درون سوراخ تعبیه شده روی بدنه پلاستیکی یا فلزی فشار دهید تا خارهای جانبی آن باز شده و قطعه را کاملا محکم در جای خود قفل کنند. این ویژگی باعث می‌شود سرعت مونتاژ در خطوط تولید انبوه به شکل چشمگیری افزایش یابد و در زمان و هزینه‌ها صرفه‌جویی شود.

همچنین این جک دارای 3 پایه (پین) فلزی است. دو پایه برای اتصال قطب مثبت و منفی در نظر گرفته شده و پایه سوم به عنوان سوئیچ قطع‌کن عمل می‌کند؛ به این معنا که اگر دستگاه شما همزمان با باتری و آداپتور کار می‌کند، با وارد کردن فیش آداپتور، اتصال باتری به صورت خودکار قطع می‌شود تا آسیبی به مدار یا باتری نرسد.

———————————–

مشخصات فنی جک آداپتور مادگی پنلی پرسی DC-022k

• مدل: DC-022K
• نوع کانکتور: مادگی تغذیه مستقیم
• نوع نصب: رو پنلی / پرسی (خاردار بدون نیاز به مهره)
• ابعاد استاندارد کانکتور: 5.5 در 2.1 میلیمتر
• تعداد پایه: 3 پین (دارای پایه سوئیچ باتری)
• جنس بدنه: پلاستیک فشرده عایق و مقاوم در برابر حرارت لحیم‌کاری
• جنس پین‌ها: فلز با رسانایی بالا جهت لحیم‌کاری آسان سیم‌ها

———————————–

ویژگی‌های کلیدی جک آداپتور مادگی پنلی پرسی DC-022k

• نصب فوق‌العاده سریع و آسان تنها با فشردن قطعه درون پنل
• دارای گیره‌های جانبی (خار) برای تثبیت بسیار محکم روی دیواره باکس‌ها
• مجهز به 3 پایه فلزی ضخیم برای لحیم‌کاری ایمن و جلوگیری از قطعی
• کیفیت ساخت بالا و اتصال کیپ فیش نری که مانع از ایجاد نویز و جرقه می‌شود
• ایده‌آل برای تولیدکنندگان به دلیل حذف پروسه زمان‌بر بستن مهره

———————————–

کاربردهای جک آداپتور مادگی پنلی پرسی DC-022k

• ایجاد درگاه ورودی برق 12 ولت، 9 ولت یا 5 ولت برای پروژه‌های الکترونیکی
• استفاده گسترده در خطوط تولید اسپیکرها، مودم‌ها، گیرنده‌های دیجیتال و تجهیزات شبکه
• مناسب برای ساخت، تعمیر و ارتقای انواع اسباب‌بازی‌ها و لوازم خانگی کوچک
• کاربردی برای مونتاژکاران بردهای آردوینو و دستگاه‌های اندازه‌گیری
