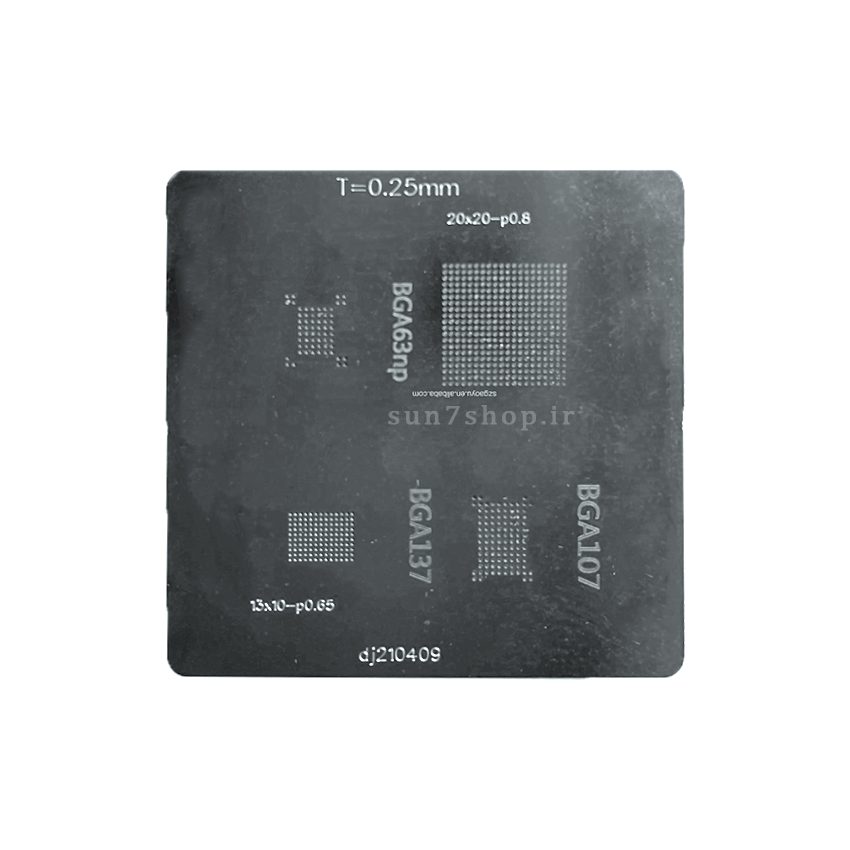

شابلون همه کاره استیل کارتخوان و پوز

شابلون تعمیرات یونیورسال (Universal) مخصوص ریبال و پایه‌سازی آی‌سی کارتخوان و پوز

تعمیرات کارتخوان را به سطح بالاتری ببرید! با شابلون همه کاره یونیورسال، دیگر نیازی به ده‌ها شابلون مختلف ندارید. این ابزار دقیق و حرفه‌ای، تمام آی‌سی‌های رایج دستگاه‌های پوز و کارتخوان، از جمله مدل‌های NewPos، NexGo، Pax و Verifone را پوشش می‌دهد و فرآیند ریبال (Reballing) و پایه‌سازی را برای شما سریع‌تر، آسان‌تر و دقیق‌تر از همیشه می‌کند. با یک بار سرمایه‌گذاری، میز کار خود را خلوت کرده و بهره‌وری خود را به حداکثر برسانید.

ویژگی‌های کلیدی و برجسته شابلون همه کاره استیل کارتخوان و پوز

• جامع و همه کاره: پشتیبانی از طیف گسترده‌ای از آی‌سی‌های CPU، Baseband، و آی‌سی‌های تغذیه در مدل‌های مختلف کارتخوان.
• سازگاری گسترده با مدل‌های محبوب: طراحی شده برای شابلون زدن آی‌سی و CPU در انواع دستگاه‌های کارتخوان از جمله:
• NewPos: 7210, 8210
• NexGo: G2, G3
• Newland: ME31
• Pax: D180, D210, S58, S80, S90, S910
• VeriFone: VX675
• کیفیت ساخت بی‌نظیر: تولید شده از فولاد ضد زنگ با ضخامت و مقاومت بالا در برابر حرارت و تغییر شکل، تضمین‌کننده طول عمر بالا.
• دقت مهندسی شده: طراحی دقیق سوراخ‌ها مطابق با الگوی پایه‌های آی‌سی، برای ایجاد توپ‌های قلع (Solder Balls) یکنواخت و بدون خطا.
• افزایش چشمگیر سرعت: کاهش زمان جستجو برای شابلون مناسب و تسریع فرآیند تعمیرات برد.
• طراحی بهینه: دارای حفره‌ها و طراحی مشبک در قسمت‌های خالی برای پخش بهتر حرارت و جلوگیری از باد کردن شابلون حین کار با هیتر.
• ابزار ضروری تعمیرکاران: یک آیتم حیاتی برای هر تعمیرکار حرفه‌ای دستگاه‌های پوز و کارتخوان جهت انجام تعمیرات سطح چیپ (Chip Level).

معرفی محصول: انقلابی در تعمیرات بُرد کارتخوان

در دنیای تعمیرات تخصصی الکترونیک، زمان و دقت دو فاکتور کلیدی موفقیت هستند. شابلون همه کاره یونیورسال مخصوص دستگاه‌های کارتخوان و پوز، ابزاری است که با درک عمیق نیازهای تعمیرکاران طراحی شده است. تعمیر آی‌سی‌های BGA (Ball Grid Array) که قلب تپنده این دستگاه‌ها هستند، نیازمند فرآیندی حساس به نام ریبالینگ (Reballing) است. این شابلون با تجمیع الگوهای پایه‌سازی ده‌ها آی‌سی مختلف در یک صفحه، شما را از نگهداری و خرید تعداد زیادی شابلون مجزا بی‌نیاز می‌سازد.

چرا این شابلون برای شما ضروری است؟

1. صرفه‌جویی در هزینه و فضا: به جای خرید جداگانه شابلون برای هر مدل دستگاه (مانند Pax S90, S910, Verifone VX675, NewPos 7210, NexGo G3 و…), با یک شابلون جامع، تمام نیازهای خود را پوشش دهید. این کار نه تنها هزینه اولیه شما را کاهش می‌دهد، بلکه میز کار شما را منظم و خلوت نگه می‌دارد.

2. دقت و کیفیت در تعمیر: پایه‌سازی مجدد یک آی‌سی، حساس‌ترین بخش تعمیر بُرد است. هرگونه خطا در این مرحله می‌تواند منجر به آسیب دائمی به آی‌سی یا بُرد شود. شابلون ما با برش‌های لیزری دقیق و جنس فولادی مقاوم، تضمین می‌کند که هر توپ قلع دقیقاً در جای خود و با اندازه‌ای یکسان قرار گیرد. این دقت بالا، ریسک اتصال کوتاه بین پایه‌ها یا عدم اتصال صحیح (Cold Solder) را به صفر نزدیک می‌کند.

3. مقاومت در برابر حرارت: فرآیند شابلون‌زنی مستلزم استفاده از هیتر و هوای گرم با دمای بالاست. شابلون‌های بی‌کیفیت در این دما به سرعت تغییر شکل داده (باد می‌کنند) و کارایی خود را از دست می‌دهند. جنس فولاد ضد زنگ و ضخیم این شابلون، مقاومت فوق‌العاده‌ای در برابر حرارت نشان داده و به شما اجازه می‌دهد تا با اطمینان کامل و به دفعات از آن استفاده کنید.

مشخصات فنی شابلون همه کاره استیل کارتخوان و پوز

• نام محصول: شابلون همه کاره Universal مخصوص آی‌سی کارتخوان و پوز
• جنس: فولاد ضد زنگ (Stainless Steel) با کیفیت بالا
• سازگاری با مدل‌های دستگاه:
• NewPos 7210, NewPos 8210
• NexGo G2, NexGo G3
• Newland ME31
• Pax D180, Pax D210, Pax S58, Pax S80, Pax S90, Pax S910
• VeriFone VX675
• نوع طراحی: مستقیم (بدون نیاز به فیکسچر)
• ویژگی خاص: طراحی مشبک جهت تقسیم حرارت و جلوگیری از تاب برداشتن
• کاربرد: ریبالینگ (Reballing)، ریبال (Reball)، پایه‌سازی مجدد آی‌سی‌های BGA
• مخاطب: تعمیرکاران موبایل و الکترونیک، متخصصان تعمیر دستگاه‌های پوز و کارتخوان

نحوه استفاده شابلون همه کاره استیل کارتخوان و پوز

1. آماده‌سازی آی‌سی: ابتدا سطح آی‌سی را با استفاده از قلع‌کش و حلال مناسب (مانند تینر یا الکل ایزوپروپیل) کاملاً تمیز کنید تا هیچ اثری از قلع یا فلاکس قدیمی باقی نماند.
2. تطبیق شابلون: شابلون را روی آی‌سی قرار داده و الگوی مناسب را با پایه‌های آی‌سی دقیقاً منطبق کنید. می‌توانید از لوپ یا میکروسکوپ برای اطمینان از هم‌ترازی کامل استفاده کنید.
3. اعمال خمیر قلع: مقدار مناسبی از خمیر قلع را با کاردک مخصوص روی شابلون بکشید تا تمام سوراخ‌ها به طور یکنواخت پر شوند.
4. حرارت‌دهی: با استفاده از هیتر (دستگاه هوای گرم) و تنظیم دما و جریان هوای مناسب، به صورت یکنواخت روی سطح شابلون حرارت دهید تا توپ‌های قلع تشکیل شوند.
5. جداسازی و تمیزکاری: پس از سرد شدن، شابلون را با دقت از روی آی‌سی جدا کنید. در صورت نیاز، مقدار کمی فلاکس روی پایه‌های جدید اعمال کرده و یک هیتر ملایم مجدد بگیرید تا پایه‌ها کاملاً یکدست شوند. آی‌سی شما اکنون آماده نصب مجدد روی برد است.

دیگر زمان و پول خود را برای شابلون‌های متعدد هدر ندهید! همین حالا شابلون همه کاره کارتخوان را به سبد خرید خود اضافه کرده و با ابزاری حرفه‌ای، کیفیت و سرعت تعمیرات خود را تضمین کنید. موجودی محدود است، فرصت را از دست ندهید!
