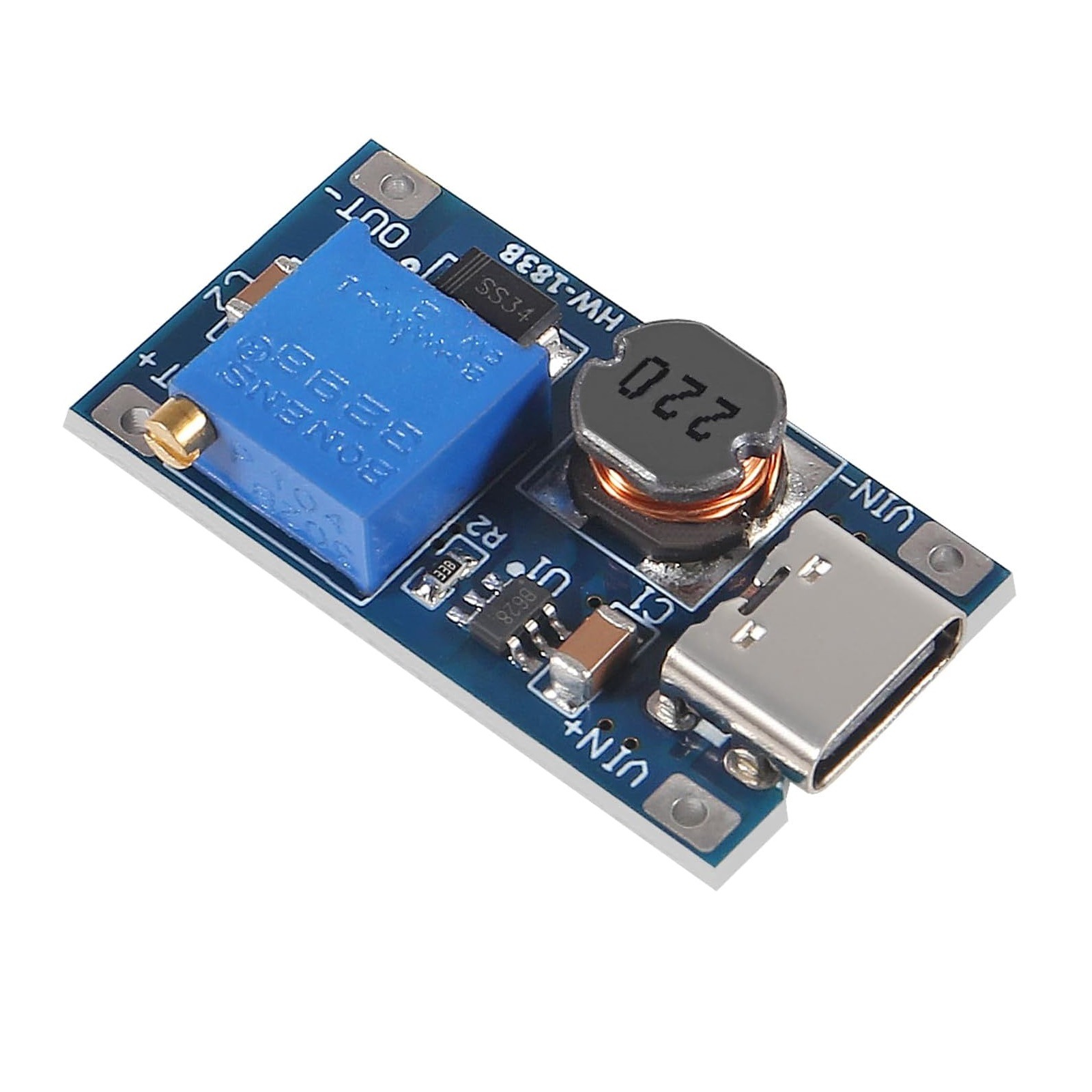

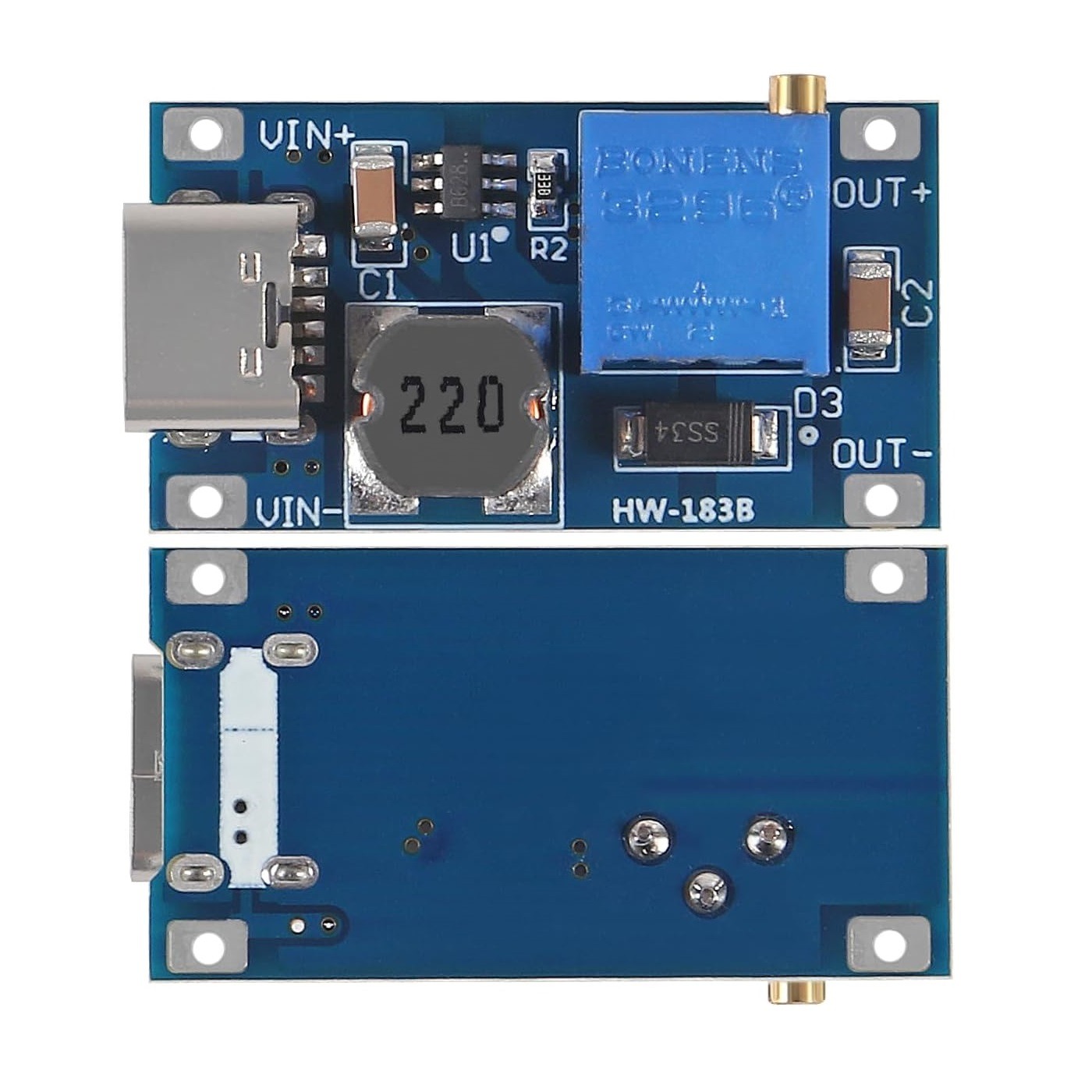

ماژول افزاینده MT3608 با سوکت TYPE-C

ماژول افزاینده MT3608 با سوکت TYPE-C

فروشگاه الکترونیک سان سِوِن نسل جدید و بهبودیافته ماژول محبوب MT3608 را معرفی می‌کند. این مبدل افزاینده ولتاژ DC-DC که اکنون مجهز به پورت ورودی Type-C است، کارایی و انعطاف‌پذیری پروژه‌های شما را به طور چشمگیری افزایش می‌دهد. این ماژول کوچک، قدرتمند و فوق‌العاده کارآمد، راهکار نهایی برای تأمین ولتاژهای مختلف از منابع تغذیه پایین مانند باتری‌های لیتیومی است.

ماژول بوست MT3608 Type-C: راه‌حل جامع برای افزایش ولتاژ باتری در پروژه‌های آردوینو و رزبری پای

دیگر نگران کمبود ولتاژ در پروژه‌های الکترونیکی خود نباشید! فروشگاه الکترونیک سان سِوِن با ارائه ماژول افزاینده ولتاژ MT3608 با پورت Type-C، انقلابی در تأمین انرژی پروژه‌های قابل حمل ایجاد کرده است. این مبدل فوق‌العاده کوچک و کارآمد، می‌تواند هر منبع تغذیه DC بین ۲ تا ۲۴ ولت را گرفته و آن را به ولتاژ دلخواه شما بین ۵، ۹، ۱۲، یا حتی ۲۸ ولت تبدیل کند.

چرا این ماژول بسیار کاربردی و انتخاب اصلی شماست؟

• ورودی Type-C، مزیت رقابتی: با داشتن پورت USB Type-C، می‌توانید به راحتی و بدون نیاز به لحیم‌کاری یا ترمینال‌های پیچیده، ماژول را با کابل‌های استاندارد موبایل یا شارژرهای ۵ ولتی (با در نظر گرفتن محدودیت‌های جریان) تغذیه کنید. این ویژگی، آن را به بهترین مبدل افزاینده Type-C برای آزمایش‌های سریع تبدیل کرده است.
• بازدهی بی‌نظیر (تا ۹۳%): تراشه MT3608 یک مبدل همزمان است که اتلاف انرژی را به حداقل می‌رساند و باعث می‌شود عمر باتری شما در پروژه‌هایی مانند پاور بانک‌های DIY یا تجهیزات پرتابل به حداکثر برسد.
• انعطاف‌پذیری فوق‌العاده: از یک باتری ۱.۵ ولتی برای روشن کردن یک مدار ۵ ولتی، یا از یک باتری لیتیومی ۳.۷ ولتی برای تأمین یک موتور ۱۲ ولتی استفاده کنید. دامنه ورودی/خروجی گسترده، این ماژول را به ابزاری ضروری در کیت هر مهندس تبدیل کرده است.

خرید مبدل بوست MT3608، ماژول افزاینده ولتاژ Type-C، پاور ماژول ۲V به ۲۸V، بهترین مبدل DC به DC آردوینو، قیمت رگولاتور افزاینده ولتاژ.

به عنوان سایت مرجع برای خرید این محصول، ما در فروشگاه الکترونیک سان سِوِن تضمین می‌کنیم که این ماژول با بالاترین استانداردها تولید شده و برای تمامی پروژه‌های حرفه‌ای و آموزشی شما مناسب است. همین حالا این قطعه کلیدی را سفارش دهید و قدرت نامحدود را به پروژه‌های خود بیاورید!

کاربردهای رایج (Common Applications)

• پروژه‌های آردوینو/رزبری پای قابل حمل: تأمین ولتاژ مورد نیاز (معمولاً ۵V یا ۳.۳V) از باتری‌های لیتیومی ۳.۷V.
• پاوربانک‌های DIY: استفاده از باتری‌های کم‌ولتاژ برای شارژ دستگاه‌های دیگر یا تأمین ولتاژهای سفارشی.
• تغذیه نمایشگرها و سنسورها: تأمین ولتاژهای بالاتر (مثل ۱۲V یا ۲۴V) برای ماژول‌ها و نمایشگرهای خاص در رباتیک.
• منابع تغذیه قابل تنظیم (Adjustable Power Supply): ساخت منابع تغذیه کوچک و متغیر با استفاده از پتانسیومتر تعبیه شده.
• سیستم‌های انرژی خورشیدی کم‌ولتاژ: افزایش ولتاژ خروجی پنل‌های کوچک برای شارژ کارآمدتر باتری‌ها.

نحوه کار با ماژول (Usage Guide)

استفاده از این ماژول بسیار ساده است، اما به دلیل حساسیت به تنظیم ولتاژ اولیه، نیاز به دقت دارد:

1. اتصال ورودی:

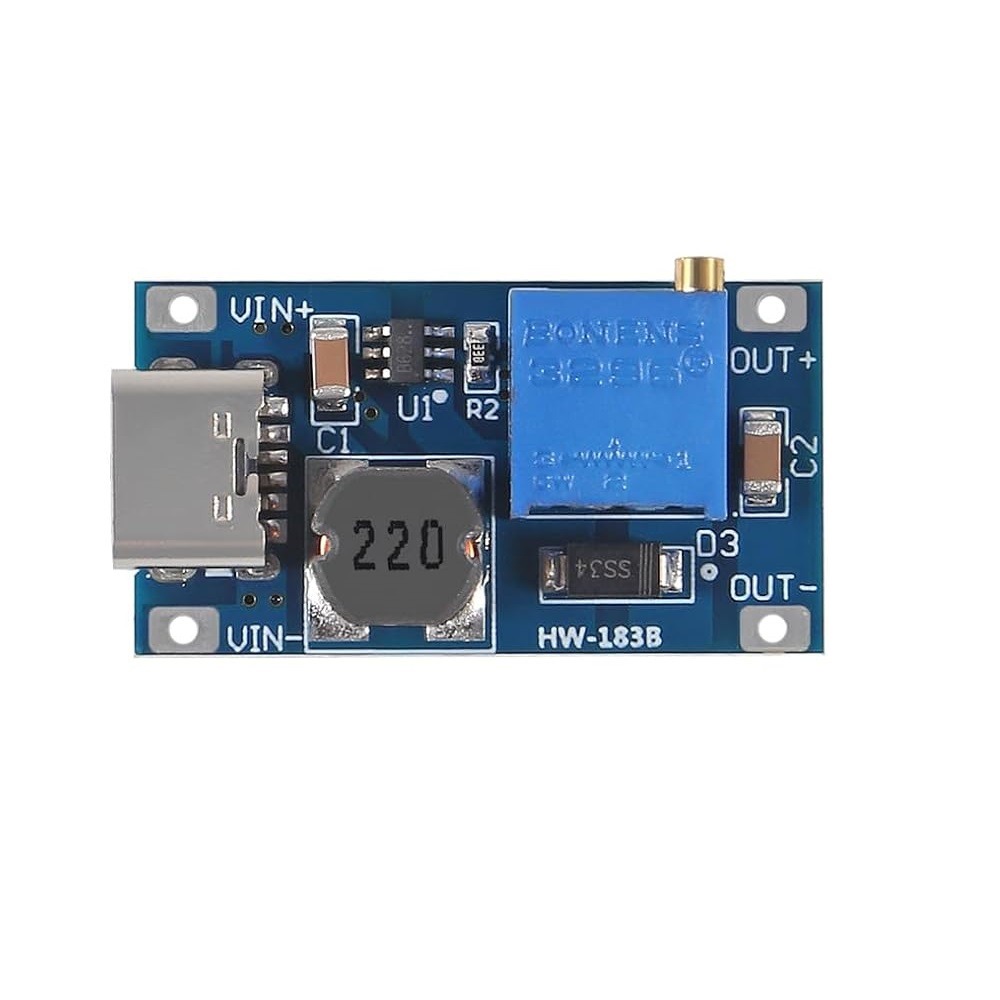

   • از طریق پورت Type-C یا پدهای IN+ و IN-، منبع تغذیه DC خود (مثلاً باتری ۳.۷V) را وصل کنید.
2. تنظیم ولتاژ خروجی (مهمترین گام):
   • قبل از اتصال بار (Load)، یک مولتی‌متر را به پدهای OUT+ و OUT- وصل کنید.

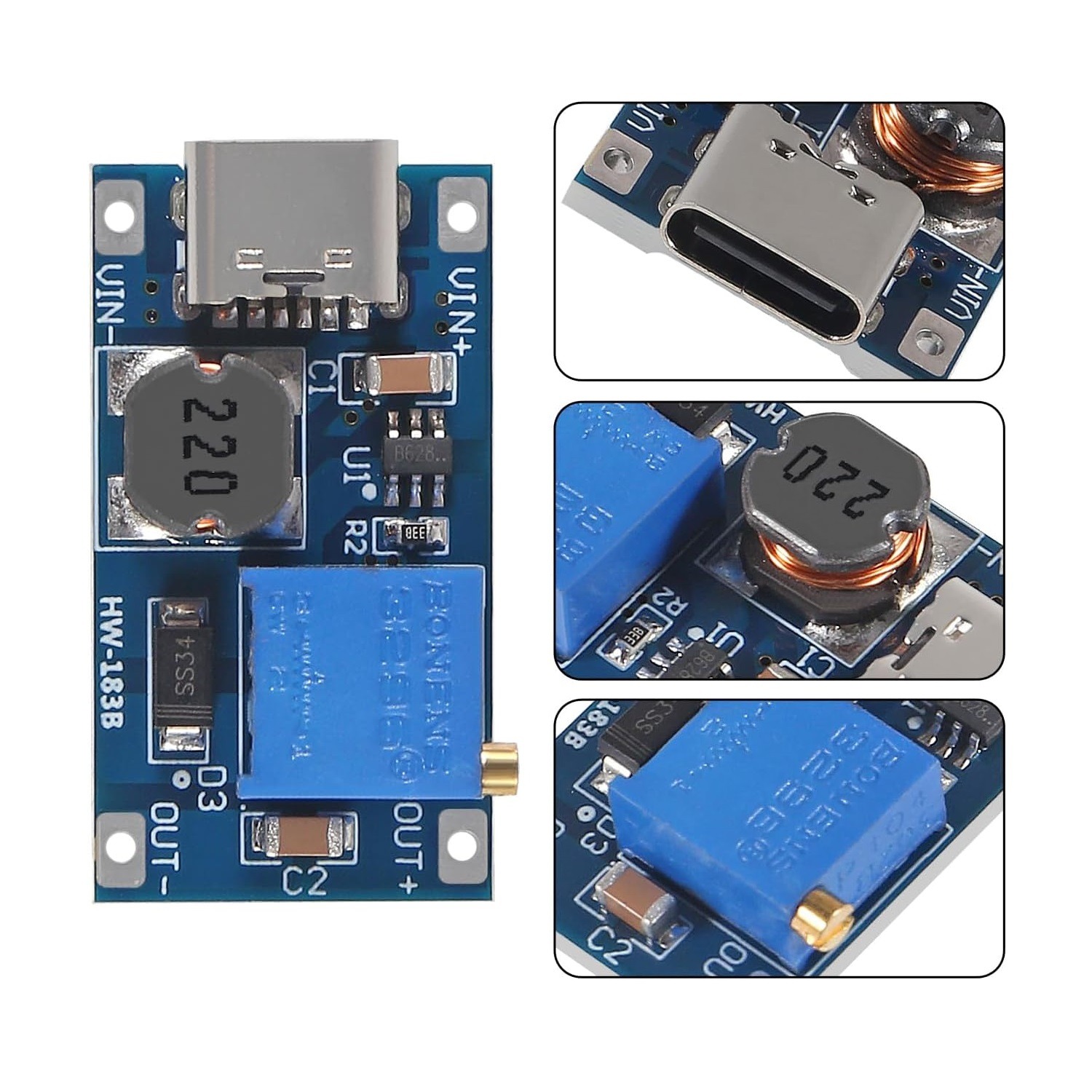

   • مولتی‌ترن (پیچ کوچک طلایی یا آبی روی ماژول) را با استفاده از یک پیچ‌گوشتی کوچک به آرامی بچرخانید.
   • آنقدر بچرخانید تا ولتاژ خروجی به مقدار دلخواه شما (مثلاً ۱۲V) برسد. (ممکن است نیاز باشد مولتی‌ترن را تا ۲۰ دور کامل بچرخانید تا ولتاژ شروع به تغییر کند.)
3. اتصال بار (Load):
   • پس از تنظیم دقیق ولتاژ، دستگاه مصرف‌کننده (مثلاً آردوینو یا موتور) را به خروجی وصل کنید.

لینک دیتاشیت و منابع مرجع خارجی

برای اطلاعات فنی عمیق‌تر و جزئیات عملکرد تراشه، می‌توانید به دیتاشیت رسمی تراشه MT3608 که قلب این ماژول است مراجعه کنید.

• دیتاشیت تراشه MT3608 (صنعتی و مرجع):
  • MT3608 Datasheet – AEI Components / Monolithic Power Systems (MPS)
• منابع آموزشی و شماتیک مدار (Hackaday / SparkFun):
  • How to use MT3608 Boost Converter Module

پرسش و پاسخ‌های متداول مشتریان (FAQ)

1. آقا این Type-C فقط برای ۵ ولته؟ یا ولتاژ بالاتر هم قبول می‌کنه؟
   • پاسخ: سلام. نه، پورت Type-C اینجا فقط یک راه سریع و راحت برای وصل کردن ۵ ولت به ورودی ماژوله. خود ماژول از ۲ ولت تا ۲۴ ولت قبول می‌کنه. اگه Type-C رو وصل کنی، ورودی ۵ ولته و خروجی رو می‌تونی تا ۲۸ ولت تنظیم کنی.
2. وقتی می‌خوام ولتاژ رو تنظیم کنم، پیچش خیلی سفته، داره خراب میشه؟
   • پاسخ: نه دوست عزیز، نگران نباشید. اون پیچ، مولتی‌ترن هست. باید با دقت و آروم بچرخونیش. چون دقتش بالاست، ممکنه اولش سفت باشه. ممکنه نیاز باشه برای شروع ۱۰-۱۵ دور کامل بچرخونی تا ولتاژ تازه شروع به بالا رفتن کنه.
3. اگه ورودی رو ۳.۷ ولت بدم و خروجی رو بذارم ۱۲ ولت، می‌تونم ۲ آمپر کامل ازش بکشم؟
   • پاسخ: ببین، جریان خروجی همیشه کمتر از ورودی هست چون ولتاژ رو زیاد می‌کنی. برای خروجی ۱۲ ولت ۲ آمپر، باید از ورودی ۳.۷ ولت جریان خیلی بالایی (حدود ۷-۸ آمپر) بکشی که ماژول داغ می‌کنه. برای ۲ آمپر خروجی، بهتره ولتاژ ورودی‌ات بیشتر باشه (مثلاً ۶ یا ۹ ولت) یا جریان خروجی رو نهایتاً روی ۱ تا ۱.۵ آمپر تنظیم کنی تا ماژول سالم بمونه.
4. این ماژول گرم نمیشه؟ می‌خوام توی یک باکس کوچیک بذارم.
   • پاسخ: اگه جریان ورودی/خروجی رو زیاد از حد بالا ببری (نزدیک ۲ آمپر واقعی) یا تفاوت ولتاژ ورودی و خروجی خیلی زیاد باشه (مثلاً 3V به 28V)، حتماً داغ می‌کنه. سعی کن همیشه جریان رو یک آمپر کمتر از ماکزیمم استفاده کنی و جریان‌دهی ورودی‌ات قوی باشه تا ماژول عمر بیشتری داشته باشه.
5. آیا از باتری موبایل می‌تونم به عنوان ورودی استفاده کنم؟
   • پاسخ: بله، باتری موبایل (لیتیوم یون ۳.۷ ولت) عالیه، به شرطی که یک ماژول محافظ (BMS) هم سر راهش بذاری که باتری زیر ۳ ولت نیاد و خراب نشه.
6. اگه سیم‌های خروجی رو اشتباه وصل کنم (مثبت و منفی برعکس)، دستگاه مصرف‌کننده‌ام می‌سوزه؟
   • پاسخ: بله! این ماژول‌ها معمولاً محافظت معکوس پلاریته خروجی ندارن. اگه خروجی رو اشتباه وصل کنی، به احتمال زیاد قطعه‌ات آسیب می‌بینه. همیشه با مولتی‌متر قطبیت رو چک کن.
7. می‌تونم خروجی رو ثابت روی ۵ ولت بذارم و همیشه ازش استفاده کنم؟
   • پاسخ: بله. بعد از تنظیم ولتاژ روی ۵ ولت، ماژول ولتاژ رو ثابت نگه می‌داره. برای مطمئن شدن، می‌تونی روی مولتی‌ترن یک قطره لاک ناخن یا چسب بگیری که تصادفی نچرخه.
8. MT3608 اصله؟ بعضی جاها فیک دارن که سریع می‌سوزه.
   • پاسخ: ما در فروشگاه الکترونیک سان سِوِن روی کیفیت حساسیم. این ماژول‌ها از تولیدکنندگان معتبر تامین میشن و در مقایسه با نسخه‌های ارزان‌قیمت، پایداری بهتری دارن. اما همیشه باید مراقب باشی که جریان بیش از حد نکشی تا تراشه نسوزه.
9. پورت Type-C برای Quick Charge یا Power Delivery هم کار می‌کنه؟
   • پاسخ: خیر. پورت Type-C روی این ماژول فقط برای سادگی اتصاله و هیچ منطق QC یا PD نداره. فقط به عنوان یک اتصال ساده برای ورود ۵ ولت عمل می‌کنه.
10. اگه بخوام ولتاژ رو کم کنم (مثلاً ۱۲ به ۵)، این ماژول بدرد می‌خوره؟
    • پاسخ: نه. این ماژول فقط افزاینده (Boost) هست. برای کم کردن ولتاژ باید ماژول کاهنده (Buck) مثل LM2596 یا XL4015 رو تهیه کنی که هر دو مدل در سایت موجود است.
