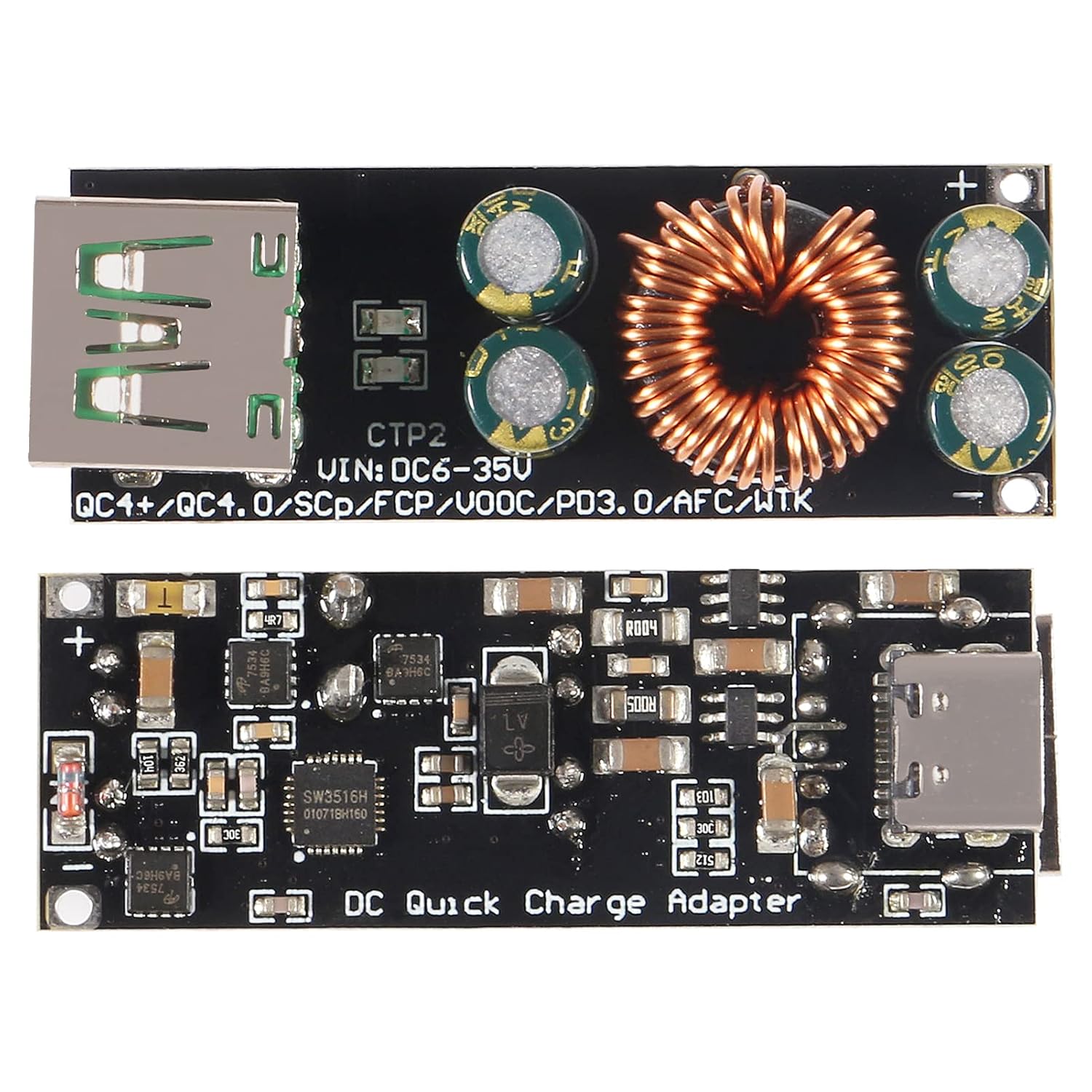

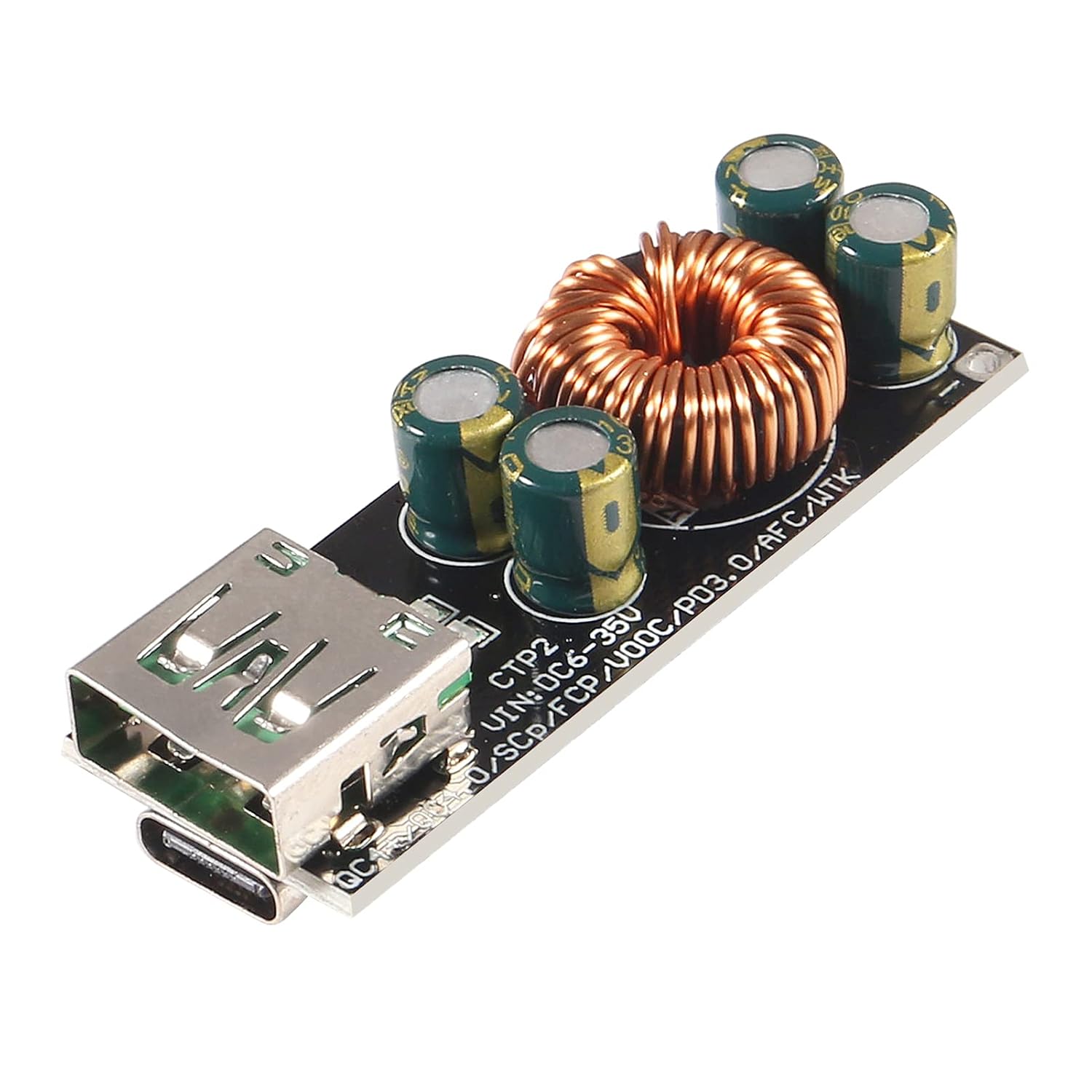

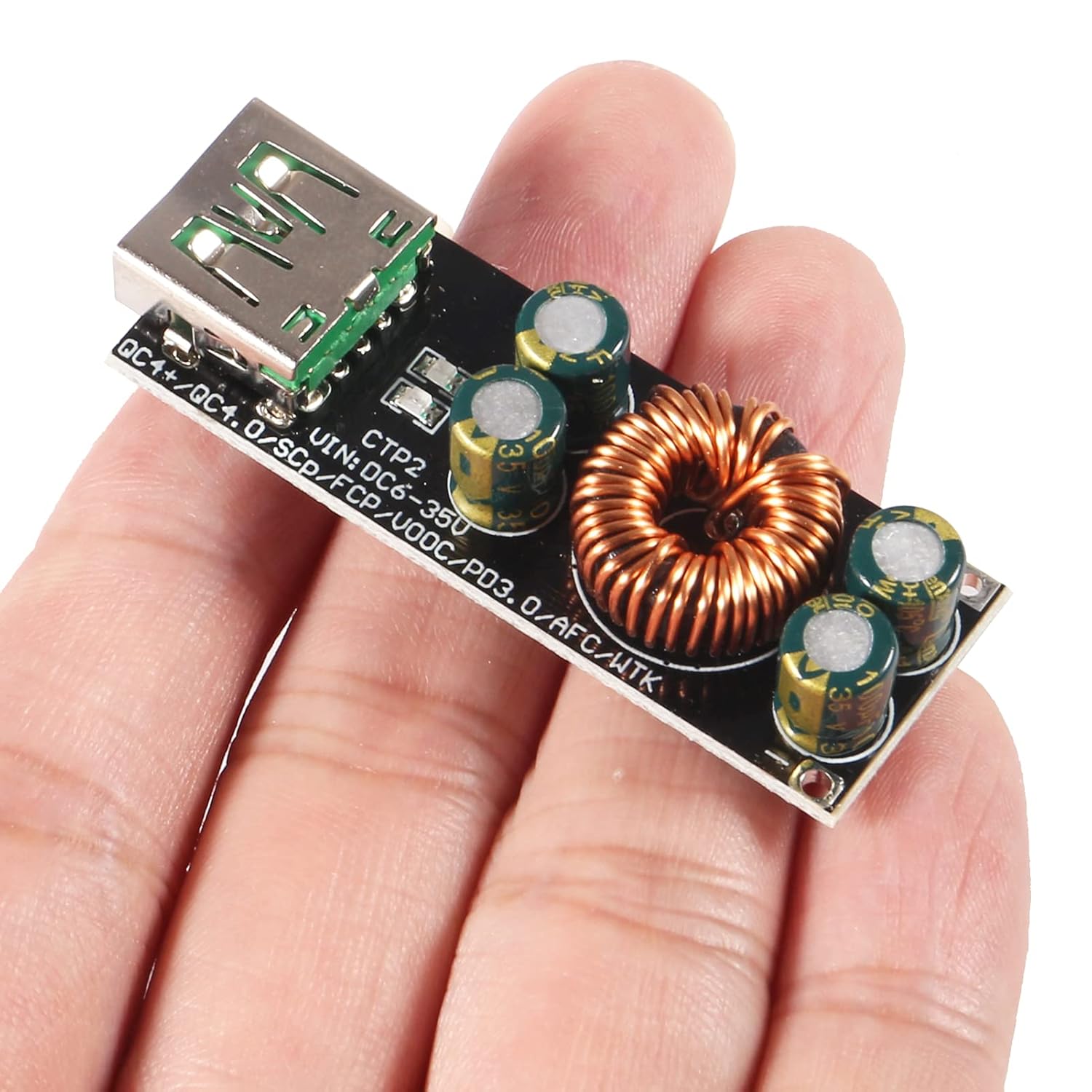

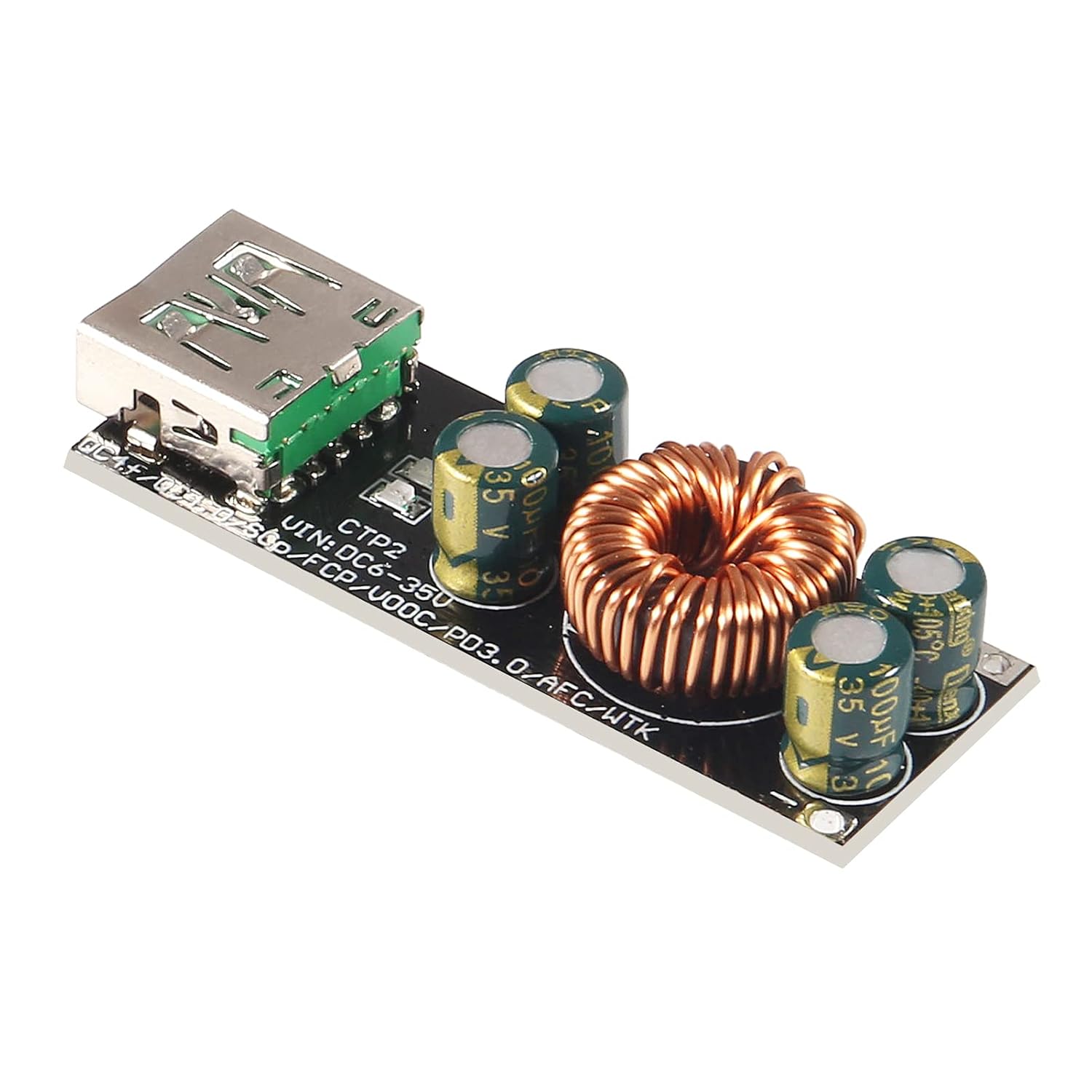

ماژول فست شارژ QC4.0 / QC3.0 با خروجی USB و Type-C

ماژول فست شارژ QC4.0 / QC3.0 با خروجی USB و Type-C

ماژول Buck-Boost افزاینده/کاهنده 6-35V با توان 60 وات – مبتنی بر آی‌سی SW3516

اگر به دنبال ماژول شارژ سریع QC4.0 و USB-C PD 60W برای ساخت شارژر فست، پاوربانک حرفه‌ای، منبع تغذیه خودرو یا پروژه‌های الکترونیکی هستید، این ماژول Step Down / Buck-Boost با آی‌سی SW3516 یکی از کامل‌ترین و پرفروش‌ترین گزینه‌های بازار است.

پشتیبانی از تمامی پروتکل‌های مطرح دنیا شامل USB PD 3.0 (PPS)، QC4+، QC4.0، QC3.0، QC2.0، Apple 2.4A، Samsung AFC، Huawei SCP/FCP و MTK PE2.0 باعث شده این ماژول به یک انتخاب حرفه‌ای برای تولیدکنندگان و تعمیرکاران تبدیل شود.

این محصول با ضمانت سلامت و پشتیبانی فنی در فروشگاه الکترونیک سان سِوِن عرضه می‌شود.

مشخصات فنی ماژول شارژ سریع QC4

• مدل چیپست: SW3516
• نوع مبدل: Buck-Boost (کاهنده و افزاینده ولتاژ)
• ولتاژ ورودی: 6 تا 35 ولت DC
• توان خروجی: تا 60 وات
• خروجی‌ها:
  • 1× USB-A
  • 1× USB Type-C
• پروتکل‌های پشتیبانی شده:
  • USB PD 3.0 (PPS)
  • QC4+ / QC4.0 / QC3.0 / QC2.0
  • Apple 2.4A
  • Samsung AFC
  • Huawei SCP / FCP
  • MTK PE2.0
• حداکثر خروجی Type-C PD: 20V 3A
• ابعاد: 50×17×12 میلی‌متر
• نشانگر LED:
  • LED آبی: روشن بودن ماژول
  • LED قرمز: فعال بودن حالت فست شارژ
• شرط عملکرد: ولتاژ ورودی باید حداقل 1 ولت بالاتر از خروجی تنظیم‌شده باشد
• عملکرد همزمان دو پورت: در صورت استفاده همزمان، هر دو خروجی روی 5V قرار می‌گیرند

ویژگی‌های کلیدی

✅ پشتیبانی کامل از Fast Charge واقعی
✅ مناسب ساخت شارژر 60 وات USB-C PD
✅ قابل استفاده در خودرو، پنل خورشیدی، باتری 12V و 24V
✅ سازگار با آیفون، سامسونگ، هواوی، شیائومی، لپ‌تاپ Type-C
✅ راندمان بالا و طراحی فشرده
✅ قابلیت استفاده در پروژه‌های DIY و صنعتی
✅ تشخیص هوشمند پروتکل شارژ

کاربردهای رایج ماژول QC4 Fast Charge

• ساخت شارژر دیواری 60W
• ساخت شارژر فندکی خودرو PD
• ارتقای پاوربانک به PD و QC4
• منبع تغذیه قابل تنظیم با خروجی Type-C
• پروژه‌های الکترونیک صنعتی
• سیستم‌های خورشیدی کوچک
• تجهیزات تست موبایل و لپ‌تاپ

خرید ماژول QC4 | ماژول شارژ سریع Type-C | ماژول PD 60W | برد فست شارژ QC4.0 | QC4 buck boost module | USB-C PD module 60W | ماژول شارژ سریع 6-35V

نحوه کار با ماژول

1. ورودی 6 تا 35 ولت DC را به ترمینال ورودی متصل کنید.
2. اطمینان حاصل کنید ولتاژ ورودی حداقل 1 ولت بیشتر از خروجی مورد نیاز باشد.
3. دستگاه را با کابل استاندارد (ترجیحاً اورجینال) به خروجی USB یا Type-C وصل کنید.
4. در صورت فعال شدن فست شارژ، LED قرمز روشن می‌شود.
5. برای اندازه‌گیری دقیق جریان، از USB متر با مقاومت داخلی پایین استفاده شود.

⚠ در صورت استفاده همزمان از USB و Type-C، هر دو پورت روی 5V خروجی می‌دهند.
⚠ برای دستیابی به PD واقعی، از کابل C-to-C با کیفیت استفاده شود.

 اگر قصد دارید یک شارژر سریع حرفه‌ای 60 وات USB-C PD بسازید یا پاوربانک خود را به سطح جدیدی ارتقا دهید، این ماژول QC4.0 با آی‌سی SW3516 بهترین انتخاب برای شماست.

طراحی هوشمند Buck-Boost باعث می‌شود حتی اگر ورودی شما 12 ولت، 24 ولت یا هر مقدار بین 6 تا 35 ولت باشد، خروجی پایدار و استاندارد Fast Charge دریافت کنید. این یعنی آزادی کامل در طراحی منبع تغذیه.

پشتیبانی همزمان از PD3.0، QC4+، QC3.0، Apple Fast Charge، Samsung AFC و Huawei SCP باعث شده این ماژول تقریباً با تمام گوشی‌های هوشمند و لپ‌تاپ‌های Type-C سازگار باشد.

ابعاد کوچک (50×17×12mm) آن را برای استفاده در فضاهای محدود ایده‌آل کرده است. این ماژول گزینه‌ای عالی برای تولیدکنندگان، تعمیرکاران موبایل، مهندسین الکترونیک و علاقه‌مندان DIY محسوب می‌شود.

پرسش و پاسخ مشتریان

1. واقعاً فست شارژ رو فعال می‌کنه؟
   بله، وقتی گوشی سازگار باشه LED قرمز روشن میشه و فست فعال میشه.
2. برای لپ‌تاپ Type-C جواب میده؟
   تا 20 ولت 3 آمپر خروجی میده و برای خیلی از لپ‌تاپ‌ها مناسبه.
3. با برق ماشین 12 ولت کار می‌کنه؟
   بله، مستقیم به باتری خودرو وصل میشه.
4. داغ نمی‌کنه؟
   در توان بالا کمی گرم میشه ولی طبیعی هست.
5. همزمان دو تا گوشی بزنیم چی میشه؟
   هر دو خروجی روی 5 ولت میره.
6. برای پاوربانک خوبه؟
   بله، برای ارتقا پاوربانک به PD خیلی مناسبه.
7. کیفیت ساختش چطوره؟
   برد تمیز و قطعاتش قابل قبوله.
8. کابل مهمه؟
   بله، حتماً کابل با کیفیت استفاده بشه تا جریان کامل بده.
9. حداکثر چند وات میده؟
   تا حدود 60 وات پشتیبانی می‌کنه.

اگر به دنبال خرید ماژول QC4.0 PD 60W با بهترین قیمت و کیفیت تضمینی هستید، همین حالا از فروشگاه الکترونیک سان سِوِن سفارش دهید و یک شارژر حرفه‌ای بسازید.
