دستگاه لحیم کاری حرفه ای گرداک GORDAK پدالی 375B

ایستگاه لحیم کاری حرفه ای GORDAK 375B با سیستم قلع کش اتوماتیک پدالی | افزایش سرعت و دقت در مونتاژ

توضیحات کوتاه دستگاه لحیم کاری حرفه ای گرداک GORDAK پدالی 375B

انقلابی در مونتاژ و تعمیرات! با ایستگاه لحیم‌کاری GORDAK 375B، دیگر نیازی به نگه داشتن سیم قلع با دست ندارید. با کنترل پدالی، قلع را به صورت اتوماتیک و دقیق به نوک هویه برسانید و با دو دست آزاد، تمرکز خود را فقط روی قطعه کار بگذارید. سرعت، دقت و تمیزی کار خود را متحول کنید.

ویژگی‌های کلیدی و برجسته دستگاه لحیم کاری حرفه ای گرداک GORDAK پدالی 375B

• سیستم تغذیه قلع با پدال (Hands-Free): با استفاده از پدال پایی، سیم قلع به صورت خودکار به نوک هویه هدایت می‌شود. این ویژگی هر دو دست شما را برای نگه داشتن برد و قطعات آزاد می‌گذارد و دقت و سرعت کار را به شدت افزایش می‌دهد.
• مکانیزم پیشرفته قلع‌رسان اتوماتیک: قابلیت تنظیم دقیق مقدار، سرعت و بازه زمانی خروج سیم قلع، به شما امکان می‌دهد برای هر نوع پایه‌ای، لحیم‌کاری یکنواخت و استانداردی داشته باشید.
• توان 65 وات و کنترل دقیق دما: با محدوده دمایی وسیع از 200 تا 480 درجه سانتی‌گراد و المنت قدرتمند، دستگاه به سرعت به دمای مطلوب می‌رسد و آن را ثابت نگه می‌دارد، که برای کارهای مداوم و حساس ایده‌آل است.
• طراحی ESD-Safe و مناسب برای کار مداوم: این ایستگاه با مشخصات اتصال به زمین (Grounding) حرفه‌ای، از قطعات الکترونیکی حساس در برابر الکتریسیته ساکن محافظت می‌کند و برای استفاده طولانی مدت در خطوط مونتاژ و تعمیرگاه‌های تخصصی طراحی شده است.
• قلم هویه ارگونومیک و استاندارد: دسته هویه با طراحی خوش‌دست و سبک، از خستگی کاربر جلوگیری می‌کند. همچنین نوک و المنت آن به راحتی قابل تعویض هستند.
• کاربری متنوع و حرفه‌ای: مناسب برای خطوط مونتاژ، تعمیرات تخصصی موبایل و لپ‌تاپ، لحیم‌کاری کانکتورها، مونتاژ بردهای SMD و DIP و هر کاری که نیاز به سرعت و تکرارپذیری بالا دارد.

توضیحات کامل و جامع دستگاه لحیم کاری حرفه ای گرداک GORDAK پدالی 375B

مقدمه: لحیم‌کاری را دوباره تعریف کنید!

در فرآیندهای مونتاژ و تعمیرات الکترونیک، اغلب با چالش نگه داشتن همزمان برد، قطعه، هویه و سیم لحیم روبرو هستیم. ایستگاه لحیم کاری GORDAK 375B با ارائه یک راهکار هوشمندانه، این چالش را برای همیشه حل می‌کند. این دستگاه فقط یک هویه نیست؛ بلکه یک سیستم کامل لحیم‌کاری نیمه‌اتوماتیک است که بهره‌وری شما را به سطح صنعتی ارتقا می‌دهد.

چگونه کار می‌کند؟ جادوی پدال و اتوماسیون

قلب تپنده این دستگاه، مکانیزم قلع‌رسان اتوماتیک آن است. شما یکبار قرقره سیم قلع را در جایگاه مخصوص قرار می‌دهید و تنظیمات مربوط به مقدار و سرعت خروج قلع را انجام می‌دهید. از آن پس، کافیست با هر بار فشردن پدال پایی، مقدار تنظیم‌شده‌ای از سیم قلع به صورت دقیق به نوک داغ هویه هدایت شود. این فرآیند به شما اجازه می‌دهد:

1. تمرکز کامل بر قطعه کار: با یک دست برد و با دست دیگر هویه را نگه دارید. تمام تمرکز شما روی ایجاد یک اتصال بی‌نقص خواهد بود.
2. افزایش چشمگیر سرعت: حذف مرحله برداشتن و نزدیک کردن سیم قلع به صورت دستی، سرعت مونتاژ را به خصوص در کارهای تکراری چندین برابر می‌کند.
3. لحیم‌کاری یکنواخت و تمیز: با تنظیم دقیق مقدار قلع، تمام اتصالات شما به یک اندازه و استاندارد خواهند بود و از ایجاد توپ قلع یا اتصالات سرد جلوگیری می‌شود.

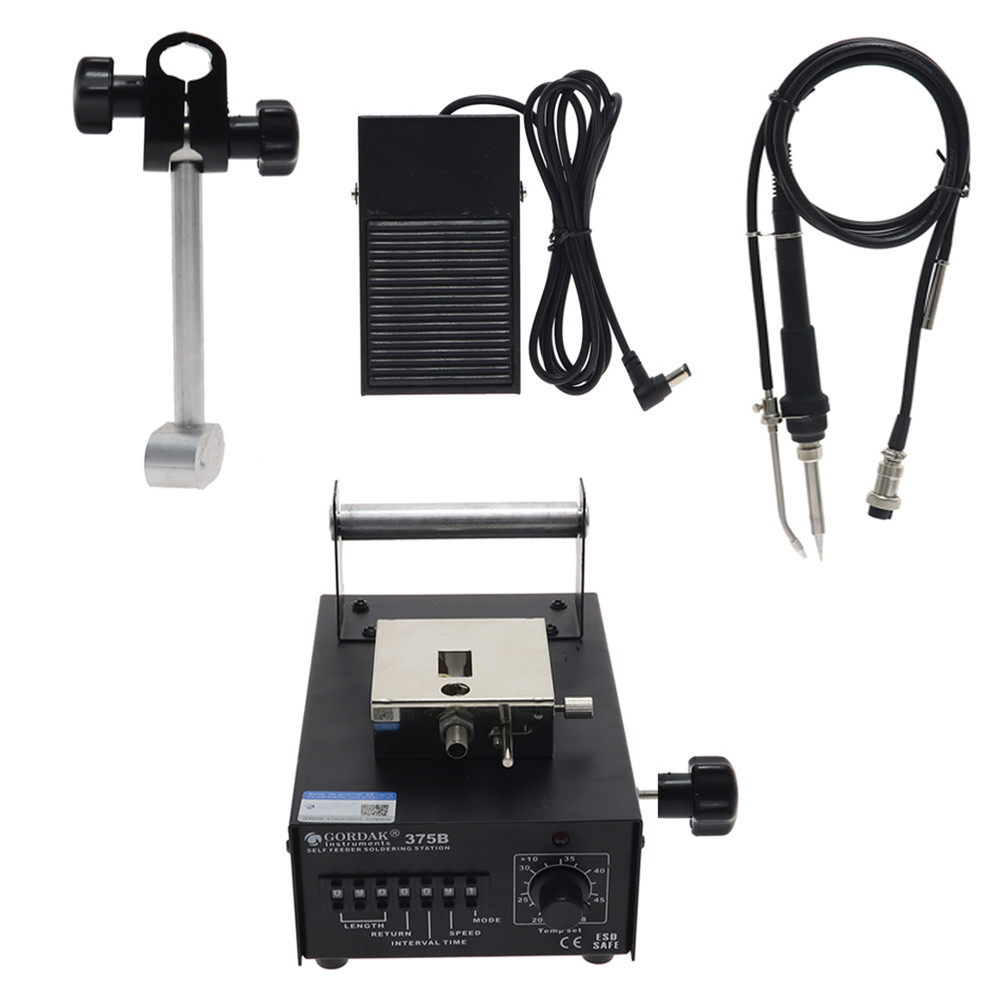

اقلام همراه محصول (محتویات جعبه)

• دستگاه اصلی ایستگاه لحیم‌کاری GORDAK 375B
• قلم هویه همراه با نازل قلع‌رسان و کابل اتصال
• پدال پایی جهت کنترل خروج قلع
• پایه نگهدارنده قلم هویه

مشخصات فنی کلیدی دستگاه لحیم کاری حرفه ای گرداک GORDAK پدالی 375B

• مدل: GD375B
• توان مصرفی: 65 وات
• محدوده دمایی: 200 الی 480 درجه سانتی‌گراد
• ولتاژ کاری هویه: 24 ولت AC
• مکانیزم کنترل: پدال پایی برای عملکرد دو-دست-آزاد
• سیستم تغذیه قلع: اتوماتیک با قابلیت تنظیم سرعت، طول و بازه زمانی
• طراحی ایمن (ESD-Safe): محافظت کامل از قطعات حساس الکترونیکی
• ابعاد دستگاه: 182x118x71 میلی‌متر

این محصول برای چه کسانی مناسب است؟

• مونتاژکاران بردهای الکترونیکی: برای افزایش سرعت و یکنواختی در خطوط تولید.
• تعمیرکاران حرفه‌ای: موبایل، لپ‌تاپ، لوازم صوتی و تصویری و بردهای صنعتی.
• تولیدکنندگان و کارگاه‌ها: برای ساخت و مونتاژ محصولات الکترونیکی.
• دانشجویان و علاقه‌مندان (Hobbyists): که به دنبال ابزاری حرفه‌ای برای ارتقای کیفیت پروژه‌های خود هستند.

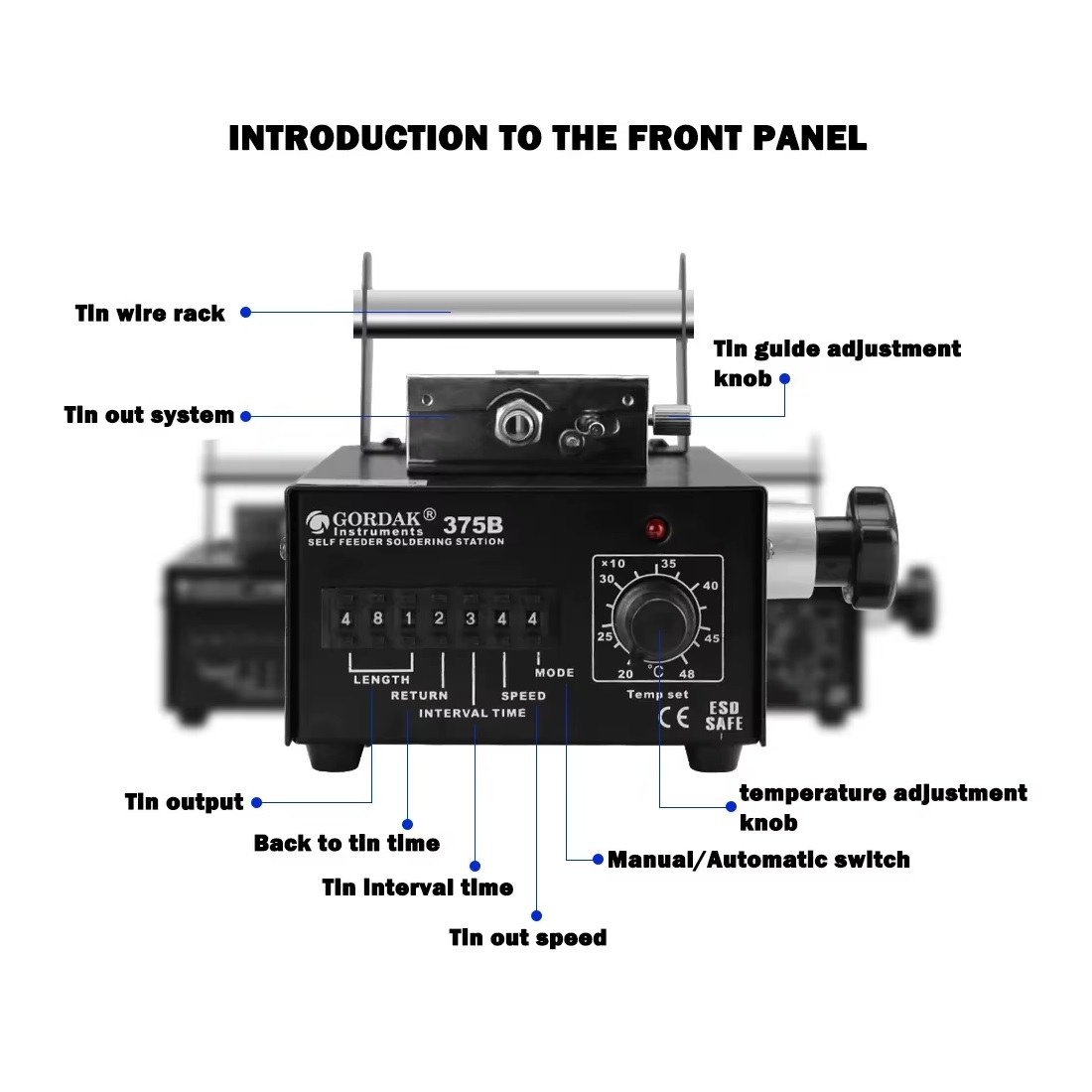

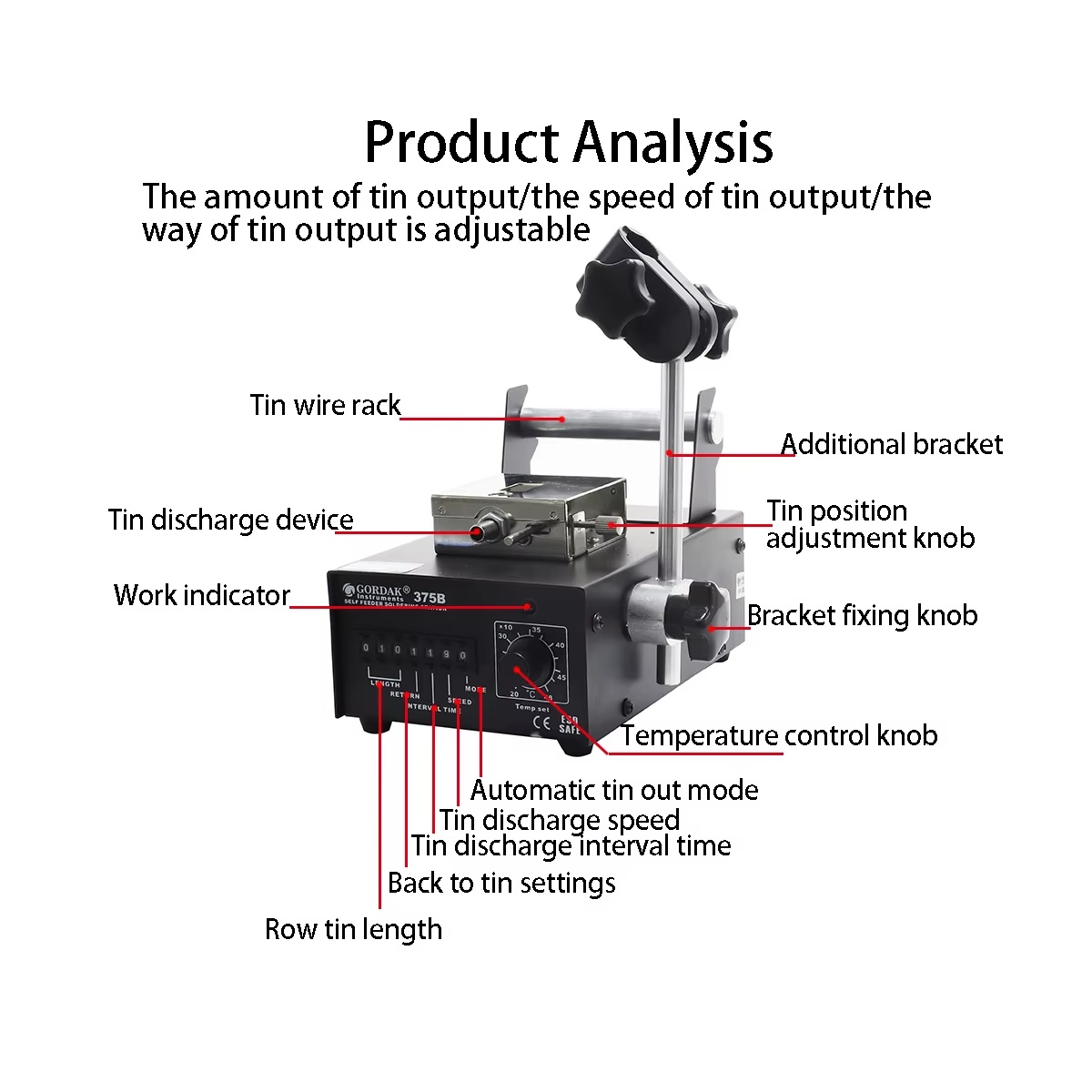

نحوه کارکرد و آموزش بخش های مختلف دستگاه:

در ادامه، کارکرد هر بخش به تفکیک توضیح داده شده است:

>> بخش مکانیکی (بالای دستگاه)

1. پایه نگهدارنده سیم قلع (Tin wire rack):

• کاربرد: این بخش برای قرار دادن قرقره سیم قلع (لحیم) طراحی شده است. قرقره به راحتی روی این میله قرار می‌گیرد و سیم قلع به نرمی وارد سیستم تغذیه می‌شود.

2. سیستم خروجی قلع (Tin out system):

• کاربرد: این کل مجموعه مکانیکی است که وظیفه کشیدن سیم قلع از قرقره و هدایت آن به سمت نوک هویه را بر عهده دارد. موتور و چرخ‌دنده‌های لازم برای این کار در این بخش قرار گرفته‌اند.

3. پیچ تنظیم راهنمای قلع (Tin guide adjustment knob):

• کاربرد: این پیچ به شما اجازه می‌دهد تا لوله راهنمای سیم قلع را به چپ یا راست حرکت دهید. این تنظیم برای اطمینان از اینکه سیم قلع با هر ضخامتی، دقیقاً در مرکز مکانیزم قرار گرفته و بدون گیر کردن به سمت جلو حرکت می‌کند، ضروری است.

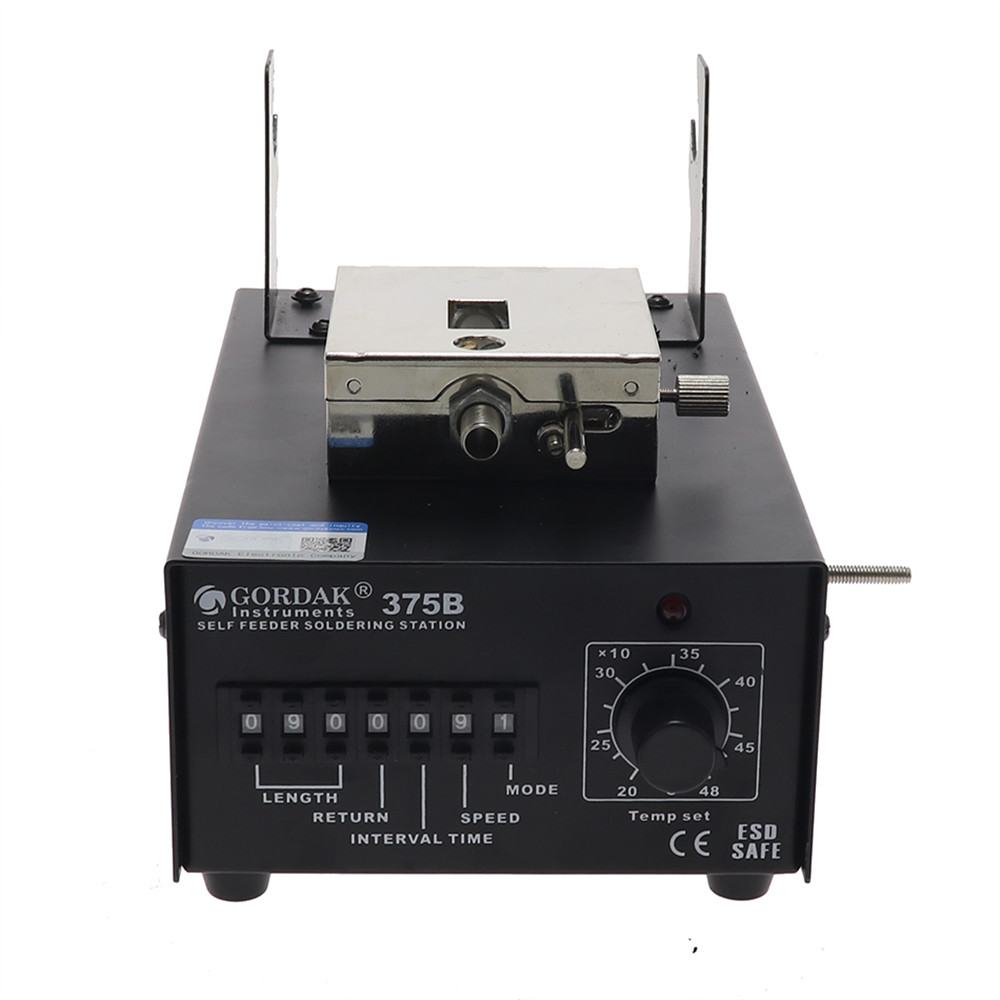

>> بخش کنترلی (پنل جلویی)

4. پیچ تنظیم دما (Temperature adjustment knob):

• کاربرد: این ولوم اصلی برای تنظیم دمای نوک هویه است. اعداد روی آن از 20 تا 48 درجه‌بندی شده‌اند و دارای یک ضریب x10 هستند.
• نحوه استفاده: برای تنظیم دما، عدد مورد نظر را در 10 ضرب کنید. برای مثال:
• برای دمای 350C، ولوم را روی عدد 35 قرار دهید.
• برای حداکثر دما یعنی 480C، ولوم را روی عدد 48 قرار دهید.
• محدوده دمایی دستگاه از 200 الی 480 درجه سانتی گراد است.

5. کلید انتخاب حالت دستی/اتوماتیک (Manual/Automatic switch):

• کاربرد: این کلید مهم‌ترین بخش تنظیمات اتوماسیون دستگاه است و بین دو حالت عملکرد سوئیچ می‌کند.
• حالت دستی (Manual): در این حالت، تا زمانی که پای شما روی پدال باشد، دستگاه به طور مداوم سیم قلع را به بیرون هدایت می‌کند. با برداشتن پا از روی پدال، خروج قلع فوراً متوقف می‌شود. این حالت برای کارهای متفرقه و غیرتکراری مناسب است.
• حالت اتوماتیک (Automatic): در این حالت، با هر بار فشردن و رها کردن پدال، دستگاه یک چرخه کامل و از پیش تنظیم‌شده را اجرا می‌کند (مقدار مشخصی قلع می‌دهد، مکث می‌کند و سیم را کمی به عقب می‌کشد). این حالت برای کارهای سریالی و مونتاژ که نیاز به مقدار یکسان قلع برای هر اتصال دارید، ایده‌آل است.

6. تنظیم سرعت خروج قلع (Tin out speed / SPEED):

• کاربرد: این کلیدها سرعت حرکت سیم قلع به سمت بیرون را تعیین می‌کنند.
• نحوه استفاده: برای لحیم‌کاری قطعات ظریف و پایه‌های SMD که به دقت بالا نیاز دارید، از سرعت پایین‌تر استفاده کنید. برای لحیم‌کاری پایه‌های ضخیم‌تر یا کانکتورها که به قلع بیشتری نیاز است، می‌توانید سرعت را افزایش دهید.

7. تنظیم زمان مکث (Tin Interval time / INTERVAL TIME):

• کاربرد: این پارامتر فقط در حالت اتوماتیک فعال است و فاصله زمانی بین هر بار خروج اتوماتیک قلع را مشخص می‌کند.
• نحوه استفاده: اگر می‌خواهید دستگاه به طور مداوم و با یک فاصله زمانی ثابت قلع بدهد (مثلاً برای یک خط مونتاژ سریع)، این زمان را تنظیم می‌کنید. برای مثال، می‌توانید تنظیم کنید که هر 2 ثانیه یکبار، مقدار مشخصی قلع خارج شود.

8. تنظیم زمان بازگشت قلع (Back to tin time / RETURN):

• کاربرد: این یک ویژگی بسیار حرفه‌ای است. پس از هر بار خروج قلع، این تنظیم مشخص می‌کند که سیم قلع به چه میزان به عقب کشیده شود.
• نحوه استفاده: این کار باعث می‌شود نوک سیم قلع تمیز بماند، از چکه کردن قلع اضافی جلوگیری شود و برای شروع اتصال بعدی، سیم کاملاً آماده باشد. تنظیم مناسب این بخش، کیفیت و تمیزی لحیم‌کاری را به شدت بالا می‌برد.

9. تنظیم مقدار خروجی قلع (Tin output / LENGTH):

• کاربرد: این کلیدها مقدار (طول) سیم قلعی که در هر بار فشردن پدال (در حالت اتوماتیک) خارج می‌شود را تعیین می‌کنند.
• نحوه استفاده: قبل از شروع کار، مقدار قلع مورد نیاز برای یک اتصال استاندارد را به صورت تجربی پیدا کرده و با این کلیدها آن را تنظیم کنید. با این کار، تمام اتصالات شما در یک برد، دقیقاً به یک اندازه و با مقدار قلع یکسان انجام خواهد شد.

>> جمع‌بندی

با ترکیب هوشمندانه این تنظیمات، شما می‌توانید یک فرآیند لحیم‌کاری کاملاً بهینه، تکرارپذیر و سریع برای خود ایجاد کنید. برای کارهای مونتاژ، ابتدا مقدار (LENGTH)، سرعت (SPEED) و میزان بازگشت (RETURN) قلع را تنظیم کرده، حالت را روی اتوماتیک (Automatic) قرار دهید و سپس با هر فشار پدال، یک لحیم‌کاری بی‌نقص و استاندارد را تحویل بگیرید. این دستگاه واقعاً برای افزایش بهره‌وری و دقت در کارهای حرفه‌ای طراحی شده است.
