کانکتور فلزی نظامی 3 پین 12 میلیمتری بین راهی gx12

معرفی محصول

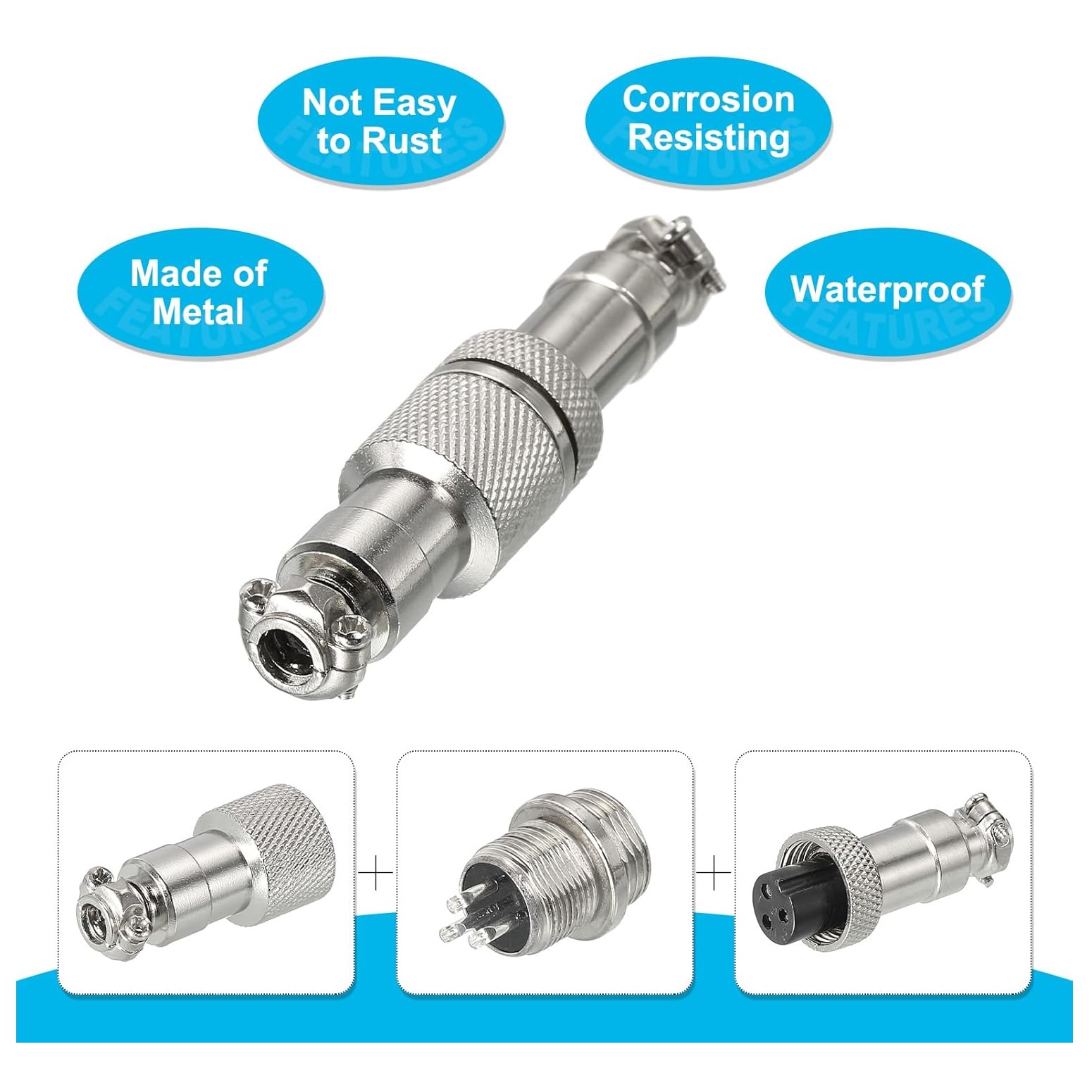

کانکتور نظامی GX12 سه پین مدل بین‌راهی، یک رابط صنعتی تمام فلزی و جان‌سخت است که برای اتصال امن کابل به کابل طراحی شده است. این مدل با داشتن 3 پین، قابلیت‌های بیشتری نسبت به مدل دو پین دارد و علاوه بر انتقال جریان مثبت و منفی، یک پایه اضافه برای “اتصال زمین (Earth)”، “سیگنال کنترلی” یا “فیدبک” در اختیار شما قرار می‌دهد. ساختار پیچی و بدنه مستحکم آن، پایداری اتصال را در محیط‌های دارای لرزش و ضربه تضمین می‌کند.

>> ویژگی‌های فنی و ظاهری

1. ساختار 3 پین (کاربردی و منعطف)

وجود پایه سوم در این مدل، آن را برای کاربردهای حساس‌تر ایده‌آل می‌کند. آرایش پین‌ها معمولاً به صورت یک مثلث است که پین‌های شماره‌گذاری شده در داخل عایق باکالیت سخت قرار گرفته‌اند تا از اتصال کوتاه جلوگیری شود.

• پین 1 و 2: معمولاً برای تغذیه (VCC و GND).
• پین 3: قابل استفاده برای شیلد، ارث، یا سیگنال دیتا (DATA).

2. ابعاد دقیق و مهندسی (طبق استاندارد GX12)

• قطر دهانه اتصال: 12 میلی‌متر.
• طول کلی: حدود 64 میلی‌متر (جمع‌وجور و مناسب فضاهای تنگ).
• قطر ورودی کابل: 5 میلی‌متر (طراحی شده برای کابل‌های سه رشته یا شیلد دار).

3. مکانیزم قفل کابل (ضد کشش)

در انتهای هر دو سمت نر و مادگی، یک بست فلزی با دو پیچ تعبیه شده است. پس از لحیم کردن سیم‌های سه رشته، با سفت کردن این پیچ‌ها، کابل کاملاً در جای خود میخکوب می‌شود. این ویژگی حیاتی مانع از کنده شدن سیم‌ها از پایه‌های لحیم شده در اثر کشش ناگهانی می‌شود.

4. بدنه تمام فلزی شیلددار

بدنه آلیاژ روی با روکش نیکل، علاوه بر مقاومت فیزیکی، مثل یک قفس فارادی عمل کرده و از نفوذ نویزهای محیطی به سیگنال (به خصوص اگر پین سوم برای دیتا استفاده شود) جلوگیری می‌کند.

5. پین‌های مسی با کیفیت بالا (High Quality Copper Contacts)

مهم‌ترین ویژگی این کانکتور، جنس کنتاکت‌های آن است. پین‌ها از آلیاژ مس با خلوص بالا ساخته شده‌اند.

• رسانایی عالی: مس کمترین مقاومت داخلی را ایجاد می‌کند، بنابراین هیچ‌گونه افت ولتاژی در محل اتصال نخواهید داشت.
• لحیم‌پذیری آسان: برخلاف پین‌های آهنی که به سختی قلع می‌گیرند، سیم‌ها به سرعت و با استحکام بالا به این پین‌های مسی لحیم می‌شوند.
• دوام بالا: وجود روکش روی مس مانع از اکسید شدن (سولفاته شدن) پین‌ها شده و کیفیت اتصال را برای سال‌ها تضمین می‌کند.

>> کاربردهای تخصصی مدل 3 پین

• سنسورهای صنعتی سه سیمه: اتصال سنسورهای القایی، خازنی یا نوری (تغذیه +، تغذیه -، خروجی سیگنال).
• استپر موتورها و سروو موتورها: اتصال سیم‌های فاز موتور یا انکودر.
• تجهیزات نورپردازی RGB: کنترل ریسه‌های LED که نیاز به سه رشته سیم دارند (مثلاً V+ و دو کانال رنگ یا دیتا).
• منابع تغذیه متقارن: برای انتقال ولتاژهای دوبل (مثبت، منفی، گراند) در آمپلی‌فایرها.
• تجهیزات ابزار دقیق: اتصال پراب‌های اندازه‌گیری.

>> مشخصات فنی کلیدی

• نام کالا: کانکتور هوانوردی (Aviation Plug)
• مدل: GX12-3P (سری 12 میلی‌متر، 3 پین)
• نوع نصب: بین‌راهی (Cable-to-Cable)
• تعداد پین: 3 عدد
• ولتاژ کاری: تا 125 ولت
• جریان نامی: حدود 5 آمپر (برای هر پین)
• مقاومت عایقی: بسیار بالا (به دلیل استفاده از باکالیت مرغوب)
• نوع اتصال داخلی: لحیمی (Solder Cup)

>> کانکتور فلزی نظامی 3 پین 12 میلیمتری بین راهی gx12 در یک نگاه:

1. 🛠️ انعطاف‌پذیری 3 سیمه: ایده‌آل برای سنسورها، سیستم‌های ارت‌دار و کنترلرهای نورپردازی.
2. 🔒 اتصال جدانشدنی: قفل پیچی بدنه + قفل پیچی کابل = امنیت صددرصدی در برابر لرزش.
3. 🛡️ شیلدینگ عالی: بدنه تمام فلزی که نویز محیط را دفع کرده و سیگنال پین سوم را تمیز نگه می‌دارد.
4. 💪 جان‌سخت و صنعتی: جایگزینی دائمی و مقاوم برای ترمینال‌های پلاستیکی و سوکت‌های معمولی.
5. ✨ مونتاژ حرفه‌ای: دارای گلند فلزی با قابلیت فیکس کردن کابل‌ها قطر 5mm جهت جلوگیری از پارگی سیم.سیم.
