معرفی محصول

کانکتور نظامی GX12 چهار پین مدل بین‌راهی، یک رابط صنعتی حرفه‌ای و تمام فلزی است که برای اتصال امن و پایدار کابل‌های چهار رشته‌ای طراحی شده است. این محصول با بهره‌گیری از پین‌های تمام مس (Copper) با کیفیت ساخت بالا، رسانایی فوق‌العاده‌ای را ارائه می‌دهد و بهترین گزینه برای پروژه‌هایی است که نیاز به انتقال همزمان “برق و دیتا” یا کنترل “موتورهای دقیق” دارند. ساختار قفل‌دار و بدنه فلزی آن، خیال شما را از بابت قطع شدن‌های ناگهانی در محیط‌های صنعتی راحت می‌کند.

>> ویژگی‌های فنی و ظاهری برجسته

1. پین‌های مسی با خلوص بالا (Premium Copper Contacts)

تفاوت بزرگ این محصول با نمونه‌های معمولی بازار در جنس مغزی آن است. پین‌های این کانکتور از آلیاژ مس مرغوب ساخته شده‌اند.

• لحیم‌کاری لذت‌بخش: به دلیل جنس مسی، قلع به سرعت و به صورت براق روی پایه‌ها می‌نشیند و از “لحیم‌سردی” جلوگیری می‌شود.
• رسانایی ایده‌آل: کمترین مقاومت الکتریکی را دارد که باعث می‌شود حتی در کابل‌های طولانی، افت ولتاژ یا اختلال در سیگنال دیتا نداشته باشید.
• ضد اکسید: روکش محافظ روی مس، دوام اتصال را در برابر رطوبت و مرور زمان تضمین می‌کند.

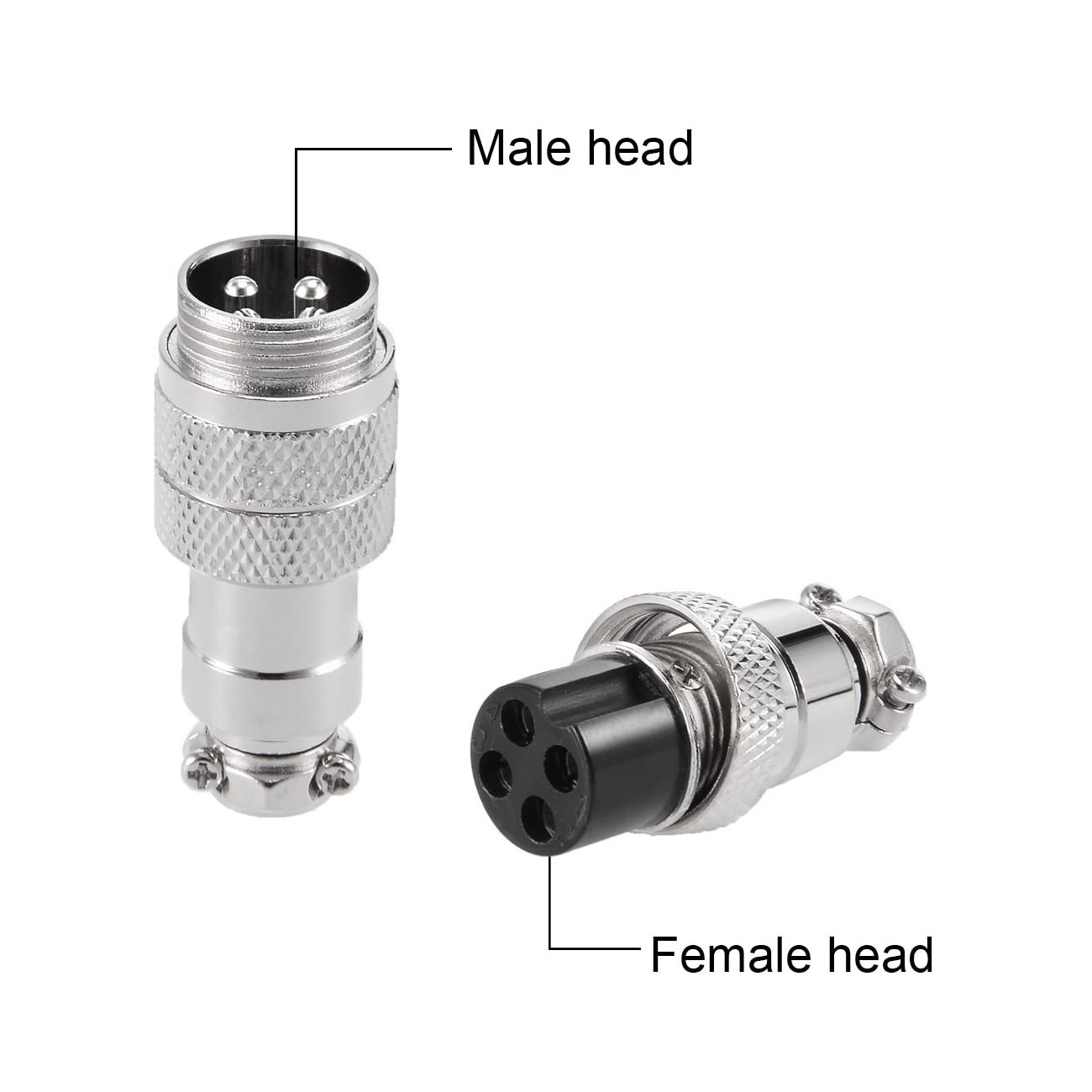

2. ساختار 4 پین (استاندارد و پرکاربرد)

وجود 4 پایه مجزا، دست شما را برای طراحی مدار باز می‌گذارد. پین‌ها درون یک عایق باکالیت سخت و نسوز قرار دارند که در برابر حرارت هویه مقاوم است.

• آرایش پین‌ها: معمولاً به صورت یک ذوزنقه یا مربع چیده شده‌اند که امکان اشتباه زدن سوکت را به صفر می‌رساند.

3. بدنه زره‌پوش و مکانیزم قفل

بدنه از جنس آلیاژ روی با روکش نیکل براق است که در برابر ضربه و نویزهای الکترومغناطیسی (EMI) مقاوم است.

• بست کابل پیچی: در انتهای کانکتور، دو پیچ برای سفت کردن کابل تعبیه شده است. این ویژگی برای کابل‌های 4 رشته که معمولاً سنگین‌تر هستند حیاتی است و مانع از پاره شدن سیم‌ها از محل لحیم می‌شود.

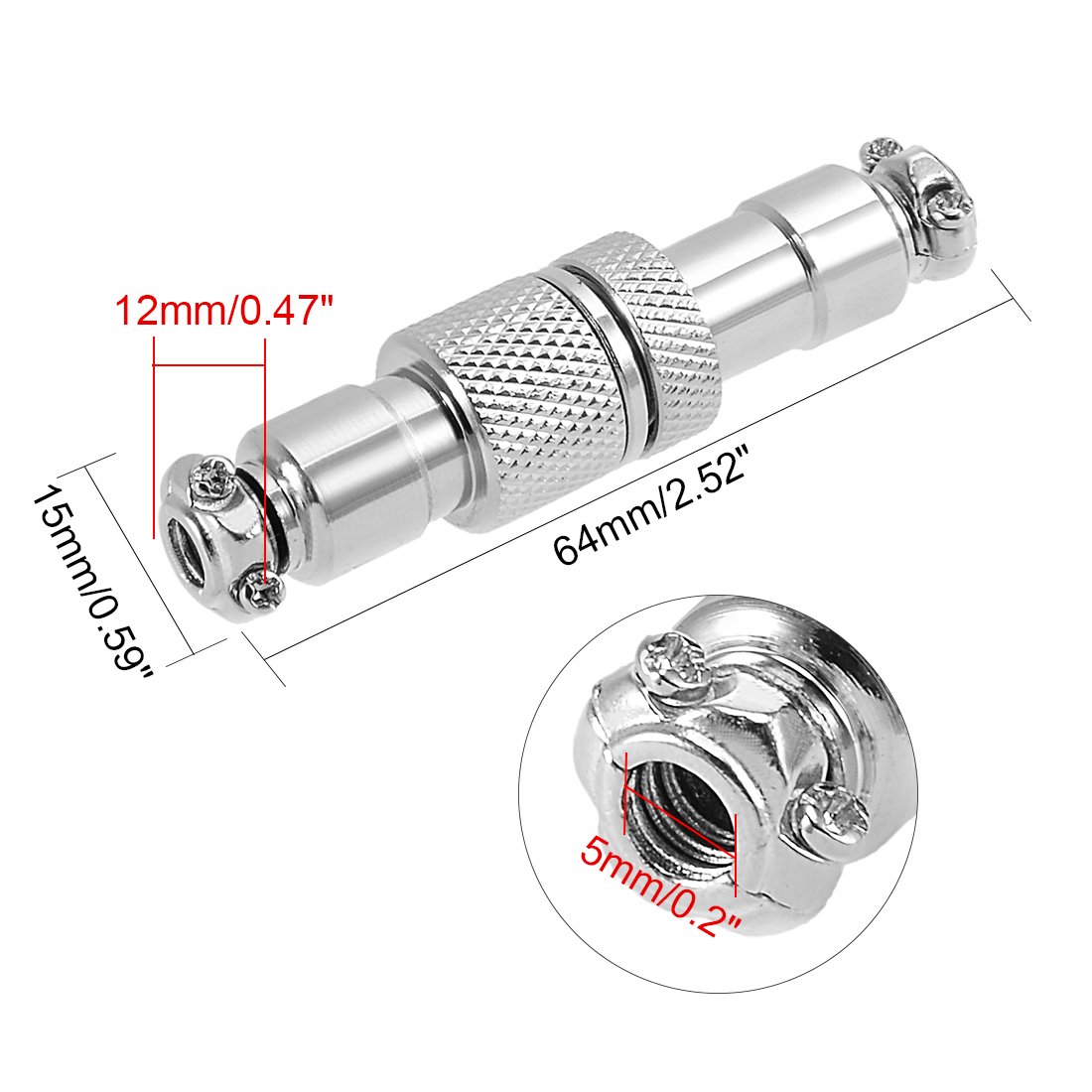

4. ابعاد دقیق

• سایز دهانه: 12 میلی‌متر (GX12).
• طول کلی: حدود 64 میلی‌متر.
• ورودی کابل: 5 میلی‌متر (مناسب کابل‌های 4 رشته شیلددار یا معمولی).

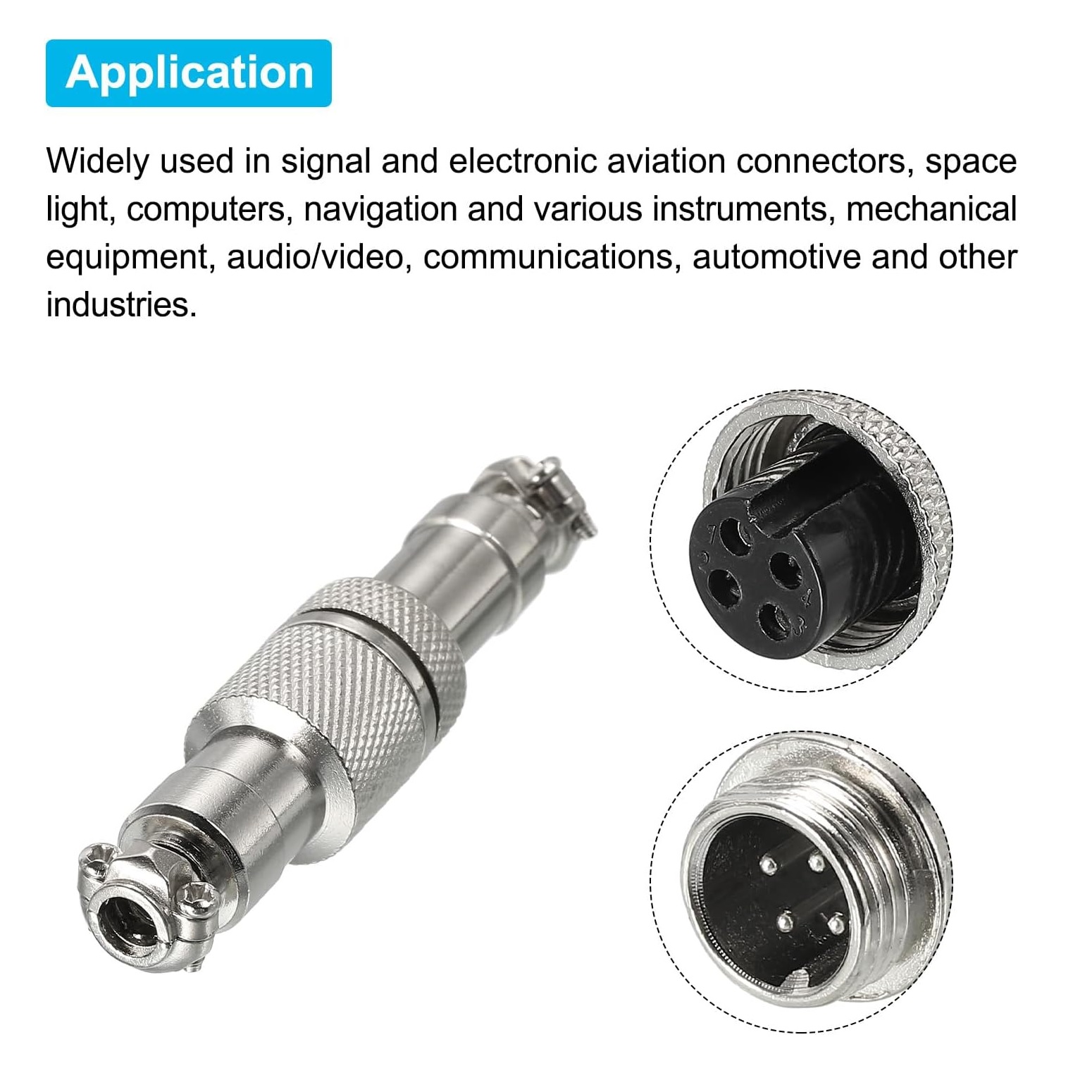

>> کاربردهای تخصصی مدل 4 پین

• استپر موتورها (Stepper Motors): پرکاربردترین کانکتور برای اتصال موتورهای نما 17 (NEMA 17) در پرینترهای سه بعدی و دستگاه‌های CNC (دو سیم برای کویل A و دو سیم برای کویل B).
• نورپردازی RGB: اتصال ریسه‌های ال‌ای‌دی رنگی (یک پایه مشترک + سه پایه برای رنگ‌های قرمز، سبز و آبی).
• انتقال همزمان برق و دیتا: استفاده از دو پین برای تغذیه و دو پین برای انتقال داده (مانند پروتکل USB یا سنسورهای پیچیده).
• دوربین‌های مداربسته: انتقال تصویر و برق به صورت همزمان.

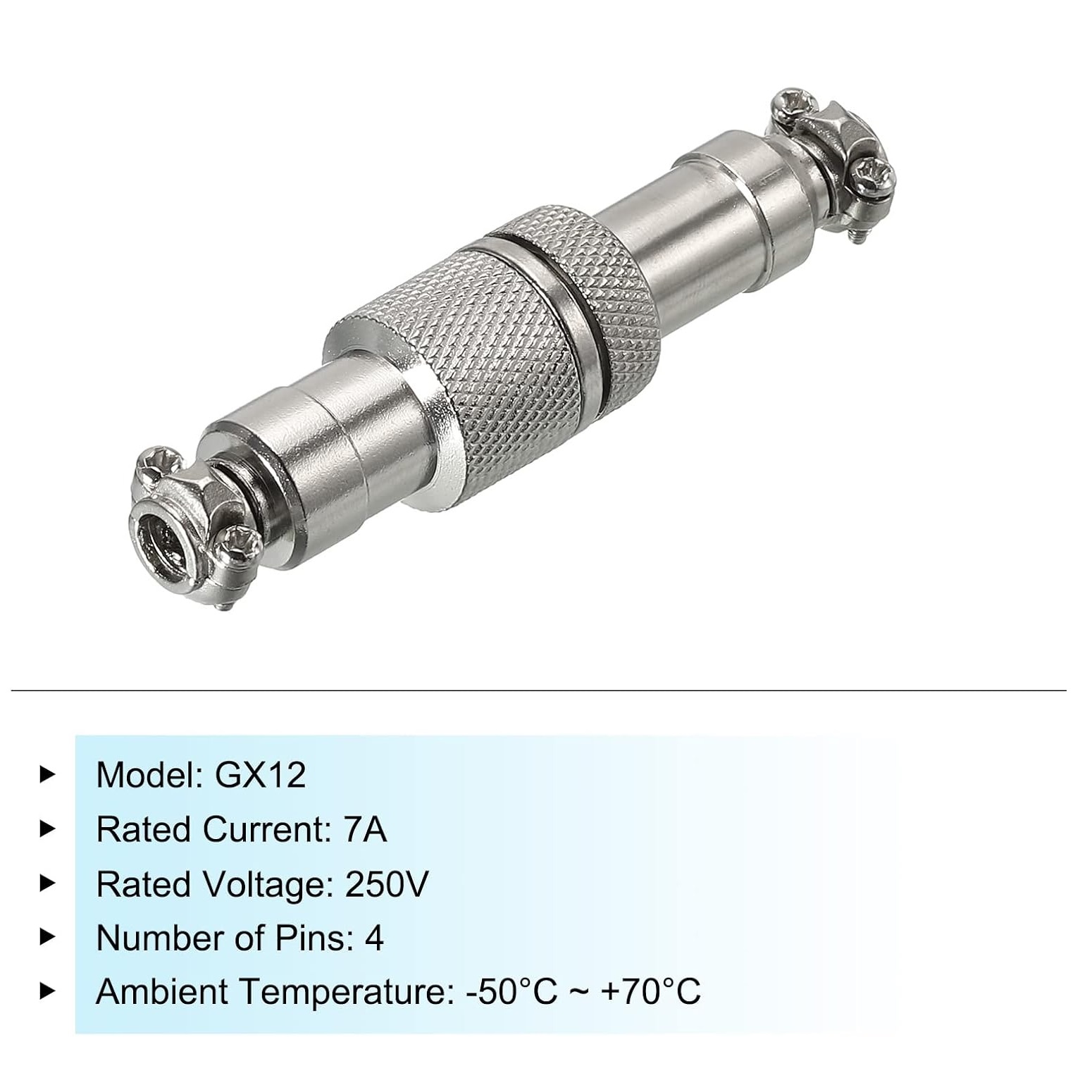

>> مشخصات فنی کلیدی

• نام کالا: کانکتور هوانوردی (Aviation Plug)
• مدل: GX12-4P (چهار پین)
• جنس پین‌ها: مس (Copper) با کیفیت بالا
• جنس بدنه: فلزی ضد زنگ (Zinc Alloy)
• نوع نصب: بین‌راهی (Cable-to-Cable)
• ولتاژ کاری: تا 125 ولت
• جریان نامی: حدود 5 آمپر
• نوع اتصال سیم: لحیمی (Solder Type)

کانکتور فلزی نظامی 4 پین 12 میلیمتری بین راهی gx12 در یک نگاه:

1. 💎 مغزی تمام مس: پین‌های مسی با کیفیت جهت لحیم‌پذیری فوری و انتقال جریان بدون نویز و افت.
2. 🤖 مخصوص CNC و رباتیک: استانداردترین کانکتور برای راه‌اندازی استپر موتورهای 4 سیمه.
3. 🌈 ایده‌آل برای RGB: بهترین گزینه برای اتصال امن و جداشونده‌ی ریسه‌های LED رنگی.
4. 🔒 قفل دوبل: دارای مهره قفل‌کننده بدنه و بست نگهدارنده کابل برای مقاومت در برابر لرزش‌های شدید.
5. 🛡️ دوام صنعتی: بدنه فلزی مستحکم و عایق نسوز، تضمین‌کننده طول عمر بالا در شرایط سخت کاری.
