معرفی محصول

کانکتور نظامی GX12 شش پین مدل بین‌راهی، یک راهکار صنعتی تمام عیار برای پروژه‌هایی است که با محدودیت فضا مواجه‌اند اما نیاز به تعداد زیادی خطوط ارتباطی دارند. این محصول با داشتن 6 پین تمام مس (Copper) با کیفیت ساخت بالا، امکان انتقال همزمان چندین کانال دیتا، سیگنال‌های فیدبک و خطوط تغذیه را در یک بدنه فشرده 12 میلی‌متری فراهم می‌کند. اگر با انکودرها، سنسورهای پیشرفته یا رباتیک سروکار دارید، این کانکتور مسی و جان‌سخت بهترین انتخاب برای تضمین ارتباط پایدار شماست.

>> ویژگی‌های فنی و ظاهری برجسته

1. پین‌های مسی با خلوص بالا (High-Quality Copper Contacts)

در کانکتورهای چند پین مثل این مدل، کیفیت آلیاژ پین‌ها حرف اول را می‌زند. پین‌های این محصول از مس مرغوب ساخته شده‌اند که مزایای زیر را دارد:

• لحیم‌کاری آسان در فضای کم: با توجه به نزدیک بودن 6 پین به یکدیگر، جنس مسی باعث می‌شود قلع سریعاً جذب شود و از اتصال کوتاه ناخواسته یا لحیم‌سردی جلوگیری شود.
• حفظ کیفیت سیگنال: مس کمترین مقاومت را دارد؛ این یعنی سیگنال‌های ضعیفِ سنسورها یا دیتای دقیق انکودرها بدون کوچکترین نویز یا افتی منتقل می‌شوند.
• دوام مکانیکی: روکش محافظ روی مس مانع از سیاه شدن و اکسید شدن پین‌ها شده و حتی پس از بارها قطع و وصل کردن، کیفیت اتصال حفظ می‌شود.

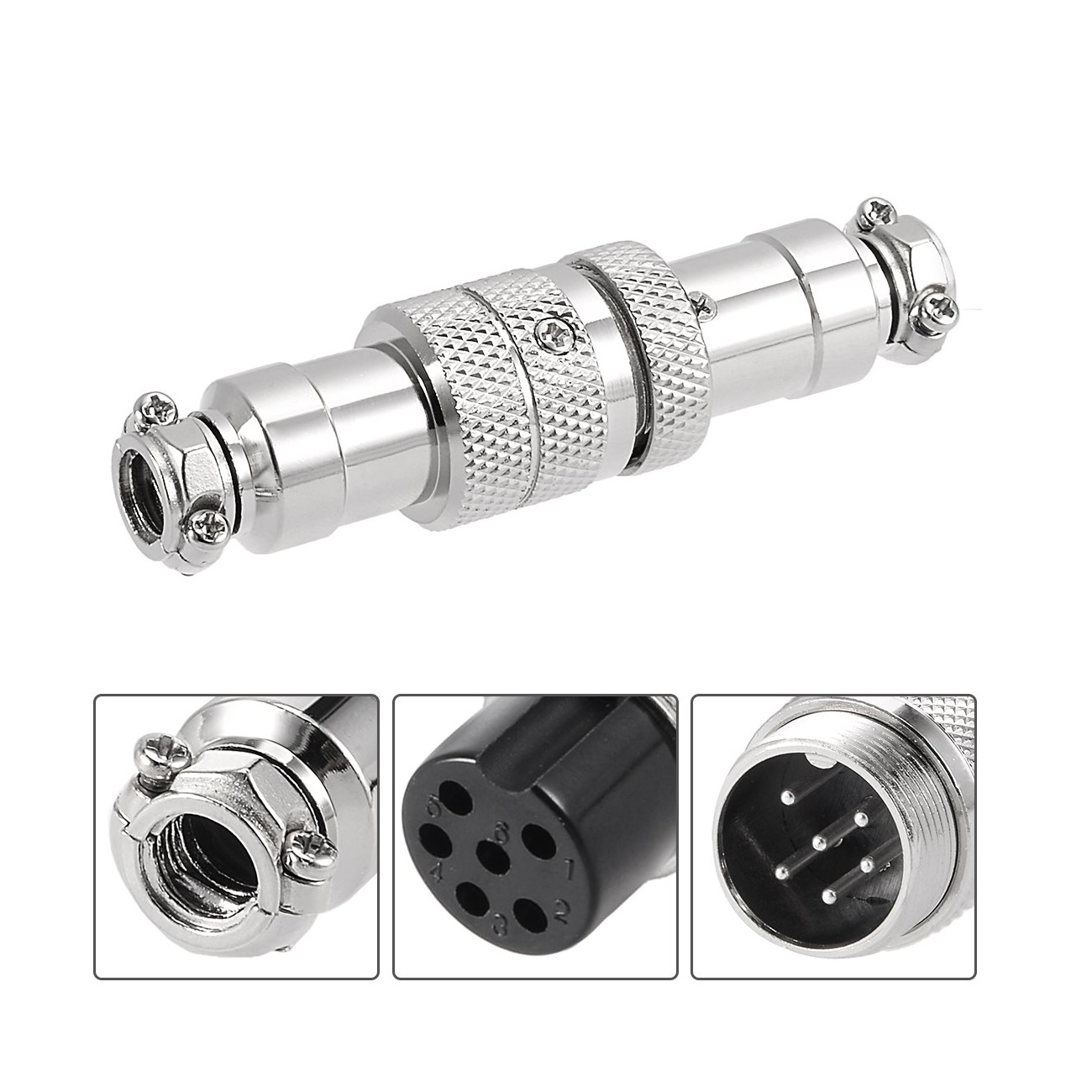

2. ساختار 6 پین (تراکم بالا)

این مدل یک شاهکار مهندسی در ابعاد کوچک است. 6 پایه مجزا درون یک عایق باکالیت نسوز چیده شده‌اند.

• مدیریت کابل‌های پیچیده: می‌توانید تمام سیم‌های یک دستگاه (مثلاً 2 سیم برق + 4 سیم دیتا) را در یک کانکتور واحد تجمیع کنید و از شلوغی سیم‌کشی خلاص شوید.

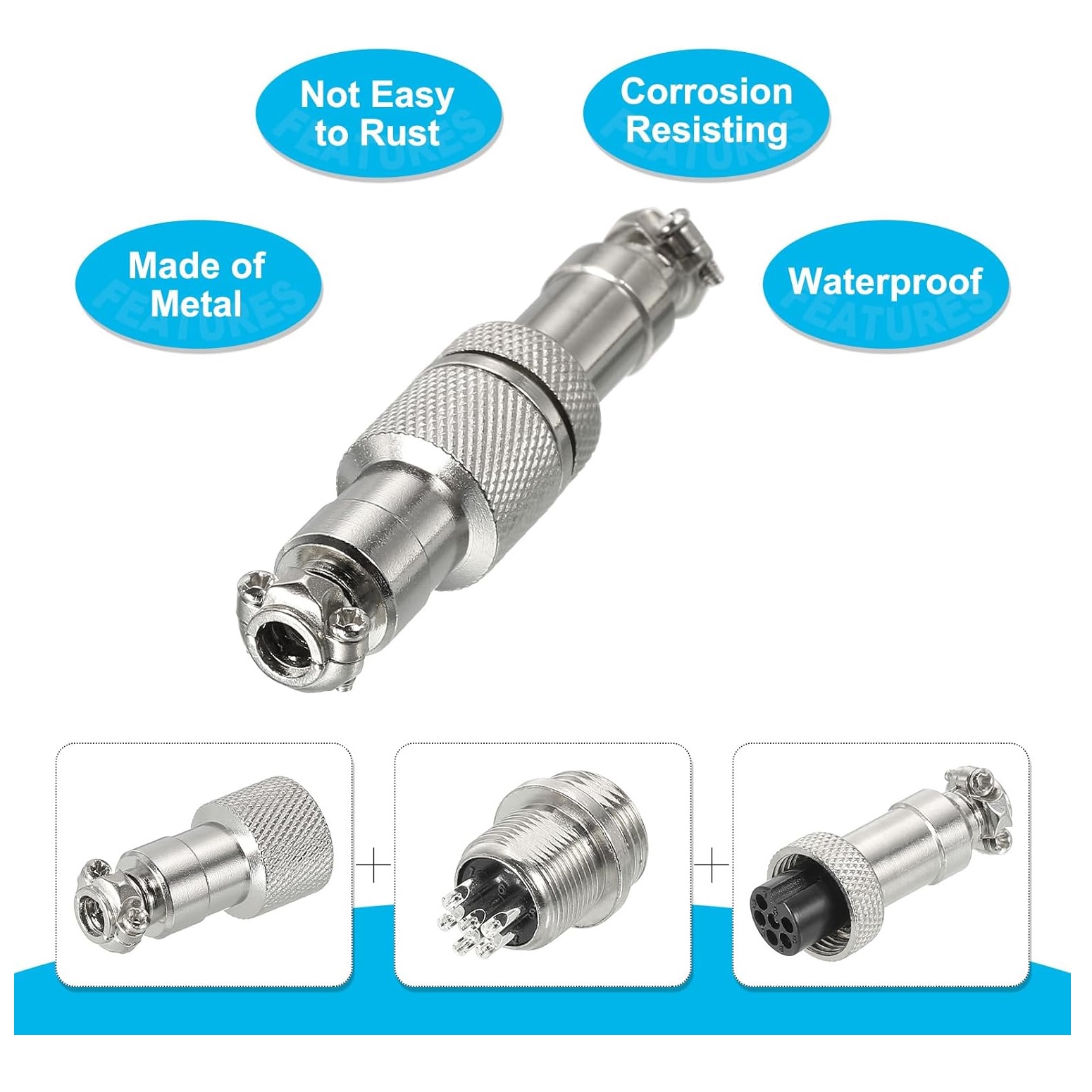

3. بدنه فلزی ضد نویز

بدنه از آلیاژ روی با روکش نیکل ساخته شده است که مثل یک سپر دفاعی عمل می‌کند.

• شیلدینگ (Shielding): بدنه فلزی از تاثیر نویزهای محیطی روی 6 رشته سیم داخلی جلوگیری می‌کند که برای کارهای ابزار دقیق حیاتی است.
• بست کابل پیچی: در انتهای کانکتور، دو پیچ برای “قفل کردن کابل” وجود دارد. این ویژگی باعث می‌شود وزن کابل ضخیم 6 رشته‌ای روی پین‌های ظریف داخلی نیفتد و اتصال قطع نشود.

4. ابعاد استاندارد

• سایز دهانه: 12 میلی‌متر (GX12).
• طول کلی: حدود 64 میلی‌متر.
• ورودی کابل: 5 میلی‌متر (ایده‌آل برای کابل‌های شیلددار 6 رشته).

>> کاربردهای تخصصی مدل 6 پین

• انکودرهای چرخشی (Rotary Encoders): رایج‌ترین کاربرد این مدل برای اتصال انکودرهاست (فاز A، فاز B، فاز Z، ولتاژ مثبت، ولتاژ منفی، شیلد).
• هندویل‌ها (MPG) در CNC: اتصال دسته‌های کنترل دستی دستگاه‌های سی‌ان‌سی که نیاز به چندین خط فرمان دارند.
• استپر موتورهای 6 سیمه: راه‌اندازی موتورهای یونی‌پولار (Unipolar) قدیمی یا خاص.
• سنسورهای مولتی‌پارامتر: اتصال سنسورهایی که همزمان دما، رطوبت و فشار را گزارش می‌دهند.
• رباتیک پیشرفته: انتقال برق و دیتای چندین سروو موتور از طریق یک درگاه.

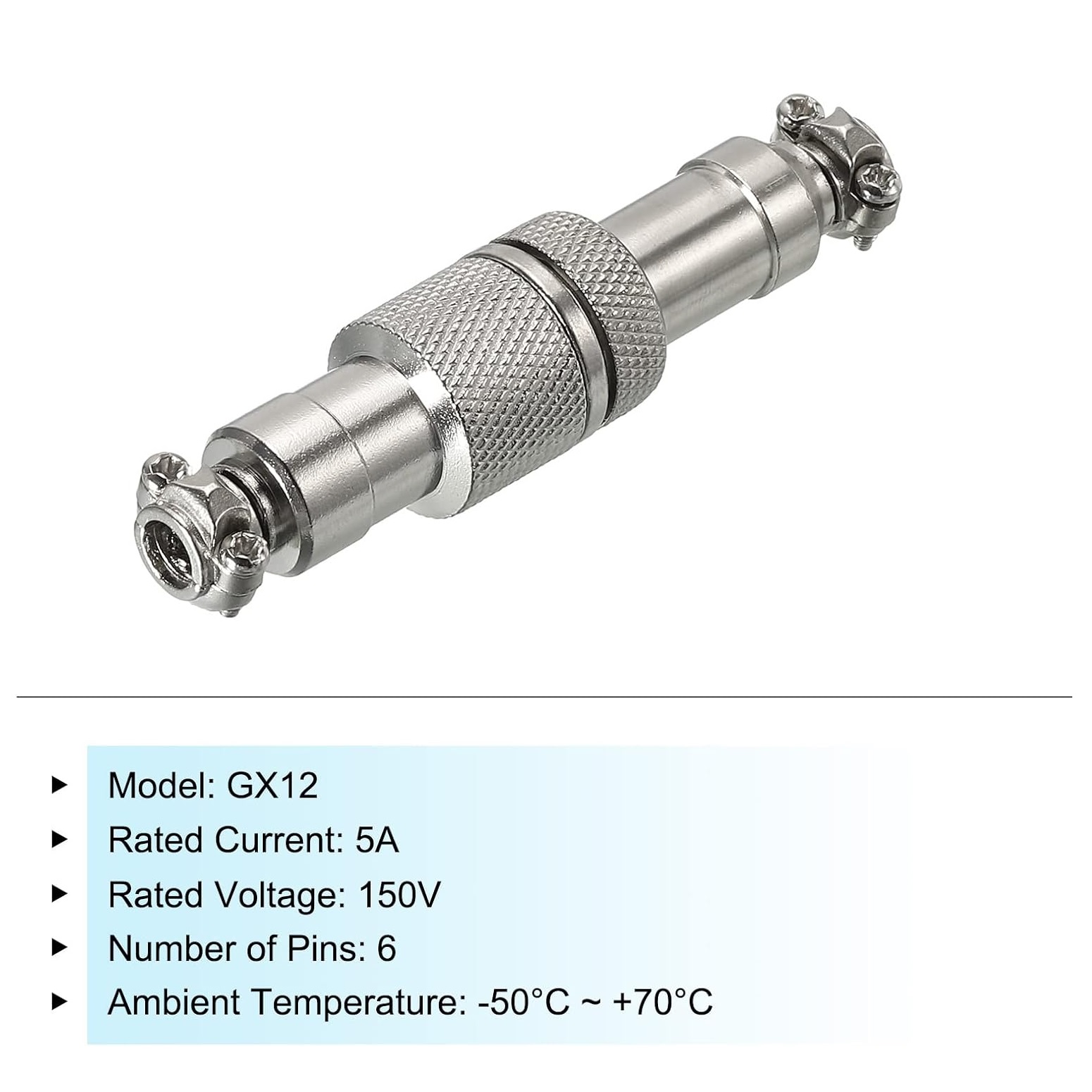

>> مشخصات فنی کلیدی

• نام کالا: کانکتور هوانوردی (Aviation Plug)
• مدل: GX12-6P (شش پین)
• جنس پین‌ها: مس (Copper) با رسانایی بالا
• جنس بدنه: فلزی (Zinc Alloy)
• نوع نصب: بین‌راهی (Cable-to-Cable)
• ولتاژ کاری: تا 125 ولت
• جریان نامی: حدود 3 تا 4 آمپر (به دلیل تراکم پین‌ها، برای جریان‌های خیلی بالا پیشنهاد نمی‌شود)
• مقاومت حرارتی: عایق باکالیت مقاوم

کانکتور فلزی نظامی 6 پین 12 میلیمتری بین راهی gx12 در یک نگاه:

1. 💎 مغزی تمام مس: پین‌های مسی با کیفیت عالی که لحیم‌کاری ظریف و انتقال دیتای دقیق را ممکن می‌سازند.
2. 🎛️ تخصص انکودر و CNC: استانداردترین کانکتور برای اتصال انکودرها و هندویل‌های دستگاه‌های صنعتی.
3. 🌐 مولتی کانال: تجمیع 6 مسیر مجزا در یک سوکت کوچک برای حذف سیم‌کشی‌های شلخته.
4. 🔒 امنیت فیزیکی: دارای قفل پیچی بدنه و بست کابل قدرتمند جهت مقاومت در برابر لرزش‌های دستگاه.
5. 🛡️ شیلدینگ فلزی: بدنه تمام فلزی که از سیگنال‌های حساسِ 6 رشته سیم در برابر نویز محافظت می‌کند.
