کانکتور نری USB-C با برد Breakout سرکابلی 5 پین

سوکت تایپ سی نری با پلاگ USB-C لحیمی با برد برک اوت | راه‌حل ایده‌آل برای پروژه‌های DIY

مقدمه و توضیحات کلی کانکتور نری USB-C با برد Breakout سرکابلی 5 پین

آیا تا به حال به فکر ساخت کابل Type-C سفارشی خود افتاده‌اید؟ یا شاید نیاز به تعمیر کانکتور USB-C یک کابل گران‌قیمت یا اضافه کردن یک پورت به پروژه الکترونیکی خود دارید؟ کانکتور نری USB-C که به عنوان سوکت نری تایپ سی نیز شناخته می‌شود، دقیقاً همان چیزی است که نیاز دارید. این ماژول کانکتور USB-C کوچک اما فوق‌العاده کاربردی، پیچیدگی‌های اتصال به پین‌های ریز را از بین می‌برد. با داشتن یک برد breakout تایپ سی، پدهای لحیم‌کاری واضح و در دسترس را فراهم می‌کند و به شما اجازه می‌دهد تا به سادگی و با اطمینان کامل، اتصالات خود را برای انتقال دیتا و برق برقرار کنید.

ویژگی‌های کلیدی و برجسته محصول کانکتور نری USB-C با برد Breakout سرکابلی 5 پین

این قطعه یک ابزار ضروری در هر کارگاه الکترونیکی است و فرآیند لحیم کردن کانکتور Type-C را متحول می‌کند:

• لحیم‌کاری آسان و سریع:

بزرگترین مزیت این کانکتور USB-C با برد، برد PCB یا Breakout آن است. پین‌های استاندارد بر روی پدهای بزرگ و مشخصی قرار گرفته‌اند که فرآیند لحیم‌کاری را حتی برای افراد مبتدی نیز بسیار ساده می‌کند.

• کیفیت ساخت بالا:

این USB-C Male Connector Solder Type از یک شیلد فلزی مقاوم و باکیفیت ساخته شده که دوام و پایداری فیزیکی بالایی را تضمین می‌کند.

• دسترسی به پین‌های کلیدی:

برخلاف مدل‌های ساده‌تر، این ماژول پین حیاتی CC (Configuration Channel) را نیز در دسترس قرار می‌دهد که برای سازگاری کامل با اکوسیستم مدرن USB-C ضروری است.

• اندازه فشرده و طراحی بهینه:

با وجود برد Breakout، این کانکتور ابعاد بسیار کوچکی دارد و به راحتی می‌تواند در انواع پروژه‌ها، بدنه‌ها و کابل‌های سفارشی جای گیرد.

>> تفاوت مدل ۵ پین و ۴ پین: چرا مدل ۵ پین (این محصول) انتخاب هوشمندانه‌تری است؟

در بازار دو نوع از این کانکتورها یافت می‌شود: ۴ پین و ۵ پین. انتخاب صحیح بین این دو، تفاوت بین یک پروژه موفق و یک پروژه پر از دردسر است.

• مدل ۴ پین (نسخه محدود): این مدل فقط دارای پین‌های VBUS, GND, D+ و D- است. این مدل فاقد پین حیاتی CC است. در نتیجه، بسیاری از شارژرهای هوشمند جدید (شارژر لپ‌تاپ، موبایل و پاوربانک‌ها) که برای فعال کردن خروجی خود منتظر سیگنال روی پین CC هستند، با این کانکتور کار نخواهند کرد و دستگاه شما شارژ نمی‌شود.

• مدل ۵ پین (نسخه کامل و استاندارد – همین محصول): این مدل علاوه بر چهار پین اصلی، دارای پین CC (Configuration Channel) است. این پین به شارژر اعلام می‌کند که یک دستگاه متصل شده و باید خروجی ولتاژ را فعال کند. به همین دلیل، این مدل با تمام شارژرهای استاندارد USB-C سازگار است و عملکرد صحیح و قابل اطمینان پروژه شما را تضمین می‌کند.

نتیجه‌گیری قاطع: برای جلوگیری از مشکلات سازگاری و اطمینان از عملکرد صحیح، همیشه مدل ۵ پین را انتخاب کنید.

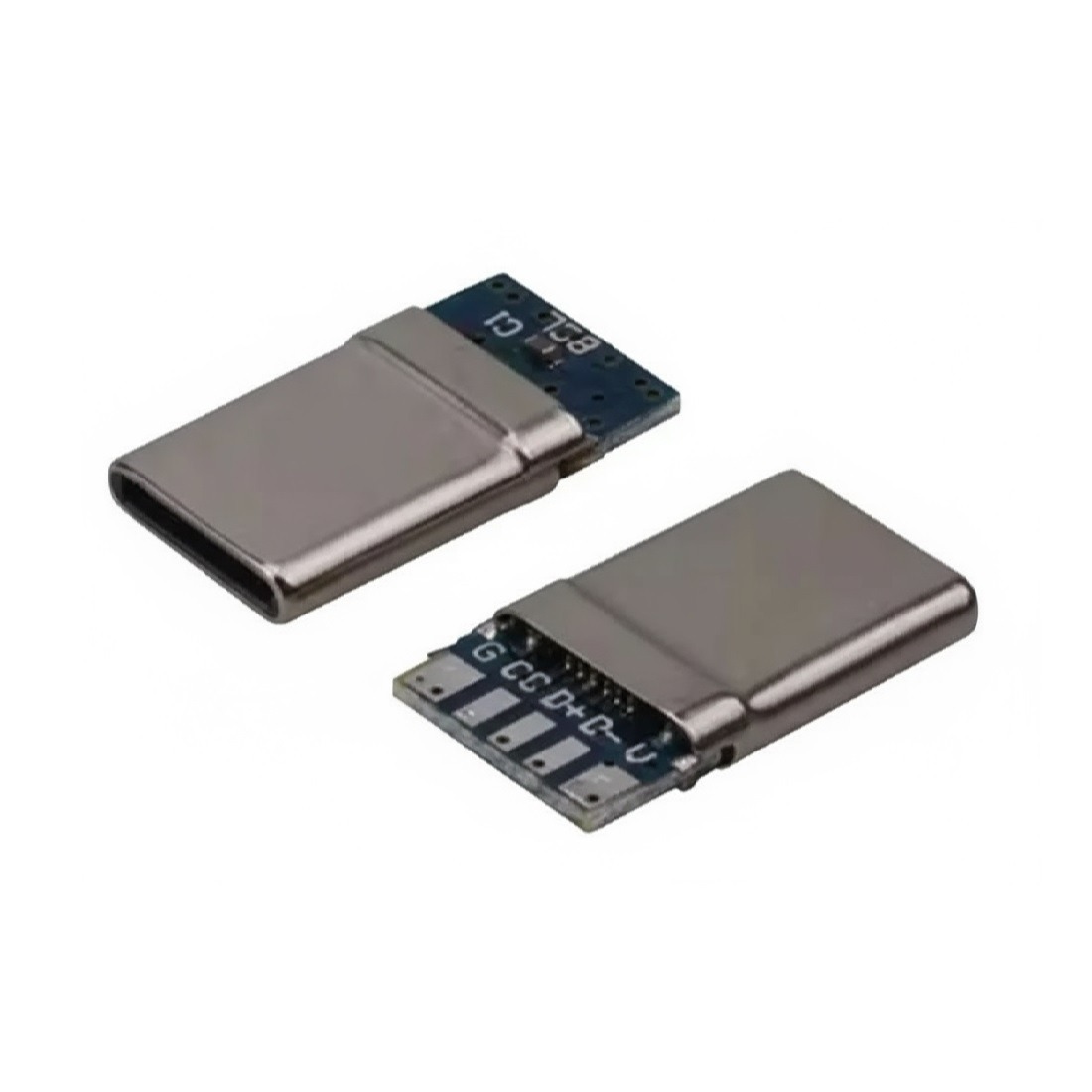

>> راهنمای پین‌ها و اتصالات (Pinout)

برای استفاده صحیح از این کانکتور، آشنایی با پین اوت USB-C آن ضروری است. پین‌های اصلی موجود بر روی برد (شامل ۵ پین خروجی) به شرح زیر است:

• VBUS: پین ولتاژ مثبت (معمولاً ۵ ولت) برای انتقال برق.
• GND: پین زمین یا منفی (Ground).
• D+ و D-: خطوط دیتا (Data Lines) برای انتقال داده‌ها با استاندارد USB 2.0.
• CC: کانال پیکربندی (Configuration Channel). مهم‌ترین پین برای شناسایی توسط شارژرهای مدرن و فعال‌سازی خروجی برق.

>> کاربردهای بی‌پایان کانکتور نری USB-C با برد Breakout سرکابلی 5 پین

این قطعه یک کانکتور USB-C برای پروژه DIY و کاربردهای حرفه‌ای است:

• ساخت کابل Type-C سفارشی:

کابل‌های دیتا یا شارژ با طول، رنگ و کیفیت مورد نظر خود را بسازید. ایده‌آل برای کیبوردهای مکانیکی، تجهیزات صوتی و گجت‌های خاص.

• تعمیر کابل‌ها و دستگاه‌ها:

به سادگی کانکتورهای آسیب‌دیده کابل‌های شارژر، هدفون‌ها، هاردهای اکسترنال و سایر دستگاه‌های مجهز به پورت USB-C را تعویض و تعمیر کنید.

• پروژه‌های الکترونیکی و نمونه‌سازی:

پورت ورودی/خروجی USB-C را به پروژه‌های مبتنی بر آردوینو (Arduino)، رزبری پای (Raspberry Pi)، ESP32 و سایر میکروکنترلرها اضافه کنید و در مرحله طراحی و تست، به سرعت اتصالات خود را برقرار نمایید.

• ساخت آداپتور و مبدل:

برای ساخت تبدیل‌های خاص یا آداپتورهای سفارشی که در بازار موجود نیستند، این پلاگ USB-C لحیمی بهترین گزینه است.
