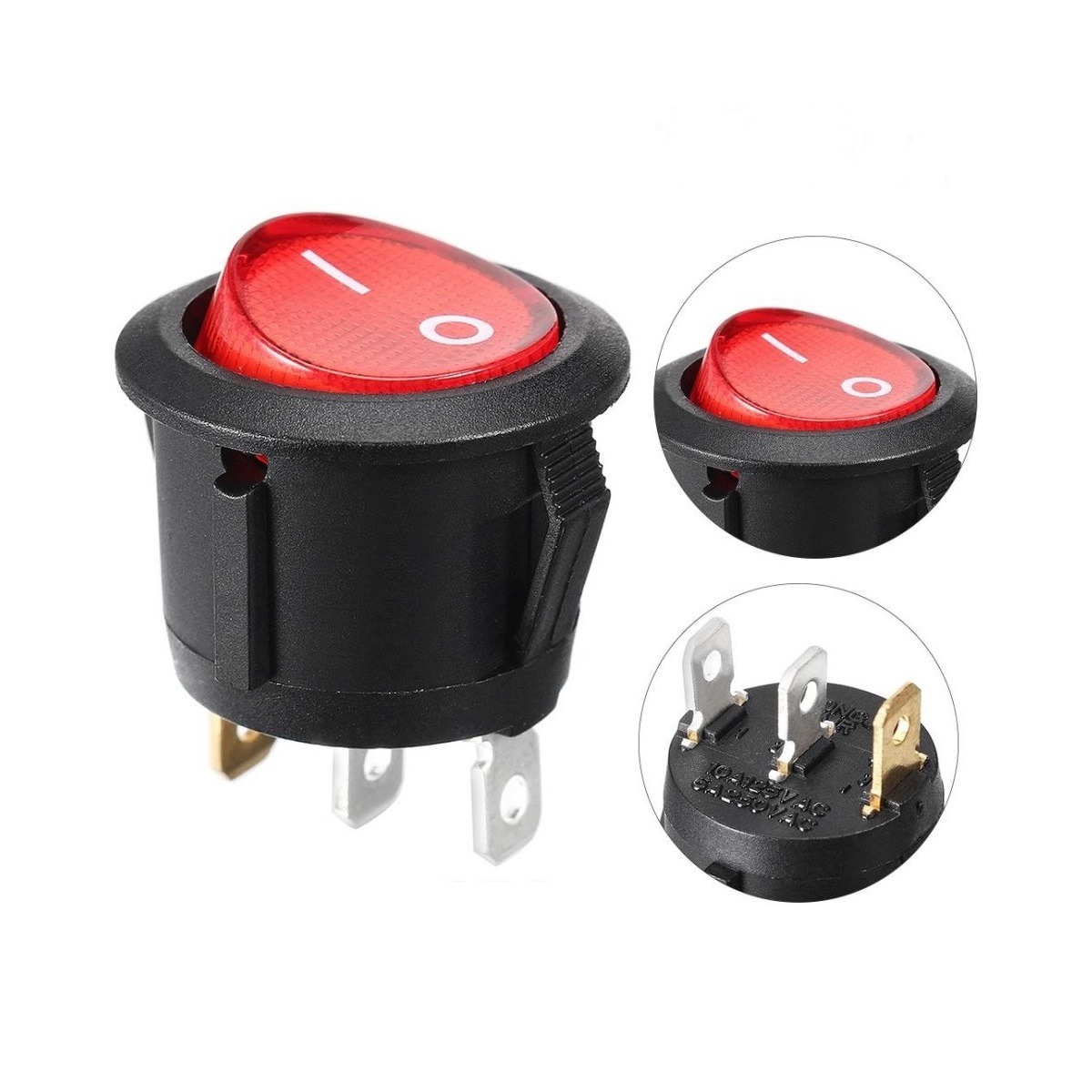

کلید راکر دو حالته گرد چراغ دار KCD1-105 مرغوب

کلید سوئیچ راکر متوسط گرد چراغ‌دار 3 پین دو کنتاکت مدل KCD1-105 پایه مس

این کلید راکر گرد یک سوئیچ الکتریکی با کیفیت ساخت بسیار بالا و طراحی زیبا است که برای قطع و وصل جریان برق در مدارها و دستگاه‌های مختلف به کار می‌رود. مدل این کلید KCD1-105 بوده و از مواد اولیه مرغوب تولید شده است که طول عمر و کارایی آن را تضمین می‌کند. یکی از برجسته‌ترین ویژگی‌های این کلید، استفاده از پایه‌هایی از جنس مس خالص است که رسانایی الکتریکی عالی و اتصالی پایدار و بدون افت ولتاژ را فراهم می‌آورد.

به لطف طراحی فشاری (Snap-in)، نصب آن بر روی پنل‌ها بسیار آسان بوده و نیاز به هیچ‌گونه پیچ یا ابزار خاصی ندارد. وجود چراغ داخلی (نشانگر) به رنگ قرمز، وضعیت روشن یا خاموش بودن دستگاه را به وضوح نمایش می‌دهد که این ویژگی هم به زیبایی محصول و هم به کارایی آن می‌افزاید.

>> ویژگی‌های کلیدی کلید راکر دو حالته گرد چراغ دار KCD1-105 مرغوب:

• کیفیت ساخت بالا: تولید شده از مواد مرغوب برای حداکثر دوام و اطمینان.
• پایه‌های مسی و لحیمی: دارای 3 پایه از جنس مس برای حداکثر رسانایی و اتصال دائمی و مطمئن از طریق لحیم‌کاری.
• طراحی گرد و مدرن: مناسب برای پنل‌های کنترل و دستگاه‌های مختلف با ظاهری زیبا.
• چراغ نشانگر داخلی: چراغ قرمز رنگ برای نمایش وضعیت روشن/خاموش (ON/OFF).
• نصب آسان (Snap-in): به راحتی و با فشار در حفره‌ی پنل با سایز مناسب قرار می‌گیرد.
• قابلیت اطمینان بالا: تحمل جریان تا 10 آمپر در ولتاژ 125 ولت و 6 آمپر در ولتاژ 250 ولت AC.
• علامت‌گذاری استاندارد: دارای نمادهای I (روشن) و O (خاموش) بر روی کلید.

مشخصات فنی کلید راکر دو حالته گرد چراغ دار KCD1-105 مرغوب:

• مدل: KCD1-105
• نوع کلید: راکر گرد، 3 پین، چراغ‌دار
• عملکرد: ON-OFF (SPST – Single Pole, Single Throw)
• ولتاژ و جریان نامی: 10 آمپر در 125 ولت AC و 6 آمپر در 250 ولت AC
• رنگ چراغ: قرمز (Red)
• رنگ بدنه: مشکی (Black)
• تعداد پایه‌ها: 3 عدد
• جنس پایه‌ها: مس (Copper)
• نوع اتصال: لحیمی (Solder Terminal)
• عمر مکانیکی: بیش از 10,000 سیکل قطع و وصل
• گواهینامه‌ها: CE, CQC

ابعاد فیزیکی کلید راکر دو حالته گرد چراغ دار KCD1-105 مرغوب:

بر اساس اطلاعات موجود در تصویر، ابعاد اصلی این کلید به شرح زیر است:

• قطر کلی (لبه بیرونی): 23.0 میلی‌متر
• قطر مورد نیاز برای حفره نصب: حدود 20 میلی‌متر (این سایز استاندارد برای این مدل کلید است)
• ارتفاع پایه‌ها از زیر بدنه: 10.2 میلی‌متر
• عرض هر پایه (ترمینال): حدود 5.0 میلی‌متر

راهنمای نصب و سیم‌بندی:

این کلید دارای سه پایه لحیمی است. برای اتصال، سیم‌ها باید به این پایه‌ها لحیم شوند تا یک اتصال فیزیکی محکم و دائمی ایجاد شود. دو پایه به رنگ نقره‌ای برای قطع و وصل مدار اصلی و یک پایه به رنگ طلایی (برنجی) برای اتصال به سیم نول جهت روشن شدن چراغ داخلی است.

• پایه طلایی (Brass Terminal): به سیم نول (Neutral) لحیم می‌شود.
• پایه نقره‌ای وسطی: به سیم فاز ورودی (Live/Hot Input) لحیم می‌شود.
• پایه نقره‌ای کناری: به خروجی (Output) که به مصرف‌کننده یا دستگاه (Load) متصل است، لحیم می‌شود.

نحوه عملکرد:

وقتی کلید در وضعیت ON (روشن) قرار می‌گیرد، جریان فاز از پایه ورودی به پایه خروجی منتقل شده و دستگاه شما روشن می‌شود. همزمان، مدار داخلی چراغ بین پایه خروجی و پایه نول کامل شده و چراغ کلید نیز روشن می‌گردد تا وضعیت فعال بودن را نشان دهد.

کاربردهای کلید راکر دو حالته گرد چراغ دار KCD1-105 مرغوب:

این نوع کلید به دلیل کیفیت بالا، اتصال لحیمی مطمئن و کارایی بالا در طیف وسیعی از دستگاه‌ها استفاده می‌شود، از جمله:

• لوازم خانگی: مانند کتری برقی، آبسردکن، قهوه‌ساز و…
• منابع تغذیه و آداپتورها: به عنوان کلید پاور اصلی.
• چندراهی‌های برق و محافظ‌ها.
• تجهیزات صنعتی: در پنل‌های کنترل ماشین‌آلات.
• پروژه‌های الکترونیکی DIY: برای ساخت جعبه‌های کنترل و دستگاه‌های سفارشی.
• تجهیزات خودرویی: برای کنترل ادوات جانبی مانند چراغ‌ها یا فن‌های اضافی.

این محصول یک راه حل ایده‌آل و با کیفیت برای کنترل قدرت در پروژه‌های شما با ظاهری حرفه‌ای و اتصال پایدار است.
