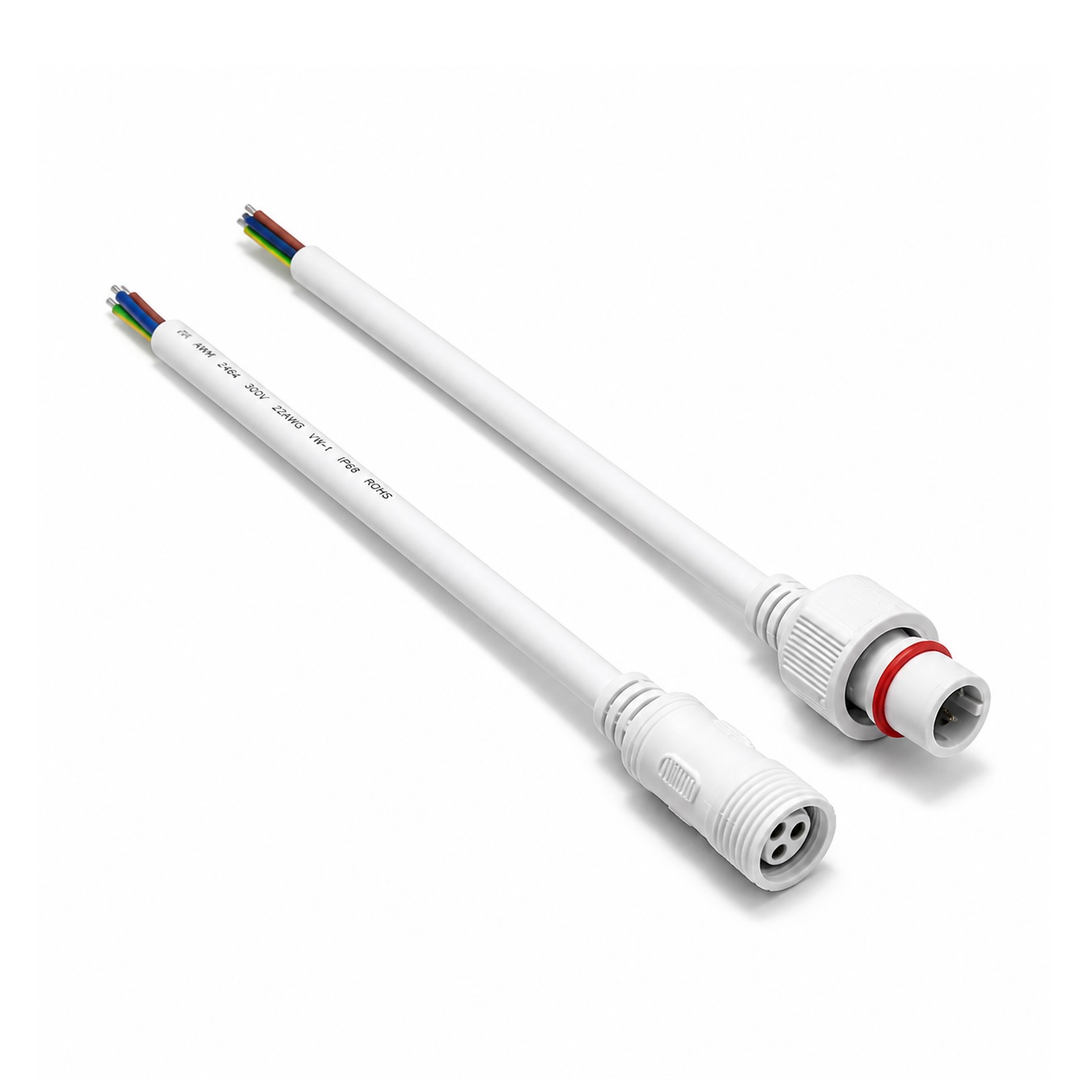

کانکتور ضد آب ۳ پین نری و مادگی پیچی

بررسی تخصصی و جامع سوکت و کانکتور ضد آب ۳ پین نری و مادگی سرکابلی (پیچی)

در دنیای مدرن اتصالات الکتریکی، محافظت از سیم‌کشی‌ها در برابر عوامل مخرب محیطی مانند رطوبت، باران و گردوغبار از اهمیت بالایی برخوردار است. کانکتور ضد آب ۳ پین نری و مادگی سرکابلی یکی از بهترین و کاربردی‌ترین تجهیزات برای ایجاد اتصالات کاملاً ایزوله و ایمن در پروژه‌های صنعتی، خانگی و خودرویی است. این فیش ضد آب با طراحی مهندسی‌شده و بهره‌گیری از مکانیزم قفل‌شونده پیچی، خیال شما را از بابت هرگونه اتصالی، افت ولتاژ یا نفوذ آب در شرایط سخت جوی و فضاهای باز (Outdoor) راحت می‌کند.

———————————

بررسی مشخصات فنی کانکتور ضد آب ۳ پین نری و مادگی پیچی

این سوکت ضد آب ۳ پین، تنها یک قاب پلاستیکی ساده نیست، بلکه مجموعه‌ای از ویژگی‌های فنی برجسته را در خود جای داده است که آن را به یک انتخاب حرفه‌ای تبدیل می‌کند:

• کیفیت کابل و متریال رسانا: یکی از مهم‌ترین نقاط قوت این محصول، استفاده از سیم تمام مس و قلع‌اندود شده است. استفاده از مس خالص بالاترین میزان رسانایی و کمترین افت ولتاژ را تضمین می‌کند. همچنین فرآیند قلع‌اندود کردن رشته‌های سیم، مقاومت آن‌ها را در برابر اکسیداسیون، سولفاته شدن و رطوبت به شدت افزایش می‌دهد که برای استفاده در محیط‌های مرطوب یک ضرورت حیاتی است.

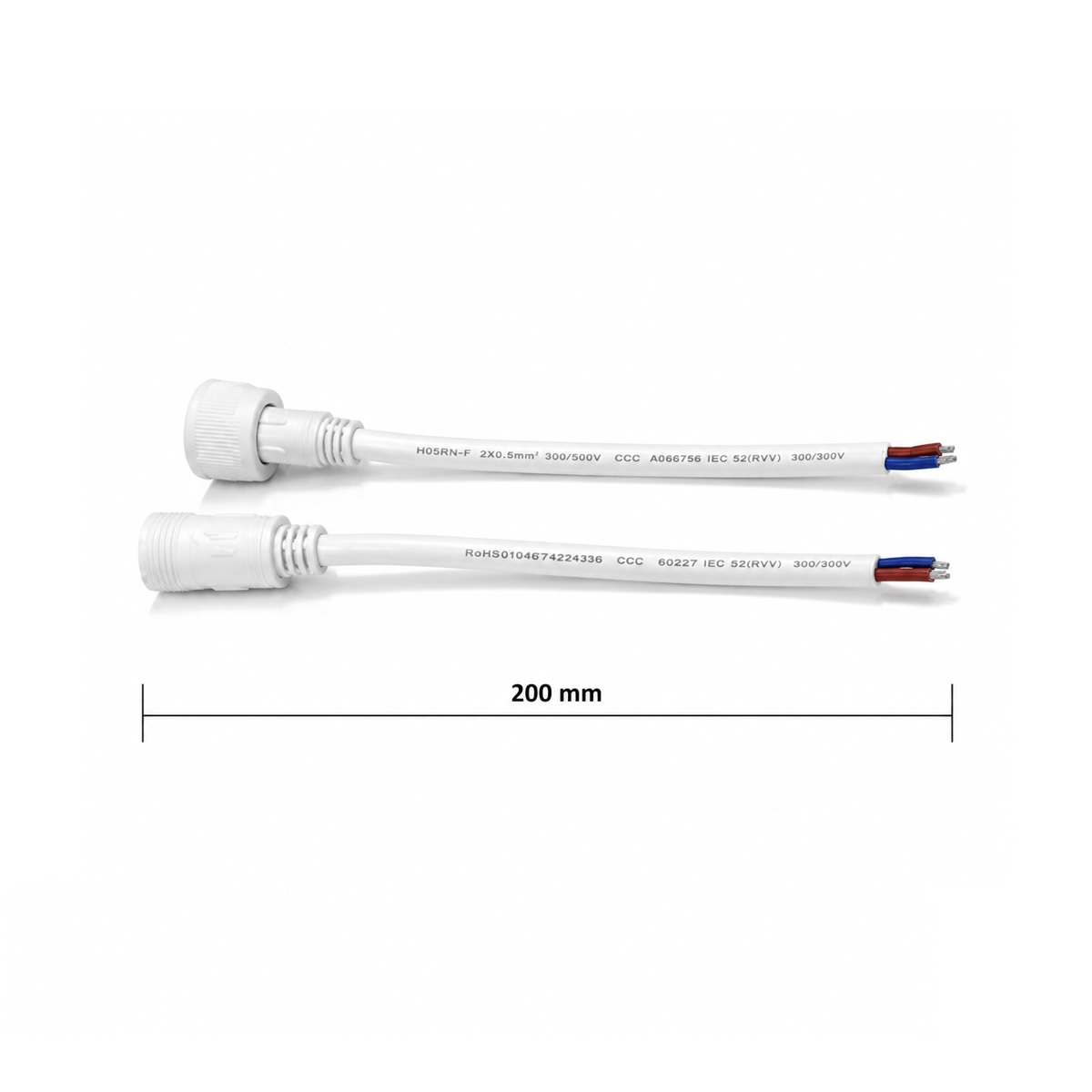

• طول کابل و سهولت در نصب: طول کابل در هر طرف (نری و مادگی) حدوداً ۲۰ سانتی‌متر در نظر گرفته شده است. این ابعاد استاندارد به شما فضای کافی برای مانور دادن و برقراری ارتباط با مدار اصلی را می‌دهد.
• آماده‌سازی پیش‌فرض کارخانه‌ای: برای صرفه‌جویی در زمان تکنسین‌ها و نصاب‌ها، انتهای کابل‌ها از پیش غلاف‌برداری و قلع‌اندود شده است. این ویژگی باعث می‌شود تا بدون نیاز به سیم‌لخت‌کن و آماده‌سازی اولیه، کابل‌ها مستقیماً آماده لحیم‌کاری، اتصال به ترمینال یا استفاده از وارنیش حرارتی باشند.
• سیستم آب‌بندی قدرتمند: در محل تلاقی سوکت نری و مادگی، یک واشر سیلیکونی (O-Ring) تعبیه شده است. زمانی که دو بخش کانکتور را به هم متصل کرده و مهره‌ی رزوه‌دار را می‌پیچانید، این واشر کاملاً فشرده شده و درزهای عبور هوا و آب را با ضریب اطمینان ۱۰۰ درصد مسدود می‌کند.

———————————

مهم‌ترین کاربردهای کانکتور ضد آب ۳ پین نری و مادگی پیچی در صنایع مختلف

وجود ۳ پین مجزا در این کانکتور، آن را برای انتقال فاز، نول و ارت (در برق شهری) یا انتقال همزمان تغذیه (مثبت و منفی) به همراه یک خط دیتا و سیگنال بسیار ایده‌آل کرده است. کلمات کلیدی پرجستجو نشان می‌دهند که کاربران برای مصارف زیر به شدت به این قطعه نیاز دارند:

• سیستم‌های نورپردازی فضای باز و نما: اتصال کاملاً ایمن و ضد باران برای پروژکتورهای LED، وال‌واشرها، چراغ‌های دفنی، ریسه‌های نوری نما و چراغ‌های پارکی که نیاز به سیم ارت دارند.
• تجهیزات آفرود و خودروهای سنگین: سیم‌کشی ایمن برای لایت‌بار روی سقف، پروژکتورهای مهکشن سپر، وینچ‌ها و تجهیزات الکترونیکی ماشین‌های آفرود که دائماً در معرض گل‌ولای و شستشو هستند.
• اتوماسیون صنعتی و تابلو برق: برقراری ارتباط پایدار و بدون نویز برای سنسورهای ۳ سیمه صنعتی، لیمیت سوئیچ‌ها و تجهیزات ابزار دقیق در کارخانجات با رطوبت و آلایندگی بالا.
• تجهیزات مبتنی بر انرژی تجدیدپذیر: استفاده در اتصالات بین پنل‌های خورشیدی (سولار)، توربین‌های بادی کوچک و باتری‌خانه‌ها در محیط‌های باز.
• پمپ‌های آب و تجهیزات استخری: سیم‌کشی ایمن پمپ‌های آبنما، سیستم‌های تصفیه و نورپردازی داخل استخر و آکواریوم (با رعایت الزامات ولتاژ پایین و ایمن).

———————————

جدول مشخصات فنی کانکتور ضد آب ۳ پین

• نوع محصول: سوکت و کانکتور ضد آب سرکابلی (نری و مادگی)
• تعداد پین (قطب): ۳ پین مجزا
• طول کابل نری: حدود ۲۰ سانتی‌متر
• طول کابل مادگی: حدود ۲۰ سانتی‌متر
• جریان قابل استفاده: حدودا 6 آمپر
• جنس کابل و رسانا: سیم تمام مس (با روکش قلع‌اندود جهت جلوگیری از سولفاته شدن)
• وضعیت انتهای کابل: غلاف‌برداری شده و قلع‌اندود (آماده‌ی لحیم‌کاری و اتصال سریع)
• مکانیزم قفل‌شونده: مهره‌ی پیچی مستحکم (جلوگیری از قطع اتصال بر اثر کشش)
• عنصر آب‌بندی: واشر سیلیکونی یکپارچه (O-Ring)
• مقاومت محیطی: مقاوم در برابر نفوذ آب، باران، رطوبت و گردوغبار (مناسب برای محیط‌های Outdoor)
• رنگ بدنه و کابل: مشکی
• کاربرد اصلی: نورپردازی نما و فضای باز، اتصالات سنسورهای ۳ سیمه، تجهیزات آفرود و پنل‌های خورشیدی کوچک

———————————

راهنمای نصب و راه‌اندازی سریع کانکتور ضد آب ۳ پین نری و مادگی پیچی

۱. اتصال اولیه: سیم‌های غلاف‌برداری شده و قلع‌اندود انتهای سوکت را به سیم‌های دستگاه خود متصل کنید. (پیشنهاد می‌شود برای اتصال دائم این دو سیم به یکدیگر از لحیم و سپس وارنیش حرارتی چسب‌دار استفاده کنید تا آب‌بندی در این بخش نیز حفظ شود).

۲. تراز کردن پین‌ها: شیار راهنمای (زائده‌ی پلاستیکی) داخل سوکت‌ها را پیدا کرده و روبه‌روی هم قرار دهید. این کار مانع از کج شدن یا شکستن ۳ پین داخلی در هنگام جا زدن می‌شود.

۳. قفل کردن نهایی: پس از جا رفتن کامل سوکت‌ها، مهره‌ی پیچی بیرونی را تا انتها بچرخانید تا سفت شود. فشرده شدن کامل واشر سیلیکونی، نشان‌دهنده موفقیت‌آمیز بودن عملیات آب‌بندی است.
