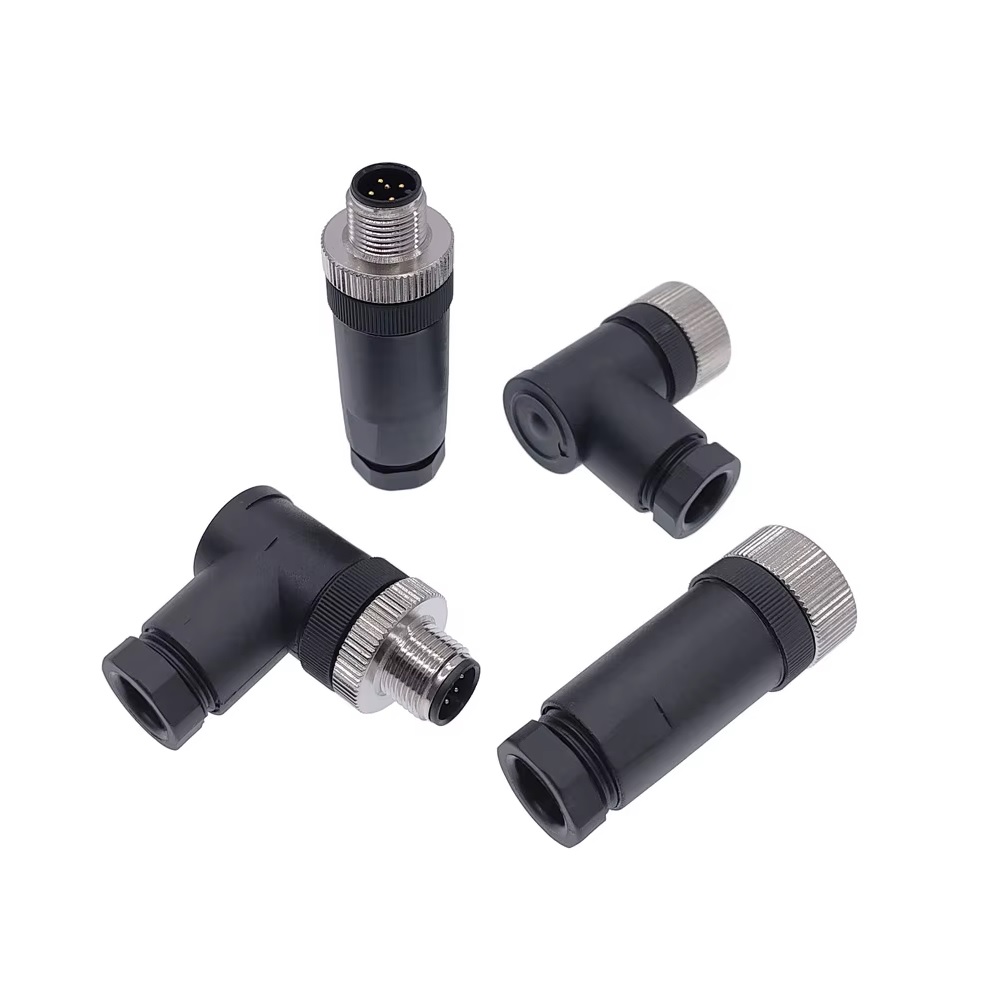

کانکتور سنسوری M12 مادگی 5 پین سرکابلی پیچی رایت

کانکتور سنسوری M12 مادگی ۵ پین سرکابلی زاویه‌دار (پیچی / Field-Wireable / IP67 / Right-Angle)

بررسی تخصصی و معرفی محصول

در محیط‌های صنعتی که با محدودیت فضای فیزیکی مواجه هستیم، مانند پشت پنل‌های کنترل، داخل جعبه‌های تقسیم فشرده یا مجاورت بدنه ماشین‌آلات CNC، کانکتورهای مستقیم (Straight) ممکن است باعث خمیدگی بیش از حد کابل و اشغال فضای غیرضروری شوند. کانکتور سنسوری M12 مادگی ۵ پین سرکابلی پیچی رایت (زاویه‌دار ۹۰ درجه) راه‌حل مهندسی برای مدیریت بهینه کابل‌کشی است. این کانکتور با هدایت ۹۰ درجه‌ای کابل، تنش مکانیکی را از محل اتصال دور کرده و از شکستگی رشته‌های مسی و خرابی زودرس کابل جلوگیری می‌کند.

طراحی Field-Wireable (قابل سیم‌کشی در محل) به تکنسین‌های فنی اجازه می‌دهد تا بدون نیاز به تجهیزات پرس‌کاری پیچیده، با استفاده از ترمینال‌های پیچی داخلی، ۵ رشته سیم را با دقت بالا متصل کنند. این ویژگی در زمان عیب‌یابی و تعمیرات سریع خطوط تولید، ارزش عملکردی بالایی دارد.

استاندارد حفاظتی ضدآب IP67

این کانکتور به دلیل ساختار آب‌بندی‌شده و مهره قفل‌کننده دقیق، دارای استاندارد حفاظتی IP67 است. این رتبه حفاظتی بدین معناست که اتصالات داخلی در برابر نفوذ گردوغبار کاملاً مصون بوده و در برابر پاشش آب (Water Jet) و غوطه‌وری کوتاه‌مدت (تا عمق ۱ متر به مدت ۳۰ دقیقه) کاملاً مقاوم است. این ویژگی باعث می‌شود کانکتور در محیط‌های مرطوب، کارگاه‌های با شست‌وشوی صنعتی (Washdown) و فضاهای آلوده به روغن و گریس، عملکردی پایدار و بدون قطعی سیگنال داشته باشد.

بخش تخصصی: چرا کانکتور ۵ پین رایت (زاویه‌دار)؟

ترکیب تعداد ۵ پین و زاویه ۹۰ درجه، یک انتخاب تخصصی برای کاربردهای زیر است:

• مدیریت سیگنال‌های پیچیده: برخلاف کانکتورهای ۳ و ۴ پین، این مدل ۵ پین اجازه می‌دهد علاوه بر خطوط تغذیه (مثبت و منفی)، سه رشته سیم دیگر برای سیگنال‌های آنالوگ (4-20mA)، سنسورهای با خروجی دوگانه (NO+NC) و یا شیلد/ارت جهت کاهش نویز الکترومغناطیسی (EMI) استفاده شود.
• بهینه‌سازی فضای نصب: طراحی رایت (زاویه‌دار) ارتفاع کل اتصال را کاهش می‌دهد. این امر برای رباتیک، بازوهای متحرک و تجهیزاتی که فاصله کمی با بدنه دستگاه دارند، حیاتی است و از برخورد کابل با موانع جلوگیری می‌کند.
• استاندارد کدینگ A: با وجود ۵ پین، این کانکتور از کدینگ A استفاده می‌کند که با سنسورها و ماژول‌های ورودی/خروجی صنعتی کاملاً سازگار است و از اتصال اشتباه به پورت‌های دیگر جلوگیری می‌کند.
• دوام مکانیکی: استفاده از کانکتور رایت، شعاع خمش کابل را بهینه‌تر می‌کند و فشار وارده بر کنتاکت‌های داخلی را در اثر لرزش‌های دستگاه یا حرکت کابل، کاهش می‌دهد.

ویژگی‌های کلیدی کانکتور سنسوری M12 مادگی 5 پین سرکابلی پیچی رایت

• طراحی زاویه‌دار (90° Right-Angle): ایده‌آل برای فضاهای فشرده و تابلوهای کنترل با عمق کم.
• نصب سریع در محل (Field-Wireable): اتصال آسان رشته‌های کابل به ترمینال‌های پیچی داخلی بدون نیاز به ابزار پرس.
• ظرفیت ۵ پین با کدینگ A: سازگار با تجهیزات ۵ سیمه برای انتقال سیگنال، تغذیه و شیلد.
• استاندارد صنعتی IP67: کاملاً ضدآب، ضدگردوغبار و مقاوم در برابر روغن و شرایط محیطی خشن.
• مکانیسم قفل مهره‌ای: رزوه استاندارد M12×1 جهت اطمینان از اتصال محکم و مقاوم در برابر لرزش‌های دائم.

مشخصات فنی کانکتور سنسوری M12 مادگی 5 پین سرکابلی پیچی رایت

• نوع محصول: کانکتور سنسوری صنعتی M12
• مدل: سرکابلی مادگی زاویه‌دار (Female Right-Angle)
• تعداد پین/کنتاکت: ۵ پین (5-Pin A-Coded)
• روش اتصال کابل: پیچی داخلی (Screw Terminal)
• استاندارد حفاظتی: IP67 (ضدآب و ضدگردوغبار)
• نوع رزوه: مهره پیچی استاندارد M12×1
• جهت‌گیری: ۹۰ درجه (Right-Angle)
• قطر کابل سازگار: مناسب برای کابل‌های استاندارد سنسوری (معمولاً ۴ تا ۶ میلی‌متر)
• جنس بدنه: پلی‌آمید تقویت‌شده صنعتی (PA66)
• ولتاژ / جریان نامی: تا ۶۰ ولت AC/DC / حداکثر ۴ آمپر به ازای هر کنتاکت

کاربردهای جامع و عملیاتی کانکتور سنسوری M12 مادگی 5 پین سرکابلی پیچی رایت

• تجهیزات ابزار دقیق و سنسورهای پیچیده: اتصال به انواع سنسورهای فشار، دما و التراسونیک با خروجی‌های آنالوگ/دیجیتال ۵ سیمه.
• انکودرها و خط‌کش‌های دیجیتال: ارتباط پایدار در ماشین‌آلات CNC که فضای محدودی برای خروج کابل دارند.
• بازوهای رباتیک: مدیریت کابل‌ها در نقاط مفصلی ربات جهت جلوگیری از خمش‌های غیرمجاز.
• جعبه‌های توزیع I/O (Junction Boxes): استفاده در ورودیِ باکس‌های توزیع چندپورت برای جلوگیری از درهم‌تنیدگی کابل‌ها در تابلو.
• شیرهای برقی و سولونوئیدهای صنعتی: اتصال ایمن در فضاهای تنگ و متراکم پشت شیرهای برقی.
