کانکتور سنسوری M12 نری 3 پین سرکابلی پیچی

کانکتور سنسوری M12 نری ۳ پین سرکابلی (پیچی / Field-Wireable / IP67)

بررسی تخصصی و معرفی محصول

در محیط‌های صنعتی، خطوط تولید اتوماسیون و پروژه‌های رباتیک، ایجاد یک اتصال الکتریکی پایدار، مقاوم در برابر لرزش و نفوذ آب و گردوغبار از اهمیت حیاتی برخوردار است. کانکتور سنسوری M12 نری ۳ پین سرکابلی یکی از پرکاربردترین استانداردهای اتصال در مهندسی برق صنعتی و ابزار دقیق است که برای اتصال کابل‌ها به انواع سنسورها، عملگرها، سوئیچ‌ها و تجهیزات فیلدباس طراحی شده است.

این کانکتور از نوع Field-Wireable (قابل سیم‌کشی در محل) است؛ به این معنا که تکنسین می‌تواند بدون نیاز به دستگاه پرس یا لحیم‌کاری پیچیده، کابل مورد نظر را به روش ترمینال پیچی (Screw Terminal) به‌سادگی داخل کانکتور محکم کند. بدنه مستحکم این کانکتور با استاندارد حفاظتی بالا در برابر تنش‌های مکانیکی، روغن، رطوبت و لرزش‌های مداوم ماشین‌آلات صنعتی مقاومت فوق‌العاده‌ای دارد.

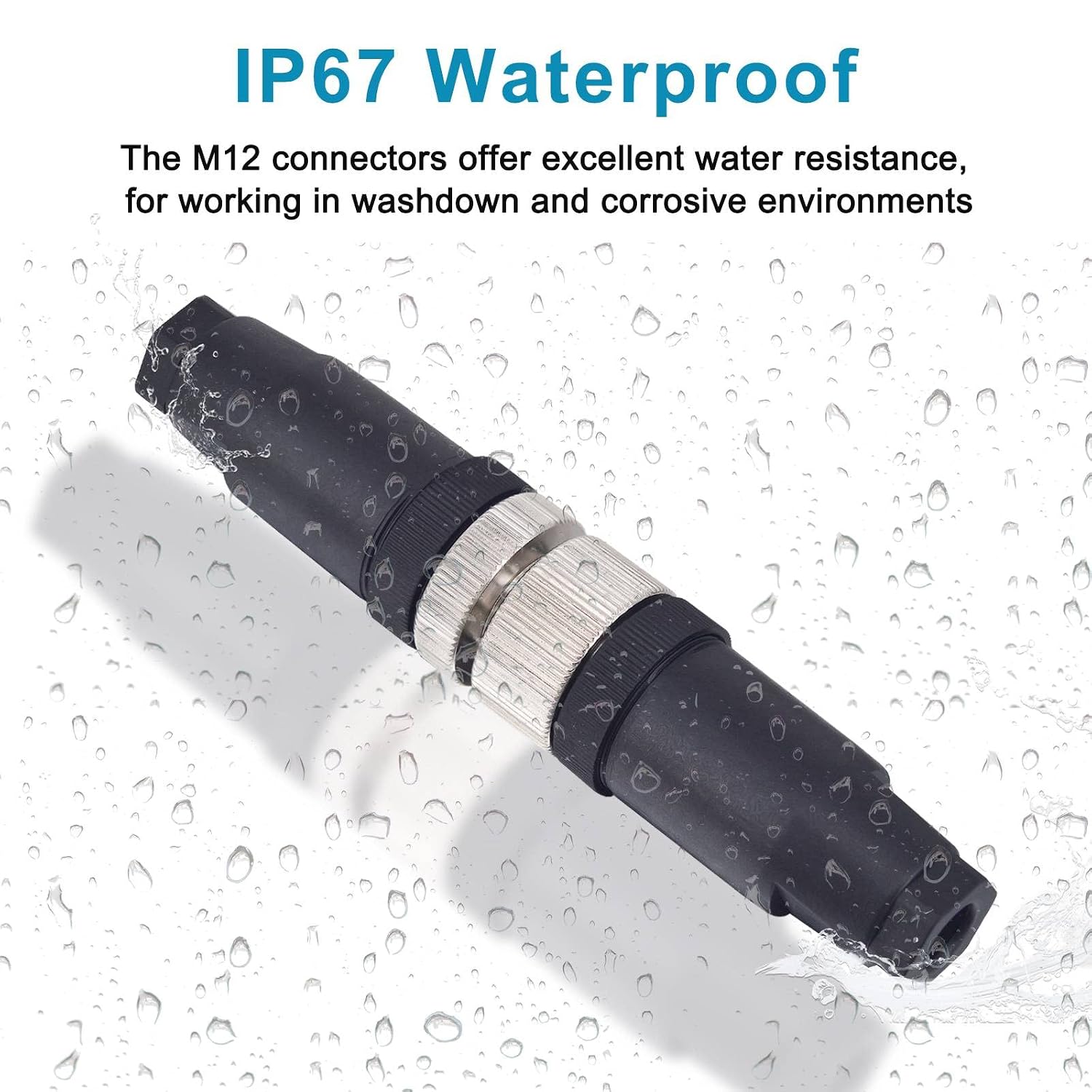

استاندارد حفاظتی ضدآب IP67

این کانکتور به لطف واشرهای آب‌بندی مهندسی‌شده، اورینگ‌های دقیق و ساختار بدنه فشرده، دارای استاندارد حفاظتی IP67 است. این ویژگی به معنای مقاومت کامل در برابر نفوذ گردوغبار و قابلیت غوطه‌وری موقت در آب (تا عمق ۱ متر به مدت ۳۰ دقیقه) است. وجود استاندارد IP67 تضمین می‌کند که در محیط‌های خشن کارگاهی، خطوط شست‌وشوی صنعتی (Washdown)، محیط‌های مرطوب یا فضای باز، هیچ‌گونه رطوبت یا مایعاتی به داخل ناحیه اتصال نفوذ نکند و از اتصالی، اکسیداسیون کنتاکت‌ها و قطعی سیگنال جلوگیری شود.

بخش تخصصی: تفاوت و کاربرد کانکتورهای M12 و M8 در صنعت

کانکتورهای پیچی سری M (متریک) سنگ‌بنای اتصالات در اتوماسیون مدرن و استانداردهای میدانی هستند. انتخاب میان سایز M12 و M8 بر اساس ابعاد تجهیز، جریان عبوری و پروتکل ارتباطی تعیین می‌شود:

• قطر رزوه و استحکام مکانیکی: عدد درج‌شده پس از حرف M، نشان‌دهنده قطر خارجی رزوه بر حسب میلی‌متر است. کانکتور M12 دارای رزوه‌ای با قطر ۱۲ میلی‌متر است که مقاومت مکانیکی، تحمل لرزش، کشش و ضربه‌پذیری بالاتری نسبت به سایز کوچک‌تر M8 ارائه می‌دهد.
• تحمل جریان و ولتاژ: پین‌های کانکتور M12 به دلیل ضخامت و فاصله فیزیکی بیشتر، قادر به هدایت جریان‌های بالاتر (معمولاً تا ۴ آمپر در پین‌های استاندارد سیگنال و جریان‌های بالاتر در کدهای پاور) و ولتاژ نامی بالاتر (تا ۲۵۰ ولت) هستند؛ در حالی که کانکتورهای M8 عمدتاً برای جریان‌های پایین‌تر (معمولاً ۱.۵ تا ۳ آمپر) و ولتاژهای کاری ۳۰ تا ۶۰ ولت طراحی شده‌اند.
• کدبندی (Coding): استاندارد M12 تنوع گسترده‌ای از کدبندی‌ها را شامل می‌شود؛ از جمله A-Code (مخصوص سنسورها، ورودی/خروجی‌های دیجیتال و تغذیه DC)، B-Code (شبکه‌های پروفیباس Profibus)، D-Code (شبکه‌های صنعتی چون Profinet و اترنت صنعتی ۱۰۰ مگابیت) و X-Code (انتقال داده گیگابیتی تا ۱۰Gbps). این کدبندی مکانیکی از اتصال اشتباه کابل‌ها به پورت‌های غیرهم‌نام جلوگیری می‌کند. در مدل ۳ پین مدنظر، فرمت استاندارد A-Code است که پروتکل بدون نقص برای سنسورهای ۳ سیمه صنعتی به‌شمار می‌رود.
• فضای نصب و ابعاد سنسور: کانکتور M8 برای تجهیزات مینیاتوری، میکروگریپرها و سیلندرهای باریک که فضای محدودی دارند ترجیح داده می‌شود؛ اما کانکتور M12 استاندارد فراگیر و غالب خطوط تولید برای سنسورهای بدنه M12، M18، M30 و انواع باکس‌های توزیع صنعتی (Junction Box) است.

ویژگی‌های کلیدی کانکتور سنسوری M12 نری 3 پین سرکابلی پیچی

• نصب آسان در محل (Field-Wireable): بدون نیاز به ابزار پرس خاص؛ اتصال سیم‌ها با استفاده از ترمینال‌های پیچی داخلی به سرعت و با اطمینان بالا انجام می‌شود.
• ساختار ۳ پین استاندارد (A-Coded): ایده‌آل برای انتقال توان، سیگنال‌های دیجیتال و خطوط ارتباطی سنسورهای ۳ سیمه (مانند سنسورهای مجاورتی، نوری و انکودرها).
• مقاومت صنعتی بالا و ضدآب (IP67): بدنه مقاوم در برابر ضربه، گردوغبار، پاشش آب، روغن و رطوبت شدید.
• مکانیسم قفل پیچی ایمن: رزوه استاندارد M12 با پایداری عالی که از جدا شدن اتفاقی کابل بر اثر لرزش‌های شدید ماشین‌آلات جلوگیری می‌کند.
• قابلیت باز کردن و سیم‌کشی مجدد: طراحی ماژولار که امکان تعویض کابل یا عیب‌یابی سریع را در صورت نیاز فراهم می‌کند.

مشخصات فنی کانکتور سنسوری M12 نری 3 پین سرکابلی پیچی

• نوع محصول: کانکتور سنسوری صنعتی M12
• مدل: سرکابلی نری (Male Cable Connector)
• تعداد پین/کنتاکت: ۳ پین (3-Pin)
• روش اتصال کابل: پیچی داخلی (Screw Terminal)
• استاندارد حفاظتی: IP67 (ضدآب و ضدگردوغبار)
• نوع رزوه و قفل: پیچی محکم استاندارد M12x1
• جهت‌گیری: مستقیم (Straight)
• قطر کابل سازگار: مناسب برای انواع کابل‌های سنسوری با غلاف استاندارد (معمولاً ۴ تا ۶ میلی‌متر)
• جنس بدنه: پلاستیک صنعتی مقاوم (PA66) / کنتاکت‌های آبکاری‌شده با هدایت الکتریکی بالا

کاربردهای جامع و عملیاتی کانکتور سنسوری M12 نری 3 پین سرکابلی پیچی

1. انواع سنسورهای مجاورتی و ابزار دقیق ۳ سیمه: اتصال استاندارد انواع سنسورهای القایی (Inductive)، خازنی (Capacitive) و مغناطیسی با خروجی‌های ترانزیستوری دیجیتال (PNP یا NPN) به تغذیه ۲۴ ولت و خط سیگنال.
2. سنسورهای اپتوالکتریک، لیزری و التراسونیک: کابل‌کشی سنسورهای تشخیص موقعیت نوری، پرده‌های نوری حفاظتی، سنسورهای اندازه‌گیری فاصله و اسکنرهای بازرسی در نوار نقاله‌ها.
3. تجهیزات متحرک، ماشین‌های CNC و خطوط برش: هدایت سیگنال میکروسوئیچ‌ها، لیمیت‌سوئیچ‌های محورها، انکودرهای دورانی و پروب‌های تنظیم ابزار که در معرض لرزش پیوسته، مایعات خنک‌کننده (کولانت) و براده‌های فلزی قرار دارند.
4. ماژول‌های I/O فیلد و جانکشن‌باکس‌های صنعتی: برقراری ارتباط سریع و بدون نیاز به سربندی داخل تابلو، میان سنسورهای محیط کارخانه و ماژول‌های ورودی/خروجی غیرمتمرکز (Remote I/O) یا جعبه‌های تقسیم فیلدباس.
5. شیرهای برقی، اکچویتورها و سیلندرهای پنوماتیک/هیدرولیک: تغذیه بوبین سلونوئیدها و اتصال سنسورهای موقعیت پیستون (Reed Switches) جهت تشخیص وضعیت باز و بسته بودن سیلندرها.
6. ربات‌های صنعتی و بازوهای گریپر: سیم‌کشی انعطاف‌پذیر ابزارهای انتهای بازو (EOAT)، سنسورهای فشار و گریپرهای رباتیک با امکان تعویض سریع کابل در صورت آسیب‌دیدگی مکانیکی.
7. صنایع بسته‌بندی، دارویی، غذایی و خودروسازی: مناسب ماشین‌آلات با سرعت کاری بالا که نیازمند اتصالات ضدآب IP67، مقاوم در برابر شست‌وشو، روغن، گریس و مواد شیمیایی خورنده هستند.
