کانکتور صنعتی USB3.0 پنلی ضدآب درپوش دار مادگی

مقدمه:

در طراحی و اجرای پروژه‌های صنعتی، شبکه‌ای و تجهیزات فضای باز، یکی از بزرگ‌ترین چالش‌ها، محافظت از پورت‌های ارتباطی در برابر عوامل مخرب محیطی نظیر رطوبت، گردوغبار و ضربه است. کانکتور صنعتی USB 3.0 ضدآب درپوش‌دار (دوطرف مادگی)، یک راهکار بی‌نظیر، جان‌سخت و کاملاً استاندارد برای ایجاد یک درگاه ارتباطی ایمن است. این کوپلر پنلی به شما اجازه می‌دهد تا بدون نیاز به دانش لحیم‌کاری یا ابزارهای خاص، ارتباط کابل‌های USB خود را به بیرون از تابلوهای برق، باکس‌های صنعتی یا داشبورد خودرو انتقال دهید. به لطف درپوش محافظ یکپارچه، این پورت در زمان‌هایی که استفاده نمی‌شود، کاملاً عایق‌بندی شده و بالاترین ضریب امنیت را برای تجهیزات گران‌قیمت شما به ارمغان می‌آورد.

———————————

نقد و بررسی فنی کانکتور صنعتی USB3.0 پنلی ضدآب درپوش دار مادگی:

این محصول بر پایه استاندارد پرسرعت USB 3.0 طراحی شده است که امکان انتقال داده‌ها با سرعت خیره‌کننده ۵ گیگابیت بر ثانیه (۱۰ برابر سریع‌تر از USB 2.0) را فراهم می‌کند؛ بنابراین برای انتقال تصاویر دوربین‌های مداربسته، داده‌های حجیم سنسورها و فلش‌مموری‌ها کاملاً ایده‌آل است (همچنین با استانداردهای قدیمی‌تر مانند USB 2.0 نیز سازگاری کامل دارد).

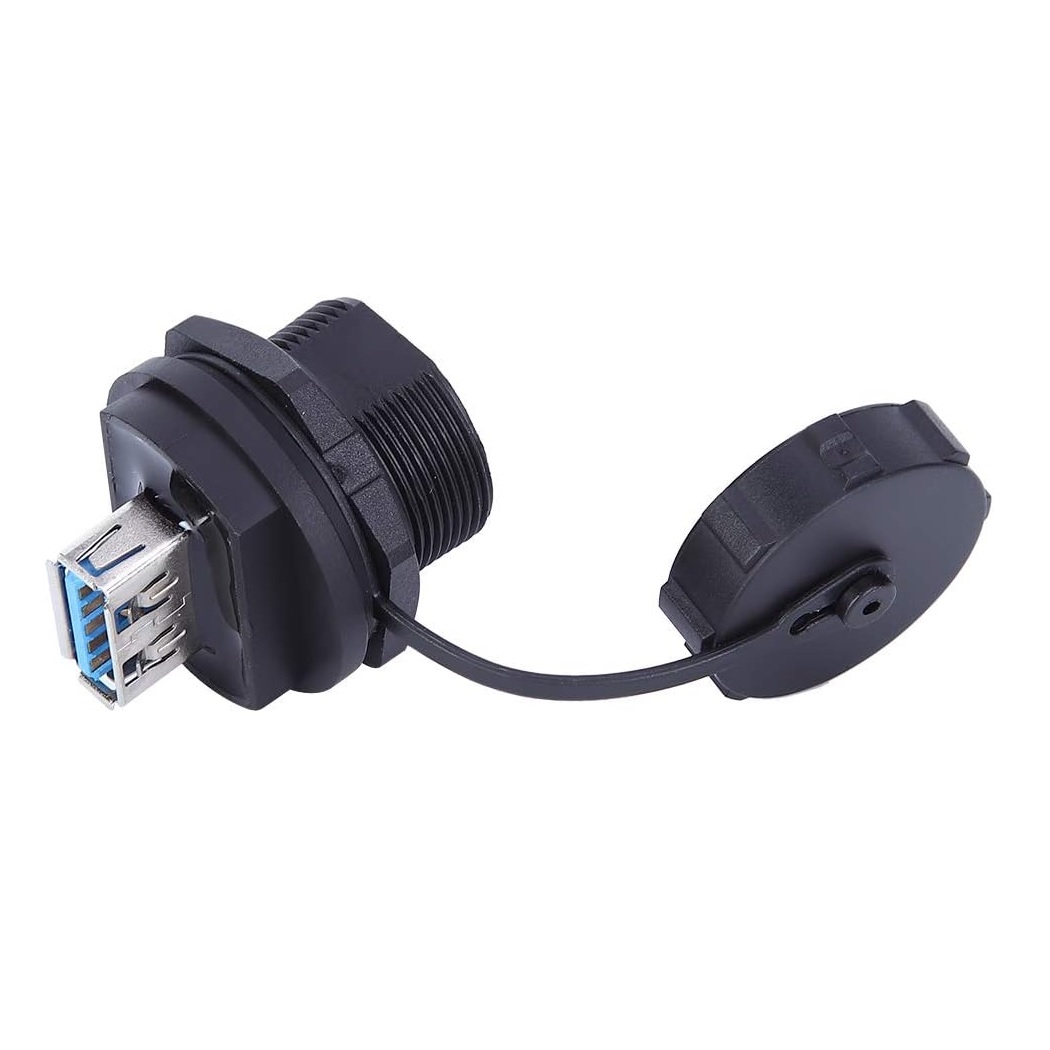

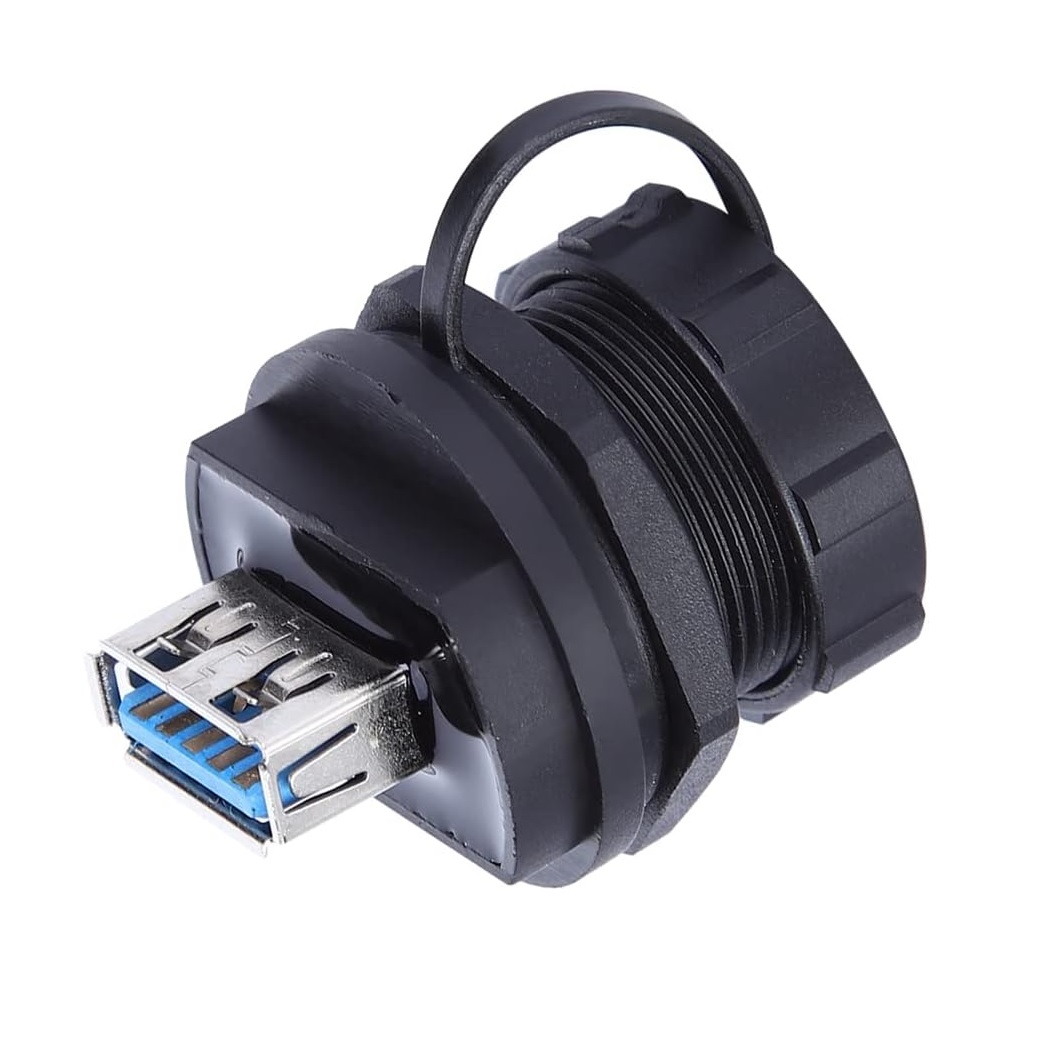

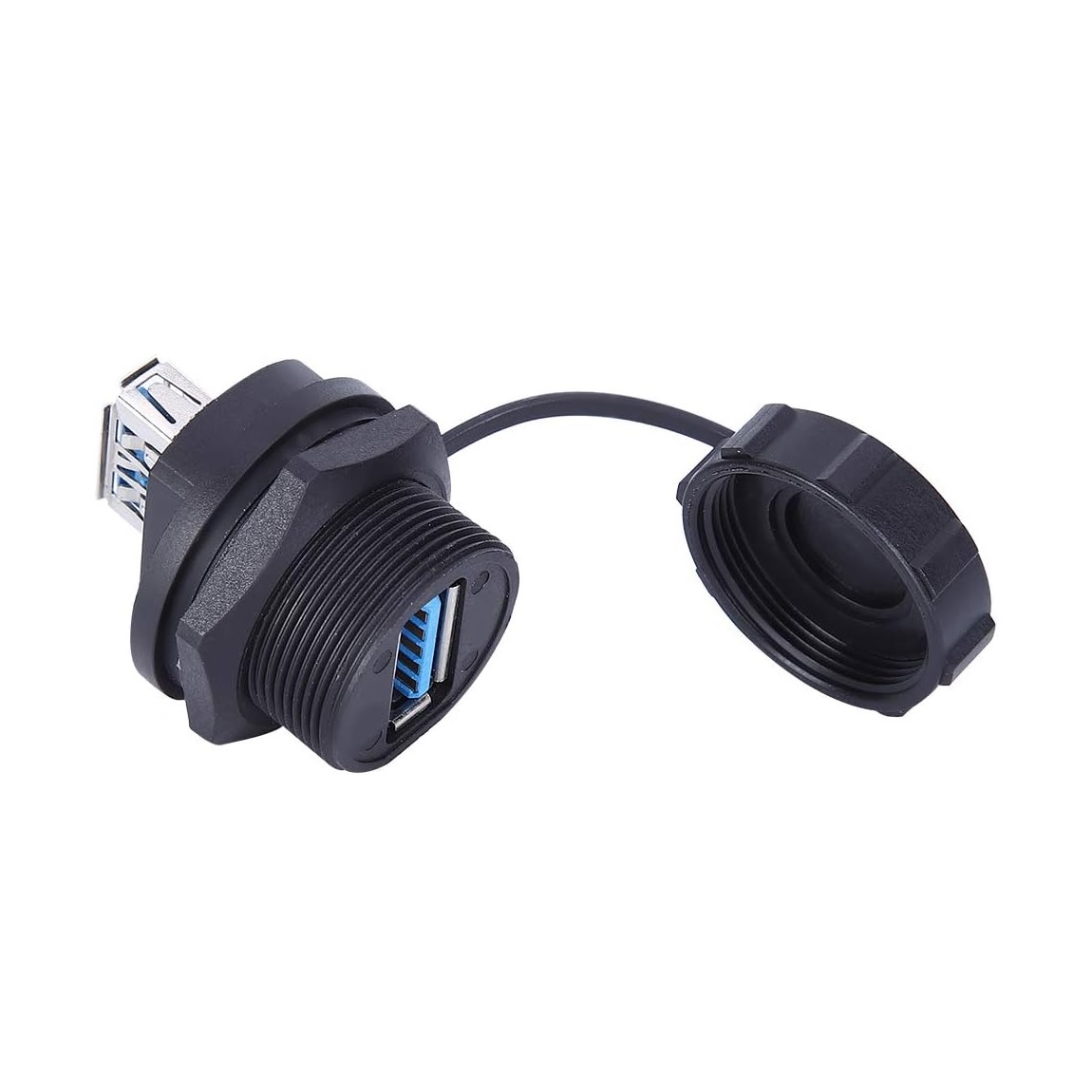

طراحی «دوطرف مادگی» (Female-to-Female) باعث می‌شود که این قطعه به عنوان یک پل ارتباطی (Coupler) عمل کند. به بیان ساده، به محض اتصال کابل‌های استاندارد از دو سمت، ارتباط برقرار می‌شود (Plug & Play). بدنه رزوه‌دار این کانکتور از پلاستیک فشرده مهندسی ساخته شده و به همراه مهره قفل‌شونده و واشر، نصب محکم، بدون لرزش و کاملاً آب‌بندی‌شده‌ی آن را روی انواع پنل‌های فلزی، پلاستیکی و چوبی تضمین می‌کند.

———————————

مشخصات فنی کانکتور صنعتی USB3.0 پنلی ضدآب درپوش دار مادگی

• نوع کانکتور: کوپلر / برل پنلی USB3.0 (سوکت مادگی در هر دو سمت)
• سرعت انتقال داده: پشتیبانی از سرعت‌ 5 گیگابیت بر ثانیه
• سطح حفاظتی و عایق‌بندی: IP68 (مقاوم در برابر نفوذ آب، رطوبت و ذرات معلق)

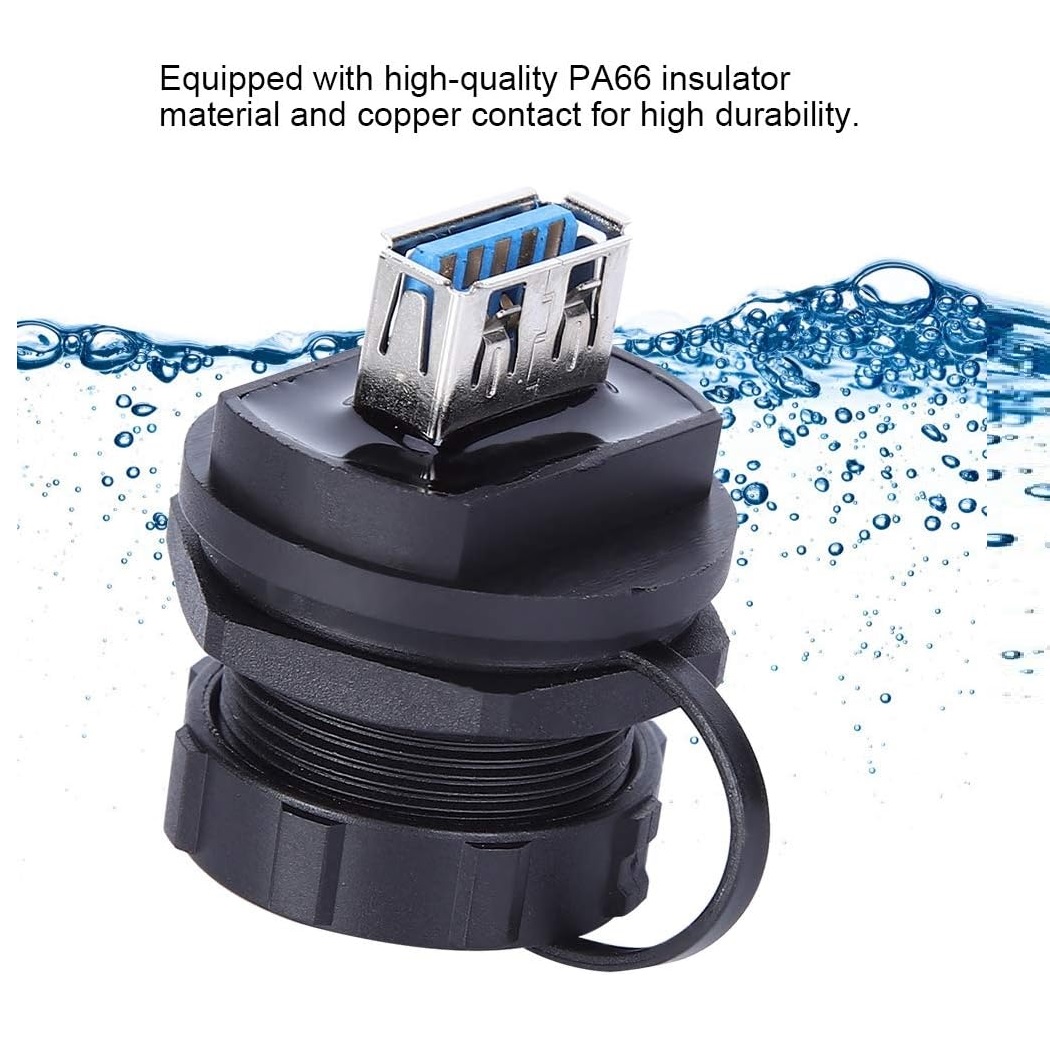

• جنس بدنه و درپوش محافظ: پلاستیک فشرده و صنعتی نایلون PA6
• جنس کنتاکت‌ها (پین‌ها): مس خالص با روکش طلای 6FU جهت رسانایی حداکثری
• محدوده دمای کاری: منفی ۴۰ درجه سانتی‌گراد الی مثبت ۱۲۰ درجه سانتی‌گراد

———————————

کاربردهای گسترده و صنعتی کانکتور صنعتی USB3.0 پنلی ضدآب درپوش دار مادگی:

با توجه به مقاومت فیزیکی بالا، این کانکتور در طیف وسیعی از صنایع و پروژه‌ها کاربرد حیاتی دارد:

• اتوماسیون صنعتی و تابلوهای برق: نصب بر روی درب تابلوهای کنترل (PLC)، دستگاه‌های CNC، و ماشین‌آلات خط تولید برای اتصال فلش‌مموری یا لپ‌تاپ برنامه‌ریز بدون نیاز به باز کردن درب تابلو.
• تجهیزات آفرود، کمپر و خودروهای سنگین: ایجاد پورت شارژ یا انتقال دیتای مقاوم در داشبورد خودروهای آفرودی، کاروان‌ها، کمپرها و ماشین‌آلات راه‌سازی که در معرض خاک و رطوبت هستند.
• تجهیزات دریایی و قایق‌ها: به دلیل وجود درپوش عایق، انتخابی عالی برای سیستم‌های ناوبری، پنل‌های خورشیدی و سیستم‌های صوتی روی عرشه قایق‌ها و کشتی‌ها.
• مخابرات و شبکه: استفاده در رک‌های سرور فضای باز، باکس‌های روتر و تجهیزات مانیتورینگ ایستگاه‌های هواشناسی یا دکل‌های مخابراتی.
• مبلمان شهری و کیوسک‌ها: نصب در دستگاه‌های خودپرداز (ATM)، استندهای تبلیغاتی فضای باز (Digital Signage)، و میزهای کار هوشمند.
• تجهیزات پزشکی و آزمایشگاهی: دستگاه‌هایی که نیاز به شستشو و استریل دارند و پورت‌های آن‌ها باید در برابر مایعات محافظت شود.

راهنمای نصب کانکتور صنعتی USB3.0 پنلی ضدآب درپوش دار مادگی (گام به گام):

نصب این ماژول بسیار ساده بوده و تنها در چند دقیقه انجام می‌شود:

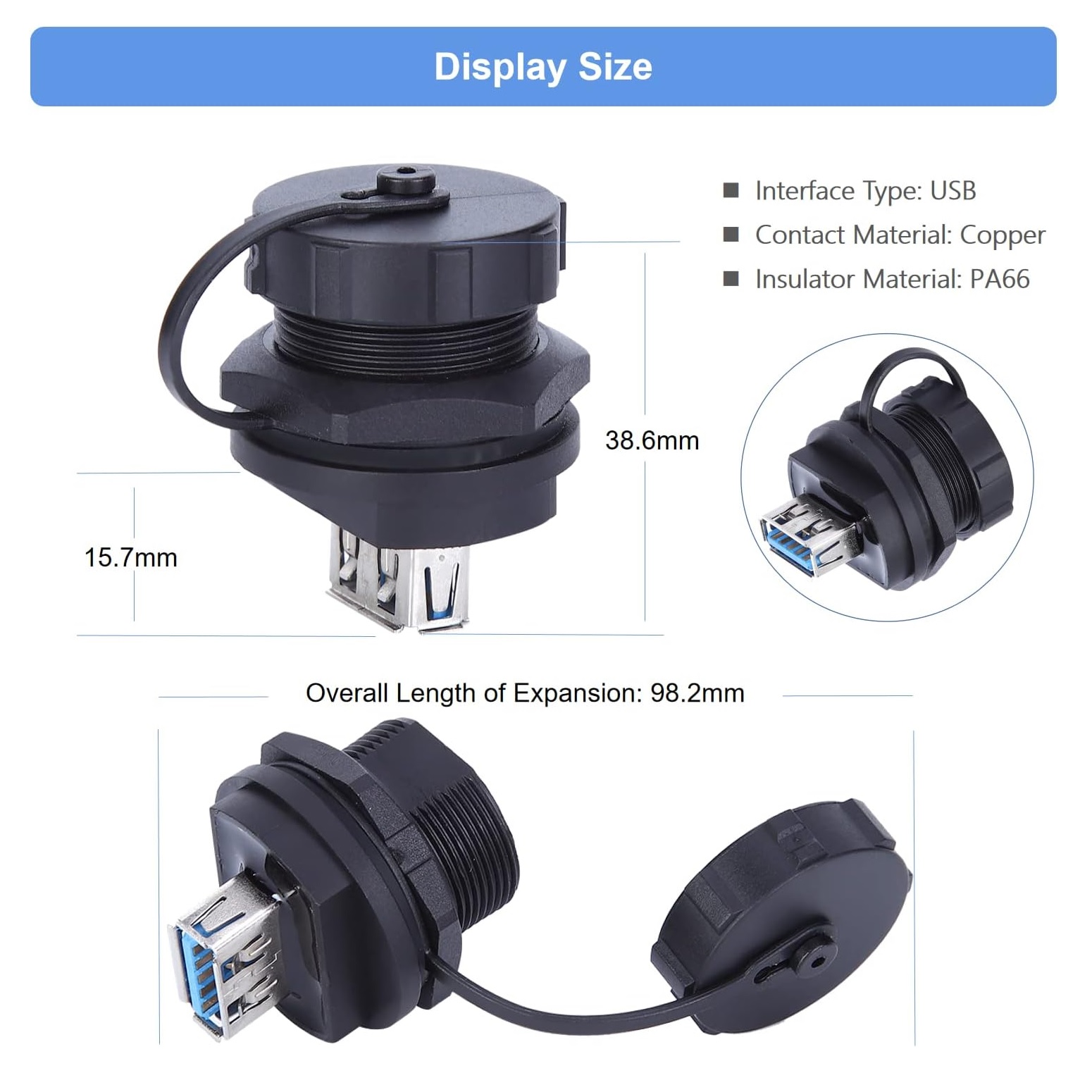

1. آماده‌سازی محل نصب: ابتدا قطر بدنه رزوه‌دار کانکتور را اندازه بگیرید (معمولاً در استانداردهای صنعتی حدود ۲۲ الی ۲۴ میلی‌متر است). با استفاده از مته گردبُر یا ابزار مناسب، سوراخی با همان سایز روی پنل، باکس یا داشبورد ایجاد کنید.
2. باز کردن مهره: مهره پلاستیکی را از قسمت پشتی بدنه کانکتور باز کنید.
3. قرار دادن واشر و کانکتور: واشر آب‌بندی را در پشت لبه بیرونی کانکتور قرار دهید و سپس کانکتور را از سمت بیرونِ پنل، به داخل سوراخ هدایت کنید تا لبه و درپوش بیرون بمانند.
4. تثبیت و قفل‌کردن: از سمت داخلِ پنل، مهره پلاستیکی را روی رزوه ببندید و تا جایی که واشر جلویی کاملاً روی سطح فشرده و آب‌بندی شود، آن را سفت کنید. (از وارد کردن فشار بیش از حد با آچار خودداری کنید تا رزوه آسیب نبیند).
5. اتصال کابل‌ها: کابل USB داخلی باکس را به پورت مادگیِ پشت کانکتور متصل کنید. اکنون پورت جلویی آماده استفاده است؛ در زمان عدم استفاده، درپوش آن را محکم ببندید.
