کانکتور نری TYPE-C فست شارژ 5 پین با IC شارژ

کانکتور نری USB-C سرکابلی ۵ پایه مجهز به مدار هوشمند (IC) – با برد برک اوت BREAKOUT

کانکتور نری Type-C سرکابلی ۵ پین، انتخابی ایده‌آل و استاندارد برای ساخت و تعمیر تخصصی انواع کابل‌های شارژ و انتقال دیتای تایپ‌سی است. این سوکت بر خلاف مدل‌های ساده، دارای بردی مجهز به آی‌سی و مقاومت داخلی در مسیر پین CC است که امکان تشخیص هوشمند پروتکل‌های شارژ سریع (Fast Charge / PD / QC) را توسط آداپتور و گوشی فراهم می‌کند. فاصله‌گذاری مناسب پدهای لحیم‌کاری، مونتاژ سریع، ایمن و تمیز را برای تعمیرکاران و طراحان مدارات الکترونیک تضمین می‌نماید.

—————————————–

توضیحات کامل کانکتور نری TYPE-C فست شارژ 5 پین با IC شارژ

امروزه پورت USB Type-C به استاندارد فراگیر در تلفن‌های هوشمند، تبلت‌ها، پاوربانک‌ها و ابزارهای صنعتی تبدیل شده است. یکی از چالش‌های بزرگ در تعمیر کابل‌های آسیب‌دیده، استفاده از سوکت‌های بی‌کیفیت است که اغلب به دلیل عدم پشتیبانی از پروتکل‌های فست‌شارژ، سرعت شارژ را به شدت افت می‌دهند یا صرفاً به عنوان کابل معمولی شناخته می‌شوند.

این کانکتور نری Type-C با ساختار ۵ پد لحیم‌کاری استاندارد و برد مدار چاپی تقویت‌شده، به طور ویژه برای بازسازی کابل‌های اصلی و طراحی تجهیزات تغذیه هوشمند توسعه یافته است.

—————————————–

نقش آی‌سی (IC) و مدار داخلی در عملکرد کانکتور:

1. پیکربندی و شناسایی کانال (CC – Configuration Channel): کابل‌های مدرن تایپ‌سی برای برقراری ارتباط با شارژرهای هوشمند نیاز به سیگنال‌دهی در مسیر پین CC دارند. آی‌سی و شبکه مقاومتی تعبیه‌شده روی این برد، شرایط استاندارد را برای اعلام وضعیت شارژ به منبع تغذیه شبیه‌سازی می‌کند.
2. فعال‌سازی پروتکل‌های شارژ سریع (PD / QC): با ارسال صحیح فرکانس و مقاومت مرجع، آداپتورهای Fast Charge هوشمند وارد مد ولتاژ/جریان بالاتر می‌شوند و راندمان شارژ به حداکثر می‌رسد.
3. پایداری انتقال دیتا: با ایزولاسیون بهینه مسیرهای دیتای مثبت و منفی (D+ و D−)، از افت سیگنال و نویز هنگام انتقال اطلاعات میان کامپیوتر و گوشی جلوگیری می‌شود.

—————————————–

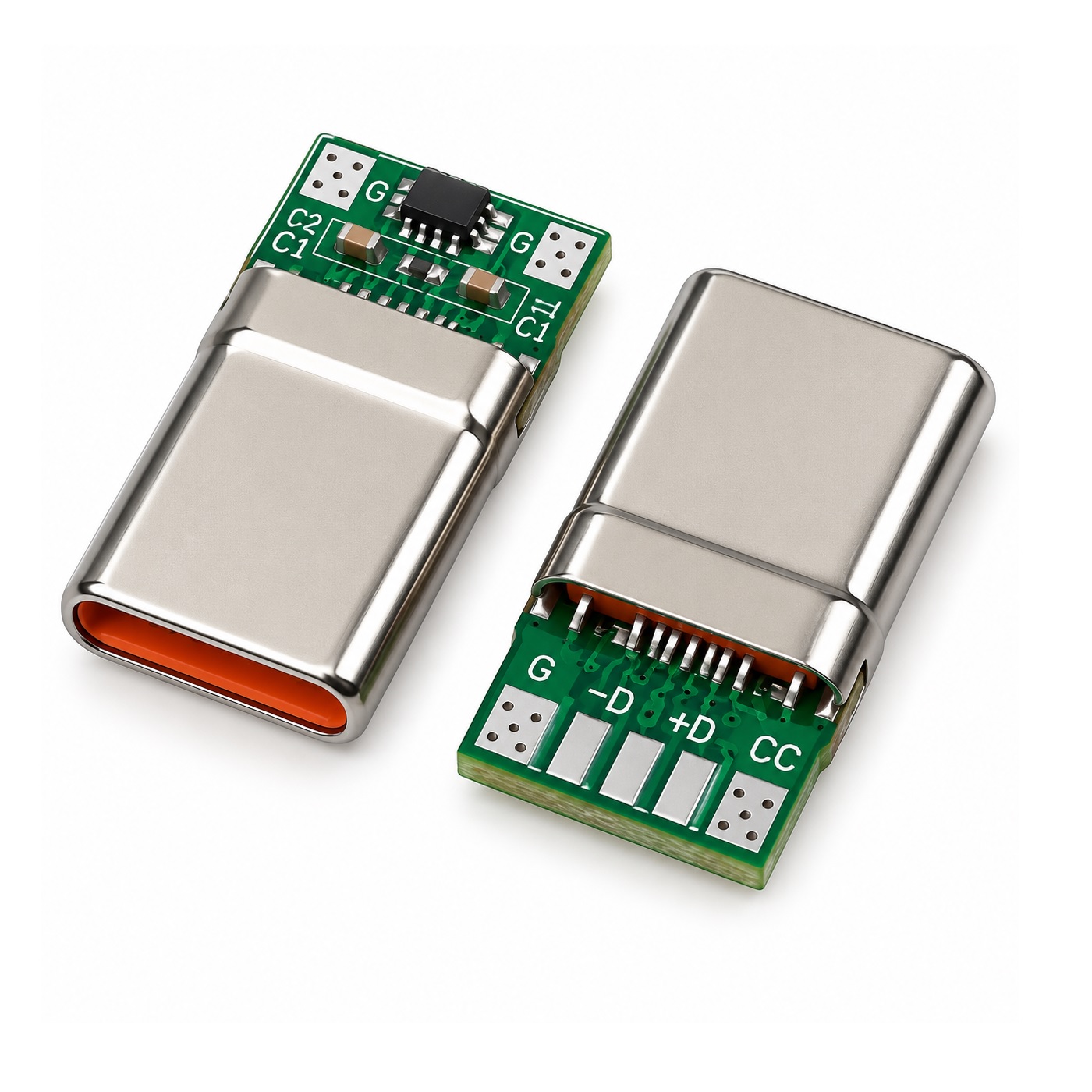

چیدمان پین‌ها و راهنمای لحیم‌کاری (Pinout Guide)

بر روی برد این کانکتور ۵ پد لحیم‌کاری مجزا قرار دارد که به صورت زیر سیم‌بندی می‌شوند:

• پد V / VBUS (تغذیه مثبت): اتصال به سیم قرمز کابل (خط ولتاژ ۵V تا ۲۰V بسته به پروتکل شارژ).
• پد D- (دیتا منفی): اتصال به سیم سفید کابل (مسیر انتقال دیتای معکوس).
• پد D+ (دیتا مثبت): اتصال به سیم سبز کابل (مسیر انتقال دیتای مستقیم).
• پد CC (کانال پیکربندی / آی‌سی): اتصال به سیم شناسایی در کابل‌های ۵ رشته یا کنترل‌شده توسط مدار داخلی جهت فعال‌سازی فست‌شارژ.
• پد G / GND (منفی / زمین): اتصال به سیم مشکی و شیلد محافظ کابل.

—————————————–

تحلیل مقایسه‌ای مدل‌های مختلف کانکتور Type-C

—————————————–

مشخصات فنی کانکتور نری TYPE-C فست شارژ 5 پین با IC شارژ

• نوع کانکتور: سوکت نری Type-C سرکابلی (Male Plug)
• تعداد پین‌های خروجی: ۵ پد استاندارد با پوشش قلع‌پذیری بالا
• پشتیبانی از پروتکل‌ها: USB 2.0 High Speed، قابلیت هماهنگی با پروتکل‌های QC 3.0/4.0 و Power Delivery
• مدار داخلی: مجهز به IC شناسایی وضعیت و شبکه پول‌آپ / پول‌دان CC
• جنس بدنه و شیلد: آلیاژ فلزی آبکاری‌شده با مقاومت در برابر زنگ‌زدگی و اکسیداسیون
• جنس کانکتور داخلی: پلاستیک مقاوم در برابر حرارت بالا (High-Temp Thermoplastic)
• جریان مجاز عبوری: تا ۳ آمپر (پشتیبانی تا ۵ آمپر در شرایط استاندارد سیم‌کشی)
• ولتاژ کاری نامی: ۵ ولت تا ۲۰ ولت DC
• قابلیت انتقال دیتا: دارد (پشتیبانی از پین‌های D+ و D− با نرخ انتقال استاندارد ۴۸۰Mbps)
• نوع اتصال کابل: لحیم‌کاری مستقیم روی پدهای PCB

—————————————–

نکات مهم برای مونتاژ و تعمیرکاران

1. مدت زمان لحیم‌کاری: به دلیل وجود قطعات SMD ریز روی برد، از هویه با توان متناسب (حدود ۴۰ الی ۶۰ وات) استفاده کرده و از نگه‌داشتن طولانی‌مدت نوک هویه روی پدها خودداری فرمایید.
2. عایق‌کاری نهایی: پس از لحیم‌کردن رشته‌های سیم، توصیه می‌شود محدوده لحیم‌کاری را با چسب عایق (مانند چسب UV یا سیلیکون) پوشش داده و سپس از وارنیش حرارتی (شرینک) مناسب استفاده کنید تا کابل در اثر کشیدگی و خمش دچار قطعی نشود.
3. طول سیم‌های دیتا: برای دستیابی به حداکثر سرعت انتقال دیتا و جلوگیری از نویز، طول قسمت لخت‌شده سیم‌های $D+$ و $D-$ را تا حد امکان کوتاه و هم‌اندازه نگه دارید.
