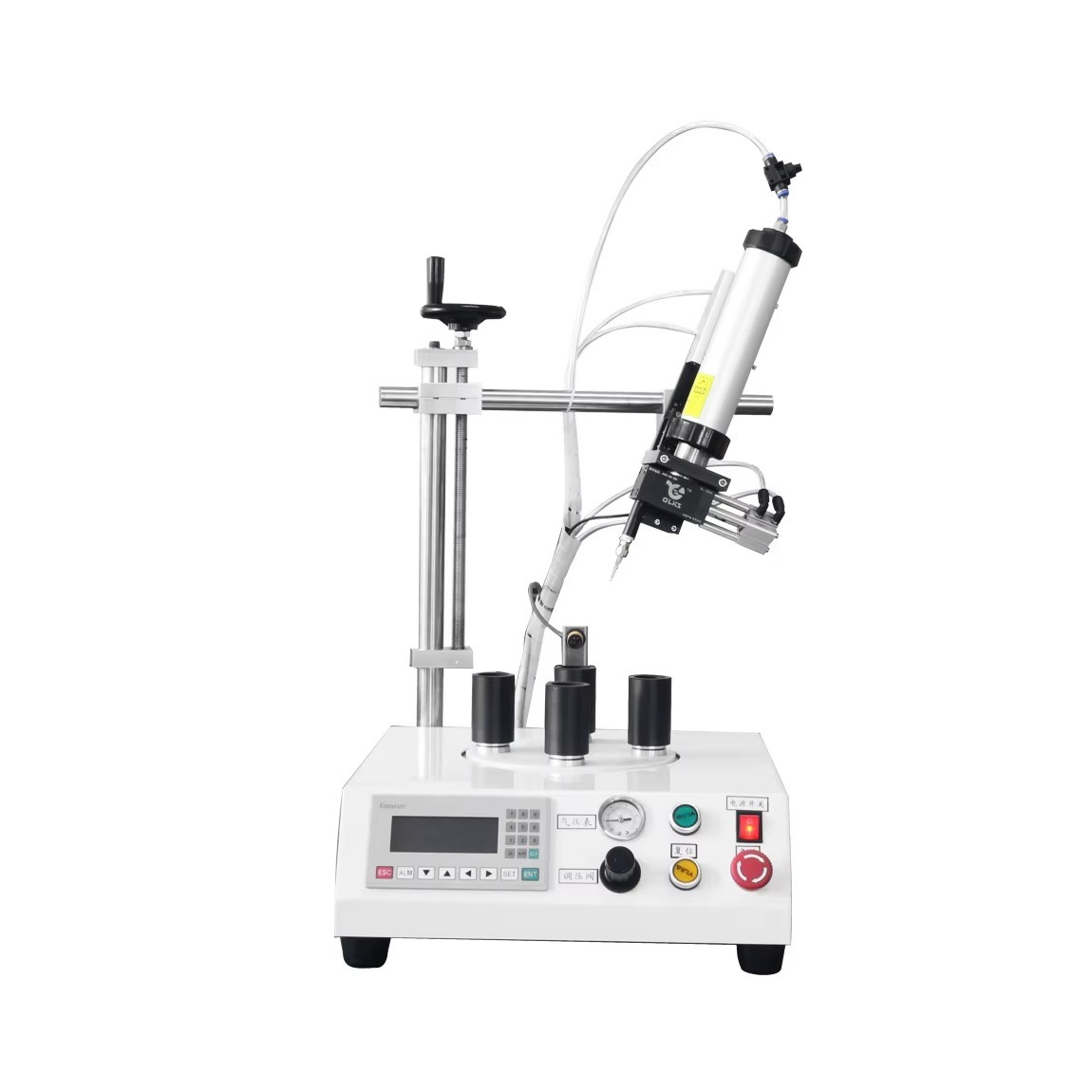

دستگاه چسب سیلیکون 4 هولدر اتومات SK-04H

دستگاه تزریق چسب دورانی چهار هولدره برند SKY7 مدل SK-04H

معرفی محصول

دستگاه SK-04H از برند معتبر SKY7 یک سیستم تزریق چسب اتوماتیک با چهار هولدر مستقل است که برای چسب‌کاری دقیق روی قطعات گرد طراحی شده است. با بهره‌گیری از موتورهای استپ پیشرفته و کنترل صنعتی PLC، این دستگاه می‌تواند با دقت و سرعت بالا عملیات تزریق چسب را به‌صورت یکنواخت و هوشمند انجام دهد. طراحی این مدل به گونه‌ای است که قطعه‌کار به‌صورت متناوب چرخانده شده و چسب به‌صورت دایره‌ای یا نقطه‌ای روی آن تزریق می‌شود.





>> کارایی دستگاه چسب سیلیکون 4 هولدر اتومات SK-04H :

استفاده از چسب های 2600 میلیمتری با روش های مختلف امکان پذیر می باشد. شما می توانید به روش های مختلف چسب موجود در سطل ها را خارج کرده و بر روی پنل های خود تزریق نمایید. اما بهترین روش استفاده از این چسب ها، استفاده از یک دستگاه مخصوص جهت تزریق چسب می باشد. دستگاه تزریق چسب سیلیکون، دقیقا مخصوص این چسب ها طراحی و ساخته شده، بطوریکه می توانید با قرار دادن این چسب ها در درون دستگاه، به صورت اتوماتیک چسب با برای کار مونتاژ مصرف نمایید. این دستگاه، فرآیند چسب زدن را برای شما به راحت ترین شکل ممکن در می آورد.



عملکرد کلی : سطل چسب سیلیکون با حجم 2600 میلی لیتری را داخل تانکر دستگاه قرار دهید، چسب توسط هوای فشرده از طریق نازل دستگاه خارج می شود. دسته چسب با فشار دادن یا رها کردن دکمه سوئیچ، جریان چسب را کنترل می کند.



ویژگی‌های اصلی

• دارای چهار هولدر کاری با ظرفیت تزریق 1000 تا 1500 قطعه در ساعت

• سیستم تشخیص قطعه کار و انجام یا صرف‌نظر از عملیات تزریق چسب به‌صورت هوشمند

• چرخش خودکار و دقیق ۹۰ درجه‌ای قطعه جهت رساندن به نازل تزریق

• مجهز به نمایشگر لمسی و دکمه‌های فیزیکی جهت تنظیم انواع پارامترها

• امکان تنظیم الگوی تزریق چسب: دایره کامل، نقطه‌ای یا مقطعی

• قابلیت کار با دو یا چهار هولدر به انتخاب کاربر



موارد کاربرد

این دستگاه مناسب برای خطوط تولید محصولات گرد و کوچک است مانند:

• لامپ‌های گرد LED

• شمع‌های الکترونیکی (Candle Lamps)

• سرپوش‌های شیشه‌ای T8

• قطعات دایره‌ای یا کپسولی در صنایع روشنایی و الکترونیک



>> جدول مشخصات دستگاه چسب سیلیکون 4 هولدر اتومات SK-04H :

ویژگی فنی	مقدار / توضیحات
برند	SKY7
مدل	SK-04H
سیستم کنترل	PLC صنعتی
نوع برنامه‌ریزی	متنی (Text Demonstration)
نوع موتور	استپ موتور با دقت بالا
بیشینه قطر قطعه کاری	160mm (دو هولدر)، 110mm (چهار هولدر)
سرعت گردش	0 تا 300 دور بر دقیقه
دقت تزریق	±0.1mm
تنظیم محور Z	250 میلی‌متر
کورس کاری محور Z	50 میلی‌متر
ابعاد دستگاه (L×W×H)	420×532×532 میلی‌متر
وزن	35 کیلوگرم
توان مصرفی	AC220V / 50~60Hz / 200W
فشار هوا	0.4 تا 0.6 مگاپاسکال (هوای خشک)
محدوده دمای کاری	0 تا 40 درجه سانتی‌گراد
رطوبت مناسب محیط	20% تا 90%



سایر مشخصات دستگاه چسب سیلیکون 4 هولدر اتومات SK-04H :

•  اجرای سریع، دقیق و مقرون‌به‌صرفه و راه اندازی راحت دستگاه چسب سیلیکون
• 20 الی 30 درصد کاهش مصرف چسب بطور متوسط در هر سطل 4 کیلویی
• اجرای یکپارچه و روان چسب بر روی قطعه کار بدون هدر رفت چسب
• مخزن از جنس استنلس‌ استیل و مقاوم در برابر زنگ‌زدگی، پوسیدگی و فشار بالا
• درپوش عایق محکم با گیره‌های فلزی و با قفل شوندگی بالا و اورینگ لاستیکی
• دارای 100 عدد نازل پلاستیکی با امکان کنترل مقدار خروجی چسب در مقادیر مختلف
• شلنگ سیلیکونی تزریق چسب با طول 2 متر و یک شلنگ اضافه در درون باکس دستگاه
• دسته تزریق تمام استیل و مستحکم در برابر ضربه، پوسیدگی و ضد زنگ



>> بخش عملیات ضروری و نگهداری :

* قبل از باز کردن تانکر، فشار هوا را صفر کنید. پس از قرار دادن سطل چسب درپوش را محکم قفل کنید.

* به یاد داشته باشید که درپوش و لایه محافظ سطل چسب را قبل از قرار دادن در دستگاه، جدا کنید.

* هنگام توقف استفاده از دستگاه، سطل چسب را خارج نکنید، در غیر این صورت چسب باقیمانده داخل بشکه با هوا تماس پیدا می کند و خشک می شود، سپس لوله نیز دچار انسداد خواهد شد.

* به یاد داشته باشید که در صورت توقف کار و در زمان عدم استفاده از دستگاه،  نازل چسب را درون ظرف روغن قرار دهید.

* اگر جریان چسب پایدار نیست، سعی کنید بوسیله منبع هوای فشرده مانند کمپرسور، با تنظیم فشار سرعت جریان را تنظیم نمایید.

* اگر عملکرد کنترل سوپاپ چسب ضعیف شده است، سعی کنید حلقه های آب بندی را در داخل شیر چسب جایگزین کنید.



راهنمای راه اندازی مرحله به مرحله :

1- به وسیله آداپتور، دستگاه را به برق متصل نمایید.

2- شلنگ و رابط اتصال به کمپرسور هوا را به دستگاه متصل نمایید.

3- قبل از قرار دادن چسب در درون تانکر، هوای داخل آن را تخلیه نمایید. با این ترتیب انجام شود :



الف) شیر رهاسازی هوا (ولوم مشکی رنگ) را به سمت بیرون بکشید. (فشار سنج عدد 0 صفر را نشان خواهد داد).

ب) اهرم قرمزرنگ خروج هوا را که بر روی تانکر قرار دارد، به سمت بالا و عمودی قرار دهید. (جهت خارج شدن هوا)

پ) دستگیره روی درب  تانکر را بچرخانید تا تانکر جهت قرار دادن چسب، باز شود.





4- سطل چسب 2600 میلی لیتری را آماده کرده (درب سطل چسب یا پلمپ آن را بردارید)، ابتدا به صورت برعکس داخل تانکر گذاشته، سپس بچرخانید و کمی فشار دهید تا محکم قفل شود.

5- به وسیله اهرم، درب تانکر را محکم قفل کنید.

6- اجازه دهید هوای فشرده وارد محفظه تانکر شود. با این ترتیب :



الف) اهرم  قرمز رنگ خروج هوا باید به سمت پایین باشد (هوا وارد و قفل شده).

ب) دریچه رهاسازی هوا (ولوم مشکی رنگ) را به سمت جلو فشار دهید.

پ) فشار را مشاهده کنید (در این زمان فشار بالا می رود).



نکته : رنج و محدوده فشار 0.6 مگاپاسکال ( معادل 6 بار bar ) مناسب می باشد.

نکته : فشار بیشتر منجر به سرعت بیشتر و جریان بیشتر خروج چسب می شود. فشار کمتر نیز منجر به سرعت کمتر و جریان کمتر چسب می شود.



نکته : برای تنظیم فشار تا عدد فوق، ولوم تنظیم کننده فشار (دکمه طوسی رنگ) را به سمت بیرون بکشید، به سمت عدد مناسب بچرخانید و سپس دوباره به سمت جلو فشار دهید تا روی عدد مناسب ثابت بماند.



7- نازل پلاستیکی چسب را وصل کنید، دسته تزریق چسب را نگه دارید و دکمه و سوئیچ روی دسته را فشار دهید.



نکته : هنگام استفاده برای اولین بار، زمان بیشتری طول می کشد تا چسب کاملا تا دسته تزریق چسب جریان یابد زیرا شلنگ کاملا خالی است و مدتی طول می کشد تا به طور کامل در طول شلنگ جریان یابد.





** نکات مهم در نگهداری :

• پس از پایان استفاده از دستگاه، جریان برق و منبع هوای فشرده (کمپرسور) را قطع نمایید.
• سطل چسب 2600 میلی لیتری را در داخل تانکر نگه دارید، آن را خارج نکنید مگر اینکه نیاز به تعویض سطل جدید داشته باشید.
• نوک نازل پلاستیکی توزیع کننده چسب را به هر طریقی ببندید.

>> راه حل پیشنهادی : سر نازل توزیع کننده چسب را در درون یک ظرف حاوی روغن قرار دهید. برای این کار از هر روغنی می توانید استفاده نمایید. مانند روغن سیسلیکون، روغن موتور و غیره همچین میتوانید برای راحتی کار، ظرف روغن را بر روی بدنه دستگاه نصب نمایید.

>> هدف از این کار این است که سر نازل توزیع کننده را از تماس با هوا دور کنید تا فرآیند سفت شدن (خشک شدن) چسب در دسته تزریق چسب، متوقف یا به تعویق بیفتد).

• البته فرآیند سفت شدن (خشک شدن) چسب در دسته توزیع چسب نمی تواند بصورت 100٪ با آب بندی (روغن کاری) سر نازل متوقف شود یا به تاخیر بیفتد، بنابراین وقتی احساس می کنید جریان چسب کندتر شده یا با مقاومت بیشتری از نازل خارج می شود، سعی کنید نازل را تعویض کنید یا شیر و غیره را تمیز کنید.
• نازل پلاستیکی را پس از تمیز کردن، می توانید به طور مکرر استفاده کنید.



** چسب سیلیکون چیست؟

>> از دیرباز چسب سیلیکون یکی از پرمصرف ترین محصولات در صنایع مختلف از جمله صنعت روشنایی و تولیدی انواع لامپ ها و چراغ ها می باشد. چسب سیلیکون یک چسب با انعطاف پذیری بالا می باشد که جهت انتقال حرارت استفاده می شود. با توجه به مصرف بالای چسب سیلیکون، این محصول در برندهای مختلف با ابعاد و حجم های متفاوت و همچنین در ضریب های انتقال حرارت متفاوت در بازار یافت می شود. بطوریکه برای مصارف معمول و در ابعاد کم، مدل های پمادی با وزن های 45 گرمی و در ظروف چسب های آکواریومی در ابعاد 300 میلیمتری و برای مصارف بالا در سطل های 2600 میلیمتری (4 کیلوگرمی) در دسترس می باشند. که با توجه به نیاز خود، شما می توانید از هر یک از این مدل ها استفاده نمایید.



>> چسب های 2600 میلیمتری، از جمله پرمصرف ترین چسب های سیلیکون با وزن های بالا می باشند که با توجه به وزن و حجم، قیمت بسیار مقرون به صرفه تری نسبت به مدل های کوچک تر دارند. بطوریکه بصورت میانگین در هزینه تمام شده بالای 50 درصد صرفه جویی اقتصادی را به همراه خواهد داشت. بطور مثال، پرمصرف ترین چسب موجود در بازار ایران، چسب سیلیکون کافوتر مدل KAFUTER 704 می باشد که وزنی معادل 40 تا 45 گرم دارد. یک کارتن صد عددی از این محصول، وزنی معادل 4 کیلوگرم چسب را دارا می باشد. از نظر قیمت بطور میانگین بین 3.5 الی 4 میلیون تومان هزینه خواهد داشت که با یک حساب سر انگشتی به اخلاف قیمت آن با سطل های 4 کیلویی پی خواهید برد.

>> این چسب ها در برند های مختلف با کیفیت های متفاوت در فروشگاه قابل مشاهده می باشند. بهترین مدل موجود در بازار، چسب سیلیکون 4 کیلویی از برند اسکای سون SKY7 می باشد که در دو گرید مختلف از نظر غلظت موجود است.



>> انواع چسب قابل استفاده برای دستگاه :

برای استفاده از دستگاه تزریق چسب سیلیکون می توانید از انواع چسب های سیلیکون از برندهای مختلف با غلظت های متفاوت استفاده نمایید. تنها موردی که باید توجه داشته باشید، نوع ظرف و سطل محصول می باشد که باید مطابق با نمونه های زیر باشد :







>> این دو نمونه چسب از برند اسکای سون SKY7، قابل استفاده در این دستگاه می باشد. هر دو مدل با کیفیت بالا و ماندگاری بالا با دو غلظت متفاوت در دسترس شما می باشد.



>> سایر چسب‌های قابل استفاده:

• چسب سیلیکونی تک‌جزئی (2600ml / 300ml)

• چسب دو جزئی (AB Glue)

• چسب UV

• گریس حرارتی



برای دیدن توضیحات کامل تر نیز میتوانید از لینک زیر، کاتالوگ محصول را دریافت نمایید :

لینک کاتالوگ دستگاه پخش چسب سیلیکون SK-2600



** همچنین برای دریافت فایل های ویدئویی محصول، شامل کارایی و عملکرد محصول و آموزش کامل راه اندازی محصول به واتساپ فروشگاه پیام دهید.
