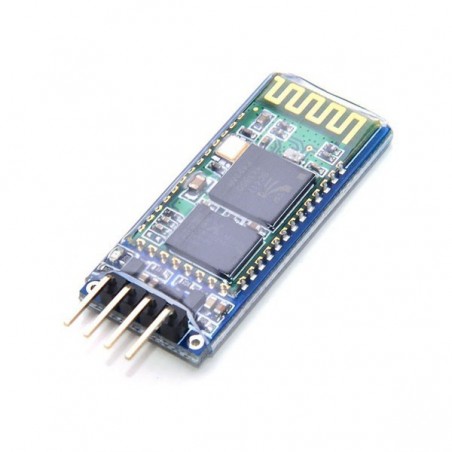

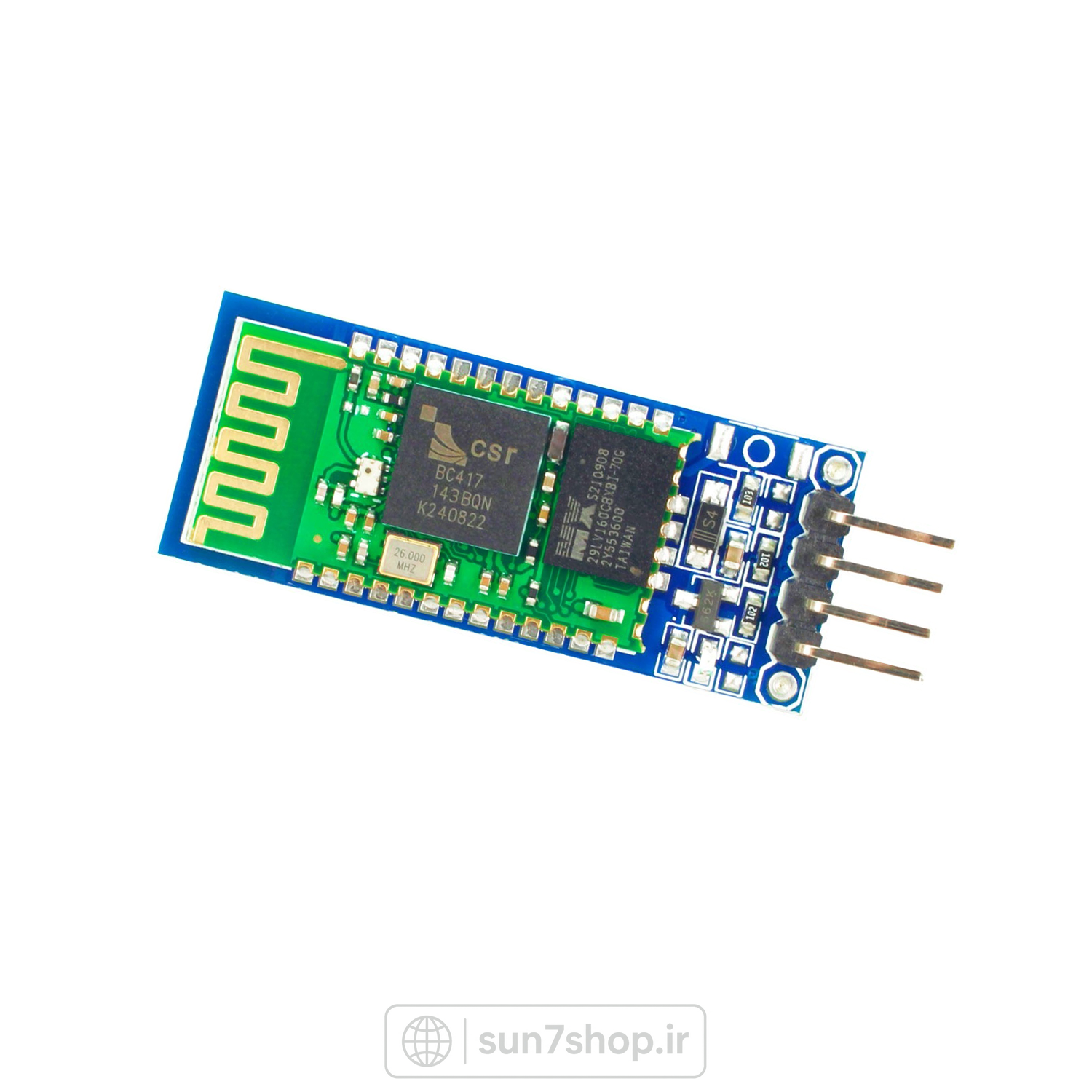

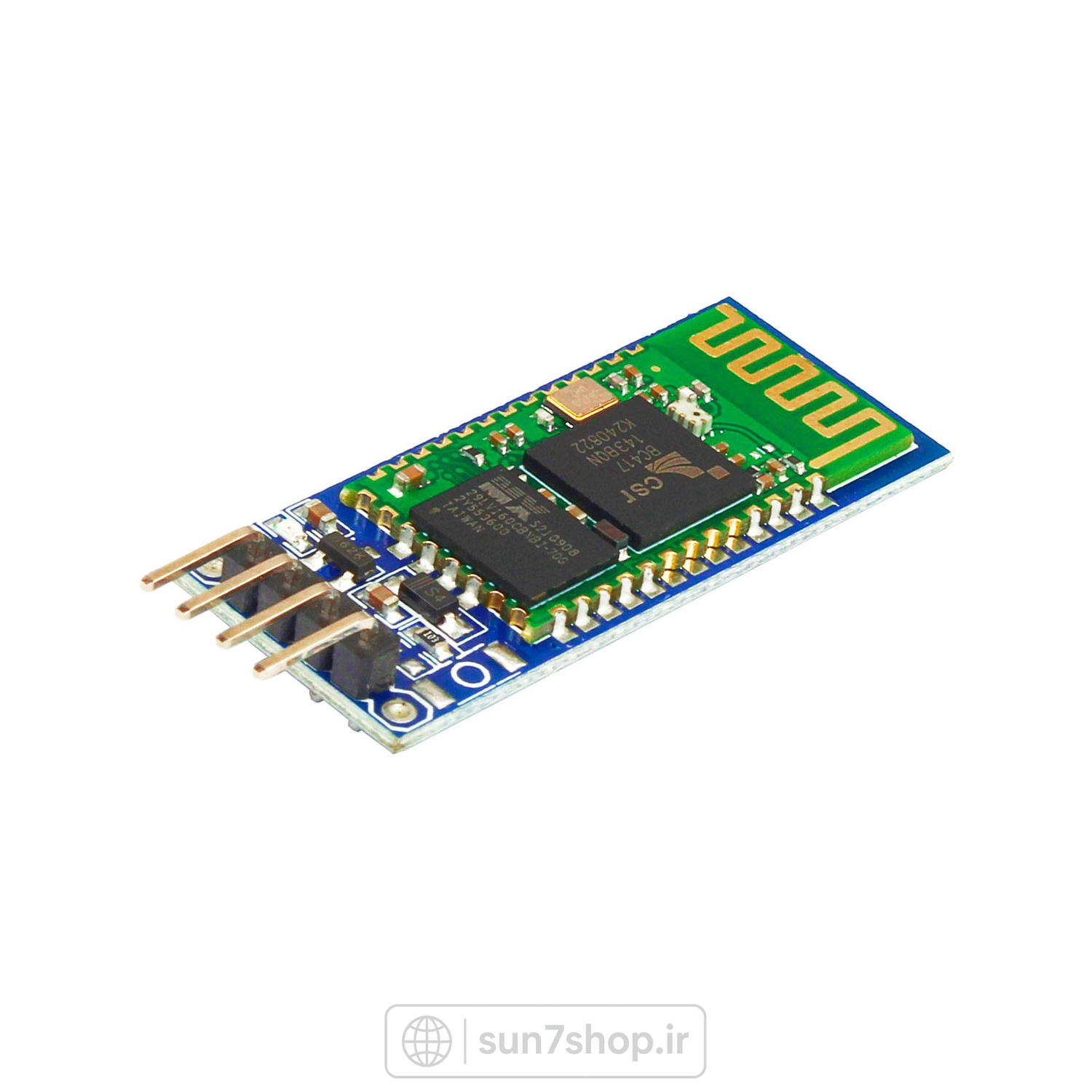

ماژول بلوتوث HC-06 بهمراه برد کمکی (اورجینال شرکتی)

ماژول بلوتوث HC-06 بهمراه برد کمکی (اورجینال شرکتی)

ماژول هسته از HC-06 استفاده می کند، رابط خروجی شامل VCC، GND، TXD، RXD است و پین خروجی وضعیت LED رزرو شده است. میکروکنترلر می تواند قضاوت کند که آیا BLE از طریق وضعیت این پین وصل شده است یا خیر، و پایه KEY برای دستگاه برده نامعتبر است.
2. LED وضعیت اتصال BLE را نشان می دهد، چشمک زدن به معنای عدم اتصال BLE است، نور ثابت به معنای اتصال BLE و درگاه باز است.
3. صفحه پایین 3.3 ولت LDO است، ولتاژ ورودی 3.6 ~ 6 ولت است، جریان حدود 30 میلی آمپر زمانی که جفت نشده است، و حدود 10 میلی آمپر پس از جفت شدن است، و ولتاژ ورودی بیش از 7 ولت ممنوع است!
4. سطح رابط 3.3 ولت است که می توان مستقیماً به میکروکنترلرهای مختلف (51، AVR، PIC، ARM، MSP430 و …) وصل شد و میکروکنترلرهای 5 ولت را نیز می توان مستقیما، بدون MAX232 یا از طریق MAX232 متصل کرد!
5. فاصله موثر در فضای باز 10 متر است و امکان تجاوز از 10 متر نیز وجود دارد اما کیفیت اتصال این فاصله تضمین نمی شود.
6. پس از جفت شدن، می توان از آن به عنوان یک پورت سریال تمام دوبلکس بدون دانستن هیچ پروتکل BLE استفاده کرد، اما فقط از فرمت ارتباطی 8 بیت داده، 1 بیت توقف و بدون بررسی برابری پشتیبانی می کند، که همچنین یک ارتباط رایج است. فرمت و فرمت های دیگر را پشتیبانی نمی کند.
7. هنگامی که اتصال BLE برقرار نیست، نرخ باود، نام و رمز عبور جفت شدن را می توان از طریق دستورات AT تنظیم کرد، و پارامترهای تنظیم شده را می توان پس از خاموش شدن ذخیره کرد. پس از اتصال BT، به طور خودکار به حالت انتقال شفاف تغییر دهید

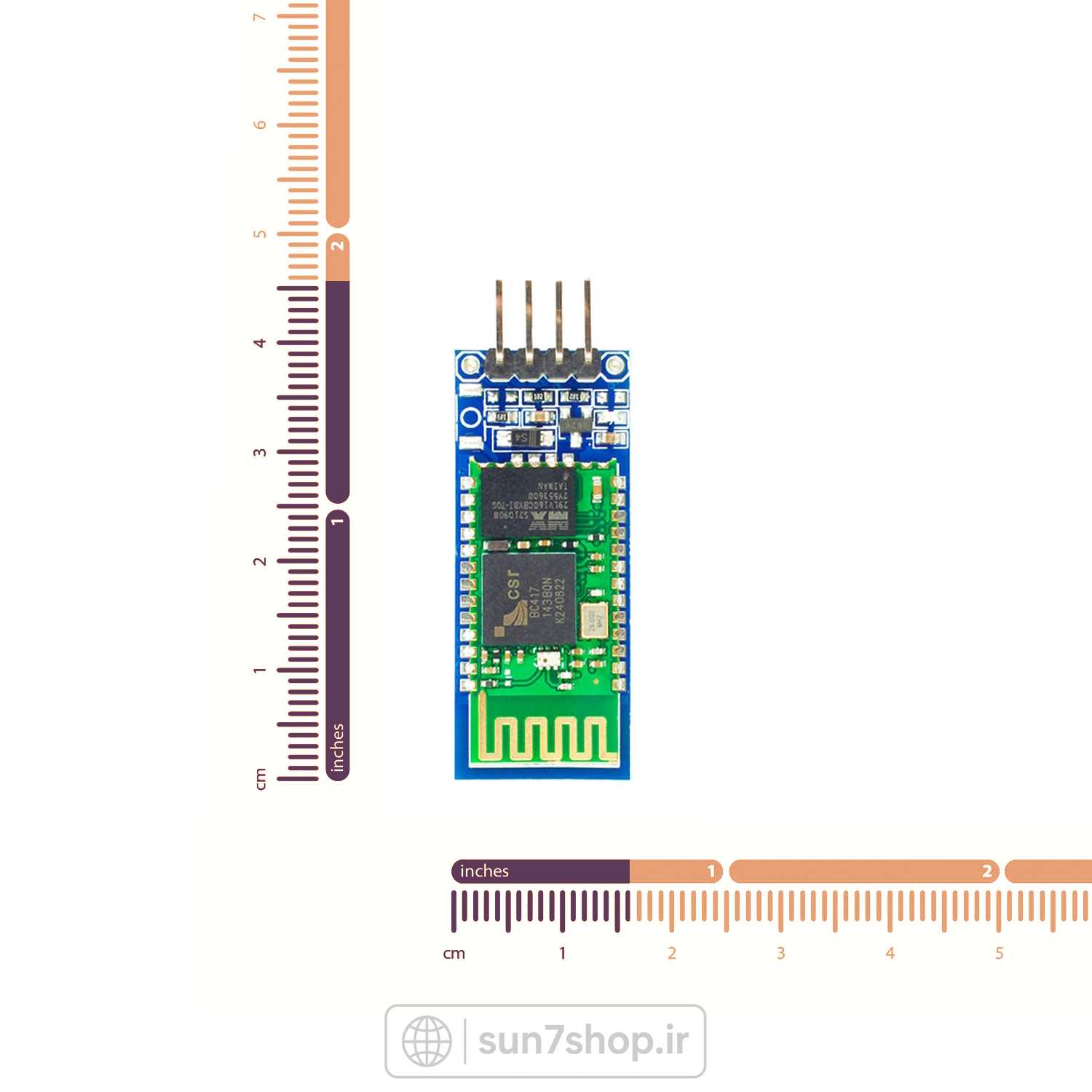

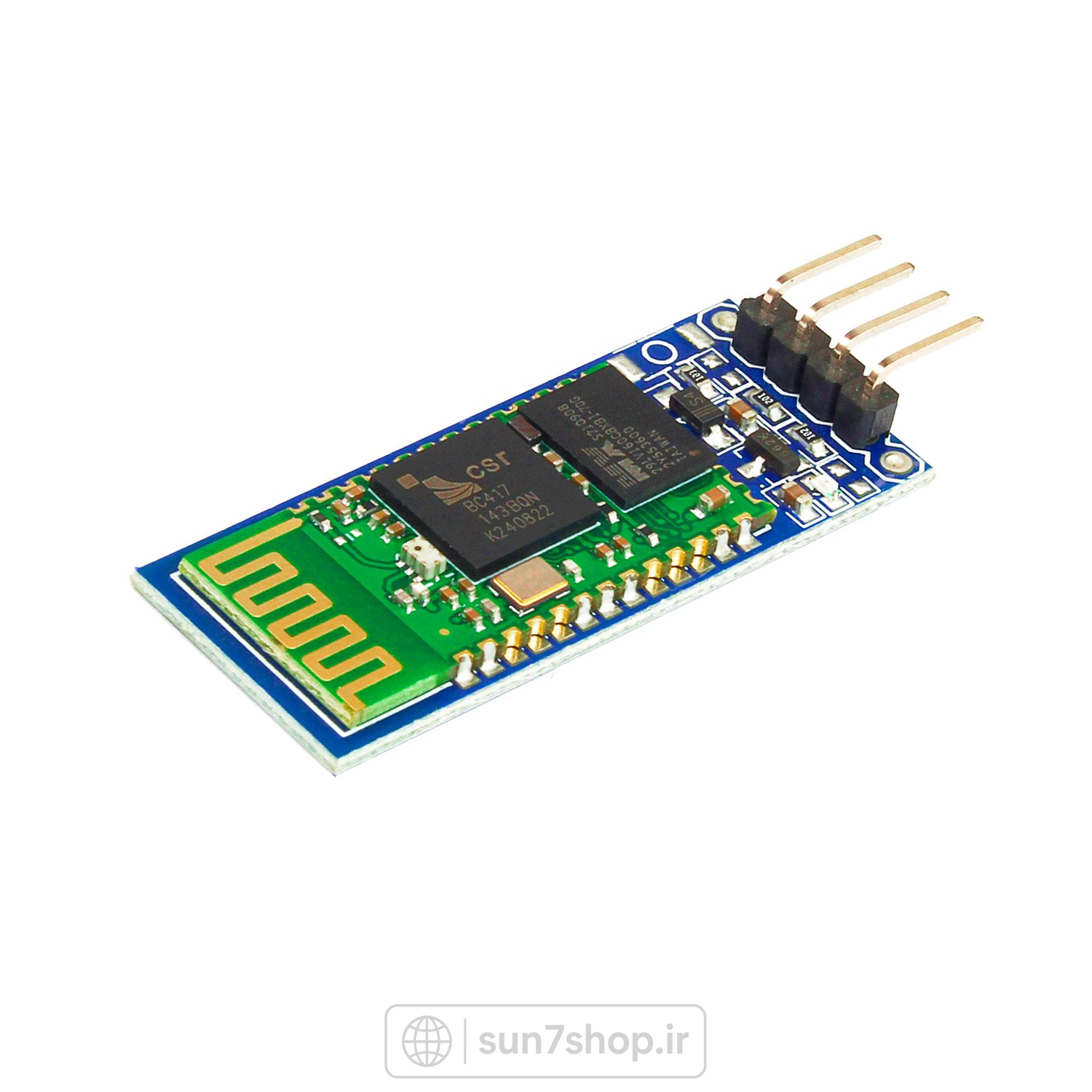

8. اندازه کوچک (3.57cm*1.52cm)، تولید پچ کارخانه برای اطمینان از کیفیت پچ. و ست لوله شفاف گرما انقباض، ضد گرد و غبار و زیبا و دارای خاصیت ضد الکتریسیته ساکن است.
9. لینک یک ماشین برده است و تابع برده را می توان با رایانه های مختلف با عملکرد BT، میزبان های BT، اکثر تلفن های همراه با BLE، PDA، PSP و سایر پایانه های هوشمند جفت کرد و نمی توان آن را بین ماشین های برده جفت کرد.

(بسیار مهم):
TXD: پایان ارسال، به طور کلی به عنوان پایان ارسال خود بیان می شود، ارتباط عادی باید به RXD دستگاه دیگری متصل شود.
RXD: گیرنده که به طور کلی به عنوان گیرنده خود بیان می شود، ارتباط عادی باید به TXD دستگاه دیگری متصل شود.
در طول ارتباط معمولی، TXD خودش همیشه به RXD دستگاه متصل است!
خود دریافتی و ارسالی: در هنگام برقراری ارتباط عادی، RXD به TXD سایر دستگاه ها متصل می شود، بنابراین اگر می خواهید داده های ارسال شده توسط خودتان را همانطور که از نام آن پیداست دریافت کنید، یعنی داده های ارسالی را دریافت خواهید کرد. خودتان، یعنی TXD خودتان مستقیماً به RXD متصل است تا انتقال و دریافت خود را آزمایش کند. نرمال بودن یا نبودن آن یک روش تست سریع و ساده است. هنگامی که مشکلی وجود دارد، ابتدا آزمایش را انجام دهید تا مشخص شود که آیا محصول معیوب است یا خیر. تست حلقه بک نیز نامیده می شود.
