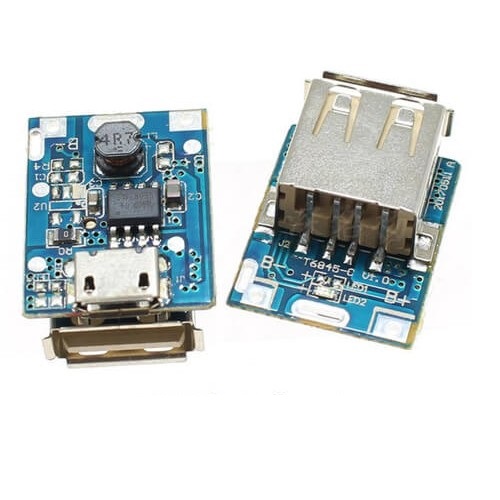

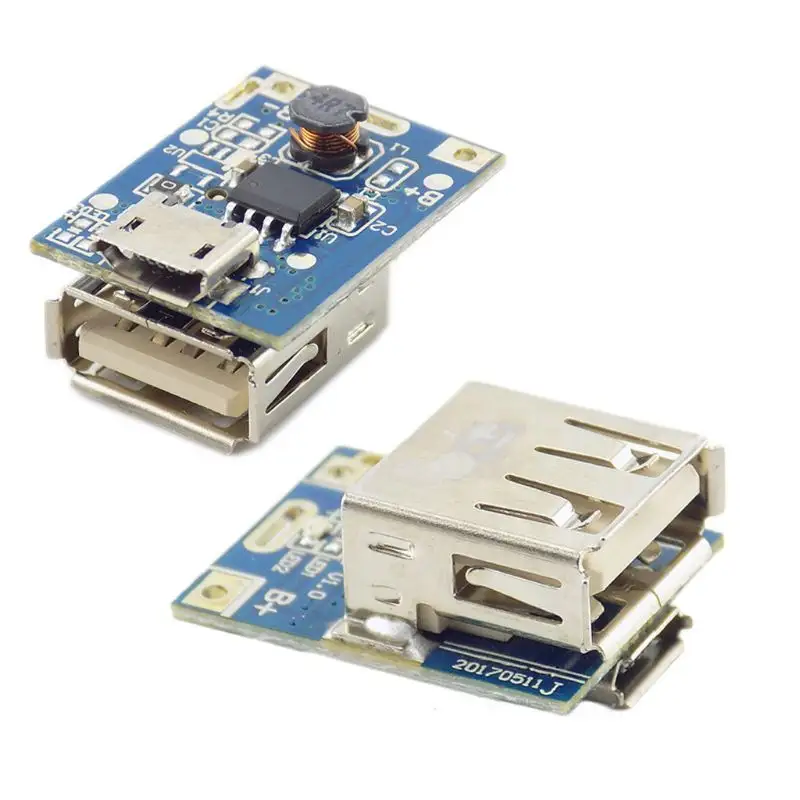

ماژول مینی پاوربانک خروجی 5 ولت 1 آمپر

ماژول مینی پاوربانک خروجی 5 ولت 1 آمپر

برد محافظ شارژ باتری لیتیومی ماژول برق 5 ولتی Step-Up یا ماژول پاوربانک شامل یک تراشه واحد است که چندین کاربرد دارد. این ماژول به طور گسترده ای به عنوان یک پاور بانک کوچک استفاده می شود، زیرا می تواند جریان های بار بزرگ و جریان های تخلیه بزرگ تا 1A را ارائه دهد که برای شارژ دستگاه ایده آل است. این ماژول دارای LED های داخلی برای نشان دادن شارژ و دشارژ است.

ویژگی ها و مشخصات پاور بانک ماژول T6845-C
در این قسمت به برخی از ویژگی ها و مشخصات ماژول پاوربانک T6845-C اشاره شده است.

• ولتاژ ورودی: 3.7 – 5.5 ولت DC
• ولتاژ خروجی: 5 ولت DC
• جریان خروجی: 1A
• جریان شارژ: 1A
• حد تخلیه: 2.9 ولت
• حداکثر جریان آماده به کار: 8uA

توجه: اطلاعات فنی کامل را می‌توانید در برگه دیتاشیت که در پایین همین صفحه پیوند داده شده است، بیابید.

پیکربندی پین ماژول پاور بانک T6845-C
پیکربندی پین ماژول بسیار ساده است و با تصویر زیر به راحتی قابل درک است.

توضیحات ماژول T6845-C

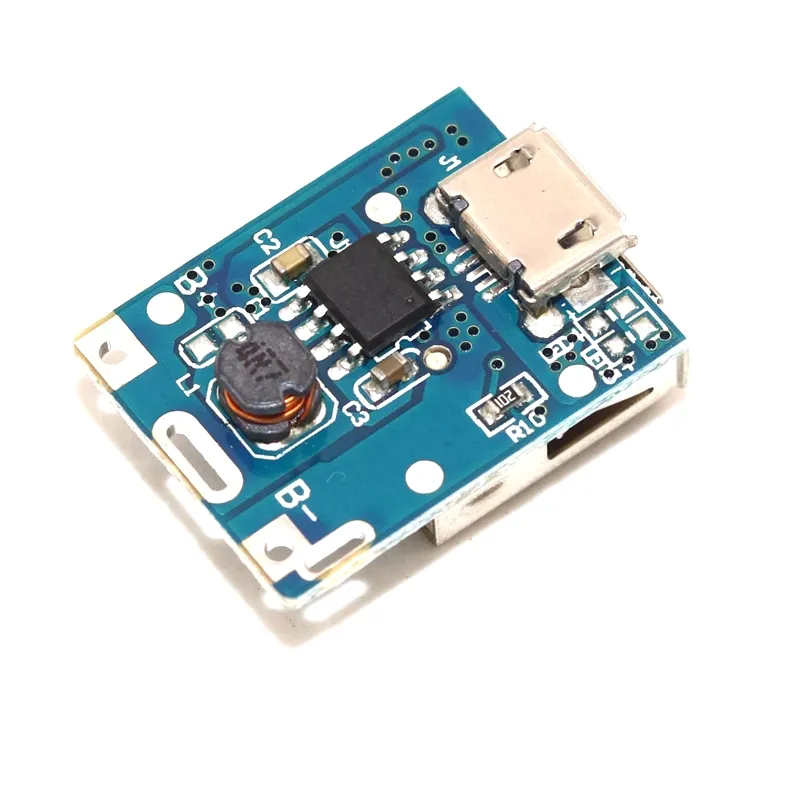

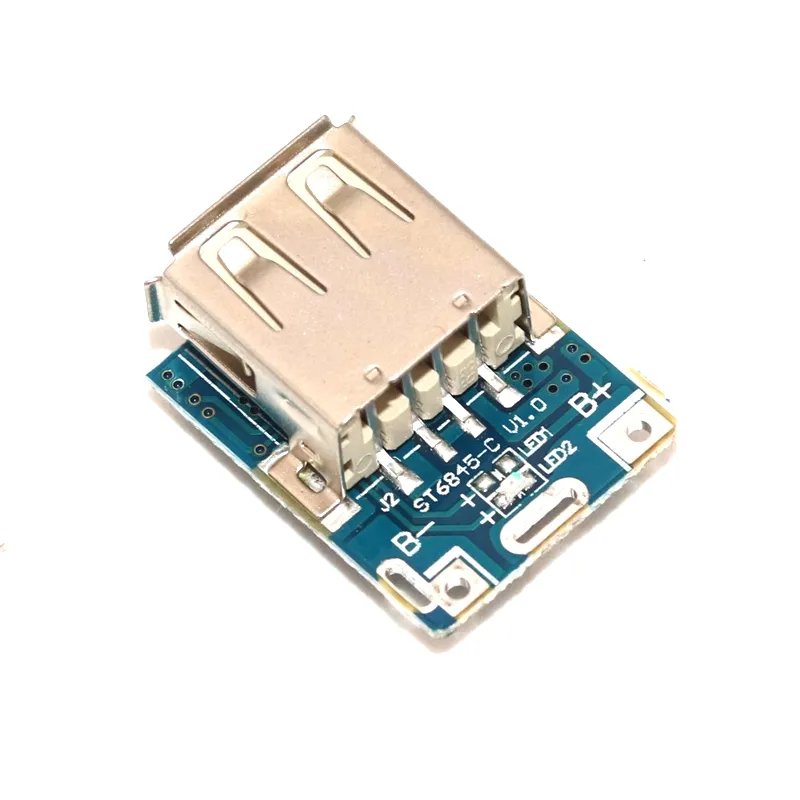

تصویر دو کانکتور پورت USB و Micro USB، نقاط اتصال باتری (Battery-، Battery+) و IC کنترلر شارژ استفاده شده را نشان می دهد.

پورت USB A برای خروجی است که می تواند به دستگاهی متصل شود که قرار است شارژ شود، در حالی که پورت Micro USB را می توان به یک آداپتور 5 ولت 1 آمپر برای شارژ باتری ها متصل کرد.

توجه: هنگامی که باتری ها در حال شارژ شدن هستند، LED قرمز چشمک می زند و زمانی که باتری ها کاملاً شارژ می شوند LED قرمز برای مدت طولانی می درخشد.

کاربردهای پاور بانک ماژول T6845-C

• پاور بانک ها
• پنل های خورشیدی
• بلندگوها

مدل دو بعدی پاور بانک ماژول T6845-C
در زیر مدل دو بعدی ماژول پاوربانک T6845 به همراه ابعاد آن بر حسب میلیمتر می باشد. اطلاعات زیر را می توان هنگام ساخت ردپای سفارشی از ماژول استفاده کرد و برای طراحی PCB و مدل سازی CAD استفاده کرد.

دیتا شیت ماژول مینی پاوربانک
