ماژول آمپلی فایر استریو PAM8610 کلاس D
ماژول تقویت کننده PAM8610 یک ماژول تقویت کننده 2×15 وات، دو کاناله، مبتنی بر استریو کلاس – نوع D است. می توان از آن در هر پروژه DIY یا مرتبط با صدا برای اهداف صرفه جویی در هزینه و فضا استفاده کرد.
این ماژول تقویت کننده از درایور PAM8610 با کنترل صدا DC استفاده می کند که THD+N پایین (0.1%)، EMI پایین و PSRP خوب را ارائه می دهد که برای پخش صدای با کیفیت بسیار مفید است. کنترل ولوم DC 32 مرحله ای دارای محدوده +32dB تا -75dB است. PAM8610 با منبع تغذیه 7 ولت تا 15 ولت کار می کند. از نظر قدرت کارایی بیشتری نسبت به آی سی های دیگر رقبا دارد.
پین توضیحات برد تقویت کننده PAM8610
نام پین |
شرح |
R_IN |
ورودی کانال راست |
GND |
ورودی کانال زمینی (زمین مشترک کانال راست و چپ) |
L_IN |
ورودی کانال چپ |
L- |
خروجی کانال چپ (GND) |
L+ |
خروجی کانال چپ (+) |
+12V |
ولتاژ ورودی (+) [ورودی 7-15 ولت، 12 ولت توصیه می شود] |
SW1 |
قطع کردن اتصال سوئیچ |
SW2 |
قطع کردن اتصال سوئیچ |
R+ |
خروجی کانال راست (+) |
R- |
خروجی کانال راست (GND) |
برد تقویت کننده PAM8610
این ماژول آمپلی فایر از یک آی سی تقویت کننده استریو دیجیتال مبتنی بر بسته 40 پین 6×6 میلی متری QFN PAM8610 استفاده می کند. از آنجایی که این آمپلی فایر یک تقویت کننده استریو است، دارای ورودی استریو و پورت پین خروجی استریو است که می توان بلندگوی خروجی را مستقیماً لحیم کرد. حداکثر توان خروجی 15 وات در هر کانال است.

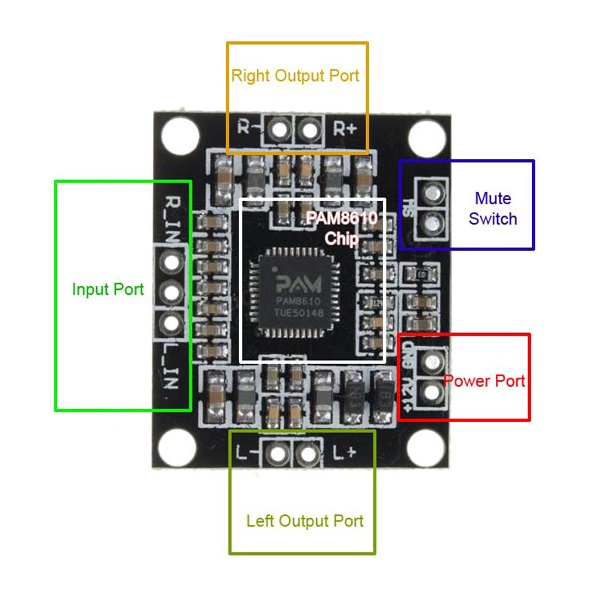

برد تقویت کننده PAM8403 – نمای کلی
پورت های مهم روی برد تقویت کننده در زیر نشان داده شده است.
همچنین دارای یک ویژگی اضافی از عملکرد سوئیچ قطع صدا است که بسیار قابل استفاده است. هنگامی که سوئیچ فشار داده می شود یا پورت قطع اتصال کوتاه است، می توان از سوئیچ بی صدا برای قطع کردن خروجی تقویت کننده برق استفاده کرد.
THD + N (0.1٪) کم آن را به یک تقویت کننده با نویز بسیار کم تبدیل می کند که می تواند به راحتی در هر پروژه مرتبط با تقویت کننده صدا نصب شود. نیازی به هیت سینک ندارد که باعث صرفه جویی در فضای اضافی برد می شود. صرف نظر از هیت سینک، می تواند محافظت حرارتی را نیز ارائه دهد که یکی دیگر از ویژگی های ضروری برای چنین ماژول تقویت کننده وات کوچکی است.

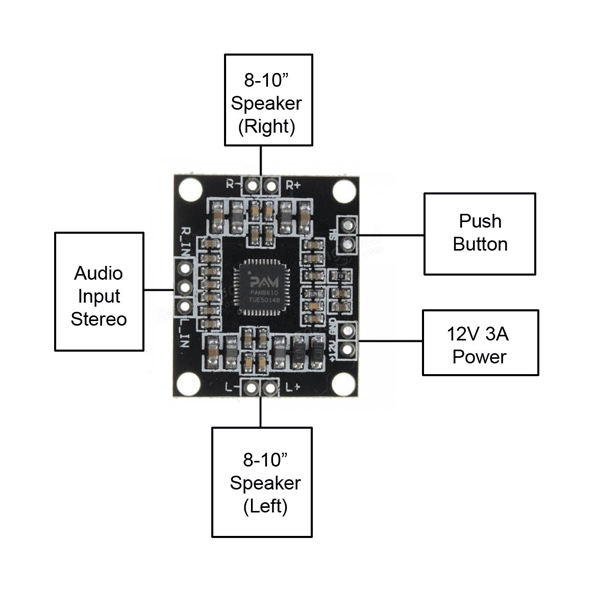

نمودار رابط
رابط PAM8610 بسیار آسان است. برای اتصال بلندگو، منبع تغذیه، ورودی استریو و سوئیچ قطع، تصویر زیر را دنبال کنید. از منبع تغذیه 12 ولت 3 آمپر با بلندگوهای 4 تا 8 اینچی برای حداکثر عملکرد خروجی استفاده کنید.
نمودار رابط PAM8610
چند نکته در هنگام اتصال این ماژول با منبع تغذیه، ورودی و بلندگوها باید به خاطر بسپارید:
- از ولتاژ ورودی بیشتر از 16.5 ولت تجاوز نکنید.
- خروجی صدا را به یکدیگر متصل نکنید و آن را با زمین کوتاه نکنید.
- قبل از روشن کردن مدار، تمام اتصالات را به دقت بررسی کنید.
کاربردهای برد تقویت کننده PAM8610
- خروجی بلندگو در مانیتورهای LCD / پروژکتورهای تلویزیونی
- تقویت کننده خروجی بلندگو در رایانه های نوت بوک
- قابل استفاده برای بلندگوهای قابل حمل، پخش کننده های DVD قابل حمل، ماشین های بازی

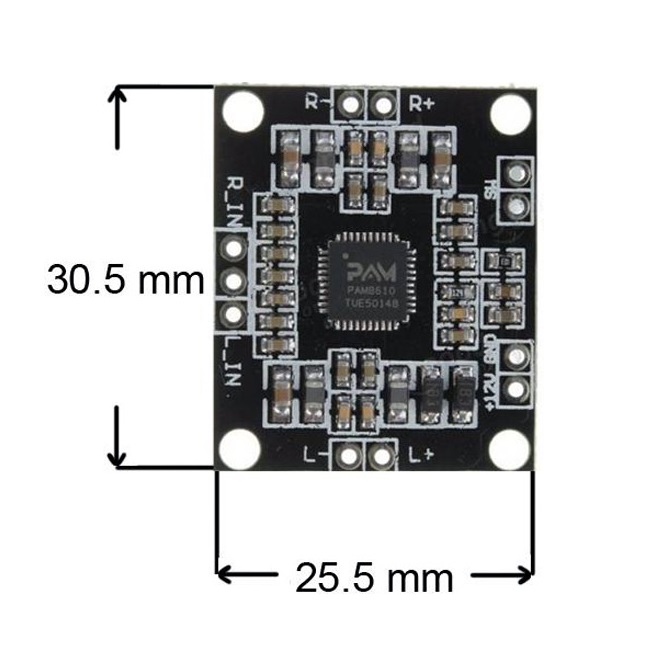

ابعاد برد تقویت کننده PAM8610 در زیر نشان داده شده است
ابعاد PAM8610
دیتا شیت ماژول آمپلی فایر استریو PAM8610 کلاس D
