نقد و بررسی اجمالی

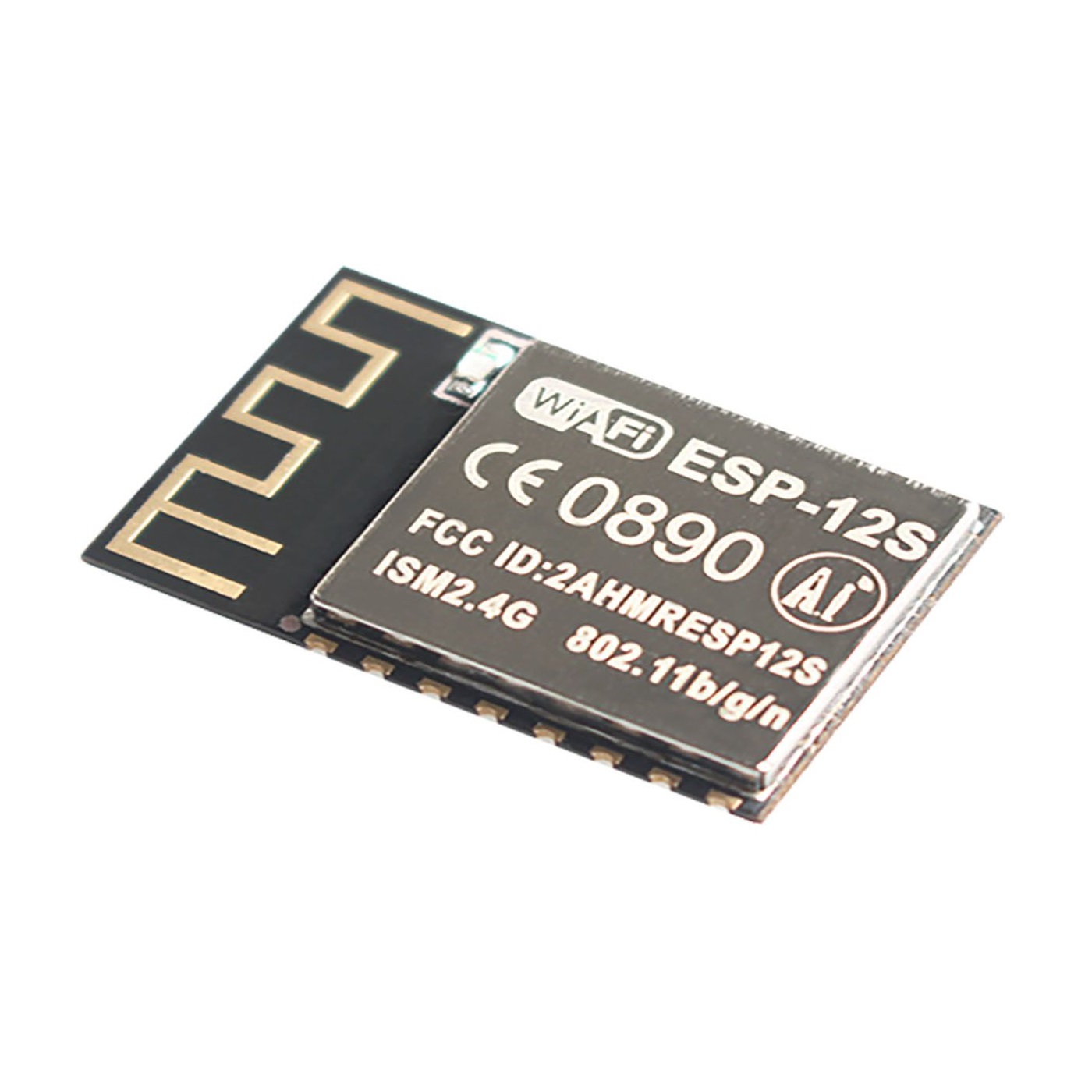

ماژول وای فای ESP8266 ESP-12S با فلش 32Mbit و آنتن PCB

Brand: ماژول وای فای ESP8266 ESP-12S | عمده فروشی الکترونیک سان سون
Availability: InStock

ماژول وای فای ESP8266 ESP-12S یک ماژول کوچک، کم‌حجم و کاربردی برای اضافه کردن قابلیت ارتباط بی‌سیم WiFi به انواع پروژه‌های الکترونیکی، میکروکنترلری و اینترنت اشیا (IoT) است. این ماژول بر پایه تراشه ESP8266 ساخته شده و علاوه بر WiFi داخلی، یک پردازنده 32 بیتی، حافظه Flash، رابط‌های ارتباطی مختلف و مجموعه‌ای از قابلیت‌های سخت‌افزاری و نرم‌افزاری را در اختیار طراح قرار می‌دهد.

طبق اطلاعات ارائه‌شده برای این محصول، ESP-12S دارای 32Mbit حافظه Flash، آنتن PCB داخلی و شیلد فلزی است و در یک پکیج SMD16 با ابعاد حدود 24×16 میلی‌متر عرضه می‌شود.
یکی از ویژگی‌های مهم ESP-12S این است که فقط یک «گیرنده و فرستنده WiFi» ساده نیست؛ ESP8266 دارای پردازنده داخلی است و می‌تواند در برخی پروژه‌ها به‌عنوان پردازنده اصلی سیستم نیز مورد استفاده قرار گیرد. مستندات رسمی Espressif نیز ESP8266EX را به‌عنوان یک SoC مستقل WiFi معرفی می‌کنند که می‌تواند به‌صورت مستقل برنامه را اجرا کند یا در کنار یک MCU دیگر به‌عنوان آداپتور WiFi مورد استفاده قرار گیرد.

به همین دلیل ESP-12S در پروژه‌های خانه هوشمند، اتوماسیون صنعتی، سیستم‌های مانیتورینگ، سنسورهای بی‌سیم، تجهیزات IoT، کنترل از راه دور، پروژه‌های Arduino و محصولات الکترونیکی متصل به شبکه کاربرد دارد.

چرا ماژول ESP-12S انتخاب مناسبی برای پروژه‌های WiFi است؟

اگر در طراحی یک محصول یا پروژه الکترونیکی به ارتباط WiFi نیاز دارید، استفاده از یک ماژول آماده می‌تواند تعداد قطعات موردنیاز برای طراحی بخش RF را کاهش دهد.

ESP-12S مجموعه‌ای از قسمت‌های مهم موردنیاز ارتباط WiFi را در قالب یک ماژول کوچک در اختیار طراح قرار می‌دهد؛ از جمله بخش RF، پردازنده، حافظه، رابط‌های ارتباطی و آنتن PCB.

تراشه ESP8266EX از WiFi استاندارد 802.11b/g/n در محدوده 2.4GHz، حالت Station، SoftAP و ترکیب Station + SoftAP پشتیبانی می‌کند و پروتکل‌های شبکه مانند TCP/IP را در اختیار برنامه قرار می‌دهد.

در نتیجه می‌توان از ESP-12S هم در یک پروژه آموزشی ساده و هم در طراحی‌های Embedded و IoT استفاده کرد.

مشخصات فنی ماژول ESP8266 ESP-12S

نام محصول: ESP8266 ESP-12S WiFi Module
چیپ اصلی: ESP8266
نوع: ماژول WiFi / Wireless / IoT
پردازنده: 32-bit Tensilica L106
فرکانس پردازنده: تا 160MHz
حافظه Flash: 32Mbit معادل 4MB
نوع پکیج: SMD16
آنتن: PCB داخلی
شیلد: دارای شیلد فلزی RF
استاندارد WiFi: IEEE 802.11 b/g/n
باند فرکانسی: 2.4GHz
محدوده فرکانسی: حدود 2.400 تا 2.4835GHz
حالت WiFi: STA / AP / STA+AP
امنیت WiFi: WPA / WPA2
ADC: مبدل آنالوگ به دیجیتال 10 بیتی
پروتکل شبکه: TCP/IP
رابط‌ها: UART، SPI، I2C، I2S، SDIO، PWM، GPIO و IR
توان خروجی: طبق اطلاعات ارائه‌شده تا +20dBm در حالت 802.11b
Deep Sleep: کمتر از 10µA طبق مشخصات محصول
Power Down Leakage: کمتر از 5µA طبق مشخصات ارائه‌شده
توان مصرفی Standby: کمتر از 1mW در شرایط DTIM3 طبق اطلاعات محصول
زمان Wake-up و ارسال Packet: کمتر از 2ms طبق اطلاعات محصول
ولتاژ تغذیه ماژول: حدود 3.0 تا 3.6V طبق مشخصات ماژول
ولتاژ کاری متداول: 3.3V
جریان موردنیاز منبع: منبع تغذیه با توان کافی؛ در مشخصات ماژول بیش از 500mA توصیه شده است
ابعاد: حدود 24×16×3mm
دمای کاری: در اطلاعات محصول -40 تا +85°C ذکر شده است
Firmware: AT / قابل برنامه‌ریزی
ارتباط پروگرام: UART
به‌روزرسانی: UART / OTA
پشتیبانی نرم‌افزاری: Arduino / Lua / MicroPython
نوع نصب: SMD

ویژگی‌های 802.11b/g/n، پردازنده 32 بیتی، ADC ده‌بیتی، TCP/IP، حالت‌های STA/AP/STA+AP و رابط‌های UART/SPI/I2C/I2S/GPIO در مشخصات ارائه‌شده برای محصول آمده‌اند.

توجه: تعداد GPIO قابل استفاده در ESP-12S ممکن است بسته به نحوه پیاده‌سازی ماژول و پایه‌هایی که برای Boot، UART و سایر عملکردها استفاده می‌شوند متفاوت باشد؛ بنابراین برای طراحی PCB نهایی باید Pinout دقیق همان نسخه ماژول بررسی شود.

قابلیت‌های اصلی ESP-12S

WiFi 2.4GHz

ESP-12S ارتباط WiFi در محدوده 2.4GHz را فراهم می‌کند و از استانداردهای 802.11b/g/n پشتیبانی می‌کند.

این ویژگی آن را برای پروژه‌هایی مانند:

کنترل تجهیزات با موبایل
ارسال داده سنسورها
مانیتورینگ از طریق شبکه
ارتباط با سرور
Web Server
تجهیزات Smart Home
سیستم‌های IoT

مناسب می‌کند.

پردازنده 32 بیتی داخلی

ESP8266 دارای پردازنده 32 بیتی Tensilica L106 است و می‌تواند برنامه کاربردی را مستقیماً اجرا کند. طبق دیتاشیت فعلی Espressif، فرکانس پردازنده می‌تواند تا 160MHz باشد.

این موضوع باعث می‌شود در بسیاری از پروژه‌ها نیازی نباشد حتماً یک Arduino یا MCU جداگانه در کنار ماژول قرار گیرد.

حافظه Flash چهار مگابایتی

حافظه 32Mbit معادل 4MB است.

این حافظه برای ذخیره Firmware و در بسیاری از پروژه‌ها برای فایل‌ها، تنظیمات و قابلیت‌هایی مانند OTA مورد استفاده قرار می‌گیرد.

صفحه مرجع Waveshare نیز ESP-12S را به‌عنوان ماژول ESP8266 با Flash داخلی 32Mbit معرفی می‌کند.

آنتن PCB داخلی

وجود آنتن PCB باعث می‌شود در کاربردهای معمول نیازی به خرید آنتن خارجی جداگانه نباشد.

این ویژگی برای تولید محصولاتی که فضای PCB اهمیت دارد بسیار کاربردی است.

البته در طراحی محصول نهایی، قسمت آنتن باید طبق اصول طراحی RF روی PCB جانمایی شود و اطراف آنتن نباید بدون بررسی توسط قطعات فلزی، زمین مسی یا بدنه نامناسب پوشانده شود.

حالت‌های کاری WiFi

STA Mode

در این حالت ESP-12S مانند یک دستگاه WiFi معمولی به مودم یا Access Point متصل می‌شود.

مثلاً:

ESP-12S → WiFi Router → Local Network / Internet

این حالت برای ارسال اطلاعات سنسورها، کنترل تجهیزات و ارتباط با سرور بسیار کاربردی است.

AP Mode

در این حالت خود ESP-12S یک شبکه WiFi ایجاد می‌کند و موبایل یا لپ‌تاپ می‌تواند مستقیماً به آن متصل شود.

این قابلیت برای محصولاتی که نیاز به صفحه تنظیمات داخلی دارند بسیار مفید است.

STA + AP

ESP8266 امکان کار در حالت Station و Access Point را نیز فراهم می‌کند.

به این ترتیب می‌توان از یک سمت به شبکه اصلی متصل بود و از سمت دیگر یک شبکه یا رابط دسترسی برای تنظیم دستگاه ایجاد کرد.

AT Command چیست؟

یکی از روش‌های استفاده از ESP-12S، استفاده از AT Command از طریق UART است.

در این روش یک میکروکنترلر مانند:

Arduino
STM32
AVR
PIC
سایر MCUها

می‌تواند از طریق UART با ESP-12S ارتباط برقرار کند و وظایفی مانند اتصال به شبکه WiFi، برقراری ارتباط شبکه و انتقال اطلاعات را به ماژول بسپارد.

در اطلاعات محصول نیز استفاده از Firmware مبتنی بر AT و کنترل ماژول از طریق UART ذکر شده است.

برنامه‌نویسی ESP-12S با Arduino

روش دیگر این است که به‌جای استفاده از ESP-12S فقط به‌عنوان WiFi Module، خود ESP8266 را مستقیماً برنامه‌ریزی کنید.

Arduino Core برای ESP8266 امکان استفاده از Arduino IDE برای توسعه نرم‌افزار روی ESP8266 را فراهم می‌کند. این اکوسیستم از قابلیت‌های شبکه، GPIO، SPI، I2C، OTA و بسیاری از امکانات ESP8266 پشتیبانی می‌کند.

منبع رسمی پروژه Arduino ESP8266:
ESP8266 Arduino Core – GitHub

در این روش معماری پروژه می‌تواند به شکل زیر باشد:

ESP-12S → سنسورها / رله / نمایشگر / تجهیزات جانبی

بدون اینکه الزاماً یک Arduino UNO یا Mega جداگانه در مدار قرار گیرد.

نحوه کار با ماژول ESP-12S

روش اول؛ استفاده به‌عنوان ماژول WiFi

در این روش ESP-12S در کنار MCU اصلی قرار می‌گیرد.

اتصال کلی:

VCC → 3.3V
GND → GND
TX → RX میکروکنترلر
RX → TX میکروکنترلر

سپس MCU از طریق UART دستورات موردنیاز را برای ESP-12S ارسال می‌کند.

روش دوم؛ پروگرام مستقیم

برای برنامه‌ریزی مستقیم ESP-12S معمولاً به یک مبدل USB به TTL با سطح منطقی 3.3V و مدار مناسب Boot/Reset نیاز است.

روند کلی:

منبع تغذیه 3.3V پایدار فراهم شود.
TX و RX به‌صورت متقاطع متصل شوند.
GND دو مدار مشترک شود.
پایه‌های Boot مطابق Pinout ماژول تنظیم شوند.
مبدل USB-TTL به کامپیوتر متصل شود.
ESP8266 Core در Arduino IDE نصب شود.
برد مناسب ESP8266 انتخاب شود.
Firmware یا برنامه موردنظر روی ماژول آپلود شود.

دیتاشیت رسمی Espressif نیز دانلود Firmware از طریق UART و به‌روزرسانی OTA را از قابلیت‌های این خانواده معرفی می‌کند.

نکته بسیار مهم درباره تغذیه ESP-12S

ESP-12S را مستقیماً با 5V تغذیه نکنید.

طبق مشخصات ESP8266EX، محدوده ولتاژ کاری تراشه 2.5 تا 3.6V است و مقدار متداول 3.3V ذکر شده است.

همچنین هنگام فعالیت WiFi، جریان مصرفی می‌تواند به‌طور قابل‌توجهی افزایش پیدا کند. در دیتاشیت Espressif، جریان لحظه‌ای/فعال در شرایط مختلف RF در محدوده ده‌ها تا صدها میلی‌آمپر گزارش شده است.

بنابراین برای جلوگیری از مشکلاتی مانند:

ریست شدن ماژول
قطع ارتباط WiFi
بوت نشدن
ناپایداری شبکه
خطا هنگام پروگرام

از یک رگولاتور 3.3V مناسب و منبع تغذیه با توان کافی استفاده کنید.

کاربردهای رایج ESP8266 ESP-12S

ESP-12S می‌تواند در طیف وسیعی از پروژه‌ها استفاده شود:

خانه هوشمند

کنترل روشنایی
کنترل رله
کلید هوشمند
کنترل پریز
سیستم مدیریت تجهیزات
سنسورهای WiFi

اینترنت اشیا

سنسورهای متصل به اینترنت
ارسال داده به سرور
دریافت فرمان از Cloud
تجهیزات مانیتورینگ
دیتالاگر WiFi

اتوماسیون صنعتی

مانیتورینگ تجهیزات
انتقال اطلاعات
کنترل از راه دور
ارتباط بین تجهیزات
ثبت اطلاعات

کشاورزی هوشمند

سنجش پارامترهای محیطی
ارسال اطلاعات سنسورها
کنترل تجهیزات
مانیتورینگ گلخانه

رباتیک

کنترل بی‌سیم
ارتباط ربات با موبایل
انتقال اطلاعات سنسورها
کنترل موتور و تجهیزات جانبی

تجهیزات تولیدی

به دلیل ابعاد کوچک ESP-12S می‌توان آن را روی PCB محصول نهایی قرار داد و یک دستگاه الکترونیکی معمولی را به محصول دارای ارتباط WiFi تبدیل کرد.

چرا ESP-12S برای تولید محصول نهایی جذاب است؟

برای نمونه‌سازی، استفاده از بردهایی مانند NodeMCU بسیار راحت است؛ اما وقتی قرار است یک محصول نهایی طراحی شود، وجود USB، مبدل سریال و قسمت‌های اضافی روی برد توسعه همیشه ضروری نیست.

ESP-12S به‌عنوان یک ماژول SMD امکان قرارگیری مستقیم روی PCB اختصاصی را فراهم می‌کند.

به این ترتیب طراح می‌تواند:

PCB را کوچک‌تر طراحی کند.
مدار تغذیه را متناسب با محصول انتخاب کند.
مدار USB را فقط در صورت نیاز اضافه کند.
ورودی و خروجی‌ها را متناسب با محصول طراحی کند.
هزینه و فضای PCB را مدیریت کند.
Firmware اختصاصی محصول را روی ESP8266 قرار دهد.

این موضوع یکی از دلایلی است که ماژول‌های ESP8266 همچنان در پروژه‌های Embedded و محصولات مبتنی بر این پلتفرم دیده می‌شوند.

ESP-12S یا NodeMCU؟

این دو محصول را نباید دقیقاً یک چیز در نظر گرفت.

ESP-12S:
ماژول SMD برای استفاده در مدار اختصاصی.

NodeMCU:
برد توسعه‌ای که معمولاً ESP8266 را همراه با USB-to-Serial، رگولاتور، پایه‌های خروجی و مدار پروگرام در اختیار کاربر قرار می‌دهد.

بنابراین برای شروع سریع پروژه، برد توسعه ساده‌تر است؛ اما برای ساخت یک محصول اختصاصی، ESP-12S می‌تواند انتخاب مناسب‌تری از نظر فرم‌فاکتور و یکپارچه‌سازی باشد.

نکات مهم هنگام خرید ESP-12S

قبل از خرید به این موارد توجه کنید:

این ماژول 3.3V است.
ESP-12S برد توسعه USB نیست.
برای پروگرام مستقیم به رابط USB به TTL مناسب نیاز است.
سطح منطقی UART باید با 3.3V سازگار باشد.
منبع تغذیه باید جریان کافی داشته باشد.
آنتن PCB باید در طراحی نهایی فضای مناسب داشته باشد.
Flash برابر 32Mbit یعنی حدود 4MB است.
ارتباط WiFi در باند 2.4GHz انجام می‌شود.
برای طراحی PCB نهایی باید Pinout دقیق نسخه خریداری‌شده بررسی شود.
پایه‌های Boot و UART باید هنگام طراحی مدار در نظر گرفته شوند.

یک نکته مهم برای خریداران حرفه‌ای

ESP8266 یک پلتفرم قدیمی اما بسیار شناخته‌شده است و اکوسیستم نرم‌افزاری گسترده‌ای دارد. با این حال، در جدیدترین دیتاشیت رسمی Espressif، ESP8266EX در وضعیت NRND یا Not Recommended for New Designs قرار گرفته و خود Espressif استفاده از مدل ارتقایافته ESP8684 را پیشنهاد کرده است.

این موضوع به معنی بی‌استفاده بودن ESP-12S نیست؛ بلکه برای پروژه‌های موجود، تعمیرات، نمونه‌سازی، آموزش و محصولاتی که از قبل بر پایه ESP8266 طراحی شده‌اند همچنان می‌تواند گزینه کاربردی باشد. برای محصولی که قرار است از صفر طراحی شود و چرخه تولید بسیار طولانی داشته باشد، بهتر است طراح وضعیت تأمین تراشه و نسل جدیدتر محصولات Espressif را نیز بررسی کند.

این شفافیت می‌تواند برای مشتریان فنی فروشگاه یک مزیت باشد، زیرا خریدار اطلاعات واقعی‌تری برای انتخاب قطعه دریافت می‌کند.

دیتاشیت و منابع فنی معتبر خارجی

1. دیتاشیت ESP-12S – Waveshare

صفحه مرجع Waveshare، ESP-12S را به‌عنوان ماژول ESP8266 با 32Mbit Flash و آنتن PCB معرفی کرده و دیتاشیت ماژول را در بخش Resources ارائه می‌کند.

ESP-12S – Waveshare Wiki

2. دیتاشیت رسمی ESP8266EX – Espressif

این مهم‌ترین مرجع فنی برای بررسی تراشه اصلی ESP8266 است و شامل مشخصات CPU، WiFi، GPIO، UART، SPI، I2C، ADC، مصرف توان، مشخصات RF و شرایط الکتریکی است.

ESP8266EX Datasheet – Espressif

تجربه و بازخورد خریداران ESP-12S

1. این ماژول رو میشه با Arduino IDE برنامه‌ریزی کرد؟

پاسخ:
بله، ماژول ESP-12S مبتنی بر ESP8266 است و با استفاده از هسته Arduino مخصوص ESP8266 می‌تواند مستقیماً با Arduino IDE برنامه‌ریزی شود. برای پروگرام کردن ماژول نیز به یک مبدل USB به TTL مناسب با سطح منطقی 3.3V نیاز است.

2. برای ساخت وسایل خانه هوشمند مناسبه؟

پاسخ:
بله، ESP-12S برای پروژه‌های خانه هوشمند، کنترل روشنایی، کنترل رله، کلیدهای هوشمند، سنسورهای بی‌سیم و تجهیزات متصل به شبکه کاربرد دارد. پشتیبانی از WiFi و امکان اجرای برنامه روی خود ESP8266 باعث شده این ماژول در پروژه‌های Smart Home مورد استفاده قرار بگیرد.

3. آنتن داره یا باید جداگانه آنتن خرید؟

پاسخ:
این مدل دارای آنتن PCB داخلی است و برای استفاده معمول به آنتن خارجی جداگانه نیاز ندارد. در طراحی مدار نهایی نیز محل قرارگیری آنتن باید مطابق اصول طراحی RF در نظر گرفته شود.

4. حافظه فلش این مدل چقدره؟

پاسخ:
ماژول ESP-12S دارای حافظه Flash با ظرفیت 32Mbit، معادل 4MB است. این حافظه برای Firmware و کاربردهای نرم‌افزاری مختلف ESP8266 مورد استفاده قرار می‌گیرد.

5. برای پروژه‌هایی که چندتا سنسور و ورودی خروجی دارن جواب میده؟

پاسخ:
ESP-12S مجموعه‌ای از رابط‌ها مانند GPIO، UART، SPI، I2C، I2S، PWM و ADC را در اختیار پروژه قرار می‌دهد و برای بسیاری از پروژه‌های سنسوری و کنترلی مناسب است. تعداد پایه‌های قابل استفاده باید با Pinout دقیق ماژول و پایه‌های رزروشده برای Boot و ارتباط سریال بررسی شود.

6. برای ایستگاه هواشناسی و ارسال اطلاعات هم میشه ازش استفاده کرد؟

پاسخ:
بله، ترکیب پردازنده داخلی، رابط‌های ورودی و خروجی و ارتباط WiFi باعث می‌شود ESP-12S برای پروژه‌هایی مانند ایستگاه هواشناسی، ثبت اطلاعات سنسورها و ارسال داده به شبکه مناسب باشد.

7. وای‌فای این ماژول پایدار هست یا ممکنه قطع و وصل بشه؟

پاسخ:
پایداری ارتباط WiFi به شرایط مختلفی مانند کیفیت منبع تغذیه 3.3V، طراحی PCB، نحوه جانمایی آنتن، فاصله از Access Point، نویز محیط و Firmware بستگی دارد. در بازخوردهای منتشرشده کاربران نیز تجربه‌های متفاوتی درباره پایداری اتصال گزارش شده است.

8. این ماژول برای تولید محصول نهایی هم مناسبه یا فقط برای پروژه آزمایشیه؟

پاسخ:
ESP-12S به‌صورت ماژول SMD طراحی شده و می‌تواند مستقیماً روی PCB اختصاصی محصول قرار بگیرد. به همین دلیل در طراحی تجهیزات الکترونیکی، محصولات IoT و دستگاه‌های دارای ارتباط WiFi نیز قابل استفاده است. برای تولید انبوه، وضعیت تأمین قطعه و چرخه عمر ESP8266 نیز باید در نظر گرفته شود.

9. برای پروژه‌هایی که مصرف برق پایینی دارن مناسبه؟

پاسخ:
ESP-12S دارای حالت‌های مختلف کاهش مصرف از جمله Deep Sleep است و در مشخصات آن مصرف بسیار پایین در حالت Deep Sleep ذکر شده است. مصرف واقعی دستگاه به Firmware، تعداد دفعات فعال شدن WiFi، رگولاتور و سایر قطعات مدار بستگی خواهد داشت.

10. برای یه پروژه کوچیک و ارزون که وای‌فای لازم داره گزینه کاربردیه؟

پاسخ:
ترکیب WiFi، پردازنده 32 بیتی، حافظه Flash، آنتن PCB و رابط‌های جانبی در یک ماژول کوچک باعث شده ESP-12S برای پروژه‌های کم‌جا و تجهیزات IoT مورد استفاده قرار بگیرد. در بازخوردهای ثبت‌شده کاربران نیز اندازه کوچک، امکانات ارتباطی و کاربرد گسترده این خانواده مورد توجه قرار گرفته است.

مزیت‌های ESP-12S برای خریدار

اگر هدف شما ساخت یک محصول یا پروژه WiFi باشد، ESP-12S چند قابلیت مهم را در یک قطعه کوچک جمع می‌کند:

WiFi + CPU + Flash + GPIO + UART + SPI + I2C + ADC + PWM

این ترکیب باعث می‌شود برای بسیاری از پروژه‌ها نیازی به قرار دادن چند ماژول مجزا نباشد.

از طرف دیگر، وجود اکوسیستم Arduino و کتابخانه‌های متعدد ESP8266 باعث شده برای پروژه‌های آموزشی، نمونه‌سازی و توسعه تجهیزات IoT منابع نرم‌افزاری زیادی در دسترس باشد.

ماژول ESP8266
ماژول وای فای ESP8266
ماژول WiFi ESP8266
ESP8266 ESP-12S
ESP-12S
ماژول ESP-12S
خرید ESP8266
قیمت ESP8266
خرید ماژول ESP8266
قیمت ماژول ESP-12S
خرید ESP-12S
ماژول وای فای Arduino
ماژول WiFi آردوینو
ESP8266 برای Arduino
ماژول اینترنت اشیا
ماژول IoT
ماژول WiFi سریال
ماژول WiFi 2.4GHz
ماژول وای فای 3.3 ولت
ESP8266 4MB
ESP8266 32Mbit
ESP8266 SMD
ESP8266 PCB Antenna
ماژول WiFi با آنتن PCB
خرید ماژول وای فای ESP8266 ESP-12S
قیمت ماژول وای فای ESP8266 ESP-12S
خرید ESP-12S با حافظه 4MB
خرید ESP8266 با آنتن PCB
ماژول ESP8266 برای Arduino
ماژول ESP8266 برای اینترنت اشیا
ماژول ESP8266 برای خانه هوشمند
ماژول ESP8266 برای اتوماسیون صنعتی
ماژول WiFi 2.4GHz برای پروژه الکترونیک
ماژول وای فای سریال ESP8266
ماژول ESP-12S برای پروژه IoT
ماژول ESP8266 با UART
فروش ماژول ESP8266
خرید قطعات الکترونیکی ESP8266
فروشگاه الکترونیک سان سِوِن ESP8266

ESP8266 ESP-12S، ESP-12S WiFi Module، ESP8266 WiFi Module، ESP8266 Wireless Module، ESP8266 Serial WiFi Module، ESP8266 IoT Module، ESP8266 Arduino Module، ESP-12S 4MB، ESP-12S 32Mbit Flash، 2.4GHz WiFi Module، ESP8266 UART Module، ESP8266 SMD Module، ESP8266 PCB Antenna، ESP8266 AT Command، ESP8266 STA AP، ESP8266 SoftAP، ESP8266 OTA، ESP8266 TCP/IP، Ai-Thinker ESP-12S.

1.1. Features

• 802.11 b/g/n
• Integrated low power 32-bit MCU
• Integrated 10-bit ADC
• Integrated TCP/IP protocol stack
• Integrated TR switch, balun, LNA, power amplifier and matching network
• Integrated PLL, regulators, and power management units
• Supports antenna diversity
• Wi-Fi 2.4 GHz, support WPA/WPA2
• Support STA/AP/STA+AP operation modes
• Support Smart Link Function for both Android and iOS devices
• SDIO 2.0, (H) SPI, UART, I2C, I2S, IRDA, PWM, GPIO
• STBC, 1×1 MIMO, 2×1 MIMO
• A-MPDU & A-MSDU aggregation and 0.4s guard interval
• Deep sleep power <10uA, Power down leakage current < 5uA
• Wake up and transmit packets in < 2ms
• Standby power consumption of < 1.0mW (DTIM3)
• +20dBm output power in 802.11b mode
• Operating temperature range -40C ~ 85C

	ESP-01F	ESP-12F	ESP-12S	ESP32-S
WIFI chip	ESP8285	ESP8266		ESP32
Built-in Flash	8Mbit	32Mbit
Package	SMD18	SMD22	SMD16	SMD38
Antenna	External spring antenna	Onboard PCB antenna
Frequency range	2.4G ~ 2.5G (2400M ~ 2483.5M)
WIFI protocol	802.11b/g/n WiFi
Bluetooth	N/A			Bluetooth 4.2 BR/EDR and BLE
WIFI mode	STA, AP, STA+AP
Security	WPA / WPA2
Encryption	WEP / TKIP / AES
Firmware upgrade	UART / OTA
Transmitting power	802.11b: 16 ±2dBm(@11Mbps) 802.11g: 14 ±2dBm(@54Mbps) 802.11n: 13 ±2dBm(@HT20,MCS7)
Receiving sensitivity	CCK,1Mbps: -90 dBm CCK,11Mbps: -85 dBm 6Mbps(1/2 BPSK): -88 dBm 54Mbps(3/4 64-QAM): -70 dBm HT20,MCS7(65Mbps, 72.2Mbps): -67 dBm
Power	Continuous Transmission: ~71mA (peak: 300mA) Model Sleep: ~20mA Light Sleep: ~2mA Deep Sleep: ~20uA			Continuous Transmission: ~80mA (peak: 300mA) Deep Sleep:~6.5uA
IO port	9			22
UART baudrate	300 ~ 4608000 bps (default 115200bps)
Power supply	3.0V ~ 3.6V (current > 500mA)
Operating temp.	-20 ℃ ~ 85 ℃
Storage condition	-40 ℃ ~ 85 ℃, < 90%RH
Dimensions	10x11x2 (mm)	24x16x3 (mm)		25.5x18x3 (mm)
Certification	CE/FCC	CE/FCC/REACH/RoHS/SRRC		CE/FCC

برچسب: ماژول WIFI

دیدگاه کاربران

دیدگاهها0

جدیدترین
مفیدترین
دیدگاه خریداران

هیچ دیدگاهی برای این محصول نوشته نشده است.

0.0

بر اساس 0 دیدگاه

نظر خود را در مورد این محصول بنویسید ... افزودن دیدگاه

پرسش و پاسخ

هنوز پرسشی ثبت نشده است.

شما هم درباره این کالا پرسش ثبت کنید ثبت پرسش جدید

گزارش نادرستی مشخصات

تنها کاربران سایت قادر به ارسال گزارش هستند. لطفا وارد سایت شوید

ماژول وای فای ESP8266 ESP-12S
