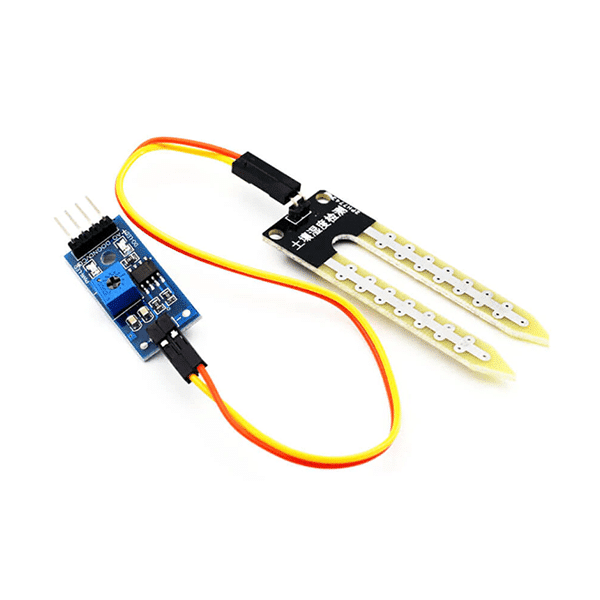

سنسور رطوبت سنج خاک و زمین YL-69
سنسور رطوبت خاک از دو پراب تشکیل شده است که برای اندازه گیری محتوای حجمی آب استفاده می شود. دو پراب به جریان اجازه عبور از خاک را می دهند و سپس مقدار مقاومت را برای اندازه گیری مقدار رطوبت دریافت می کند. وقتی آب بیشتری وجود داشته باشد، خاک جریان الکتریسیته بیشتری را هدایت می کند که به این معنی است که مقاومت کمتری وجود خواهد داشت. بنابراین، سطح رطوبت بالاتر خواهد بود. خاک خشک جریان الکتریسیته را ضعیف هدایت می کند، بنابراین زمانی که آب کمتری وجود داشته باشد، خاک جریان الکتریسیته کمتری را هدایت می کند که به این معنی است که مقاومت بیشتری خواهد داشت.
اطلاعات تکمیلی
وزن 50 گرم
ابعاد 6 × 4 × 2 سانتی متر
ولتاژ بهره برداری 3.3v-5v
شاخص توان قرمز
نشانگر خروجی سوئیچینگ دیجیتال سبز
پیکربندی پین اوت ماژول سنسور رطوبت خاک
اسم پین |
توضیحات |
VCC |
پین Vcc ماژول را تغذیه می کند، معمولاً با +5 ولت |
GND |
زمین منبع تغذیه |
DO |
پین خروجی دیجیتال برای خروجی دیجیتال |
AO |
پین خروجی آنالوگ برای خروجی آنالوگ |
ویژگی ها و مشخصات ماژول سنسور رطوبت خاک
ولتاژ کاری: 3.3 تا 5 ولت DC
جریان عملیاتی: 15 میلی آمپر
خروجی دیجیتال – 0 ولت تا 5 ولت، سطح ماشه قابل تنظیم از پیش تعیین شده
خروجی آنالوگ – 0 ولت تا 5 ولت بر اساس تابش مادون قرمز ناشی از شعله آتش که روی سنسور می افتد
LED هایی که خروجی و توان را نشان می دهند
اندازه PCB: 3.2cm x 1.4cm
طراحی مبتنی بر LM393
استفاده آسان با میکروکنترلرها یا حتی با آی سی معمولی دیجیتال/آنالوگ
کوچک، ارزان و به راحتی در دسترس است

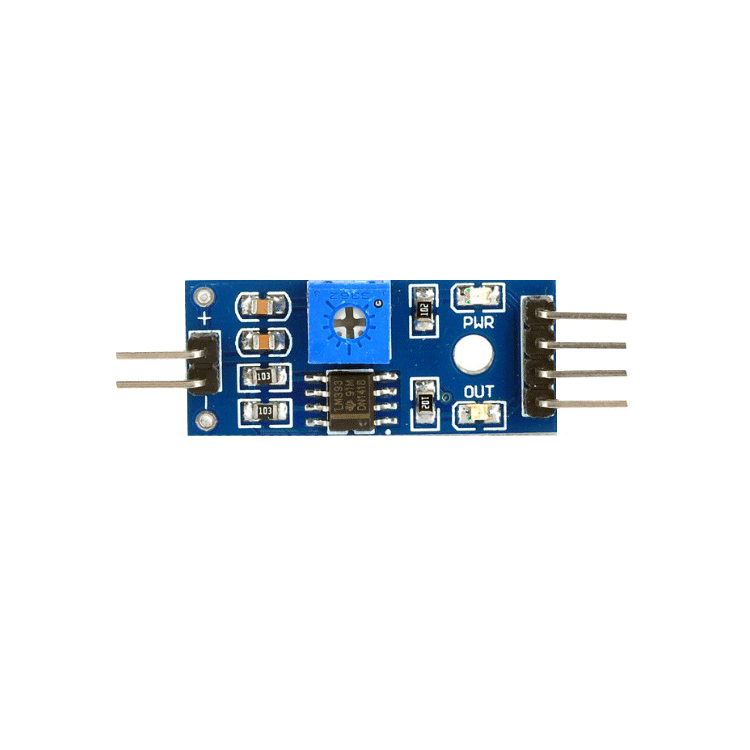

آی سی LM393
آی سی مقایسه کننده LM393 به عنوان مقایسه کننده ولتاژ در این ماژول سنسور رطوبت استفاده می شود. پایه 2 LM393 به Preset (10KΩ Pot) وصل شده است در حالی که پایه 3 به پین سنسور رطوبت متصل است. آی سی مقایسه کننده ولتاژ آستانه تنظیم شده را با استفاده از پیش تنظیم (pin2) و پایه سنسور (pin3) مقایسه می کند.
سنسور رطوبت
سنسور رطوبت از دو کاوشگر تشکیل شده است که برای تشخیص رطوبت خاک استفاده می شود. پراب های سنسور رطوبت با طلای غوطه ور پوشیده شده اند که از نیکل در برابر اکسیداسیون محافظت می کند. از این دو کاوشگر برای عبور جریان از خاک استفاده می شود و سپس سنسور مقاومت را برای بدست آوردن مقادیر رطوبت می خواند.
از پیش تنظیم شده
با استفاده از پیش تنظیم داخلی می توانید آستانه (حساسیت) خروجی دیجیتال را تنظیم کنید.
نحوه استفاده از ماژول سنسور رطوبت خاک
ماژول حسگر رطوبت از چهار پین یعنی VCC، GND، DO، AO تشکیل شده است. پین خروجی دیجیتال به پین خروجی آی سی مقایسه LM393 وصل می شود در حالی که پایه آنالوگ به سنسور رطوبت متصل است. نمودار مدار داخلی ماژول حسگر رطوبت در زیر آورده شده است.
نمودار مدار ماژول سنسور رطوبت خاک
استفاده از ماژول حسگر رطوبت با میکروکنترلر بسیار آسان است. پایه آنالوگ/دیجیتال خروجی ماژول را به پایه آنالوگ/دیجیتال میکروکنترلر وصل کنید. پایه های VCC و GND را به پایه های 5 ولت و GND میکروکنترلر متصل کنید. پس از آن پراب را داخل خاک قرار دهید. هنگامی که آب بیشتری در خاک وجود داشته باشد، جریان الکتریسیته بیشتری را هدایت می کند که به این معنی است که مقاومت کم و سطح رطوبت بالا خواهد بود.
کاربرد سنسور رطوبت خاک
- باغبانی
- سیستم های آبیاری
- مورد استفاده در محیط های کنترل شده
