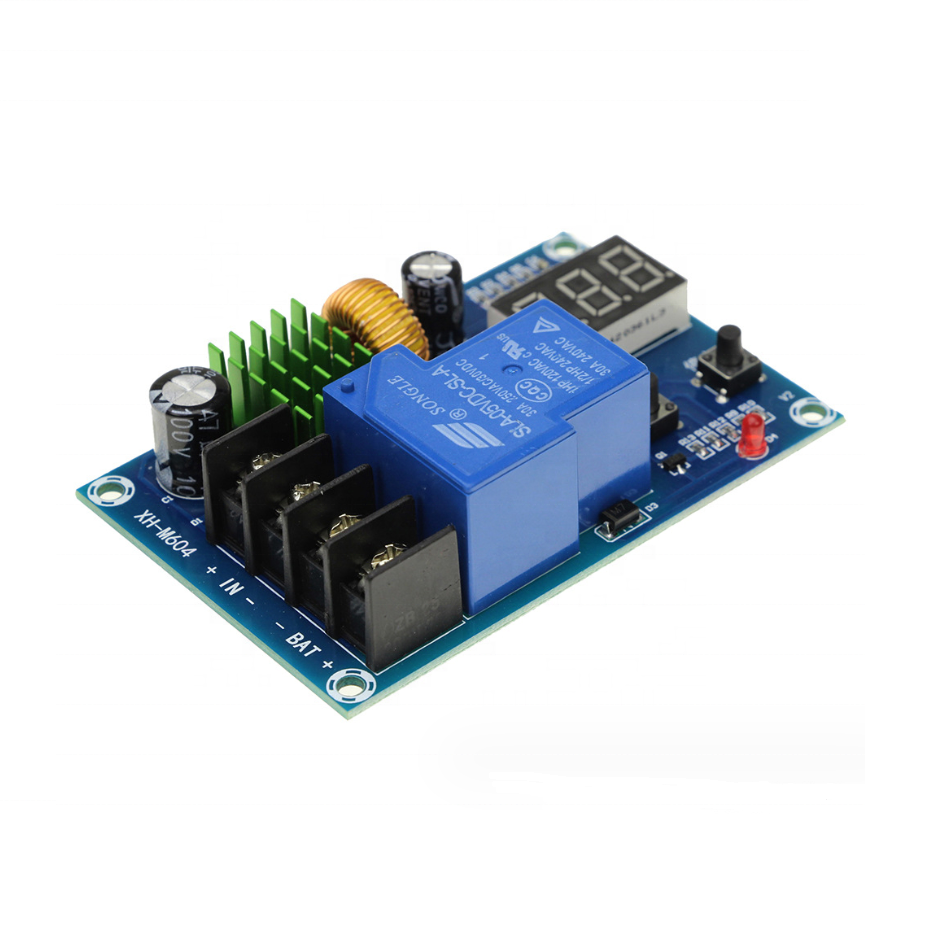

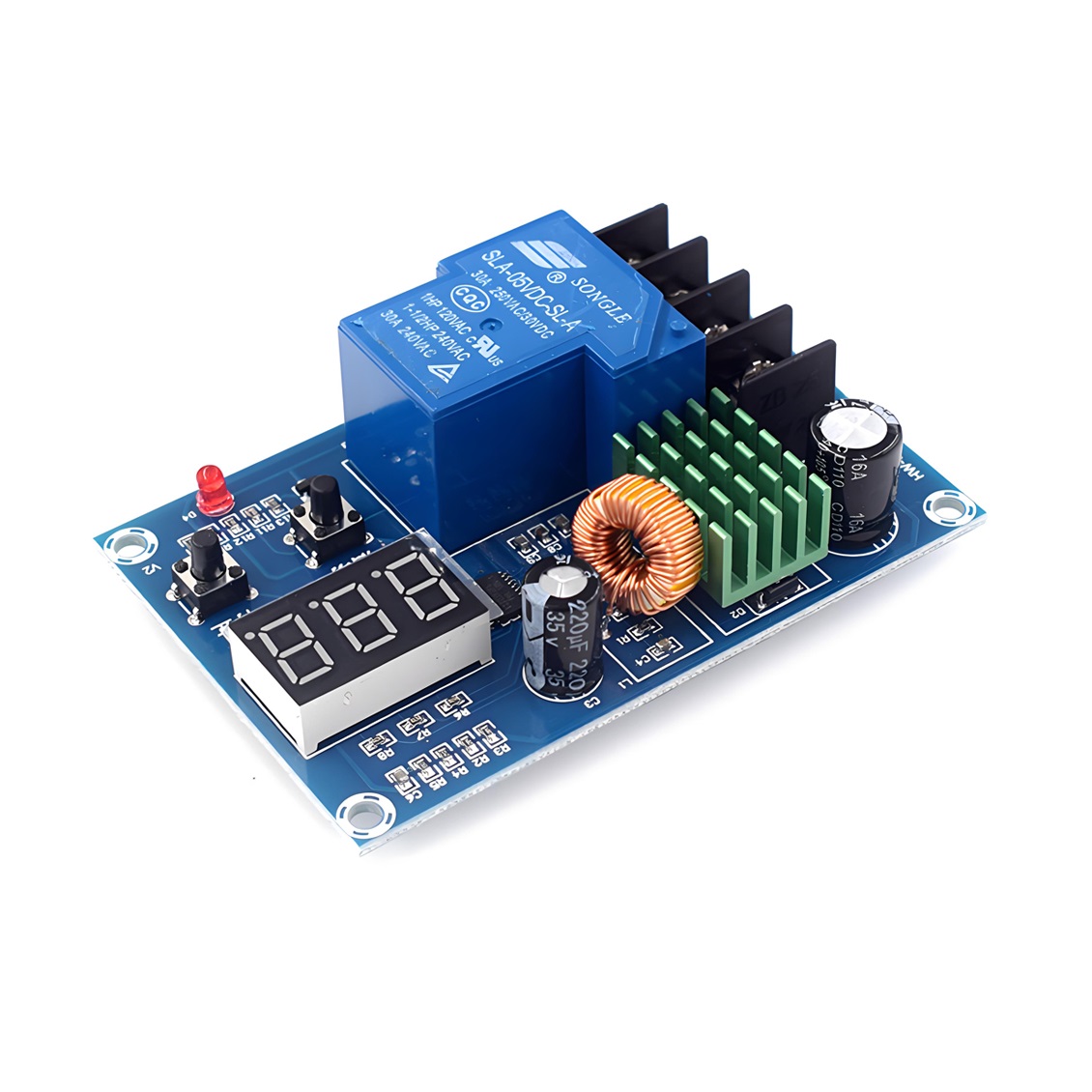

ماژول کنترل شارژ باتری با نمایشگر XH-M604

ماژول کنترل شارژ باتری با نمایشگر XH-M604 – مدیریت هوشمند و دقیق باتری ۶ تا ۶۰ ولت

آیا به دنبال یک راه‌حل مطمئن و دقیق برای افزایش طول عمر باتری‌های خود هستید؟ ماژول کنترل شارژ باتری دیجیتال XH-M604 که در فروشگاه الکترونیک سان سِوِن عرضه می‌شود، ابزاری ضروری برای هر سیستم ذخیره‌سازی انرژی است. این ماژول قدرتمند با توانایی مدیریت شارژ باتری‌ها در محدوده گسترده ۶ ولت تا ۶۰ ولت، از باتری‌های شما در برابر آسیب‌های ناشی از شارژ بیش از حد محافظت می‌کند.

این کنترلر شارژ باتری پیشرفته، با داشتن نمایشگر دیجیتال با وضوح بالا، به شما این امکان را می‌دهد که ولتاژ شروع شارژ و ولتاژ قطع شارژ را با دقت ۰.۱ ولت تنظیم کنید. به این ترتیب، می‌توانید آن را به صورت سفارشی برای انواع باتری‌های سربی-اسیدی، باتری لیتیومی خودرو و باتری‌های مورد استفاده در سیستم‌های برق خورشیدی (سولار) و UPS کالیبره کنید.

مزایای کلیدی:

• نصب آسان (DIY Friendly): با داشتن ترمینال‌های ورودی و خروجی واضح، نصب این ماژول هوشمند باتری حتی برای مبتدیان پروژه‌های الکترونیک DIY بسیار ساده است.
• افزایش عمر باتری: با جلوگیری از رسیدن ولتاژ به نقاط خطرناک، این ماژول تضمین می‌کند که باتری شما در وضعیت بهینه باقی بماند و هزینه‌های تعویض باتری را کاهش می‌دهد.
• عملکرد مطمئن: وجود رله با کیفیت بالا، قطع و وصل جریان شارژ را با اطمینان کامل انجام می‌دهد.

خرید ماژول شارژ باتری، ماژول محافظ باتری ۶۰ ولت، کنترلر شارژ خورشیدی، قیمت XH-M604.

با انتخاب XH-M604 از فروشگاه الکترونیک سان سِوِن، مدیریت انرژی را به یک تجربه دقیق و بدون نگرانی تبدیل کنید.

کاربردهای رایج ماژول XH-M604

• سیستم‌های برق خورشیدی (سولار): مدیریت شارژ باتری‌های ۱۲ ولت، ۲۴ ولت و ۴۸ ولت از پنل‌های خورشیدی.
• شارژر هوشمند باتری خودرو: ساخت شارژرهای خودکار برای باتری ماشین یا موتورسیکلت با قابلیت قطع خودکار شارژ.
• سیستم‌های تامین برق اضطراری (UPS): کنترل شارژ باتری‌های بک‌آپ برای جلوگیری از آسیب دیدن در اثر شارژ مداوم.
• رباتیک و پروژه‌های DIY: استفاده در ربات‌ها و وسایل نقلیه الکتریکی کوچک برای محافظت از بسته باتری.
• سیستم‌های آلارم و نظارتی: تضمین شارژ بهینه باتری‌های مورد استفاده در دزدگیرها و دوربین‌های مداربسته.

نحوه کار با ماژول XH-M604

نحوه کار با این ماژول بر اساس دو پارامتر کلیدی است:

1. ولتاژ شروع شارژ (Start Voltage – UO): اگر ولتاژ باتری به این مقدار یا کمتر از آن برسد، ماژول رله را فعال کرده و اجازه می‌دهد شارژر باتری را شارژ کند.
2. ولتاژ قطع شارژ (Stop Voltage – UI): اگر ولتاژ باتری به این مقدار یا بیشتر از آن برسد، ماژول رله را قطع کرده و شارژ باتری متوقف می‌شود.

مراحل تنظیم:

1. تنظیم ولتاژ شروع شارژ (UO): دکمه SET را یک بار فشار دهید. نمایشگر چشمک می‌زند. با دکمه‌های بالا و پایین، ولتاژ مورد نظر (مثلاً ۱۲.۵ ولت) را تنظیم کنید.
2. تنظیم ولتاژ قطع شارژ (UI): دکمه SET را به مدت حدود ۳ ثانیه نگه دارید تا نمایشگر شروع به چشمک زدن کند. با دکمه‌های بالا و پایین، ولتاژ حداکثر (مثلاً ۱۴.۴ ولت) را تنظیم کنید.

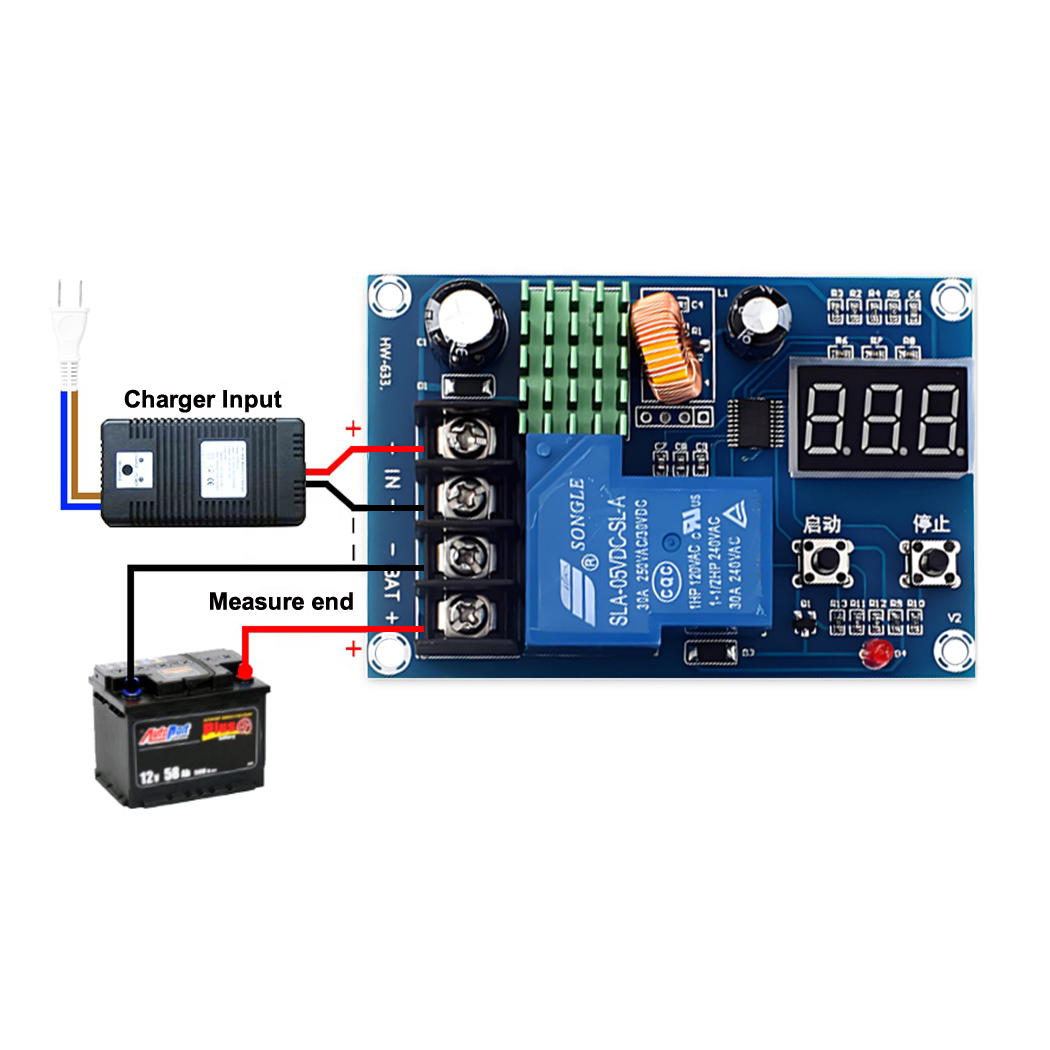

3. اتصال: منبع تغذیه (شارژر) را به ورودی و باتری را به خروجی ماژول وصل کنید. ماژول به صورت خودکار فرآیند قطع و وصل شارژ را مدیریت خواهد کرد.

پرسش و پاسخ‌های متداول:

1. آیا این ماژول صدای رله زیادی داره؟ توی اتاق هم قابل استفاده هست؟
   • پاسخ: خب، رله‌های مکانیکی همیشه یه صدای “تِق” موقع قطع و وصل شدن دارن. این ماژول هم از همون رله استفاده می‌کنه. اگه توی اتاق خواب یا محیط‌های خیلی ساکت استفاده می‌کنید، ممکنه صداش یه کم اذیت کنه، ولی صدای بلندی نیست.
2. برای باتری ۱۲ ولت ماشین، بهترین ولتاژ شروع و قطع چقدره؟
   • پاسخ: معمولاً برای یه باتری سربی-اسیدی ۱۲ ولت، پیشنهاد میشه ولتاژ شروع (وصل شدن شارژ) رو بذارید روی ۱۲.۵ ولت و ولتاژ قطع (خاموش شدن شارژ) رو بذارید روی ۱۴.۴ ولت. این تنظیمات استاندارد برای سلامت باتری هست.
3. چطور ولتاژ شروع و قطع رو تنظیم کنم؟
   • پاسخ: خیلی ساده‌ست. دکمه SET رو یک بار فشار بدید، ولتاژ شروع شارژ چشمک می‌زنه. با دکمه‌های بالا و پایین تنظیمش کنید. حالا دکمه SET رو حدود ۳ ثانیه نگه دارید، ولتاژ قطع شارژ چشمک می‌زنه. اون رو هم تنظیم کنید. تنظیمات خودش ذخیره میشه.
4. آیا این ماژول خودش شارژر هست یا فقط یه کنترلره؟
   • پاسخ: این یه کنترلر یا مدیریت‌کننده هست، نه شارژر. کارش اینه که شارژر شما رو در زمان مناسب به باتری وصل یا قطع کنه. باید یه منبع تغذیه یا آداپتور مناسب به ورودی اون وصل کنید.
5. اگه برق ورودی قطع بشه، تنظیمات ماژول پاک میشه؟
   • پاسخ: خیالتون راحت، نه. این ماژول قابلیت ذخیره تنظیمات رو داره و حتی اگه برق کاملاً قطع بشه، دفعه بعد که روشن میشه، تنظیمات ولتاژهای قبلی سر جاشون هستن.
6. آیا میشه این ماژول رو برای شارژ باتری لپ‌تاپ (حدود ۱۹ ولت) استفاده کرد؟
   • پاسخ: بله، چون ولتاژ کاریش تا ۶۰ ولت هست، برای باتری‌های ۱۹ ولت هم مناسبه. فقط باید مطمئن بشید که منبع تغذیه ورودی ماژول شما هم ولتاژ کافی (بالاتر از ۱۹ ولت) و جریان مناسب رو داشته باشه.
7. آیا این ماژول از باتری در برابر دشارژ بیش از حد (خالی شدن زیاد) هم محافظت می‌کنه؟
   • پاسخ: نه، کار اصلی این ماژول فقط مدیریت شارژ هست. یعنی جلوی شارژ بیش از حد رو می‌گیره. برای محافظت در برابر دشارژ کامل، باید یک ماژول محافظ دشارژ به سیستم اضافه کنید.
8. آیا برای اتصال پنل خورشیدی باید دیود بذارم؟
   • پاسخ: بله، حتماً یک دیود مناسب (مثلاً دیود شاتکی) بین پنل خورشیدی و ورودی ماژول بگذارید تا شب‌ها یا زمان‌هایی که ولتاژ پنل کم میشه، جریان معکوس از باتری به پنل برنگرده و باتری خالی نشه.
9. حداکثر جریانی که رله این ماژول تحمل می‌کنه چقدره؟
   • پاسخ: رله این ماژول معمولاً جریان‌های بالا رو تحمل می‌کنه (بسته به مدل بین ۱۰ تا ۲۰ آمپر)، ولی همیشه توصیه میشه برای جریان‌های بالای ۱۰ آمپر، از یک رله یا کنتاکتور خارجی که با خروجی این ماژول تحریک میشه، استفاده کنید تا ماژول عمر بیشتری داشته باشه.
10. ابعاد ماژول چقدره؟ می‌خوام داخل یه باکس کوچک نصبش کنم.
    • پاسخ: ماژول کوچیک و جمع و جوره، حدود ۵۰ در ۵۰ میلی‌متر (۵ در ۵ سانتی‌متر) هست. برای نصب داخل باکس‌های پلاستیکی و پروژه‌های کوچک DIY خیلی مناسبه.
