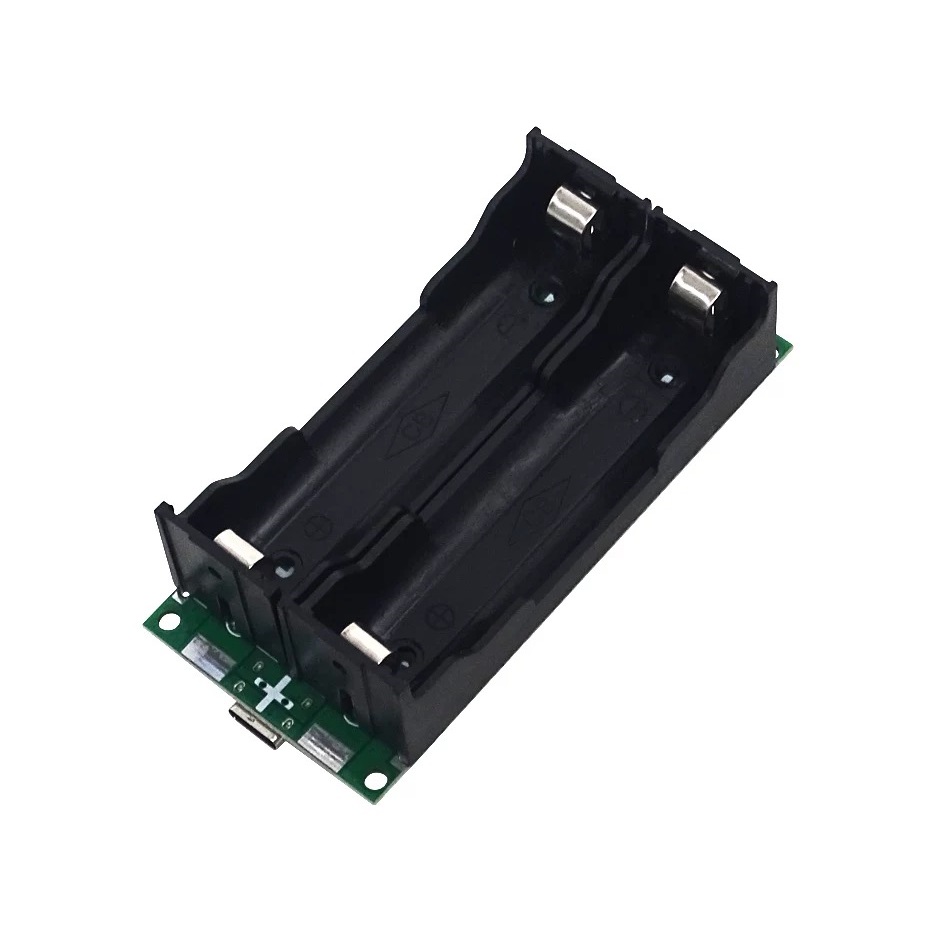

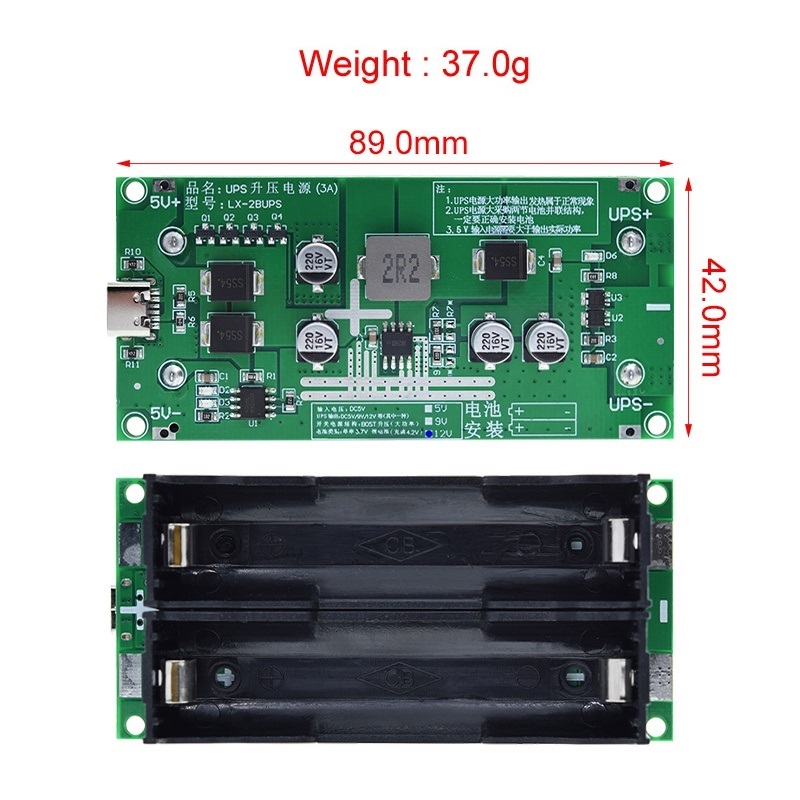

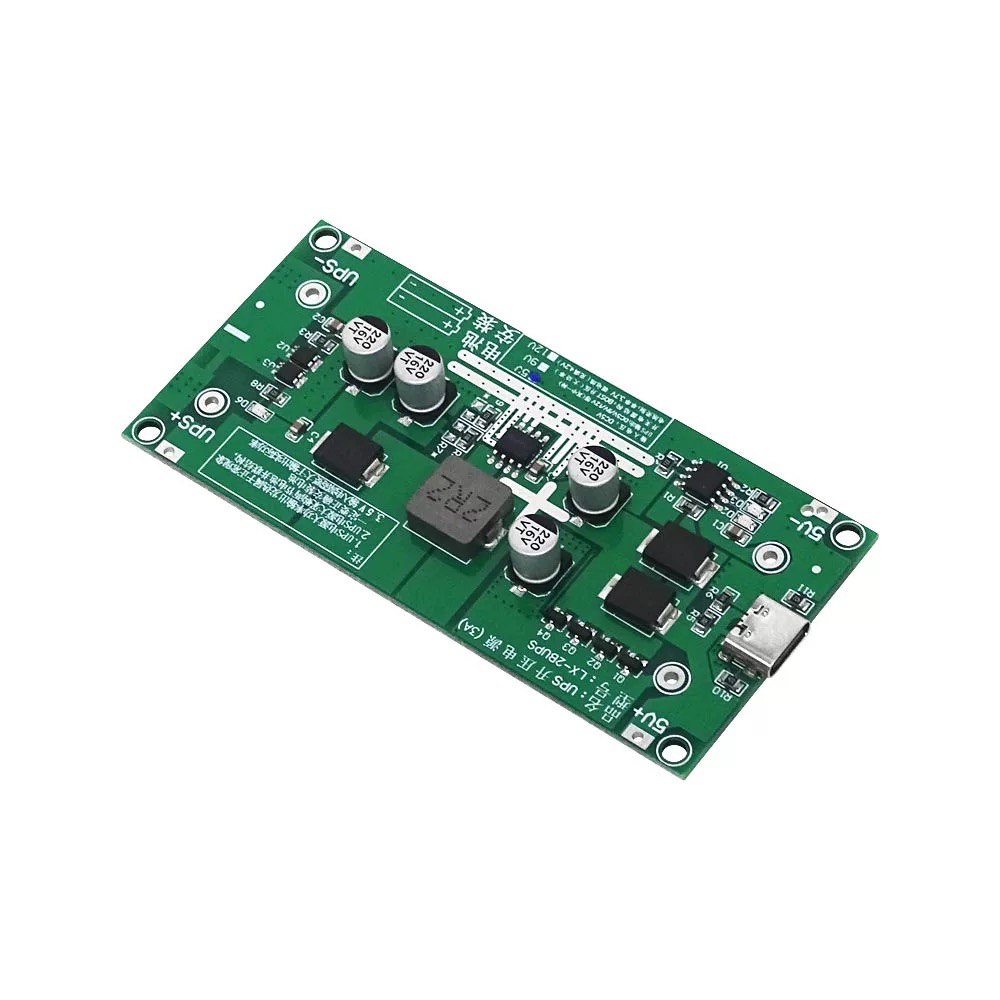

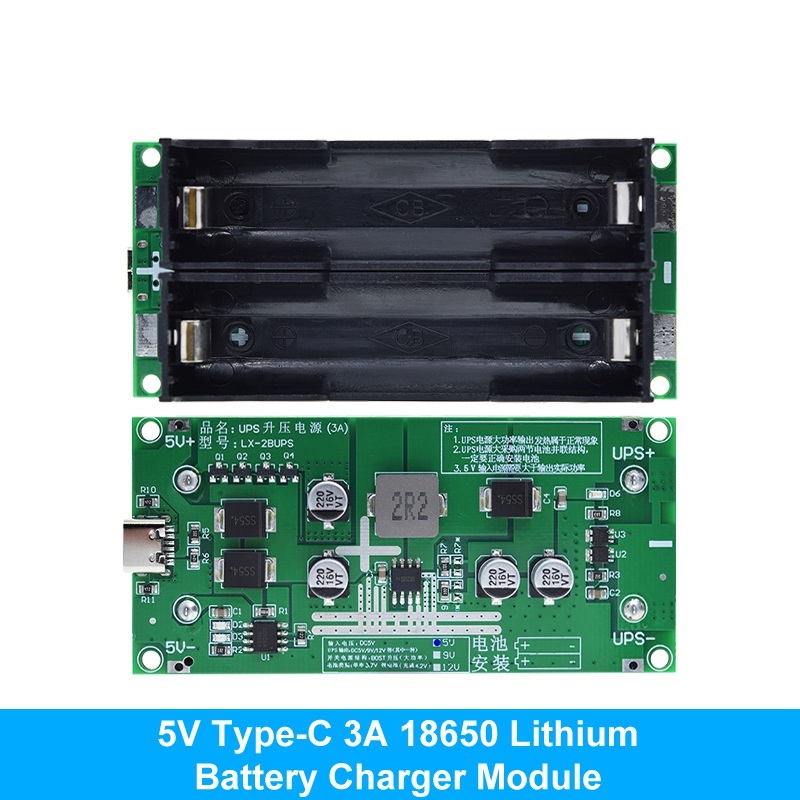

ماژول UPS و شارژر باتری لیتیومی 5 ولت 3 آمپر

ماژول UPS اضطراری 5V 15W مخصوص باتری 18650

خروجی ثابت 5 ولت 3 آمپر – مناسب مودم، رزبری پای و تجهیزات 5V

اگر هدف، خرید ماژول UPS 5 ولت 15 وات با خروجی پایدار 3 آمپر برای تجهیزات حساس باشد، این برد یکی از بهترین گزینه‌های موجود در بازار قطعات الکترونیک است. تمرکز این نسخه صرفاً بر خروجی 5V با توان واقعی 15W (حداکثر 3A) بوده و برای دستگاه‌های 5 ولتی طراحی شده است.

این محصول از طریق فروشگاه الکترونیک سان سِوِن با تست سلامت و تضمین کیفیت عرضه می‌شود و گزینه‌ای ایده‌آل برای ساخت برق اضطراری مودم، سیستم‌های IoT و پروژه‌های صنعتی 5 ولتی محسوب می‌شود.

ماژول UPS 5V 15W Lithium 18650 یک برد تأمین برق بدون وقفه (Uninterruptible Power Supply) برای دستگاه‌های 5 ولتی است که هنگام قطع برق، بدون ریست شدن دستگاه، به‌صورت آنی به باتری سوئیچ می‌کند.

در حالت عادی:

• بار از آداپتور 5V تغذیه می‌شود

• باتری 18650 هم‌زمان شارژ می‌شود

در صورت قطع برق:

• باتری فوراً مدار را تغذیه می‌کند

• خروجی 5V پایدار باقی می‌ماند

• دستگاه متصل خاموش یا ریست نمی‌شود

مشخصات فنی

• نوع ماژول: UPS DC بدون وقفه

• ولتاژ خروجی ثابت: 5V

• جریان خروجی: حداکثر 3A

• توان: 15W

• راندمان تبدیل: تا 96%

• مصرف بی‌باری: حدود 25mA

• نوع باتری: لیتیوم یون 3.7V مدل 18650

• ورودی شارژ: 5V Micro USB یا پین 5V+/5V-

• قابلیت اتصال چند باتری به صورت موازی

• LED دو رنگ نمایش وضعیت شارژ

• محافظت‌ها:

  • Overcharge

  • Over-discharge

  • Over-current

  • Short circuit

  • Over-temperature

نحوه کار ماژول

حالت عادی (برق وصل است)

• خروجی 5V مستقیم از آداپتور تأمین می‌شود

• باتری شارژ می‌شود

• LED سبز نشان‌دهنده شارژ کامل است

هنگام قطع برق

• مدار به‌صورت آنی به باتری سوئیچ می‌کند

• خروجی 5V ثابت باقی می‌ماند

• هیچ قطعی قابل مشاهده‌ای در خروجی ایجاد نمی‌شود

در صورت بروز خطا

در صورت اتصال کوتاه یا اشتباه در سیم‌کشی، مدار وارد حالت محافظتی می‌شود. با اتصال مجدد شارژر 5V، برد ریست شده و دوباره فعال می‌شود.

کاربردهای رایج 5 ولت

✔ UPS مودم 5 ولت
✔ پاور اضطراری روتر وای‌فای
✔ برق بدون وقفه Raspberry Pi
✔ تغذیه آردوینو و ESP32
✔ سیستم‌های IoT
✔ دوربین‌های 5V
✔ دستگاه‌های USB محور
✔ پنل‌های هوشمند 5V
✔ تجهیزات مخابراتی سبک
✔ پروژه‌های DIY حرفه‌ای

ماژول UPS 5V 3A، برق اضطراری مودم 5 ولت، برد پاوربانک 18650، UPS رزبری پای، ماژول بوست 5 ولت 15 وات

مزایای رقابتی نسخه 5V 15W

✔ خروجی پایدار 5V واقعی
✔ توان 15 وات واقعی (3 آمپر)
✔ سوئیچینگ بدون تاخیر
✔ محافظت کامل باتری
✔ راندمان بالا و مصرف کم
✔ امکان افزایش ظرفیت با موازی کردن باتری‌ها
✔ مناسب کاربرد دائم‌کار

نکات فنی مهم

• آداپتور ورودی بهتر است حداقل 5V 3A باشد.

• برای جلوگیری از تأخیر سوئیچ در برخی آداپتورها، استفاده از مقاومت 1K موازی ورودی توصیه می‌شود.

• در لحیم‌کاری از هویه ارت‌دار استفاده شود.

منابع فنی طراحی مدارهای UPS و شارژ باتری

برای مطالعه طراحی حرفه‌ای مدارهای مدیریت باتری و پاورپث:

• Texas Instruments – Power Path & Battery Management
  https://www.ti.com/power-management/battery-management/overview.html

• Analog Devices – Boost Converter Design
  https://www.analog.com/en/products/power-management.html

• Microchip Technology – Lithium Charger Solutions
  https://www.microchip.com/en-us/products/power-management

⭐ پرسش و پاسخ

1️⃣ برای مودم 5 ولتی مناسبه؟

بله، مودم 5 ولت را کاملاً پشتیبانی می‌کند و هنگام قطع برق باعث ریست شدن دستگاه نمی‌شود.

2️⃣ واقعاً 3 آمپر خروجی میده؟

تا 3 آمپر پایدار خروجی می‌دهد و برای دستگاه‌هایی مثل Raspberry Pi 4 هم مناسب است.

3️⃣ روی توان 15 وات داغ می‌کنه؟

در بار نزدیک به 15 وات کمی گرم می‌شود که طبیعی است، اما در استفاده معمول مشکلی ایجاد نمی‌کند.

4️⃣ با یک باتری 18650 چند ساعت کار می‌کند؟

مدت زمان بکاپ به ظرفیت باتری بستگی دارد. با یک باتری معمولی حدود 1 تا 2 ساعت برای مودم 5 ولتی پاسخگو است.

5️⃣ با آداپتور 2 آمپر کار می‌کند؟

کار می‌کند، اما برای دریافت خروجی کامل 3 آمپر توصیه می‌شود از آداپتور 5V 3A استفاده شود.

6️⃣ خروجی واقعاً پایدار 5 ولت است؟

بله، ولتاژ خروجی پایدار بوده و برای تجهیزات حساس 5 ولتی مناسب است.

7️⃣ امکان افزایش ظرفیت باتری وجود دارد؟

بله، می‌توان چند باتری 18650 را به صورت موازی متصل کرد تا زمان بکاپ افزایش یابد.

8️⃣ هنگام قطع برق تأخیر دارد؟

خیر، سوئیچینگ به باتری به‌صورت آنی انجام می‌شود و قطعی محسوسی ایجاد نمی‌شود.

9️⃣ برای رزبری پای مناسب است؟

بله، با توجه به خروجی 5V 3A برای Raspberry Pi کاملاً مناسب است.

🔟 از نظر قیمت ارزش خرید دارد؟

با توجه به امکانات، توان خروجی واقعی 15 وات و عملکرد UPS بدون وقفه، نسبت به قیمت گزینه مقرون‌به‌صرفه‌ای محسوب می‌شود.
