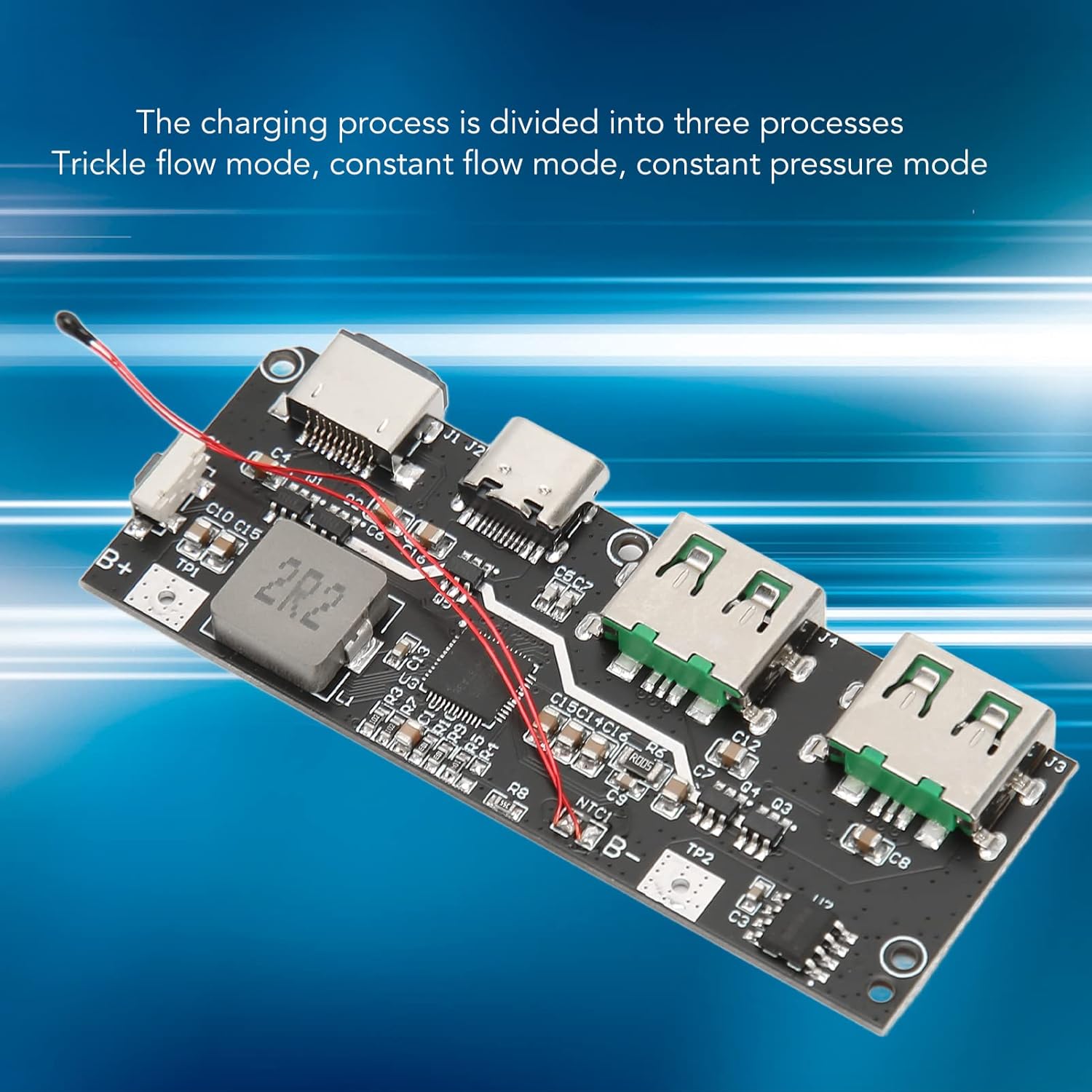

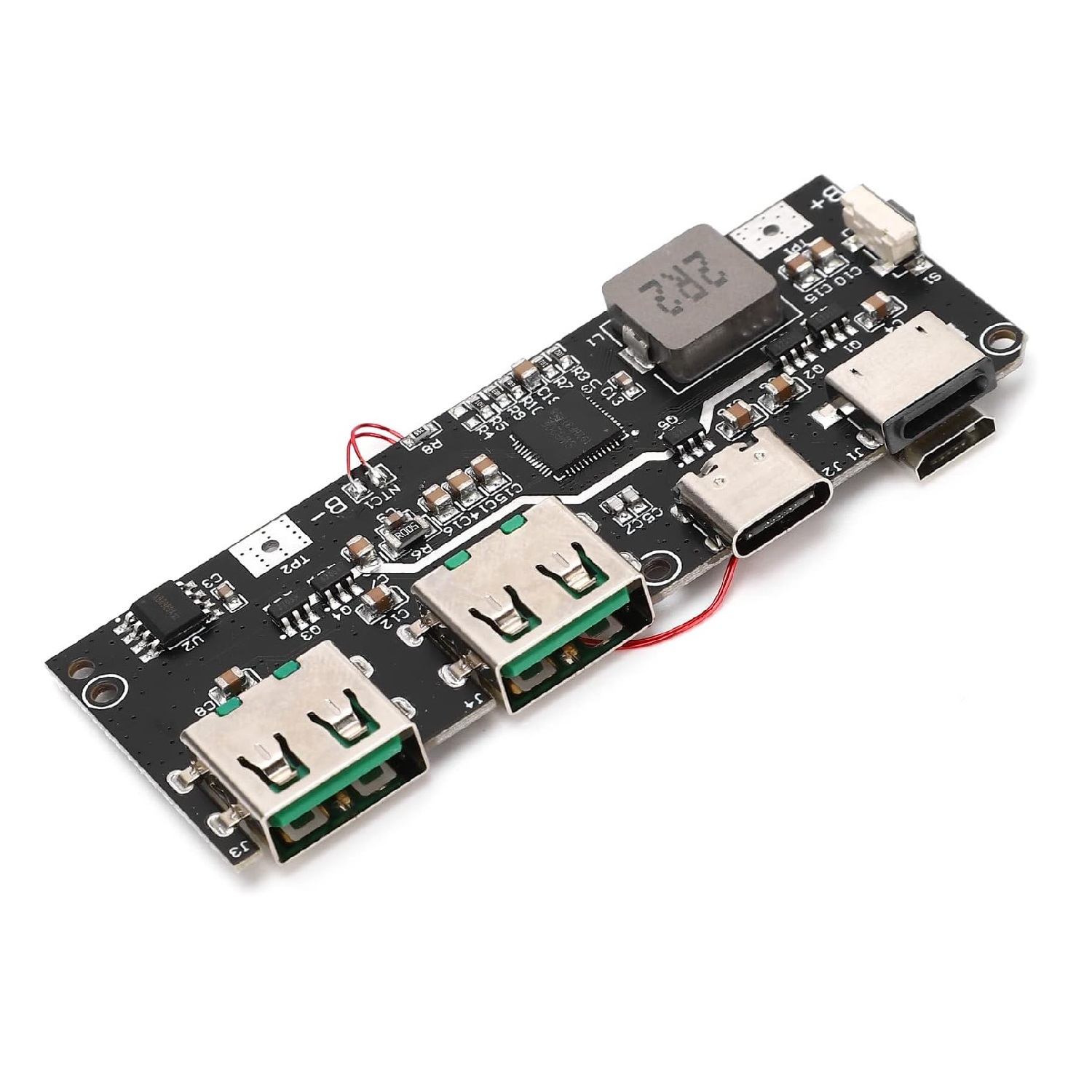

Fast Charge Charger Module | پشتیبانی PD3.0 / QC4+ | جریان 5A | توان 22.5W | مناسب پاوربانک و پروژه‌های حرفه‌ای

اگر به دنبال ماژول شارژ سریع Type-C حرفه‌ای با سنسور دمای NTC برای ساخت پاوربانک، شارژر سفارشی، منبع تغذیه هوشمند یا پروژه‌های الکترونیکی هستید، این ماژول یکی از کامل‌ترین گزینه‌های بازار است. پشتیبانی از طیف گسترده‌ای از پروتکل‌های Fast Charge و قابلیت کنترل دما بر اساس استاندارد JEITA آن را به انتخابی ایده‌آل برای تولیدکنندگان و مهندسین تبدیل کرده است.

مشخصات فنی

• نوع محصول: ماژول شارژ باتری موبایل و پاوربانک

• جنس برد: PCB صنعتی

• ولتاژ ورودی: 4.5V تا 13.5V

• ولتاژ باتری پشتیبانی شده: 2.8V تا 4.5V

• پشتیبانی از باتری‌های: 4.2V / 4.35V / 4.4V / 4.5V

• حداکثر جریان شارژ: 5 آمپر

• حداکثر توان خروجی Boost: 22.5 وات

• راندمان تبدیل انرژی: تا 95٪

• محدوده دمای کاری: -20 تا +60 درجه سانتی‌گراد

• دارای سنسور NTC و کنترل حلقه دمایی

• دارای ADC دوازده بیتی (12-bit ADC)

• مجهز به کولن‌متر (Coulomb Meter) برای اندازه‌گیری دقیق ظرفیت

• تعداد پورت‌ها:

  • USB Type-A

  • Micro USB

  • USB Type-C

  • پورت IOS

  • سایر پورت‌های ترکیبی داخلی

• قابلیت Try.SRC در Type-C

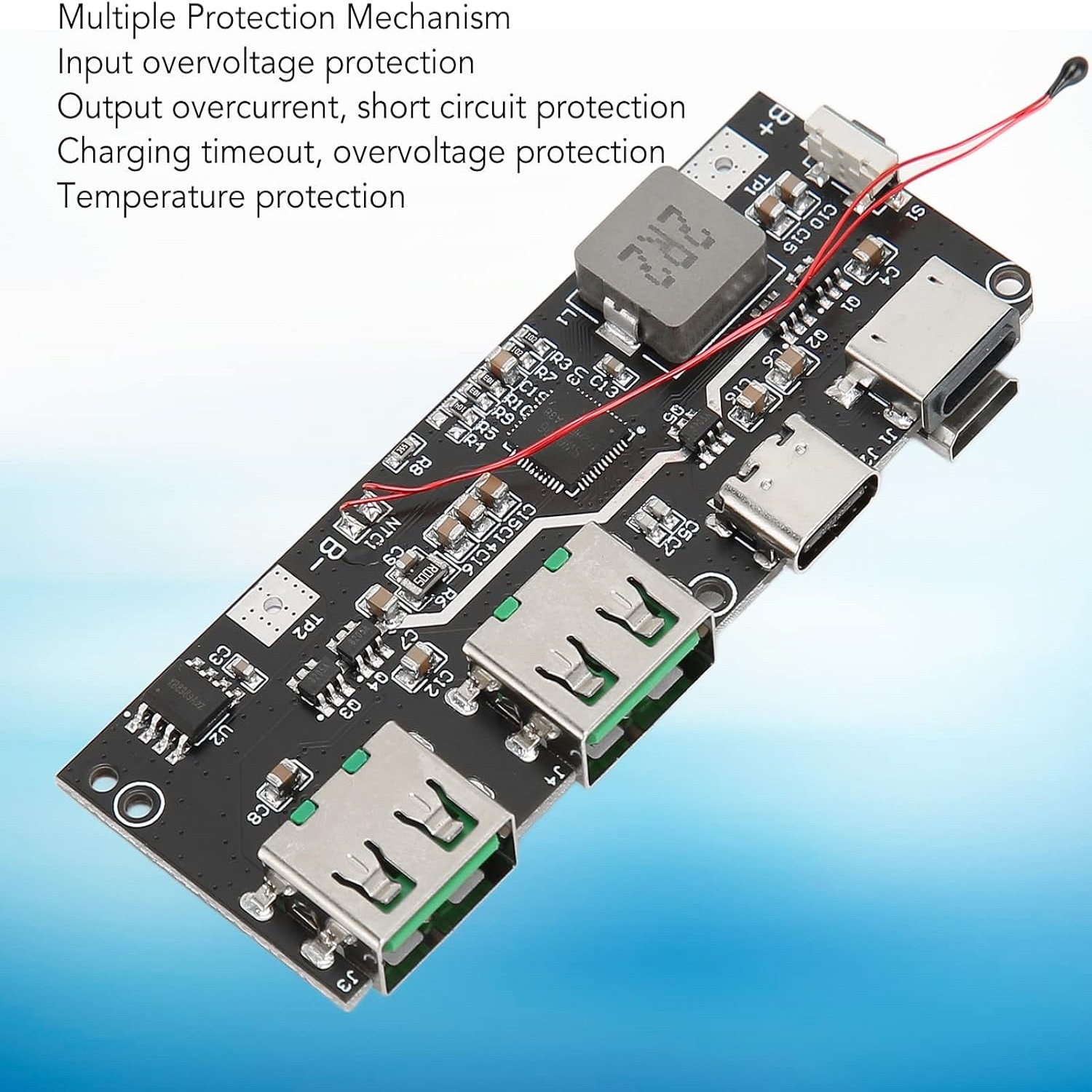

• دارای حفاظت‌های کامل:

  • اضافه ولتاژ ورودی

  • اضافه جریان خروجی

  • اتصال کوتاه

  • تایم‌اوت شارژ

  • حفاظت دمایی

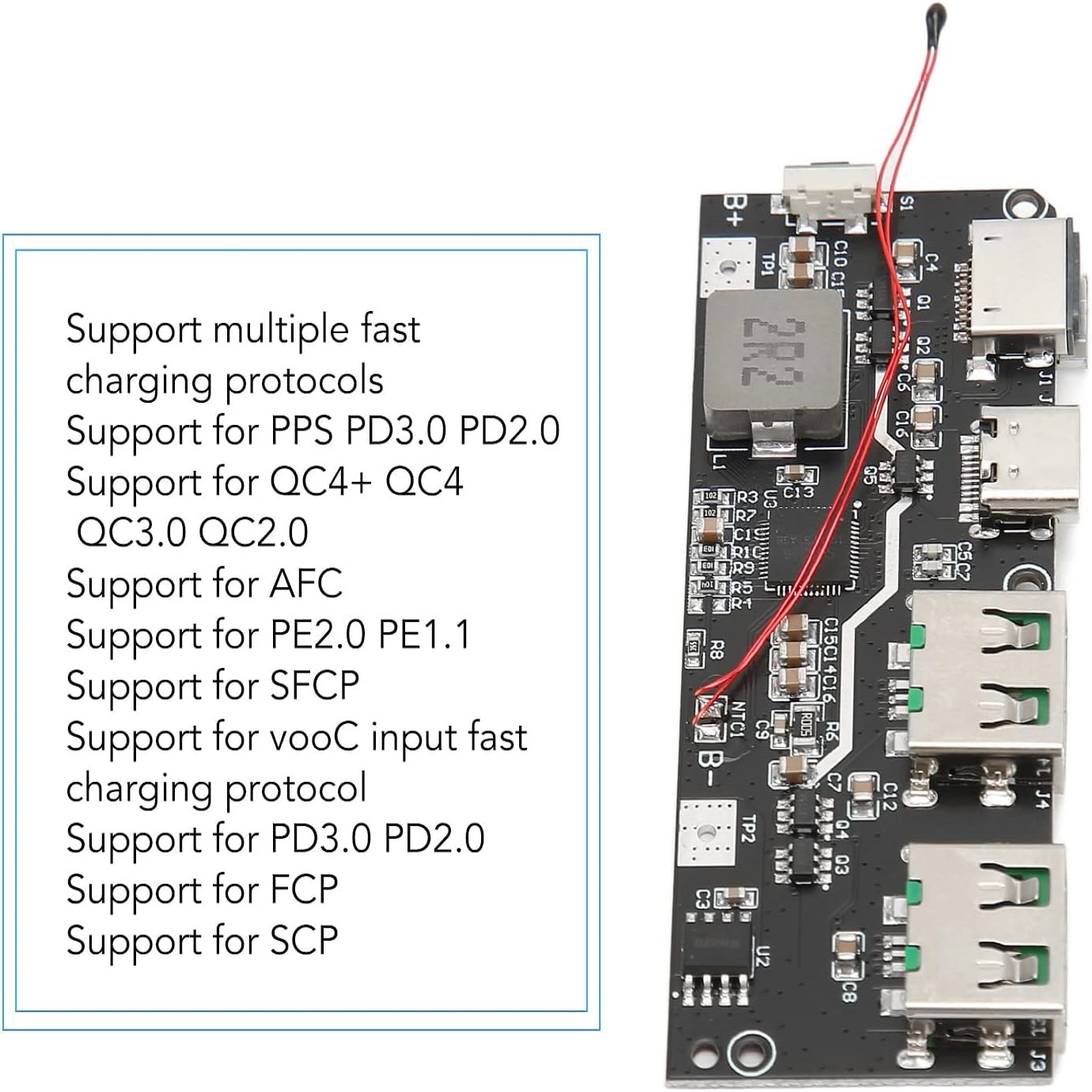

پروتکل‌های شارژ سریع پشتیبانی شده

این ماژول از تقریباً تمامی استانداردهای مطرح بازار پشتیبانی می‌کند:

• USB PD 3.0 / PD 2.0 (PPS)

• QC4+ / QC4 / QC3.0 / QC2.0

• Samsung AFC

• Huawei SCP

• MTK PE2.0 / PE1.1

• SFCP

• پشتیبانی از BC1.2

اطلاعات فنی پروتکل‌ها در منابع رسمی زیر قابل مطالعه است:

• استاندارد Power Delivery توسط USB Implementers Forum

• فناوری Quick Charge توسط Qualcomm

• فناوری شارژ تطبیقی سامسونگ در Samsung Electronics

• فناوری SuperCharge هواوی در Huawei

ویژگی‌های کلیدی

✅ پشتیبانی از اکثر گوشی‌های بازار (آیفون، سامسونگ، شیائومی، هواوی و…)
✅ کنترل هوشمند دما با NTC (افزایش طول عمر باتری)
✅ راندمان بالا تا 95٪
✅ قابلیت استفاده در پاوربانک‌های حرفه‌ای
✅ محافظت چندلایه ایمنی
✅ قابلیت اندازه‌گیری دقیق ظرفیت باتری
✅ تشخیص خودکار بار و حالت کم‌مصرف
✅ طراحی صنعتی مناسب تولید انبوه

نحوه کار با ماژول

1. باتری لیتیومی (2.8 تا 4.5 ولت) را به خروجی باتری متصل کنید.

2. ورودی تغذیه 4.5 تا 13.5 ولت را به پورت ورودی وصل کنید.

3. سنسور NTC را روی پک باتری نصب کنید.

4. دستگاه مصرف‌کننده را به یکی از پورت‌های خروجی وصل نمایید.

5. ماژول به صورت خودکار پروتکل مناسب Fast Charge را تشخیص می‌دهد.

⚠ استفاده از کابل اصلی و با کیفیت برای دستیابی به حداکثر جریان توصیه می‌شود.
⚠ رعایت اتصال صحیح NTC برای ایمنی ضروری است.

کاربردهای رایج

• ساخت پاوربانک حرفه‌ای PD

• ارتقای پاوربانک قدیمی به Fast Charge

• شارژر چند پورت صنعتی

• پروژه‌های DIY پیشرفته

• سیستم‌های شارژ خورشیدی

• تعمیر و بازسازی پاوربانک

• منبع تغذیه قابل حمل

خرید ماژول شارژ سریع Type-C | ماژول PD 22.5W | برد شارژ باتری 5A | ماژول پاوربانک حرفه‌ای | Fast Charge Module PD QC | ماژول شارژ NTC

اگر به دنبال ساخت یک پاوربانک حرفه‌ای با پشتیبانی کامل از PD و QC4+ هستید، این ماژول دقیقاً همان چیزی است که نیاز دارید. با پشتیبانی از جریان 5 آمپر و راندمان 95٪، می‌توانید یک سیستم شارژ سریع، ایمن و قابل‌اعتماد طراحی کنید.

کنترل دمای هوشمند مبتنی بر NTC مطابق استاندارد JEITA، باعث افزایش طول عمر باتری و جلوگیری از داغ شدن بیش از حد می‌شود. وجود کولن‌متر داخلی و ADC دقیق، امکان مانیتورینگ حرفه‌ای انرژی را فراهم می‌کند؛ قابلیتی که معمولاً در ماژول‌های ارزان بازار وجود ندارد.

پشتیبانی همزمان از PD3.0، QC4+، AFC، SCP و سایر پروتکل‌ها باعث شده این ماژول با تقریباً تمامی گوشی‌های هوشمند و تبلت‌های بازار سازگار باشد.

پرسش و پاسخ مشتریان

1. واقعاً فست شارژ رو فعال می‌کنه؟
   بله، گوشی‌های سازگار بلافاصله حالت Fast Charge رو نمایش میدن.

2. برای ساخت پاوربانک مناسبه؟
   کاملاً، مخصوص پروژه‌های پاوربانک حرفه‌ای طراحی شده.

3. داغ نمی‌کنه؟
   به لطف سنسور NTC کنترل دما داره و عملکرد پایداره.

4. چند آمپر واقعی میده؟
   تا 5 آمپر شارژ رو پشتیبانی می‌کنه بسته به شرایط باتری.

5. آیفون هم ساپورت می‌کنه؟
   بله، PD و Apple 2.4A رو کامل پشتیبانی می‌کنه.

6. چند پورت همزمان میشه استفاده کرد؟
   بله، چند خروجی داره ولی توان بین پورت‌ها تقسیم میشه.

7. کیفیت برد چطوره؟
   برد صنعتی و قطعات باکیفیت استفاده شده.

8. برای باتری 4.4 ولت هم کار می‌کنه؟
   بله، از 4.2 تا 4.5 ولت رو ساپورت می‌کنه.

9. نصبش سخته؟
   برای افراد آشنا با الکترونیک خیلی ساده‌ست.
