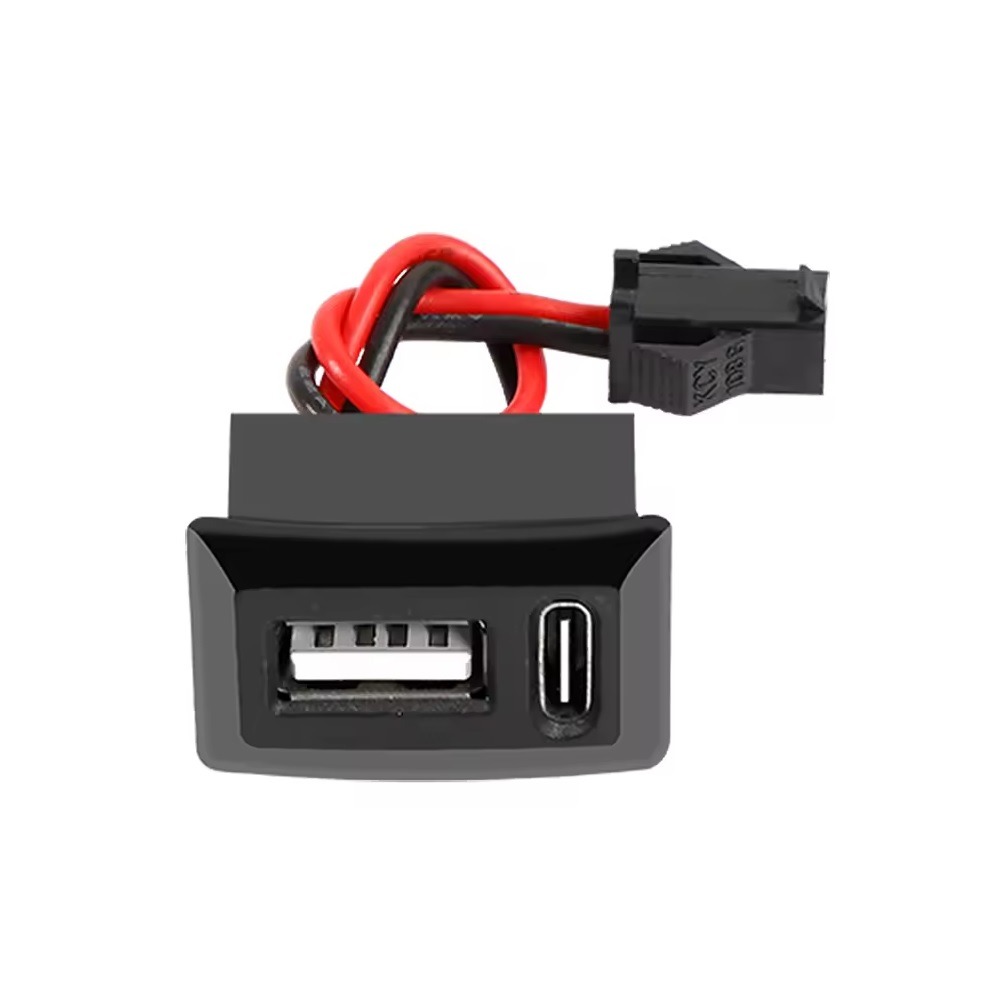

پورت پنلی دو پورت USB-A و USB-C سیم دار عمودی

ماژول توکار دو پورت USB-A و USB-C سیم دار مدل سوکت ها عمود برهم مشابه عکس

سوکت و کانکتور توکار دو پورت USB-A و USB-C با کانکتور JST SM | ورودی 5V | انعطاف‌پذیر برای پروژه‌های DIY و خودرو

مقدمه و توضیحات اولیه:

پروژه‌های الکترونیکی و DIY خود را به سطحی بالاتر ببرید! با استفاده از این ماژول توکار (Snap-In)، به سادگی می‌توانید پورت‌های شارژ استاندارد USB-A و USB-C را به هر سطح یا پنلی اضافه کنید. این آداپتور که برای کار با منابع تغذیه 5 ولت طراحی شده، راه‌حلی ایده‌آل برای تبدیل خروجی کانکتور رایج JST SM 2-Pin به دو پورت USB کاربردی است. اگر به دنبال روشی تمیز، حرفه‌ای و آسان برای افزودن قابلیت شارژ به اسباب‌بازی‌ها، مبلمان، جعبه‌های پروژه یا حتی داشبورد خودروی خود هستید، این محصول دقیقاً همان چیزی است که نیاز دارید.

ویژگی‌های کلیدی و برجسته پورت پنلی دو پورت USB-A و USB-C سیم دار عمودی:

• تبدیل کانکتور JST SM به USB: این ماژول به طور خاص طراحی شده تا به سادگی به منابع تغذیه، پک‌های باتری لیتیومی، یا کابل‌های شارژی که از کانکتور JST SM 2-Pin استفاده می‌کنند متصل شود و خروجی USB استاندارد ارائه دهد.

• دو پورت خروجی همزمان: دارای یک پورت USB-A و یک پورت USB-C که به صورت کنار هم قرار گرفته‌اند. این ویژگی به شما امکان می‌دهد تا دو دستگاه مانند چراغ‌های LED، گوشی موبایل، یا سایر گجت‌ها را به صورت همزمان تغذیه یا شارژ کنید. (توجه: جریان 2 آمپر بین دو پورت به اشتراک گذاشته می‌شود).

• نصب توکار و بسیار آسان (Snap-In): طراحی این ماژول برای نصب سریع و بدون دردسر است. تنها کافیست یک حفره مستطیلی با ابعاد دقیق 30.5mm در 12mm روی سطح مورد نظر خود (مانند پلاستیک، چوب یا فلز نازک) ایجاد کنید و ماژول را با یک فشار ساده در جای خود محکم کنید. گیره‌های کناری آن را به صورت ثابت نگه می‌دارند.

• انعطاف‌پذیری بالا برای اتصال: این ماژول به صورت پیش‌فرض دارای کانکتور JST SM است. اما اگر پروژه شما از این کانکتور پشتیبانی نمی‌کند، به راحتی می‌توانید کانکتور را قطع کرده و از سیم‌های لخت (قرمز برای مثبت + و مشکی برای منفی -) برای لحیم‌کاری مستقیم به برد مدار یا اتصال به ترمینال‌های دیگر استفاده کنید. این ویژگی، ماژول را به یک گزینه “یک سر آزاد” و универсал برای هر نوع پروژه DIY تبدیل می‌کند.

• طراحی شده برای پروژه‌های 5 ولت: این ماژول با ولتاژ ورودی نامی 5 ولت و جریان 2 آمپر کار می‌کند و برای اکوسیستم پروژه‌های الکترونیکی DIY، رباتیک، و تجهیزات مبتنی بر میکروکنترلرها کاملاً مناسب است.

• کاربردهای متنوع و خلاقانه: ایده‌آل برای یکپارچه‌سازی و نصب روی اسباب‌بازی‌های کنترلی، مبلمان هوشمند، میزهای کار، تجهیزات روشنایی سفارشی و هر پروژه‌ای که نیاز به دسترسی آسان به پورت‌های USB داشته باشد.

⚠️⚠️⚠️ نکته حیاتی: ولتاژ ورودی و کاربرد در خودرو

این ماژول یک مبدل ولتاژ (کاهنده) نیست. این دستگاه برای کار با ولتاژ دقیق 5 ولت DC طراحی شده است. اتصال مستقیم آن به منابع ولتاژ بالاتر مانند باتری خودرو (12V یا 24V) یا آداپتورهای با ولتاژ خروجی متفاوت، باعث سوختن فوری ماژول و آسیب احتمالی به دستگاه‌های متصل خواهد شد.

چگونه از این ماژول در خودرو یا سیستم‌های 12/24 ولت استفاده کنیم؟

راه‌حل بسیار ساده است: شما باید از یک ماژول کاهنده ولتاژ (Step-Down or Buck Converter) مجزا در مسیر ورودی استفاده کنید. این ماژول‌ها ولتاژ بالای ورودی (مثلاً 12 ولت) را دریافت کرده و یک خروجی پایدار 5 ولت تولید می‌کنند.

نحوه اتصال صحیح:

باتری خودرو (12V/24V) ---> ورودی ماژول کاهنده ولتاژ ---> خروجی 5V ماژول کاهنده ---> ورودی این پنل USB

اطمینان حاصل کنید که ماژول کاهنده شما توانایی تأمین خروجی پایدار 5 ولت با حداقل جریان 2 آمپر را داشته باشد. با این روش، شما می‌توانید از ظاهر زیبا و نصب توکار این پنل USB در هر وسیله نقلیه‌ای بهره‌مند شوید و یک خروجی شارژ تمیز و حرفه‌ای داشته باشید.

💡 نکته برای حرفه‌ای‌ها (Pro Tip): اتصال سفارشی

کانکتور JST SM برای اتصال سریع و راحت طراحی شده است. با این حال، اگر منبع تغذیه شما کانکتور متفاوتی دارد یا قصد دارید سیم‌ها را مستقیماً به برد لحیم کنید، به سادگی می‌توانید کانکتور انتهایی را با سیم‌چین قطع کنید. با این کار دو سیم آزاد در اختیار خواهید داشت:

• سیم قرمز: ورودی مثبت (+) 5 ولت
• سیم مشکی: ورودی منفی (-) یا زمین (GND)

این قابلیت، حداکثر سازگاری و انعطاف‌پذیری را برای ادغام این ماژول در هر نوع پروژه‌ای فراهم می‌کند.

کاربردهای پورت پنلی دو پورت USB-A و USB-C سیم دار عمودی:

• خودرو، قایق و کاروان: با استفاده از یک ماژول کاهنده ولتاژ، به راحتی روی داشبورد نصب کنید.
• تجهیز اسباب‌بازی‌ها: افزودن پورت شارژ به ماشین‌های کنترلی، ربات‌ها و… .
• نصب روی مبلمان و میز کار: ایجاد دسترسی آسان به پورت USB روی میز، کتابخانه یا کنار تخت.
• ساخت پاوربانک‌های سفارشی: استفاده به عنوان پنل خروجی برای پک‌های باتری لیتیومی.
• پروژه‌های روشنایی LED: تغذیه ریسه‌ها و چراغ‌های LED که از طریق USB کار می‌کنند.
• بردها و تجهیزات الکترونیکی سفارشی: یکپارچه‌سازی پورت‌های USB به صورت حرفه‌ای در پروژه‌های خود.

راهنمای نصب سریع:

۱. محل مناسب برای نصب را روی پنل پروژه خود انتخاب کنید.

۲. با دقت یک حفره مستطیلی به ابعاد 30.5mm در 12mm برش دهید.

۳. برق ورودی 5 ولت را (به صورت مستقیم یا از طریق یک ماژول کاهنده) به سیم‌های ماژول متصل کنید.

۴. ماژول را از بیرون به داخل حفره فشار دهید تا گیره‌های کناری آن در جای خود قفل شوند.

۵. اکنون پورت‌های USB شما آماده استفاده هستند!

جمع‌بندی نهایی:

پروژه‌های خود را با افزودن این ماژول کاربردی و انعطاف‌پذیر، حرفه‌ای‌تر و مجهزتر کنید. همین حالا این بسته دوتایی را به سبد خرید خود اضافه کرده و امکانات جدیدی به ساخته‌های خود ببخشید.
