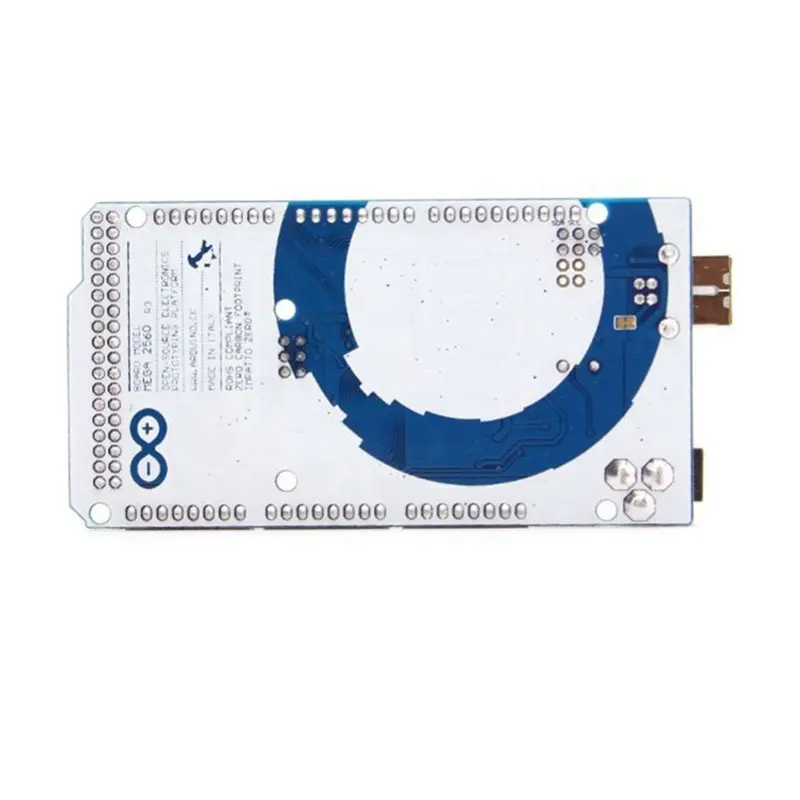

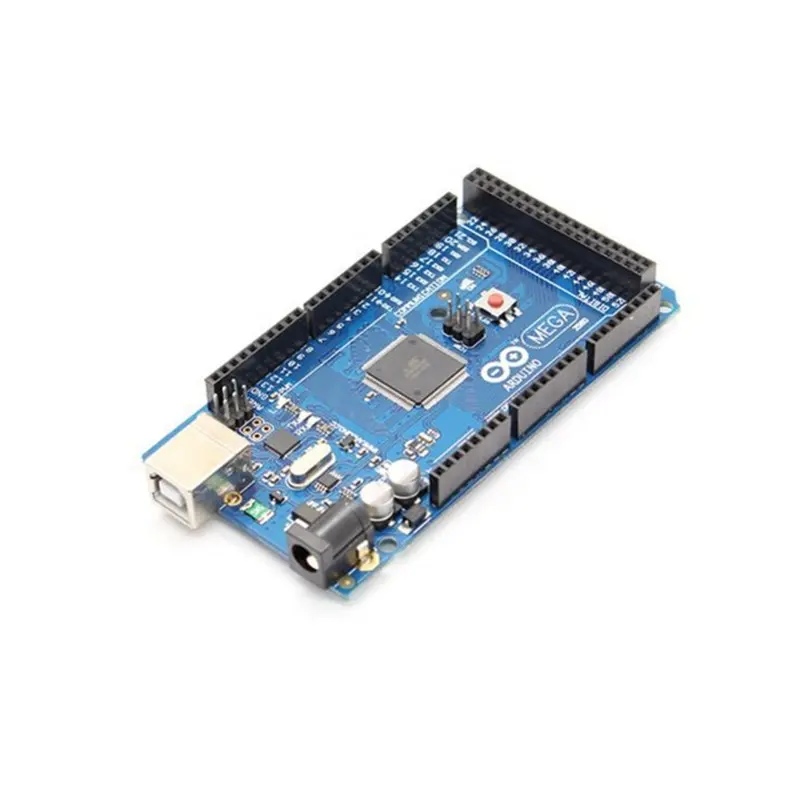

برد آردوینو مگا 2560 Arduino MEGA R3

Mega 100% با آردوینو IDE سازگار است و بیشتر سپرهای طراحی شده برای آردوینو مگا R3 و RoHS سازگار است.
این تراشه Atmega+2560-16au و 16u2 است، مشابه نسخه رسمی.
نسخه بهبودیافته و خبره: 1. 0 pinout: پین های SDA و SCL اضافه شده که نزدیک به پایه AREF هستند و دو پایه جدید دیگر که در نزدیکی پایه RESET قرار گرفته اند، IOREF که به شیلدها اجازه می دهد تا با ولتاژ ارائه شده از برد تطبیق دهند. در آینده، شیلدها هم با بردهایی که از AVR استفاده می کنند، که با ولتاژ 5 ولت کار می کنند و هم با Due که با ولتاژ 3.3 ولت کار می کنند، سازگار خواهند بود. مورد دوم یک پین غیر متصل است که برای اهداف آینده رزرو شده است.
مدار RESET قوی تر از جک بشکه ای 5. 5 * 2. 1 میلی متری DC (سازگار با جک  5. 5 * 2. 5 میلی متری DC)
این شامل همه چیز مورد نیاز برای پشتیبانی از میکروکنترلر است. برای شروع به سادگی آن را با یک کابل USB به رایانه متصل کنید یا با آداپتور AC-to-DC یا باتری آن را تغذیه کنید.

برد 2560 Arduino MEGA R3 با کابل USB
سازگار با ARDUINO IDE

2560 Arduino MEGA R3 یک برد میکروکنترلر ATmega2560 است. برای پروژه های پیچیده تر طراحی شده است. انتخاب هوشمندانه ای از برد برای چاپگرهای سه بعدی، پروژه های رباتیک و پروژه های دیگر با 54 پین دیجیتال ورودی/خروجی (که 15 عدد می تواند به عنوان خروجی PWM استفاده شود)، 16 ورودی آنالوگ و فضای بزرگتر برای طرح شما خواهد بود. این به پروژه های شما فضا و فرصت های زیادی می دهد.

جزئیات محصول

ATmega2560 از Elegoo Mega 2560 R3 Controller Board دارای 256 کیلوبایت حافظه فلش برای ذخیره کد (که 8 کیلوبایت برای بوت لودر استفاده می شود)، 8 کیلوبایت اسپرم و 4 کیلوبایت EEPROM (که با کتابخانه Eeprom قابل خواندن و نوشتن است. ).

علاوه بر 54 پین دیجیتال ورودی/خروجی و 16 ورودی آنالوگ، همچنین دارای 4 UART (پورت سریال سخت افزاری)، یک نوسان ساز کریستالی 16 مگاهرتز، یک اتصال USB، یک جک پاور، یک هدر ICSP و یک دکمه تنظیم مجدد است. همه چیز مورد نیاز برای پشتیبانی از میکروکنترلر را فراهم می کند. برای شروع به سادگی آن را با یک کابل USB به رایانه متصل می کنید یا با آداپتور AC-to-DC یا باتری آن را تغذیه می کنید.

ATmega2560 در 2560 Arduino MEGA R3 با یک بوت لودر از قبل برنامه ریزی شده است که به شما امکان می دهد بدون استفاده از برنامه نویس سخت افزار خارجی، کدهای جدیدی را در آن آپلود کنید. Mega 2560 دارای یک فیوز قابل تنظیم مجدد است که از پورت های USB کامپیوتر شما در برابر شورت و جریان بیش از حد محافظت می کند. اگرچه اکثر رایانه ها حفاظت داخلی خود را ارائه می دهند، فیوز یک لایه حفاظتی اضافی را فراهم می کند. اگر بیش از 500 MA به درگاه USB اعمال شود، فیوز به طور خودکار اتصال را قطع می کند تا زمانی که اتصال کوتاه یا اضافه بار حذف شود.

2560 Arduino MEGA R3 می تواند از طریق اتصال USB یا با منبع تغذیه خارجی تغذیه شود. منبع تغذیه به طور خودکار انتخاب می شود.

برق خارجی (غیر USB) می تواند از یک آداپتور AC-to-DC یا باتری تامین شود.

آداپتور را می توان با وصل کردن یک دوشاخه 2.1 میلی متری مثبت مرکز به جک برق برد متصل کرد.

سرنخ های باتری را می توان در هدرهای پین GND و Vin کانکتور POWER قرار داد.

دیتا شیت برد آردوینو مگا 2560 Arduino MEGA R3
