سنسور تعیین سطح مایعات

سنسور تعیین سطح مایعات

کاربردهای رایج (Common Applications)

• آبزی‌پروری و آکواریوم: کنترل سطح آب در آکواریوم‌های آب شور و شیرین، فعال‌سازی پمپ، سیستم‌های فیلتراسیون و گرمایش
• هیدروپونیک و کشاورزی: سیستم‌های کشت بدون خاک، کنترل سطح محلول غذایی در مخازن هیدروپونیک
• مخازن آب خانگی و صنعتی: اعلام پر یا خالی شدن مخزن آب تازه، کنترل خودکار پمپ آب
• سیستم‌های هشدار و کنترل: فعال‌سازی آلارم در صورت کاهش یا افزایش سطح مایع، جلوگیری از خشک شدن پمپ
• ظروف غذای حیوانات خانگی: تشخیص خالی شدن ظرف آب یا غذا و فعال‌سازی هشدار
• سیستم‌های گرمایشی و سرمایشی: کنترل سطح آب در بویلرها، کولرهای آبی و سیستم‌های حرارتی
• دستگاه‌های تصفیه آب: کنترل سطح آب در مخازن اسمز معکوس (RO) و سیستم‌های فیلتراسیون
• ماشین‌آلات صنعتی: تشخیص سطح روغن، سوخت و سایر مایعات در مخازن صنعتی
• دستگاه‌های خانگی: آبگرمکن‌ها، قهوه‌سازها، یخچال‌های ساید بای ساید و سایر لوازم خانگی
• پروژه‌های اینترنت اشیا (IoT): اتصال به ESP8266 یا ESP32 برای ارسال هشدار سطح مایع به تلفن همراه

نحوه کار با ماژول (How to Work with the Sensor)

سنسور تشخیص سطح مایع افقی بر اساس تکنولوژی رید سوئیچ (Reed Switch)  و  شناور مغناطیسی (Magnetic Float)  کار می‌کند .

اصل کار:
1. در داخل لوله سنسور، یک یا چند رید سوئیچ (کلید نی‌ای) قرار دارد.
2. شناور (float) که حاوی یک آهنربای دائم است، با تغییر سطح مایع در مخزن، به سمت بالا یا پایین حرکت می‌کند.
3. وقتی شناور به محدوده رید سوئیچ می‌رسد، میدان مغناطیسی آهنربا باعث می‌شود کنتاکت‌های رید سوئیچ به هم متصل شوند (بسته شوند) یا از هم جدا شوند (باز شوند).
4. این تغییر وضعیت (باز یا بسته شدن مدار) به عنوان یک سیگنال الکتریکی قابل تشخیص است.

نحوه نصب و راه‌اندازی:

1.نصب سنسور بر روی مخزن: سنسور به صورت افقی و از طریق یک سوراخ در دیواره مخزن نصب می‌شود (Side Mount). معمولاً دارای رزوه برای محکم کردن با مهره است.

2.تعیین حالت خروجی (NO / NC): این سنسورها معمولاً قابلیت تنظیم به دو حالت را دارند:
– حالت Normally Open (NO – معمولاً باز): در حالت عادی (بدون مایع یا سطح مایع پایین‌تر از سنسور)، مدار باز است (خروجی OFF). وقتی مایع به سطح سنسور رسید و شناور بالا آمد، مدار بسته می‌شود (خروجی ON).
– حالت Normally Closed (NC – معمولاً بسته): در حالت عادی مدار بسته است (خروجی ON). با رسیدن مایع به سطح سنسور، مدار باز می‌شود (خروجی OFF).

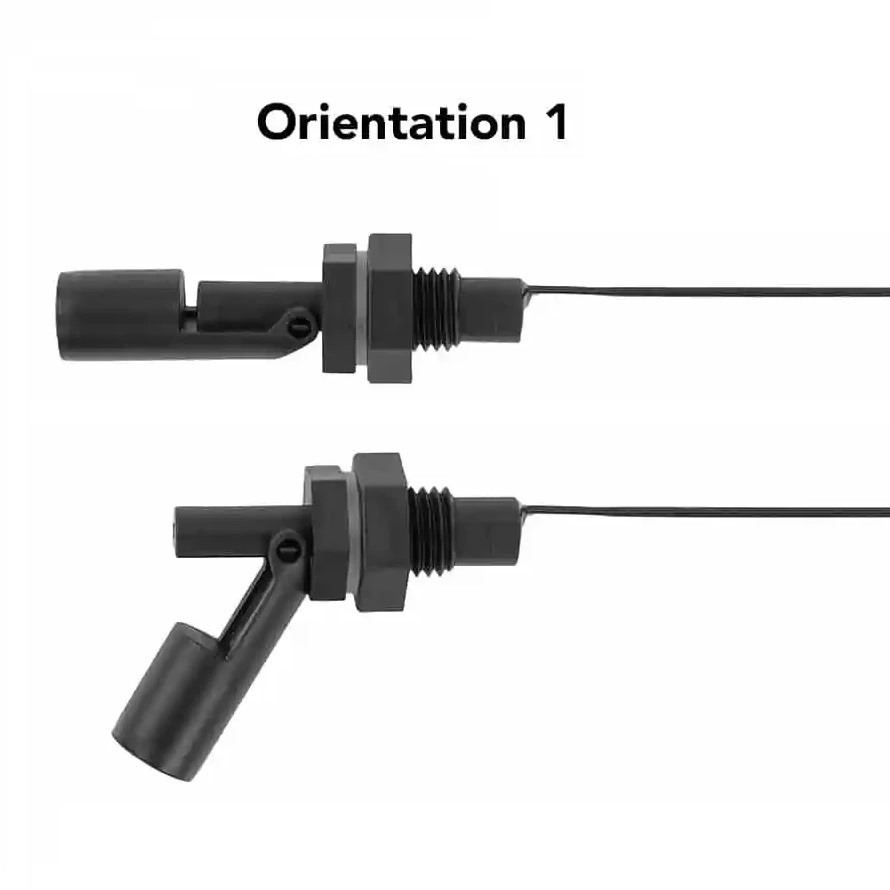

– روش تغییر حالت: با چرخاندن سنسور به میزان 180 درجه (برگرداندن آن)، می‌توان حالت NO و NC را جابه‌جا کرد .

3.اتصال الکتریکی: سنسور دارای دو سیم خروجی است. این سیم‌ها را می‌توان:
– مستقیماً به یک رله (Relay) وصل کرد تا یک پمپ، آلارم یا شیر برقی را راه‌اندازی کند.
– به یک میکروکنترلر (آردوینو، ESP8266) وصل کرد و وضعیت دیجیتال (HIGH/LOW) را خواند.
– به یک PLC یا سیستم کنترل صنعتی متصل کرد.

4.نکته مهم در سیم‌کشی: به دلیل جریان سوئیچینگ پایین (حداکثر 0.5 آمپر)، بهتر است سنسور به صورت غیرمستقیم و از طریق یک  رله واسط  به بارهای پرمصرف مانند پمپ‌ های آب متصل شود . در غیر این صورت، کنتاکت رید سوئیچ ممکن است بسوزد.

5. تست عملکرد: با بالا و پایین بردن شناور با دست، می‌توانید با استفاده از یک مولتی متر (در حالت بوق یا اندازه گیری مقاومت) تغییر وضعیت اتصال را مشاهده کنید.

سنسور تشخیص سطح مایعات (کنترل هوشمند سطح آب و مایعات):

آیا به دنبال یک راه‌حل ساده، مطمئن و کم‌هزینه برای کنترل خودکار سطح آب در آکواریوم، مخزن، استخر یا سیستم هیدروپونیک خود هستید؟ سنسور تشخیص سطح مایع افقی (Horizontal Float Switch) از فروشگاه الکترونیک سان سِوِن، دقیقاً همان چیزی است که نیاز دارید. این قطعه کاربردی و باکیفیت، با استفاده از تکنولوژی رید سوئیچ (Reed Switch) و شناور مغناطیسی، به شما امکان می‌دهد تا به سادگی از پر یا خالی شدن مخازن خود مطلع شوید و تجهیزاتی مانند پمپ، آلارم، شیر برقی یا هر دستگاه دیگری را به صورت خودکار کنترل کنید .

چرا باید این سنسور را بخرید؟

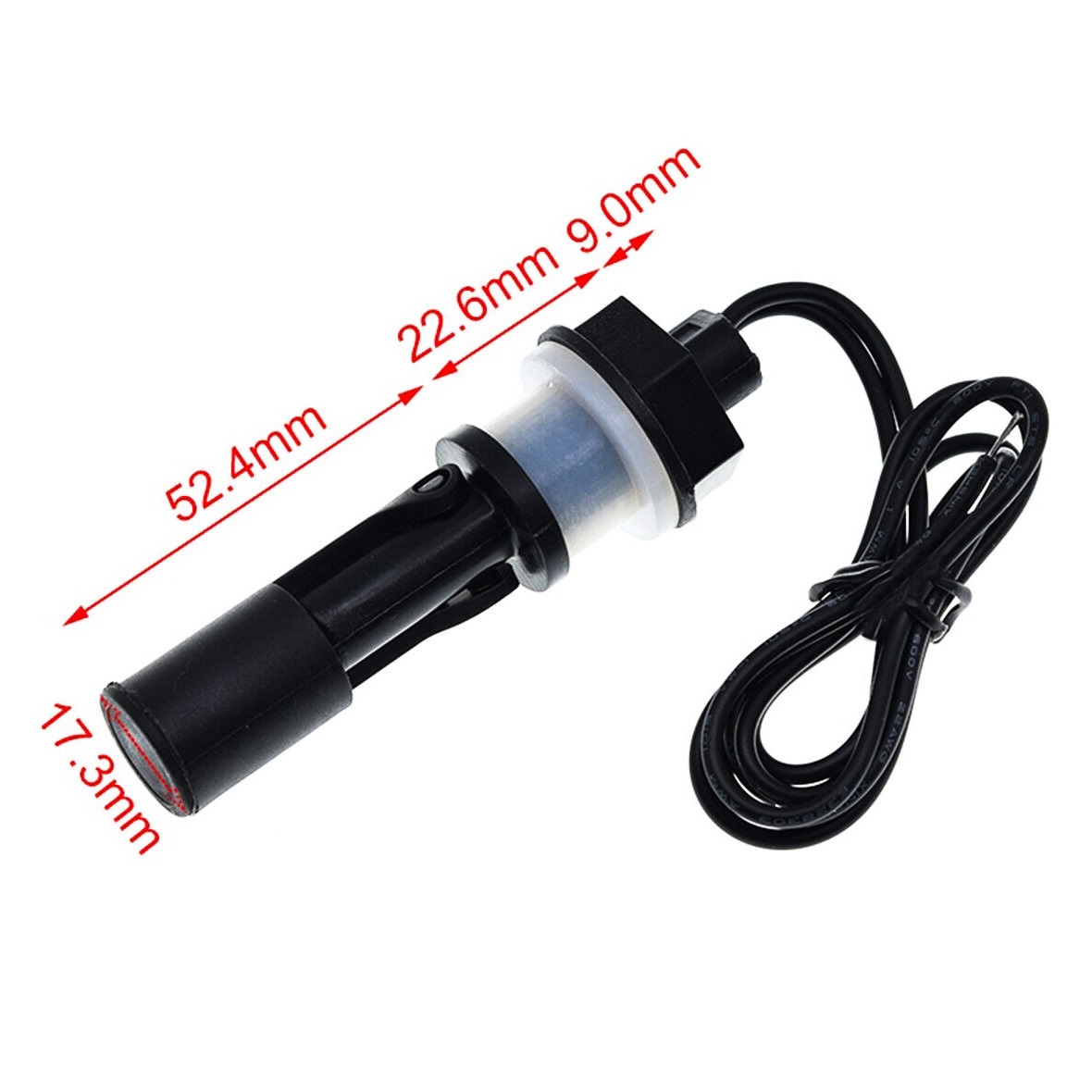

🔹 نصب فوق‌العاده آسان (Easy Installation): این سنسور به صورت افقی (Horizontal) و از طریق دیواره مخزن نصب می‌شود (Side Mount). کافی است یک سوراخ کوچک در دیواره مخزن ایجاد کنید، سنسور را وارد کرده و با مهره آن را محکم کنید. طول کابل 39.5 سانتیمتر برای اتصال به مدار کنترلی کاملاً کافی است.

🔹 بدنه مقاوم از جنس PP (Polypropylene): بدنه سنسور از پلی پروپیلن با کیفیت بالا ساخته شده است . این ماده در برابر خوردگی، مواد شیمیایی رقیق، آب شور و شیرین مقاوم بوده و طول عمر بالایی دارد. برای استفاده در آکواریوم‌های آب شور، سیستم‌های هیدروپونیک و مخازن صنعتی کاملاً مناسب است.

🔹 قابلیت تنظیم حالت Normally Open / Normally Closed: یکی از مهمترین مزایای این سنسور، قابلیت تغییر حالت خروجی است. با چرخاندن ساده سنسور به میزان 180 درجه، می‌توانید عملکرد آن را از Normally Open (NO) به Normally Closed (NC) تغییر دهید . این ویژگی فوق‌العاده انعطاف‌پذیر، سنسور را برای کاربردهای هشدار سطح پایین (Low Level Alarm) و سطح بالا (High Level Alarm) مناسب می‌کند.

🔹 بدون جیوه (Mercury-Free) و سازگار با محیط زیست: برخلاف برخی سوئیچ‌های قدیمی، این سنسور کاملاً بدون جیوه ساخته شده است و برای محیط زیست و پروژه‌های شما بی‌خطر است.

🔹 دامنه دمایی گسترده (Wide Temperature Range): سنسور قادر است در دماهای بین 20- تا 80+ درجه سانتیگراد به درستی عمل کند . این ویژگی آن را برای استفاده در محیط‌های سرد و گرم، از جمله بویلرها و سیستم‌های حرارتی، ایده‌آل می‌سازد.

کاربردهای واقعی و ایده‌های پروژه‌ای:

– ✅ آکواریوم: کنترل خودکار پمپ، سیستم فیلتراسیون و گرمایش، اعلام کاهش سطح آب
– ✅ هیدروپونیک: کنترل سطح محلول غذایی در مخازن کشت بدون خاک
– ✅ مخزن آب ساختمان: اعلام پر شدن مخزن و قطع خودکار پمپ آب
– ✅ کولر آبی: جلوگیری از خشک شدن پمپ در اثر کاهش آب کولر
– ✅ دستگاه‌های تصفیه آب: کنترل سطح آب مخزن ذخیره در سیستم‌های RO
– ✅ پروژه‌های IoT: اتصال به ESP8266/ESP32 و ارسال هشدار سطح آب به تلفن همراه
– ✅ ظرف غذای حیوانات خانگی: اعلام خالی شدن ظرف آب

توجه فنی مهم: جریان سوئیچینگ این سنسور حداکثر 0.5 آمپر است . برای کنترل مستقیم پمپ‌های آب یا سایر بارهای پرمصرف، حتماً از یک رله واسط (Relay Module) استفاده کنید. در غیر این صورت، کنتاکت داخلی سنسور آسیب خواهد دید.

فروشگاه الکترونیک سان سِوِن با افتخار این سنسور سطح مایعات با کیفیت بالا را با ضمانت اصالت کالا ارائه می‌دهد. همین حالا سفارش دهید و کنترل هوشمند سطح مایعات را تجربه کنید!

—

 پرسش و پاسخ مشتریان (Q&A)

سوال ۱: این سنسور رو برای آکواریوم آب شور میخوام. آیا زنگ میزنه یا خراب میشه؟
پاسخ: خیر، بدنه این سنسور از جنس PP (پلی پروپیلن) ساخته شده که در برابر آب شور و خوردگی مقاومت بالایی دارد. تجربه کاربران نشان داده که پس از دو سال استفاده مداوم در آکواریوم آب شور، هیچ گونه زنگ زدگی یا خرابی مشاهده نشده است. تنها توصیه می‌شود هر چند وقت یکبار سنسور تمیز شود تا از چسبیدن جلبک به آن جلوگیری گردد.

سوال ۲: فرق Normally Open و Normally Closed چیه؟ کدوم رو برای پمپ آب مخزن استفاده کنم؟
پاسخ: Normally Open (NO) به این معناست که در حالت عادی (بدون تماس مایع با سنسور) مدار باز است و با رسیدن مایع به سطح سنسور، مدار بسته می‌شود. Normally Closed (NC) برعکس، در حالت عادی مدار بسته است و با رسیدن مایع باز می‌شود. برای کاربرد قطع خودکار پمپ آب هنگام پر شدن مخزن، استفاده از حالت NC توصیه می‌شود. کاربر می‌تواند با چرخاندن 180 درجه سنسور، حالت خروجی را جابه‌جا کند.

سوال ۳: آیا میشه مستقیم به پمپ آب وصلش کرد؟
پاسخ: خیر، اتصال مستقیم این سنسور به پمپ آب توصیه نمی‌شود. حداکثر جریان سوئیچینگ سنسور 0.5 آمپر است، در حالی که پمپ‌های آب معمولاً جریان بالاتری (حداقل 2 تا 3 آمپر) مصرف می‌کنند. برای جلوگیری از سوختن کنتاکت داخلی سنسور، حتماً باید از یک ماژول رله واسط (5 ولت یا 12 ولت) استفاده شود.

سوال ۴: طول کابلش برام کافی نیست. میتونم بلندترش کنم؟
پاسخ: بله، امکان افزایش طول کابل وجود دارد. کاربران تا 15 متر با استفاده از سیم دو رشته‌ای با قطر حداقل 0.5 میلیمتر، این کار را انجام داده‌اند. توصیه می‌شود محل اتصال با چسب حرارتی یا نوار برق به خوبی عایق‌کاری شود تا از نفوذ رطوبت و ایجاد اتصال کوتاه جلوگیری گردد.

سوال ۵: آیا برای تشخیص سطح روغن یا بنزین هم مناسب است؟
پاسخ: این سنسور برای روغن موتور و سوخت‌های فسیلی تا حدی قابل استفاده است، اما باید توجه داشت که شناور بر اساس چگالی آب کالیبره شده است. برای مایعات سبک‌تر مانند بنزین، عملکرد شناور ممکن است با حالت عادی تفاوت داشته باشد. برای مصارف صنعتی و سوخت‌های سنگین، استفاده از سنسورهای مخصوص توصیه می‌شود.

سوال ۶: سنسور چند درجه حرارت رو تحمل میکنه؟ برای بویلر آب گرم میخوام.
پاسخ: بر اساس مشخصات فنی و دیتاشیت محصول، این سنسور قادر است در محدوده دمایی 20- تا 80+ درجه سانتیگراد به درستی عمل کند. برای بویلرهای خانگی با دمای زیر 80 درجه مناسب است، اما برای بویلرهای صنعتی با دمای بالاتر، استفاده از مدل‌های استیل ضد زنگ توصیه می‌گردد.

سوال ۷: نحوه نصبش چطوره؟ آیا نیاز به دریل دارم؟
پاسخ: برای نصب، ابتدا باید یک سوراخ به اندازه قطر رزوه سنسور روی دیواره مخزن ایجاد شود (معمولاً با دریل). سپس سنسور از بیرون وارد سوراخ شده و از داخل مخزن با مهره محکم می‌گردد. استفاده از یک واشر لاستیکی برای آب‌بندی مناسب و جلوگیری از نشت، به شدت توصیه می‌شود.

سوال ۸: چطور بفهمم سنسور سالم هست یا نه؟ چطور تستش کنم؟
پاسخ: برای تست سلامت سنسور، یک مولتی متر را روی حالت بوق (continuity) یا اندازه‌گیری مقاومت قرار دهید. دو سیم سنسور را به پروب‌های مولتی متر متصل کنید. سپس شناور را با دست به آرامی بالا و پایین ببرید. در موقعیتی که شناور فعال می‌شود، صدای بوق مولتی متر باید تغییر کند یا مقدار مقاومت از بینهایت به صفر (یا برعکس) تغییر یابد. اگر هیچ تغییری مشاهده نشود، سنسور معیوب است.

سوال ۹: آیا این سنسور با آردوینو کار میکنه؟ کدش چطوره؟
پاسخ: بله، این سنسور کاملاً با آردوینو و سایر میکروکنترلرها سازگار است. روش اتصال به این صورت است که یک سیم سنسور به GND و سیم دیگر به یک پین دیجیتال با فعال‌سازی INPUT_PULLUP متصل می‌شود. در کد آردوینو، با خواندن وضعیت آن پین، اگر مقدار LOW خوانده شود یعنی مدار بسته است و شناور در وضعیت فعال قرار دارد. نمونه کدهای آماده در اینترنت و مستندات پروژه‌های مشابه موجود است.

سوال ۱۰: آیا میتونم چندتا از این سنسورها رو برای تشخیص چند سطح مختلف (مثلاً کم، متوسط، پر) استفاده کنم؟
پاسخ: بله، این کار کاملاً امکان‌پذیر است و در بسیاری از پروژه‌های صنعتی و خانگی انجام می‌شود. کاربر می‌تواند چندین سنسور را در ارتفاعات مختلف روی دیواره مخزن نصب کند. هر سنسور خروجی مستقل خود را دارد و می‌تواند به پین‌های مجزای یک میکروکنترلر یا ماژول‌های رله جداگانه متصل شود. به این ترتیب می‌توان سطوح مختلف (هشدار کم، سطح متوسط، هشدار پر) را تشخیص داد.
