ماژول آمپلی فایر PAM8403 کلاس Dماژول آمپلی فایر PAM8403 2*3W
ماژول آمپلی فایر PAM8403 کلاس D
- ولتاژ عملیاتی: 2.5 الی 5.5 ولت DC
- بلندگو با : 4 الی 8 اهم / 4 اهم توصیه می شود.
- قدرت بلندگو: 2 الی 8 وات

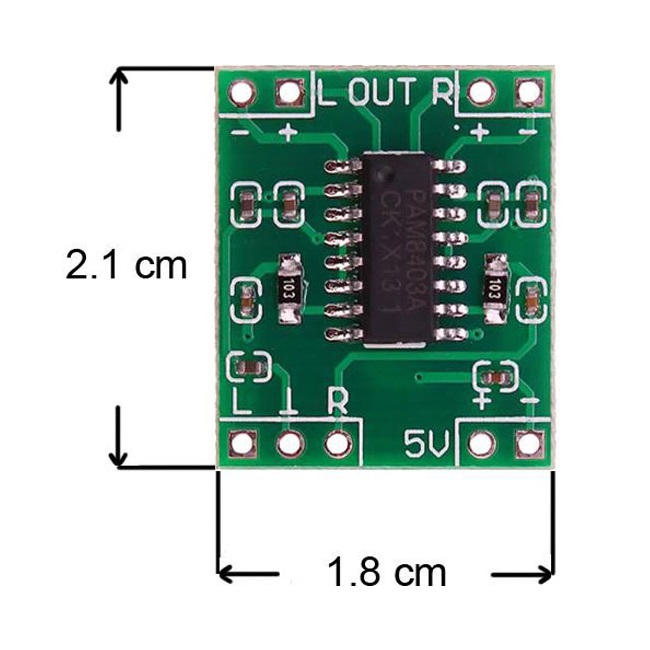

- اندازه: 21 × 18 × 3.4 میلی متر
- استریو دو کاناله با توان خروجی بالا (خروجی 3W+3W)
- حداکثر افزایش 24 دسی بل
- معماری بدون فیلتر
- جریان خاموش کم و EMI پایین
- دمای کارکرد: 40- تا 85+ درجه سانتیگراد
- حفاظت از اتصال کوتاه
- خاموش شدن حرارتی
- نویز بسیار پایین
- راندمان تا 90%
توجه: تمامی ماژولها با کیفیت استاندارد بوده و با یک هفته مهلت تست به مشتریان محترم ارائه میشود.
در انبار موجود نمی باشد
ماژول آمپلی فایر PAM8403 کلاس D
PAM8403 یک برد تقویت کننده است که می تواند با استفاده از ورودی ساده 5 ولت تغذیه شود و می تواند دو بلندگوی استریو 3 وات + 3 وات را هدایت کند. این یک انتخاب عالی است برای کسانی است که می خواهند یک تقویت کننده صوتی استریو کلاس D که در فضای کوچکی برای برد است داشته باشند. این آمپلی فایر به کاربر اجازه می دهد تا از یک ورودی استریو صدایی با کیفیت بالا را به دست آورد. علاوه بر این، یک ویژگی خاص دارد که می تواند بلندگوها را مستقیماً از خروجی خود هدایت کند.
کاربردهای برد تقویت کننده PAM8403
خروجی بلندگو در مانیتورهای LCD / پروژکتورهای تلویزیونی
تقویت کننده خروجی بلندگو در رایانه های نوت بوک
قابل استفاده برای بلندگوهای قابل حمل، پخش کننده های DVD قابل حمل، دستگاه های بازی
هر پروژه ممکن مبتنی بر تقویت کننده که در آن فضای کوچک و خروجی 5 ولت در دسترس باشد.
دیتاشیت ماژول آمپلی فایر PAM8403 کلاس D

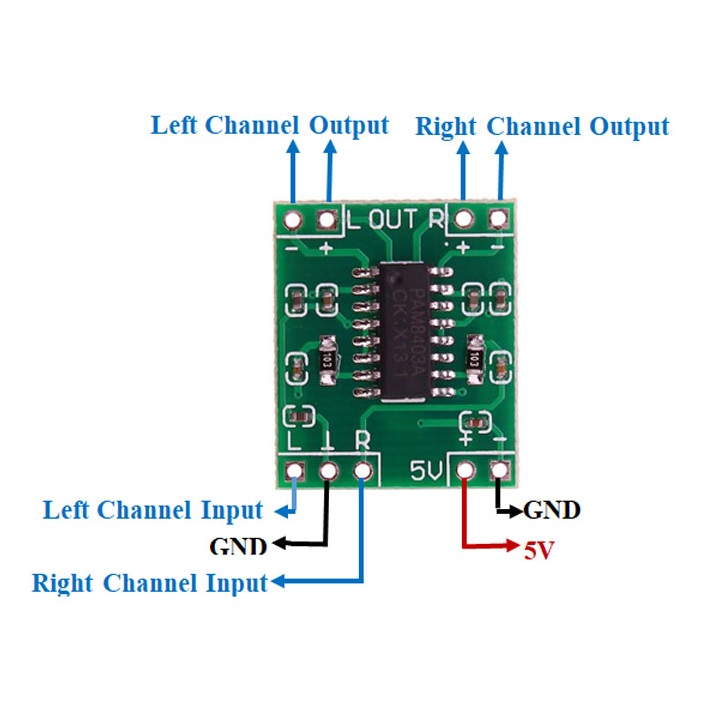

Pin Description of PAM8403 Amplifier Board
|
Pin Name |
Description |
|
L |
Audio Jack (TRS-Tip) Left Channel Input |
|
Gnd |
Audio Jack (TRS-Sleeve) Ground Channel Input |
|
R |
Audio Jack (TRS-Ring) Right Channel Input |
|
5v(+) |
5v DC Power VDD |
|
5v(-) |
5v DC Power GND |
|
L(+) |
Left Channel Positive Output |
|
L(-) |
Left Channel Negative Output |
|
R(+) |
Right Channel Positive Output |
|
R(-) |
Right Channel Negative Output |
This is a mini 2 channels 3w amplifier with PAM8403. It is perfect for MP3/MP4/small audio systems,DIY amps,etc. And you could also power the board with 5V USB power supply.
NOTE:
- Single lithium battery or USB power supply is suitable, also can use 4 cells of 1.5V , but you must add 5V regulator circuit, more than 6V will burn IC out.
- + and – of power supply can’t be reversed, power supply voltage can’t be more than 6V, otherwise it will damage the IC.
- There were high gain buffers, can’t change any board device parameters.
- Input: please use shielded wire to avoid any interference and eliminate cluttering sound.
- Output is CMOS BTL drive mode,all 4 wires are completely independent, don’t connect together
