ماژول بلوتوث صوت XS3868

ماژول بلوتوث صوت XS3868

XS3868 یک ماژول صوتی استریو بلوتوث بسیار یکپارچه، کم هزینه و کم مصرف است که با مشخصات بلوتوث 2.0 مطابقت دارد. از پروفایل های A2DP V1.2، AVRCO V1.4، EERPIM یکپارچه، حالت ها و پارامترهای عملیاتی قابل تنظیم پشتیبانی می کند. خروجی صدای استریو می‌تواند مستقیماً بلندگوی 40 مگاواتی @ 32Ω را بدون نقطه مسدود کردن تنظیم مجدد روشن و قابل برنامه‌ریزی Rongfei و تشخیص ولتاژ پایین هدایت کند. 6 ورودی کلید، از جمله دکمه سوئیچ، دکمه جفت شدن، افزایش صدا، کاهش صدا، آهنگ، آهنگ بعدی. دو LED برای نشان دادن وضعیت کار متفاوت.

مشخصات کوتاه :

فرکانس: 2.402 – 2.480 گیگاهرتز
حساسیت دریافت: بهتر از 82dBm
برد: ~ 10 متر
ولتاژ تغذیه: 3.0 – 3.6 ولت DC
ولتاژ IO: 1.7V – 3.6V DC
نرخ انتقال داده UART: 115200bps
سرعت داده: حداکثر 3 مگابیت در ثانیه (بدون هیچ مانعی)

• Description:
• Stereo Module
• Chip: ovc3860
•  version2.0
• Frequency: 2.402-2.48-Ghz
• Max transmit power:Class 2 4dBm(at antenna pad)
• Receive sensitivity: better than -82dBm
• Range: about 10 meters
• Data rates Up to 3Mbps(over the air)
• UART DATA Transfer rate: 115200bps
• UART: no flow control support
• phone: mono microphone input with bias
• Profiles: A2DP-sink only
• AVRCP-Controller only
• Supply voltage: supply:DC 3.0-3.6V
• IO:1.7V-3.6V
• Current consumption: operational-less than 25ma(active)
• Idle(sleep)<>
• External antenna: Connection via S M T pad

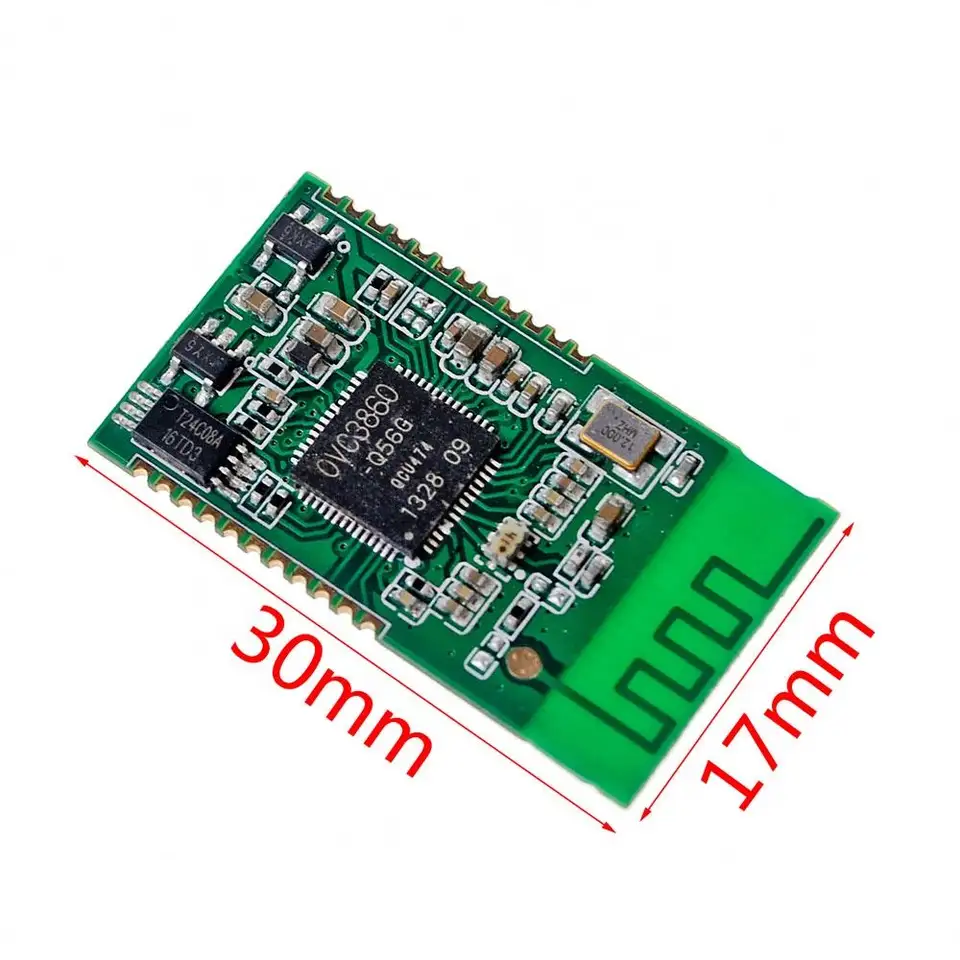

• Dimensions: 30 x 17 x 3.4mm
• 6 Button to input: boot key, matching key, volume up, volume down, move next, move previous
• 2 indicator light to indicate different work condition
