ماژول شارژر و محافظ شارژ فست باتری لیتیومی 3 سل 4 آمپر Type-C

ماژول شارژر و محافظ شارژ فست باتری لیتیومی 3 سل 4 آمپر Type-C

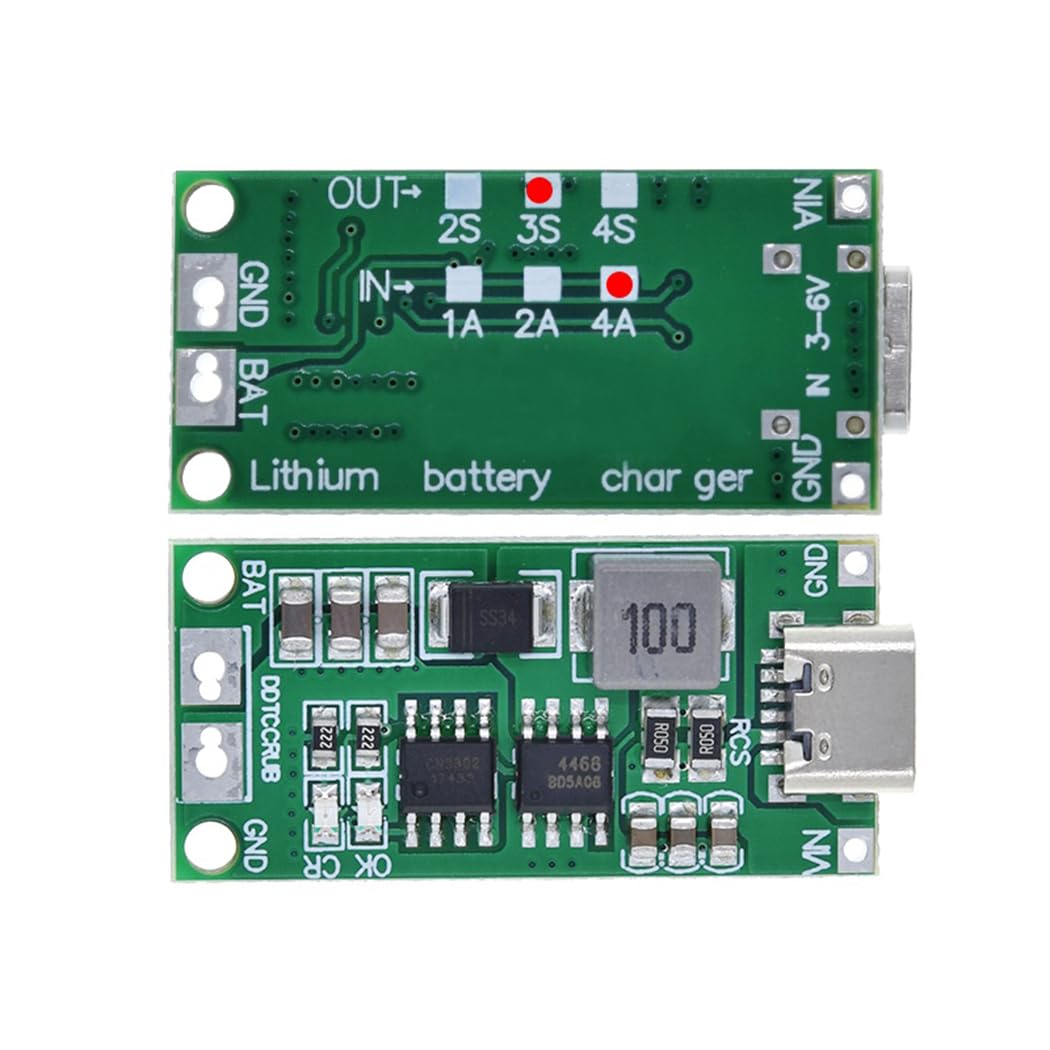

این ماژول یک برد حرفه‌ای برای شارژ سریع و ایمن باتری‌های لیتیوم-یون و لیتیوم-پلیمر سه سل (3S) است که با ورودی USB-C طراحی شده و علاوه بر شارژ، مدارهای محافظتی کامل را نیز در اختیار قرار می‌دهد. این ماژول گزینه‌ای ایده‌آل برای ساخت پاوربانک‌های سفارشی، تجهیزات قابل‌حمل، پروژه‌های DIY و محصولات صنعتی سبک محسوب می‌شود.

اگر به دنبال خرید ماژول شارژر باتری لیتیومی 3 سل Type-C با کیفیت بالا، راندمان مناسب و ایمنی کامل هستید، این محصول یکی از بهترین انتخاب‌ها در بازار الکترونیک ایران است که از طریق فروشگاه الکترونیک سان سِوِن با تضمین اصالت و پشتیبانی تخصصی عرضه می‌شود.

🔹 مشخصات فنی (Technical Specifications)

• نوع باتری پشتیبانی شده: Li-ion / Li-Po سه سل (3S) – مناسب 18650
• ولتاژ خروجی شارژ: 12.6V (برای پک 3 سل سری)
• ولتاژ ورودی: 6-3 ولت DC (3.7 ولت و ۵ ولت DC توصیه می‌شود)
• جریان ورودی: حداکثر 4 آمپر
• جریان شارژ: ۱.۴۸ آمپر
• ورودی: USB Type-C
• فرکانس سوئیچینگ: تا 1MHz
• حالت شارژ: CC/CV (جریان ثابت / ولتاژ ثابت)
• حالت Quasi-CV برای جبران افت ولتاژ مقاومت داخلی باتری
• قابلیت Automatic Recharge (شارژ مجدد خودکار)
• حفاظت اضافه ولتاژ باتری (Battery Overvoltage Protection)
• حفاظت اتصال کوتاه باتری
• حفاظت در برابر پایین بودن ولتاژ باتری نسبت به ورودی
• سازگاری با منابع تغذیه با توان درایو محدود
• دمای کاری: ‎-40°C تا ‎+85°C

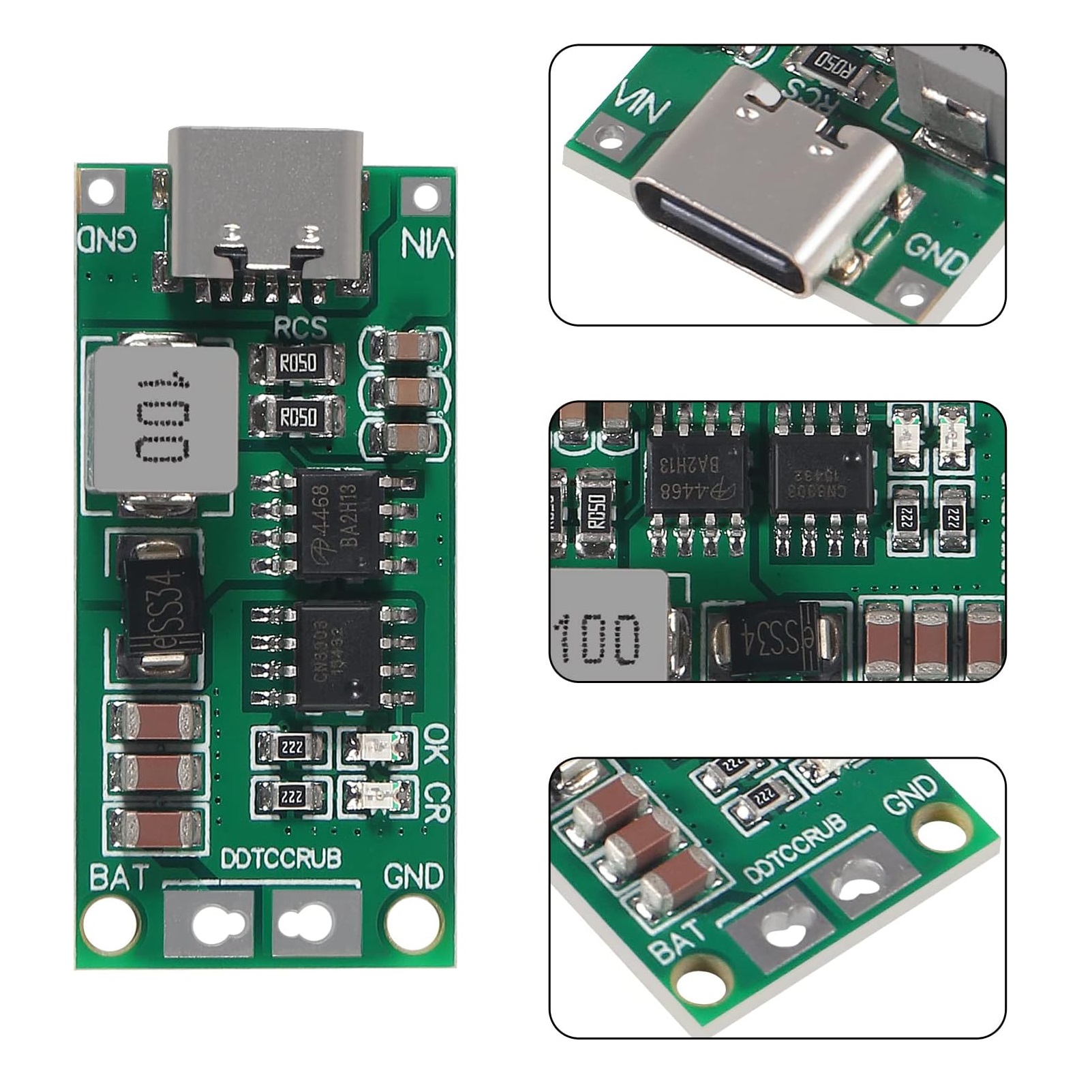

• نشانگر LED:
• LED “CR” → نمایش وضعیت شارژ
• LED “OK” → شارژ کامل یا ورود به حالت ولتاژ ثابت
• ابعاد: 39mm × 18mm × 6.3mm
• وزن: حدود 5 گرم

🔹 کاربردهای رایج (Applications)

این ماژول شارژ باتری لیتیومی 3 سل در پروژه‌های زیر کاربرد گسترده دارد:

• ساخت پاوربانک 12V سفارشی

• پروژه‌های رباتیک و DIY

• تجهیزات صوتی قابل حمل

• دوربین دیجیتال و تجهیزات عکاسی

• دستگاه‌های POS و تجهیزات فروشگاهی

• فن و تجهیزات خنک‌کننده قابل حمل

• شارژ خورشیدی (Solar Charging System)

• تجهیزات بلوتوثی

• کنسول بازی قابل حمل

• دستگاه‌های مبتنی بر باتری 18650

• پروژه‌های IoT و الکترونیک صنعتی سبک

🔹 نحوه کار ماژول (Working Principle)

این برد از الگوریتم استاندارد CC/CV (Constant Current / Constant Voltage) برای شارژ باتری استفاده می‌کند:

1. در مرحله اول، جریان ثابت (CC) با حداکثر 4 آمپر اعمال می‌شود تا باتری سریع شارژ شود.

2. زمانی که ولتاژ به محدوده نهایی (12.6V برای 3 سل) برسد، مدار وارد حالت ولتاژ ثابت (CV) می‌شود.

3. با کاهش جریان تا حد آستانه، LED “OK” روشن شده و شارژ کامل اعلام می‌شود.

4. در صورت افت ولتاژ باتری، قابلیت Automatic Recharge فعال شده و فرآیند شارژ مجدد آغاز می‌شود.

مدارهای محافظتی داخلی از باتری در برابر:

• اتصال کوتاه

• افزایش بیش از حد ولتاژ

• اختلاف ولتاژ نامناسب ورودی

• شرایط غیرعادی حرارتی

محافظت می‌کنند و باعث افزایش عمر باتری و ایمنی سیستم می‌شوند.

🔹 چرا این ماژول انتخاب هوشمندانه‌ای است؟

✔ شارژ سریع 4 آمپر واقعی
✔ ورودی مدرن Type-C
✔ راندمان بالا و فرکانس سوئیچینگ 1MHz
✔ طراحی بسیار فشرده و سبک
✔ مناسب تولیدکنندگان و مونتاژکاران حرفه‌ای
✔ قابل استفاده در پروژه‌های صنعتی و تجاری
✔ مقرون‌به‌صرفه برای خرید عمده

این محصول برای کسانی که به دنبال ماژول شارژر 3S لیتیومی با Type-C، برد محافظ باتری 12.6 ولت، مدار شارژ 18650 سه سل 4A هستند، گزینه‌ای کاملاً حرفه‌ای محسوب می‌شود.

⭐ پرسش و پاسخ

1️⃣ آیا این ماژول واقعاً جریان 4 آمپر ارائه می‌دهد؟

ولتاژ ورودی که ماژول دریافت میکند 4 آمپر است اما ولتاژ شارژ آن 1.48 آمپر میباشد.

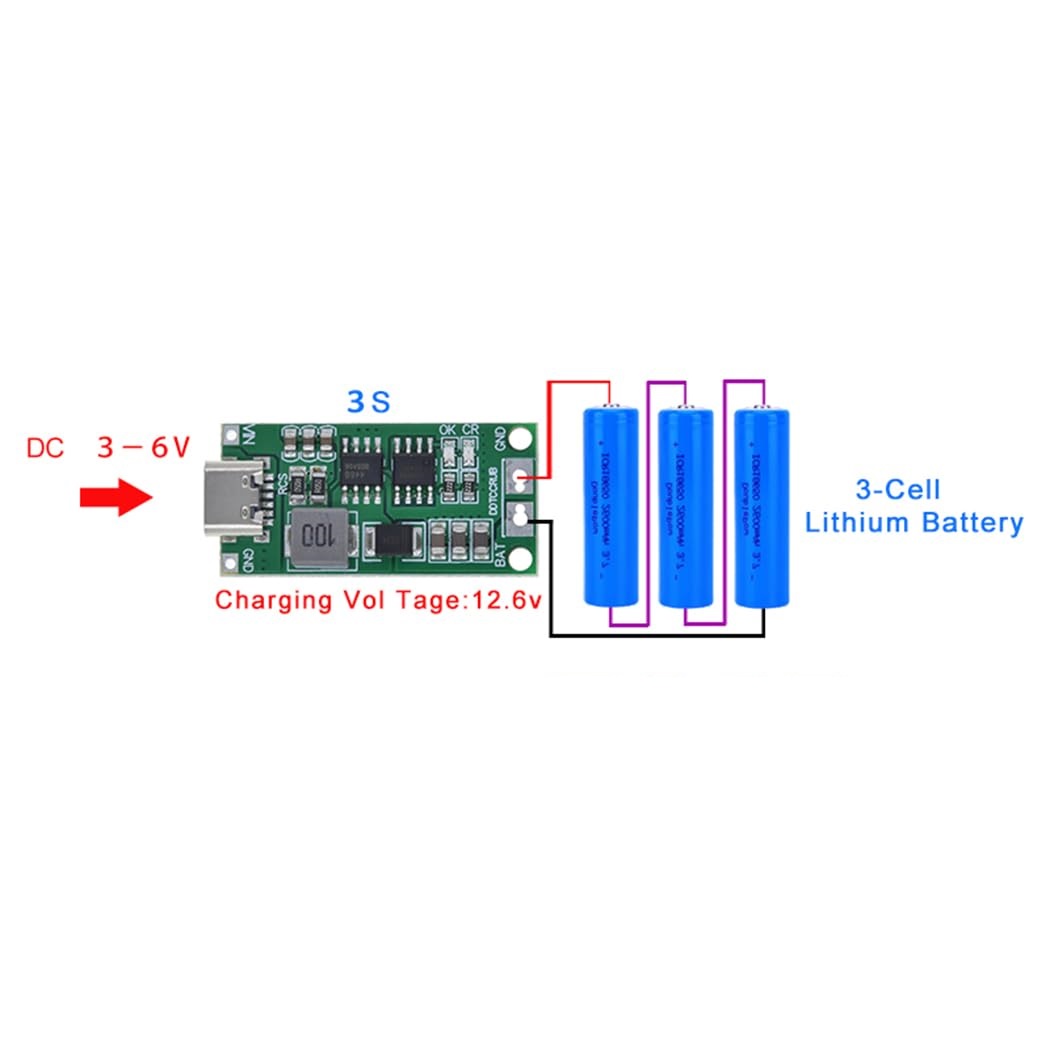

2️⃣ آیا برای باتری 18650 سه سل سری مناسب است؟

بله، این ماژول دقیقاً برای پک 3 سل سری (12.6 ولت) طراحی شده و با باتری‌های 18650 سازگاری کامل دارد.

3️⃣ آیا هنگام کار داغ می‌شود؟

در صورت رعایت تهویه مناسب و استفاده در محدوده جریان استاندارد، دمای عملکرد در محدوده طبیعی باقی می‌ماند و پایداری مناسبی دارد.

4️⃣ عملکرد LED های وضعیت چگونه است؟

چراغ CR وضعیت شارژ را نمایش می‌دهد و LED با عنوان OK پس از تکمیل شارژ یا ورود به حالت ولتاژ ثابت روشن می‌شود. نمایش وضعیت واضح و دقیق است.

5️⃣ آیا امکان استفاده در سیستم خورشیدی وجود دارد؟

بله، در صورتی که ولتاژ ورودی پایدار و در محدوده مشخصات باشد، امکان استفاده در سیستم‌های خورشیدی وجود دارد.

6️⃣ کیفیت ساخت برد چگونه است؟

کیفیت مونتاژ و لحیم‌کاری مناسب گزارش شده و نسبت به قیمت، ارزش خرید بالایی دارد.

7️⃣ آیا برای پروژه‌های رباتیک مناسب است؟

بله، در پروژه‌های رباتیک 12 ولتی استفاده شده و عملکرد پایدار داشته است.

8️⃣ آیا با شارژر Type-C معمولی کار می‌کند؟

بله، اما توصیه می‌شود از آداپتور با توان کافی استفاده شود تا جریان مورد نیاز به‌درستی تأمین گردد.

9️⃣ آیا محافظت اتصال کوتاه واقعاً عمل می‌کند؟

بله، در تست‌های انجام‌شده مدار در شرایط اتصال کوتاه به‌درستی وارد حالت حفاظتی شده است.

🔟 آیا ارزش خرید دارد؟

با توجه به قابلیت شارژ سریع 4 آمپر، مدارهای حفاظتی کامل و ورودی Type-C، این ماژول در بازه قیمتی خود گزینه‌ای مقرون‌به‌صرفه و حرفه‌ای محسوب می‌شود.

اگر نیاز به تولید محصول، ساخت پاوربانک سفارشی، یا طراحی سیستم شارژ 12.6 ولت دارید، این ماژول یکی از گزینه‌های حرفه‌ای بازار محسوب می‌شود.
