ماژول مبدل USB به سریال FT232RL

ماژول مبدل USB به سریال FT232RL

اگر به دنبال خرید مبدل USB به TTL اورجینال FT232RL برای پروگرام کردن میکروکنترلرها، ارتباط سریال با بردهای توسعه یا تبدیل تجهیزات قدیمی به USB هستید، این ماژول یکی از پرفروش‌ترین و قابل‌اعتمادترین انتخاب‌ها در بازار جهانی است. طراحی پایدار، سرعت انتقال بالا تا 3Mbps و امکان انتخاب سطح ولتاژ 3.3V یا 5V باعث شده این برد در پروژه‌های حرفه‌ای و آموزشی جایگاه ویژه‌ای داشته باشد.

این محصول از طریق فروشگاه الکترونیک سان سِوِن با تضمین کیفیت، تست سلامت و پشتیبانی تخصصی عرضه می‌شود و برای پروژه‌های صنعتی، دانشجویی و تولیدی کاملاً مناسب است.

---

🔹 معرفی محصول (Product Overview)

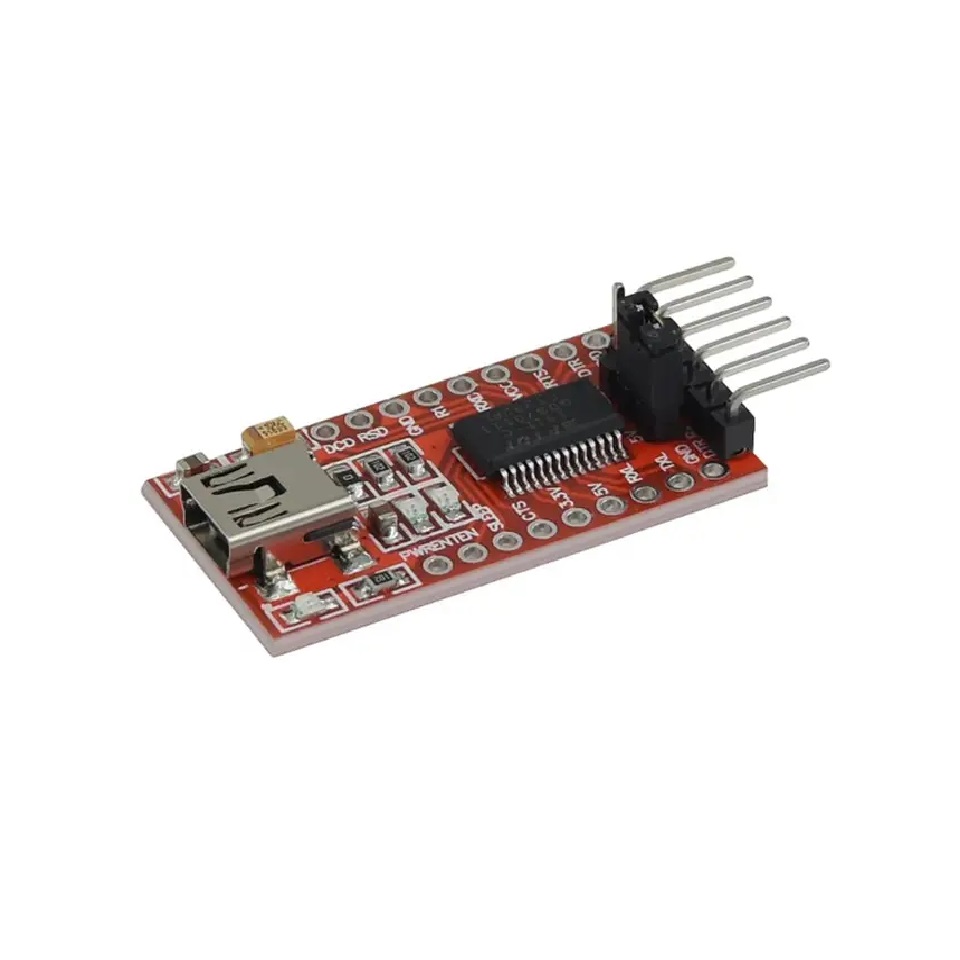

ماژول FT232RL USB to TTL بر پایه چیپ محبوب FT232RL از شرکت FTDI طراحی شده و امکان تبدیل USB به رابط سریال TTL را فراهم می‌کند. این ماژول از طریق درگاه Mini USB به کامپیوتر متصل شده و داده‌ها را به سیگنال‌های TX/RX سطح TTL تبدیل می‌کند.

این مبدل انتخابی ایده‌آل برای:

• پروگرام کردن Arduino Pro Mini

• ارتباط سریال با Raspberry Pi

• پروگرام AVR و ARM

• ارتباط با GPS

• تبدیل USB به RS232 / RS422 / RS485 (در سطح TTL)

می‌باشد.

---

🔹 مشخصات فنی (Technical Specifications)

• ولتاژ کاری: 5V یا 3.3V (قابل انتخاب با جامپر)

• جریان خروجی:

  • 5V → تا 500mA

  • 3.3V → تا 50mA

• کانکتور: Mini USB

• نرخ انتقال داده: 300 baud تا 3M baud

• بافر دریافت: 128 بایت

• بافر ارسال: 256 بایت

• EEPROM داخلی 1024 بیت برای ذخیره تنظیمات

• تولید کلاک داخلی بدون نیاز به کریستال خارجی

• LED نشانگر TX و RX

• پشتیبانی از RS232 / RS422 / RS485 در سطح TTL

• پین‌های خروجی: DTR, RX, TX, VCC, CTS, GND

---

🔹 پیکربندی پایه‌ها (Pin Configuration)

---

🔹 نحوه کار ماژول (Working Principle)

چیپ FT232RL داده‌های USB را از کامپیوتر دریافت کرده و آن را به سیگنال سریال TTL تبدیل می‌کند.

مراحل عملکرد:

1. اتصال ماژول به کامپیوتر از طریق Mini USB

2. نصب درایور FTDI

3. ایجاد پورت COM مجازی

4. ارسال و دریافت داده از طریق نرم‌افزارهایی مانند Arduino IDE یا Serial Monitor

5. تبدیل داده به سیگنال TX/RX سطح TTL

این ویژگی باعث می‌شود هر دستگاه دارای UART به راحتی به کامپیوتر متصل شود.

---

🔹 پروگرام Arduino Pro Mini با FT232RL

یکی از رایج‌ترین کاربردها، پروگرام کردن Arduino Pro Mini است.

اتصال‌ها به صورت زیر است:

• TX → RX

• RX → TX

• VCC → VCC

• GND → GND

• DTR → Reset

پس از اتصال، تنها با انتخاب پورت COM در Arduino IDE، پروگرام به سادگی انجام می‌شود.

---

🔹 کاربردهای رایج (Applications)

✔ پروگرام AVR و ARM
✔ پروگرام ESP و بردهای توسعه
✔ ارتباط سریال با Raspberry Pi
✔ ارتباط با GPS
✔ ساخت USB به RS232
✔ عیب‌یابی تجهیزات صنعتی
✔ پروژه‌های IoT
✔ ارتباط با ماژول‌های GSM و بلوتوث
✔ تجهیزات پزشکی سبک
✔ پروژه‌های دانشجویی و آزمایشگاهی

---

🔹 چرا FT232RL بهتر از نمونه‌های ارزان CH340 است؟

• پایداری بیشتر در ویندوز و لینوکس

• درایور رسمی و پایدار

• سرعت انتقال بالاتر

• تأخیر کمتر در ارتباط

• کیفیت ساخت بالاتر

به همین دلیل در بسیاری از پروژه‌های صنعتی، FTDI همچنان انتخاب اول مهندسان است.

---

⭐ پرسش و پاسخ

1️⃣ آیا روی ویندوز 10 بدون مشکل نصب می‌شود؟

بله، درایور رسمی FTDI به‌راحتی نصب می‌شود و پورت COM بدون خطا شناسایی می‌شود.

2️⃣ برای پروگرام Pro Mini جواب می‌دهد؟

کاملاً مناسب است و بدون دردسر پروگرام انجام می‌شود.

3️⃣ سرعت انتقالش چقدر است؟

تا 3Mbps پشتیبانی می‌کند و برای پروژه‌های سریع مناسب است.

4️⃣ تفاوتش با CH340 چیست؟

پایداری بیشتر، کیفیت بهتر و درایور رسمی قوی‌تر دارد.

5️⃣ ولتاژ 3.3 و 5 ولت چطور انتخاب می‌شود؟

از طریق جامپر روی برد قابل تنظیم است.

6️⃣ LED ها کاربردی هستند؟

بله، هنگام ارسال و دریافت دیتا چشمک می‌زنند و عیب‌یابی را ساده می‌کنند.

7️⃣ کیفیت ساخت برد چطور است؟

برد تمیز و قطعات باکیفیت دارد و لحیم‌کاری مناسب گزارش شده.

8️⃣ برای Raspberry Pi مناسب است؟

بله، برای ارتباط سریال مستقیم بسیار کاربردی است.

9️⃣ جریان 500 میلی‌آمپر واقعی است؟

در حالت 5 ولت امکان تأمین تا 500mA وجود دارد، البته بهتر است بار سنگین مستقیماً از آن تغذیه نشود.

🔟 ارزش خرید دارد؟

با توجه به کیفیت چیپ FTDI و پایداری بالا، در مقایسه با نمونه‌های متفرقه، انتخاب مطمئن‌تری محسوب می‌شود.

---

جمع‌بندی نهایی

اگر به دنبال خرید FT232RL USB to TTL اصل، مبدل USB به سریال حرفه‌ای، پروگرامر Arduino Pro Mini، مبدل FTDI با خروجی 3.3V و 5V هستید، این محصول یکی از بهترین گزینه‌های بازار است.

کیفیت بالا، سرعت مناسب، پشتیبانی نرم‌افزاری قوی و عرضه از طریق فروشگاه الکترونیک سان سِوِن آن را به انتخابی مطمئن برای پروژه‌های حرفه‌ای تبدیل کرده است.



• پیوند به نمودار
• دیتا شیت ماژول مبدل USB به سریال FT232RL





Description of FT232RL USB TO TTL Converter

The FT232RL USB to TTL 3.3V/5V FTDI Serial Adapter Module is a popular module that is used to connect a TTL serial communicating device to a PC via a USB mini port. This converter module has options for different output voltage options which are set by the jumper on the board. FT232RL USB to TTL Serial Adapter Module can be used to upgrade any legacy peripherals to USB.

Features and Specifications of FT232RL USB TO TTL Converter

This section mentions some of the features and specifications of the FT232RL USB to TTL Converter:

1. Operating Voltage: 5V/3.3V DC
2. Max Current Draw: 5V – 500mA; 3.3V – 50mA
3. Connector: Mini USB
4. Fully integrated 1024 bit EEPROM storing device descriptors and CBUS I/O configuration
5. Data transfer rates from 300 baud to 3 Mbaud (RS422, RS485, RS232) at TTL levels
6. 128 byte receive buffer and 256 bytes transmit buffer
7. Transmit and receive LED drive signals
8. Fully integrated clock generation with no external crystal required



Alternatives for FT232RL USB TO TTL Converter

FT234XD, UMFT201XB-01 XBee, TTL-232R-3V3, VNC1 Module VDIP1

Note: More technical information can be found in the FT232RL Datasheet linked at the bottom of this page.

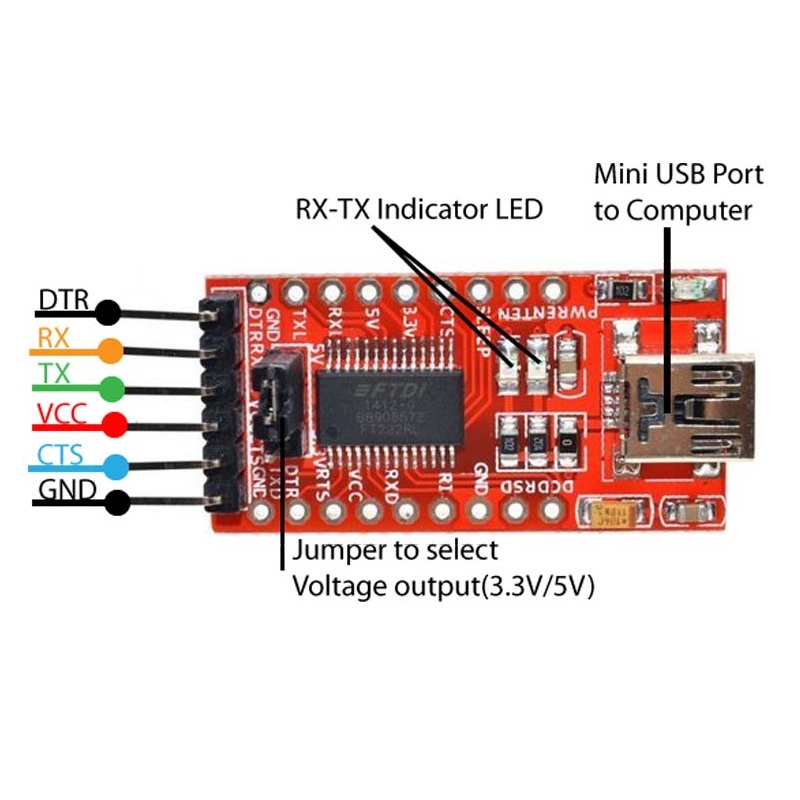

Pin Configuration of FT232RL USB TO TTL Converter

The FT232RL USB to TTL Converter has 6 pins. The table below depicts all the pin types along with the function of each pin.

Pin Type	Description
DTR	Data Terminal Ready(Output used for flow control)
RX	Serial Data Recieve
TX	Serial Data Transmit
VCC	Power Input
CTS	Clear to send(Input used for flow control)
GND	Ground

Programming an Arduino Pro Mini using FT232RL USB TO TTL Converter

A widely used application of an FTDI module of such sort is used to program small microcontroller boards such as Arduino Pro mini as shown in the image. The connections of the FT232RL USB TO TTL Convertor to a Pro mini are pretty simple and can be followed as the image shown below.

Applications of FT232RL USB TO TTL Converter

Below are the applications of FT232RL USB TO TTL Converter:

1. Programming AVR, ARM-based microcontrollers/microprocessors.
2. USB to RS232/RS422/RS485 Converters
3. USB Smart Card Readers
4. For serial communication with GPS devices
5. Serial terminal on devices like Raspberry Pi



2D Model of FT232RL USB TO TTL Converter

The 2D model of the FT232RL USB TO TTL Converter can be seen in the image below; the dimensions of the board shown are in millimeters and it can be followed to design custom footprints of the module.
