ماژول RFID با قابلیت خواندن و نوشتن RC522 Mifare 13.56Mhz به همراه تگ
این کیت RFID RC522 شامل یک ماژول RF خوان 13.56 مگاهرتز است که از یک آی سی RC522 و دو کارت RFID S50 برای کمک به یادگیری و افزودن انتقال RF 13.56 مگاهرتز به پروژه خود استفاده می کند. MF RC522 یک ماژول انتقال بسیار یکپارچه برای ارتباطات بدون تماس در 13.56 مگاهرتز است. RC522 از حالت ISO 14443A/MIFARE پشتیبانی می کند.
این ماژول از SPI برای برقراری ارتباط با میکروکنترلرها استفاده می کند. جامعه سختافزار باز پروژههای زیادی دارد که از ارتباط RC522 – RFID با استفاده از آردوینو بهرهبرداری میکنند.
قطعات داخل بسته :
1x ماژول RFID-RC522
1 عدد کارت خالی استاندارد S50
1x کارت S50 به شکل خاص (همانطور که شکل جاکلیدی نشان داده شده است)
1x پین مستقیم
1x پین منحنی
دیتاشیت ها و کتابخانه ها در انتهای صفحه قرار داده شده است.
Details
This RC522 RFID Kit includes a 13.56 MHz RF reader module that uses an RC522 IC and two S50 RFID cards to help you learn and add the 13.56 MHz RF transition to your project. The MF RC522 is a highly integrated transmission module for contactless communication at 13.56 MHz. RC522 supports ISO 14443A/MIFARE mode.
The module uses SPI to communicate with microcontrollers. The open-hardware community already has a lot of projects exploiting the RC522 – RFID Communication, using Arduino.
Features
- Operating Current: 13-26 mA/DC 3.3 V
- Idle Current: 10-13 mA/DC 3.3 V
- Sleep Current: <80 uA
- Peak Current: <30 mA
- Operating Frequency: 13.56 MHz
- Supported card types: mifare1 S50, mifare1 S70 MIFARE Ultralight, Mifare Pro, MIFARE DESFire
- Environmental Operating Temperature: -20-80 degrees Celsius
- Environmental Storage Temperature: -40-85 degrees Celsius
- Relative humidity: relative humidity 5% -95%
- Reader Distance: ≥50 mm/1.95″ (Mifare 1)
- Module Size: 40×60 mm/1.57*2.34″
- Module interfaces SPI Parameter
- Data transfer rate: maximum 10 Mbit/s

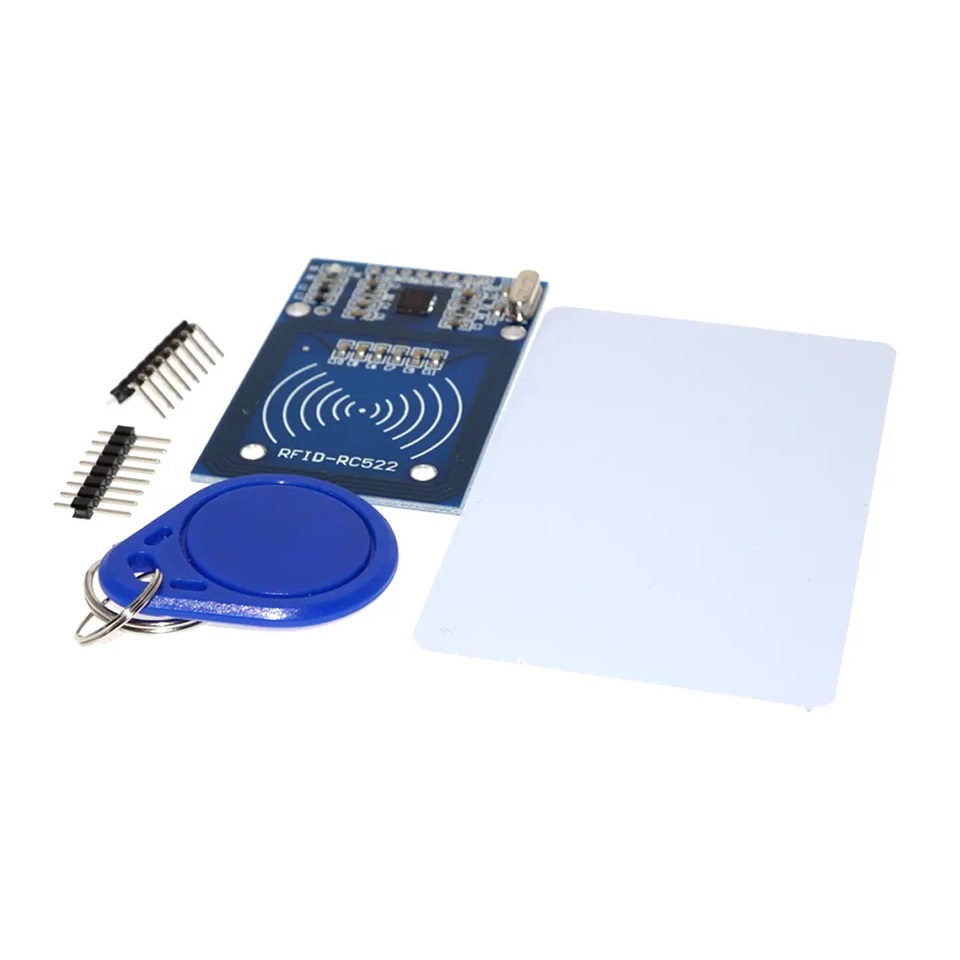

Included
- 1x RFID-RC522 Module
- 1x Standard S50 Blank Card
- 1x S50 special-shaped card (as shown by the keyring shape)
- 1x Straight Pin
- 1x Curved Pin
Documents
