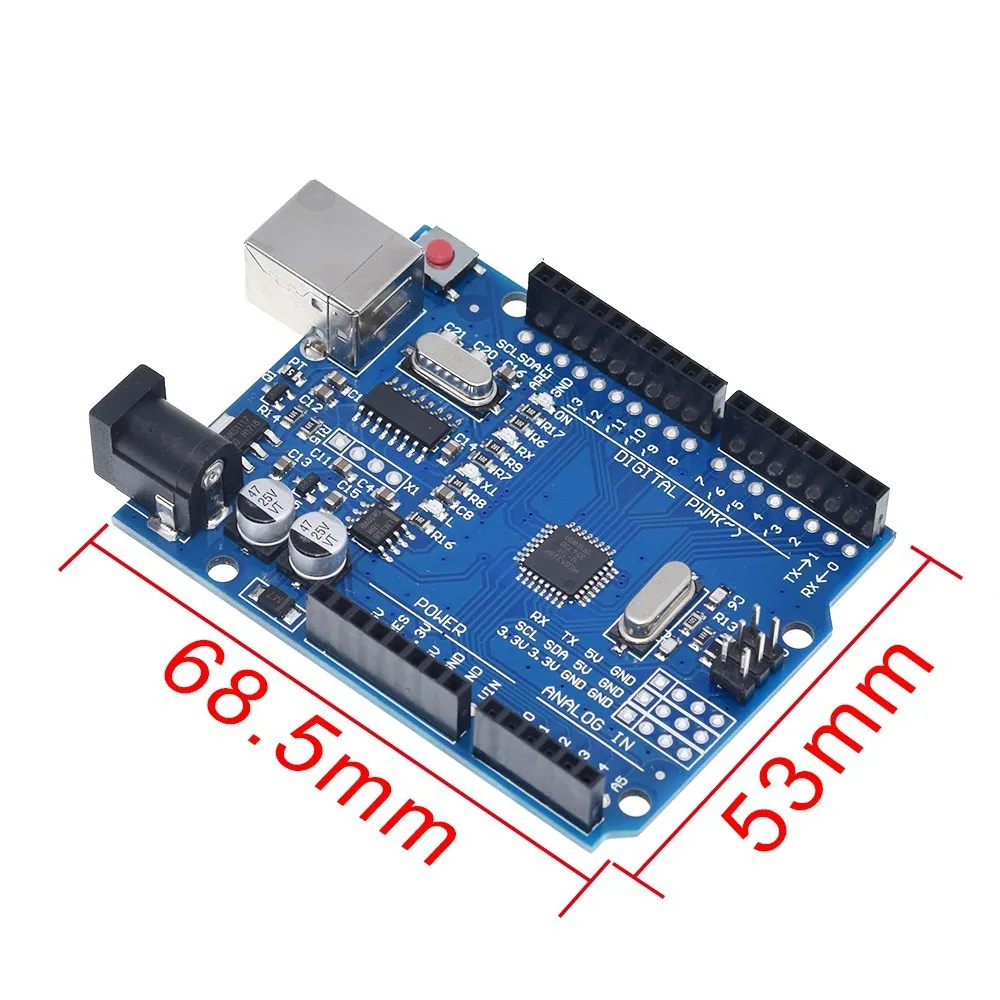

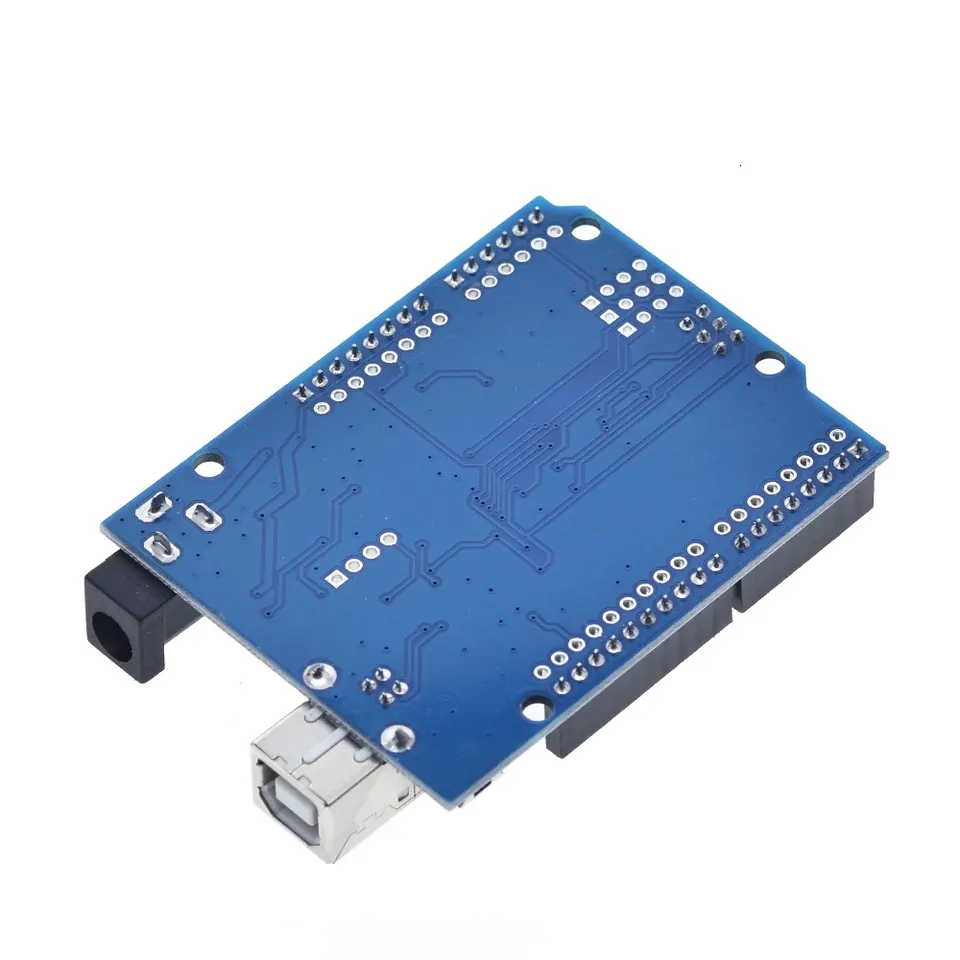

برد آردوینو Arduino UNO CH340

Arduino UNO CH340 یک برد توسعه سازگار با Arduino UNO است که بر پایه میکروکنترلر ATmega328P و مبدل USB به سریال CH340 طراحی شده است. این برد برای آموزش برنامه‌نویسی، پروژه‌های الکترونیکی، رباتیک، اتوماسیون، سنسورها و ساخت نمونه اولیه بسیار کاربردی است.

ساختار اصلی آن مشابه Arduino UNO R3 بوده و از 14 پایه دیجیتال، 6 ورودی آنالوگ، 6 خروجی PWM، ارتباط UART، SPI و I2C و فرکانس کاری 16MHz بهره می‌برد. مشخصات رسمی Arduino UNO R3 نیز همین معماری اصلی ATmega328P، حافظه 32KB Flash، 2KB SRAM، 1KB EEPROM و کلاک 16MHz را تأیید می‌کند.

تفاوت اصلی این نسخه با UNO R3 رسمی در بخش ارتباط USB است؛ در برد رسمی Arduino، تراشه ATmega16U2 وظیفه USB-to-Serial را بر عهده دارد، در حالی که این مدل از CH340 استفاده می‌کند. CH340 یک مبدل USB به UART است و ارتباط کامپیوتر با میکروکنترلر را برقرار می‌کند.

مشخصات فنی

• مدل: Arduino UNO CH340
• میکروکنترلر: ATmega328P
• مبدل USB به سریال: CH340
• ولتاژ کاری: 5V
• ولتاژ ورودی پیشنهادی: 7 تا 12V
• ولتاژ ورودی مجاز: 6 تا 20V
• پایه دیجیتال: 14 عدد
• پایه PWM: 6 عدد
• ورودی آنالوگ: 6 عدد
• Flash: 32KB
• SRAM: 2KB
• EEPROM: 1KB
• فرکانس کاری: 16MHz
• ارتباط‌ها: UART / SPI / I2C
• رابط USB: USB از طریق CH340
• کلید Reset: دارد
• کانکتور تغذیه: DC Jack
• پایه ICSP: دارد

برای جریان هر پایه I/O، مقدار محافظه‌کارانه و مطابق مشخصات رسمی UNO یعنی 20mA مبنا قرار می‌گیرد؛ برخی بردهای کپی یا صفحات فروش مقدار 40mA درج می‌کنند، اما برای طراحی مدار بهتر است محدودیت رسمی 20mA رعایت شود.

کاربردهای رایج

• آموزش Arduino و برنامه‌نویسی
• پروژه‌های دانشجویی و دانشگاهی
• رباتیک
• کنترل موتور
• سیستم‌های اتوماسیون
• کنترل رله
• سنسورهای دما، رطوبت، نور و فاصله
• نمایشگر LCD و OLED
• پروژه‌های خانه هوشمند
• دیتالاگرها
• پروژه‌های DIY
• نمونه‌سازی محصولات الکترونیکی

نحوه کار با Arduino UNO CH340

برای شروع، برد از طریق کابل USB به کامپیوتر متصل می‌شود. تراشه CH340 ارتباط USB کامپیوتر را به UART تبدیل می‌کند و امکان انتقال برنامه به ATmega328P را فراهم می‌سازد.

در Arduino IDE کافی است:

1. برد را با کابل USB متصل کنید.
2. در صورت نیاز درایور CH340 را نصب کنید.
3. از بخش Tools > Board گزینه Arduino Uno را انتخاب کنید.
4. پورت COM مربوط به برد را انتخاب کنید.
5. برنامه موردنظر را Upload کنید.

در بسیاری از سیستم‌های جدید، درایور CH340 به‌صورت خودکار شناسایی می‌شود؛ با این حال SparkFun نیز اشاره می‌کند که بسته به سیستم‌عامل و نسخه آن، ممکن است نصب یا به‌روزرسانی درایور لازم باشد.

استفاده از ورودی و خروجی‌ها

پایه‌های دیجیتال برای کنترل LED، رله، کلید و ماژول‌های مختلف قابل استفاده هستند. 6 پایه آنالوگ برای دریافت اطلاعات سنسورهایی که خروجی آنالوگ دارند در نظر گرفته شده‌اند و 6 پایه دیجیتال نیز قابلیت PWM دارند.

برای پروژه‌های دارای ارتباط با تجهیزات جانبی نیز رابط‌های UART، SPI و I2C در اختیار کاربر قرار می‌گیرند.

تغذیه برد

تغذیه برد می‌تواند از طریق USB یا ورودی خارجی انجام شود. در مشخصات رسمی UNO، ولتاژ پیشنهادی ورودی خارجی 7 تا 12V و محدوده مجاز 6 تا 20V اعلام شده است؛ برای کارکرد مطمئن، همان محدوده پیشنهادی 7 تا 12V مناسب‌تر است.

مزیت استفاده از نسخه CH340

مهم‌ترین مزیت این مدل، ارائه پلتفرم شناخته‌شده UNO با مبدل USB-to-Serial CH340 است. در نتیجه برد با بسیاری از مثال‌ها، کتابخانه‌ها و آموزش‌های Arduino UNO قابل استفاده است و برای پروژه‌های آموزشی و DIY نیاز به تغییر معماری نرم‌افزاری وجود ندارد.

در منابع آموزشی نیز بردهای مجهز به CH340 به‌طور معمول برای آپلود کد به میکروکنترلر و ارتباط سریال با کامپیوتر استفاده می‌شوند.

نکته درباره درایور CH340

گاهی مشاهده نشدن پورت COM به‌معنی خرابی برد نیست. عواملی مانند نصب نبودن درایور، قدیمی بودن درایور یا حتی استفاده از کابل USB فقط برای شارژ می‌توانند باعث شوند برد در Arduino IDE ظاهر نشود. SparkFun برای چنین مواردی بررسی Device Manager، نصب/به‌روزرسانی درایور و بررسی کابل USB را پیشنهاد می‌کند.

چرا Arduino UNO CH340 برای پروژه‌های DIY مناسب است؟

این برد ترکیبی از یک میکروکنترلر شناخته‌شده، تعداد مناسب ورودی و خروجی و سازگاری با اکوسیستم گسترده Arduino را در اختیار کاربر قرار می‌دهد. همین ساختار باعث می‌شود از یک پروژه ساده LED و سنسور تا ربات، کنترل موتور، LCD، رله و سیستم‌های اتوماسیون را بتوان با آن اجرا کرد.

فروشگاه الکترونیک سان سِوِن این برد را برای دانشجویان، سازندگان پروژه، تعمیرکاران، برنامه‌نویسان و طراحان تجهیزات الکترونیکی که به دنبال خرید Arduino UNO CH340، برد آردوینو UNO، برد ATmega328P و Arduino UNO سازگار هستند ارائه می‌کند.

پرسش و پاسخ متداول

1. «این برد همون UNO R3 اصلیه؟»

پاسخ: این مدل یک برد سازگار با Arduino UNO R3 است و از ATmega328P استفاده می‌کند؛ تفاوت اصلی در مبدل USB به سریال است که در این نسخه CH340 بوده و در UNO R3 رسمی ATmega16U2 استفاده می‌شود.

2. «برای Arduino IDE راحت شناسایی میشه؟»

پاسخ: در اکثر سیستم‌ها پس از شناسایی CH340 و نصب درایور مناسب، برد با انتخاب Arduino Uno در Arduino IDE قابل استفاده است.

3. «اگه پورت COM نیاد مشکل از برده؟»

پاسخ: لزوماً نه؛ نبودن درایور CH340، قدیمی بودن آن یا استفاده از کابل USB بدون انتقال داده می‌تواند باعث ظاهر نشدن پورت COM شود.

4. «برای پروژه‌های سنسوری خوب جواب میده؟»

پاسخ: بله، وجود 6 ورودی آنالوگ و 14 پایه دیجیتال باعث شده UNO برای انواع پروژه‌های سنسوری و کنترلی کاربرد داشته باشد.

5. «برای راه‌اندازی رله و موتور هم میشه استفاده کرد؟»

پاسخ: بله، UNO برای کنترل رله، درایور موتور و ماژول‌های جانبی قابل استفاده است؛ در کاربردهای موتوری معمولاً درایور یا ماژول واسط مناسب نیز استفاده می‌شود.

6. «این برد 16 مگاهرتزه؟»

پاسخ: بله، ATmega328P این برد با فرکانس 16MHz کار می‌کند.

7. «برنامه‌های معمولی UNO روی این برد هم اجرا میشن؟»

پاسخ: در کاربردهای متعارف، برد CH340 از نظر میکروکنترلر و ساختار اصلی با UNO سازگار است و در Arduino IDE می‌توان Arduino Uno را به‌عنوان Board انتخاب کرد.

8. «برای پروژه‌های دانشجویی و رباتیک مناسبه؟»

پاسخ: بله، تعداد مناسب I/O، PWM، ADC و رابط‌های ارتباطی باعث شده این پلتفرم در پروژه‌های آموزشی، رباتیک و نمونه‌سازی بسیار مورد استفاده قرار گیرد.

9. «یکی از پایه‌های برد کار نمی‌کنه؛ ممکنه مشکل نرم‌افزاری باشه؟»

پاسخ: ممکن است انتخاب اشتباه پایه، برنامه، سیم‌کشی یا محدودیت سخت‌افزاری عامل مشکل باشد و در چنین شرایطی بررسی Pinout، کد و اتصالات قبل از نتیجه‌گیری درباره خرابی برد ضروری است.

10. «نسبت به UNO اصلی ارزش خرید داره؟»

پاسخ: برد CH340 عملکرد میکروکنترلری مبتنی بر ATmega328P و ساختار اصلی UNO را ارائه می‌دهد و تفاوت مهم آن در بخش USB-to-Serial و طراحی برد است. انتخاب بین نسخه رسمی و نسخه سازگار به بودجه، سطح پشتیبانی موردنیاز و نوع پروژه بستگی دارد.
