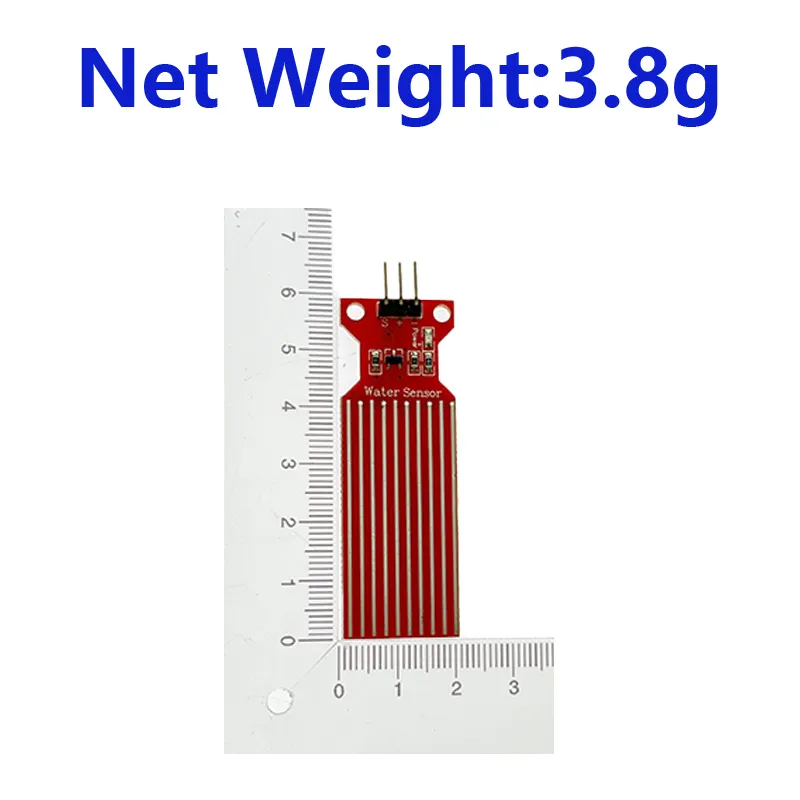

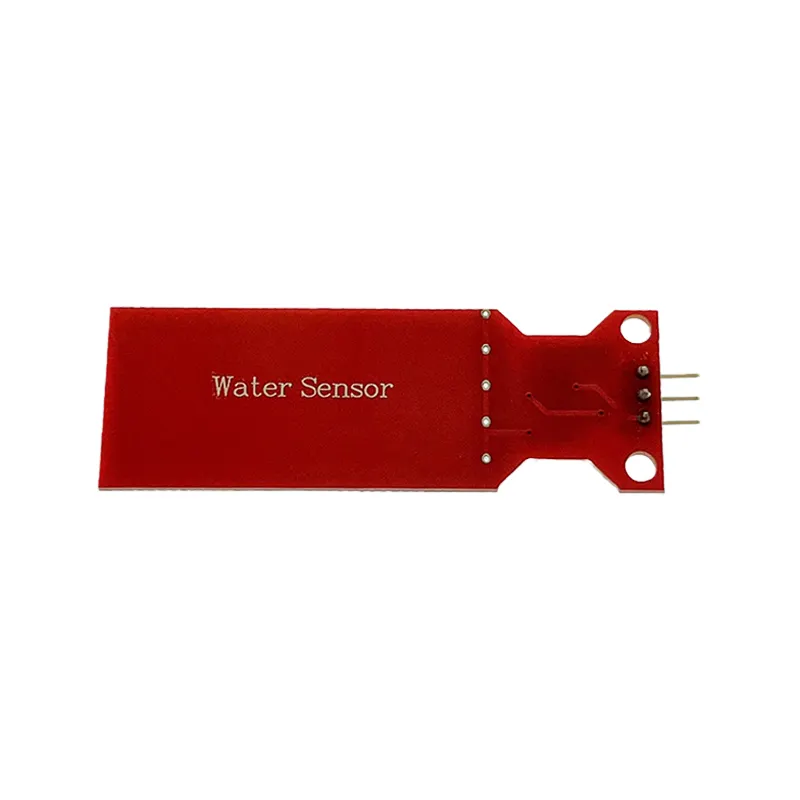

ماژول سنسور تشخیص سطح آب
سنسور سطح آب ADIY می تواند به عنوان هشدار دهنده سطح آب استفاده شود. به راحتی با آردوینو یا سایر میکروکنترلرها وصل می شود و از طریق پین های ورودی آنالوگ خوانده می شود.
سنسور سطح آب ADIY یک راه حل ساده و مقرون به صرفه برای شناسایی وجود آب یا هر مایع رسانای دیگری است. هنگامی که نوارهای رسانای موازی سنسور سطح آب در آب یا مایعات رسانای دیگر فرو میرود، ولتاژی متناسب با سطح آب تولید میشود. ولتاژ به طور مستقیم به پایه های ورودی آنالوگ برد میکرو کنترلر خوانده می شود.
اتصال پین سنسور سطح مایع آب با میکروکنترلر
VCC ↔ 3.0 ~ 5.0 ولت
GND ↔ زمین منبع تغذیه
AOUT ↔ ورودی/خروجی MCU (خروجی آنالوگ)
سنسور سطح آب را می توان با یک میکروکنترلر برای فعال کردن پمپ، نشانگر، زنگ هشدار یا دستگاه دیگر استفاده کرد. می توان آنها را با هیدروپونیک، مخزن آب شور، مخزن آب شیرین، باغبانی، آکواریوم برای کنترل سر برق، کاسه حیوانات خانگی، مخازن ماهی، فیلتراسیون، گرمایش، پمپ ها، حوضچه ها، آلارم های زیرزمین، قایق ها، تابه های تخلیه تهویه مطبوع، واشر تحت فشار، ماشین تمیز کردن فرش استفاده کرد. ، آکواریوم صخره ای، کنترل مایعات، دستگاه های یخ، قهوه جوش، دریایی، خودرو، خودرو، مخازن ماهی گرمسیری، کویل های تبخیر کننده و غیره.
بهترین چیز در مورد این سنسور سطح آب این است که فشرده و سبک وزن است. اگرچه نمیتوانید عمق آب زیاد یعنی حداکثر 4 سانتیمتر را اندازهگیری کنید، اما خوانش خطی خواهد بود، یعنی خروجی به سیگنال آنالوگ مستقیماً با سطح آب متناسب است. سنسور سطح آب در هند و در سراسر جهان به طور گسترده برای پروژه های دانشجویی DIY استفاده می شود. از آنجایی که ولتاژ خروجی خطی است، کاربردهایی در صنایع پیدا می کند.
چگونگی اتصال
برای اتصال به برد Grove:
3 پین موجود در ماژول عبارتند از:
پین S (سیگنال) یک خروجی آنالوگ است که به یکی از ورودی های آنالوگ آردوینو متصل می شود.
پین + (VCC) برق سنسور را تامین می کند. توصیه می شود که سنسور با برق 3.3 – 5 ولت تغذیه شود. لطفا توجه داشته باشید که خروجی آنالوگ بسته به ولتاژ ارائه شده برای سنسور متفاوت خواهد بود.
– (GND) یک اتصال زمین است.
ابتدا باید برق سنسور را تامین کنید. برای این کار می توانید پایه + (VCC) روی ماژول را به 5 ولت در آردوینو و پایه – (GND) را به زمین وصل کنید.
با این حال، یکی از مشکلات این سنسورها طول عمر کوتاه آنها در مواجهه با محیط مرطوب است. داشتن توان اعمال شده به پروب به طور مداوم سرعت خوردگی را به میزان قابل توجهی افزایش می دهد. برای غلبه بر این مشکل، توصیه میکنیم که سنسور را دائماً روشن نکنید، بلکه آن را فقط زمانی که خوانشها را انجام میدهید، روشن کنید. یک راه آسان برای انجام این کار این است که پین VCC را به پین دیجیتال آردوینو متصل کنید و آن را بر اساس نیاز خود روی HIGH یا LOW قرار دهید.
در نهایت، پایه S (سیگنال) را به یک پایه آنالوگ استفاده نشده مناسب روی برد آردوینو وصل کنید.
تنظیم
برای دریافت خوانش دقیق از سنسور سطح آب، توصیه می شود ابتدا آن را برای نوع خاصی از آبی که قصد نظارت بر آن را دارید، کالیبره کنید. آب خالص رسانا نیست، مواد معدنی و ناخالصی های موجود در آب آن را رسانا می کند. بنابراین، سنسور شما ممکن است بسته به نوع آبی که استفاده می کنید، حساسیت کم و بیش داشته باشد.
قبل از اینکه شروع به ذخیره داده ها یا راه اندازی رویدادها کنید، باید ببینید واقعاً چه قرائتی از حسگر خود دریافت می کنید. توجه داشته باشید که وقتی سنسور کاملاً خشک است چه مقادیری خروجی می دهد -در مقابل- وقتی که تا حدی در آب غوطه ور است -در مقابل- وقتی که کاملاً غوطه ور است.
در مثال زیر، مقادیر زیر را در مانیتور سریال زمانی که سنسور خشک است (0) و زمانی که تا حدی در آب فرو رفته است (~420) و زمانی که کاملاً در آب فرو می رود (~520) می بینید. با یک سری اندازه گیری، می توان یک منحنی کالیبراسیون رسم کرد که امکان پیش بینی عمق فیزیکی دقیق آب را فراهم می کند.
دیتا شیت ماژول سنسور تشخیص سطح آب
Operating Voltage (VDC) | 3 ~ 5 |
---|---|
Max. Operating Current (mA) | 20 |
Detecting Range | 40×16 mm |
Operating Temperature (°C) | -10 to 30 |
Humidity Range | 10% -90% non-condensing |
Length (mm) | 60 |
Width (mm) | 20 |
Height (mm) | 1.5 |
Weight (gm) | 4 |
Shipping Weight | 0.005 kg |
Shipping Dimensions | 9 × 6 × 3 cm |
