ماژول تغذیه کاهنده ولتاژ LM2596

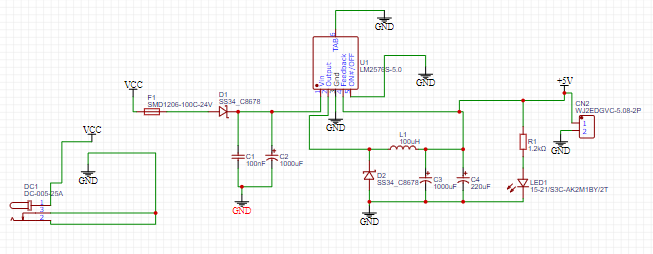

این یک ماژول قدرت کاهنده مبدل باک DC-DC LM2596 با پتانسیومتر با دقت بالا برای تنظیم ولتاژ خروجی است که قادر به هدایت بار تا 3 آمپر با راندمان بالا است. هنگامی که جریان خروجی مورد نیاز بیشتر از 2.5A (10W) باشد، یک هیت سینک خارجی پیشنهاد می شود. برای تغییر اندازه گیری نمایشگر بین ولتاژ ورودی یا خروجی از سوئیچ روی برد استفاده کنید و یک LED نشان می دهد که کدام مقدار (IN/OUT) در حال اندازه گیری است. این تنظیم حتی پس از خاموش شدن نیز ذخیره می شود. ولت متر را می توان خاموش کرد، فقط کلید را به مدت 1 ثانیه فشار داده و آن را رها کنید.
تنظیم خطای اندازه گیری ولتاژ ورودی و خروجی – سوئیچ فشار طولانی مدت 4 ثانیه یا بیشتر، صفحه نمایش دیجیتال چشمک می زند، سپس دکمه را برای تغییر مقدار خروجی فشار دهید (مقادیر از 0.5- تا 0.5، واحد V است)، عدد مثبت نشان دهنده کالیبراسیون رو به بالا و کالیبراسیون منفی رو به پایین است. حالا دوباره دکمه را فشار دهید تا افست ورودی را به همان روش تنظیم کنید.
مشخصات:
راندمان تبدیل: 92% (بالاترین)
فرکانس سوئیچینگ: 150 کیلوهرتز
ریپل خروجی: حداکثر 30mA9)
تنظیم بار: ± 0.5٪
تنظیم ولتاژ: ± 0.5٪
سرعت پاسخ دینامیک: 5% 200uS
ولتاژ ورودی: 4.0-35 ولت
ولتاژ خروجی: 1.25-30 ولت (قابل تنظیم)
جریان خروجی: جریان نامی 2 آمپر، حداکثر 3 آمپر است (هیت سینک اضافی مورد نیاز است)
راندمان تبدیل: تا 92% (ولتاژ خروجی بالاتر، بازده بالاتر)
فرکانس سوئیچینگ: 150 کیلوهرتز
یکسو کننده: اصلاح غیر همزمان
ویژگی های ماژول: ماژول گام به پایین غیر ایزوله (باک)
حفاظت از اتصال کوتاه: محدودیت جریان، از زمان بازیابی
دمای عملیاتی: درجه صنعتی (40- تا 85+) (قدرت خروجی 10 وات یا کمتر)
موارد استفاده:
مبدلهای DC به DC در دستگاههای الکترونیکی قابل حمل مانند تلفنهای همراه و رایانههای لپتاپ استفاده میشوند که عمدتاً با انرژی از باتریها تامین میشوند. چنین دستگاههای الکترونیکی اغلب شامل چندین مدار فرعی هستند که هر یک سطح ولتاژ مورد نیاز خود را متفاوت از ولتاژی است که توسط باتری یا منبع خارجی تامین میشود (گاهی بیشتر یا کمتر از ولتاژ منبع تغذیه). علاوه بر این، ولتاژ باتری با تخلیه انرژی ذخیره شده آن کاهش می یابد. مبدل های سوئیچ DC به DC روشی را برای افزایش ولتاژ از ولتاژ باتری تا حدی کاهش یافته ارائه می دهند و در نتیجه به جای استفاده از چندین باتری برای انجام یک کار، در فضا صرفه جویی می کنند.

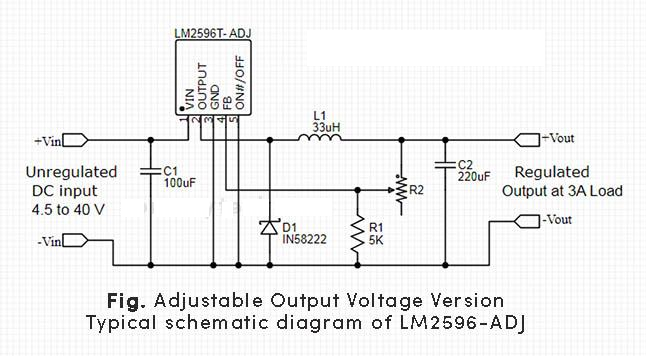

اکثر مبدل های DC به DC مانند مدارهای مبدل باک LM 2596 ولتاژ خروجی را نیز تنظیم می کنند. برخی از استثنائات عبارتند از منابع برق LED با راندمان بالا، که نوعی مبدل DC به DC هستند که جریان را از طریق LED ها تنظیم می کنند، و پمپ های شارژ ساده که ولتاژ خروجی را دو یا سه برابر می کنند.
مبدلهای DC به DC که برای به حداکثر رساندن برداشت انرژی برای سیستمهای فتو ولتائیک و توربینهای بادی ساخته شدهاند که بهینهساز قدرت نامیده میشوند.
Specification
Input: DC 3V to 40V (input voltage must be higher than the output voltage to 1.5v above can not boost
Output: DC 1.5V to 35V voltage continuously adjustable, high-efficiency maximum output current of 3A.
All SANYO solid capacitors, the 36u thickening circuit boards, high-Q inductance with output value of high-power LED indicator
Efficiency: Up to 92% ( when output voltage is set high )
Switching Frequency: 150kHz
Dropout Voltage: 2vdc minimum
Protection: Short circuit current limiting
Load Regulation: +/- 0.5%
Voltage Regulation: +/- 2.5%
Temperature: -40 to +85 degree C ( output power less than 10Watts )
Board Size: 43.6mm L x 21mm W x 14mm H
